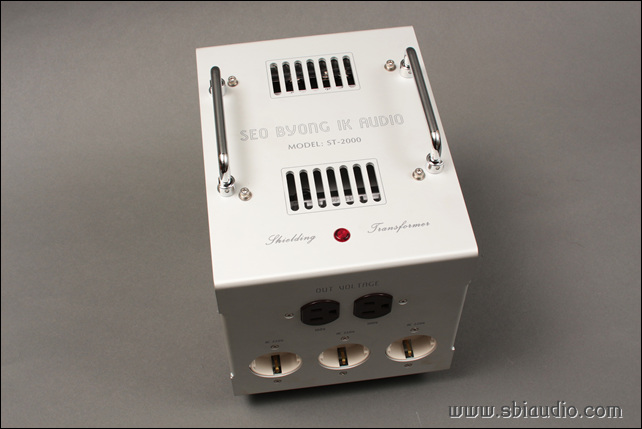

2kW 차폐트랜스 ST-2000입니다.

오늘 제작하였습니다.

ST-2000의 중요 부품인 트랜스는 국내 Q마크와 유럽 CE [Conformity European] 인증 업체에 주문하여 납품받았습니다.

트랜스는 유도 전압을 이용하는 동작 구조상 미세하게나마 떨리는 경우가 있습니다.

이런 현상을 가능한 한 줄이기 위해 출력 트랜스에 사용되는 씰리콘 Z코어를 사용하였습니다.

트랜스 떨림 현상은 자성체인 철제 케이스를 사용하면 더욱 도드라지는 특성이 있습니다.

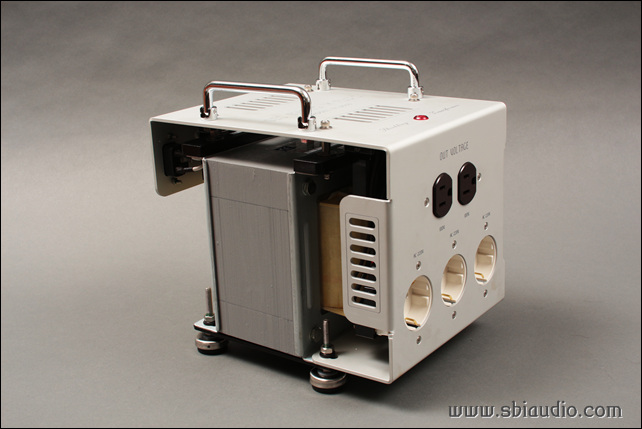

이를 억제하기 위하여 비자성체인 3T 알루미늄으로 제작하였습니다.

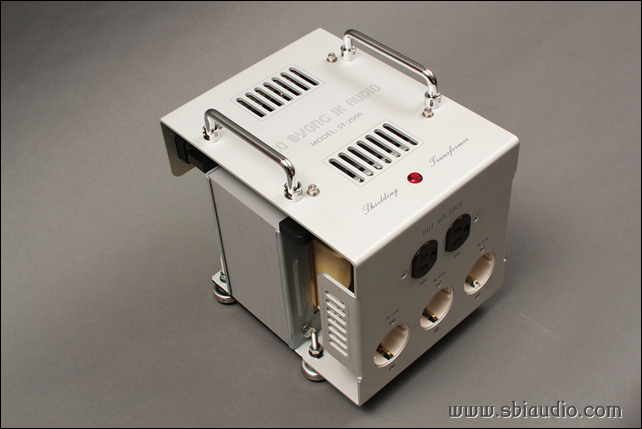

특히 동작 중에 열이 발생하는 트랜스 특성을 고려하여 측면을 오픈하여 발생한 열의 발생을 신속히 방출하도록 하였습니다.

220V 단자를 3개 준비하였습니다만, 부족할 수도 있습니다.

이때는 멀티탭으로 확장하여 사용할 수 있습니다.

100V 단자는 주문하실 때 117V로 신청하실 수 있습니다.

그러나 100V로 사용하시기를 추천합니다.

주로 사용하시는 소스 기기 제품들이 100V용의 일본 내수용이 많은 것을 고려하면 그렇습니다.

그리고 117V의 미국 제품도 100V에 잘 동작합니다.

그러나 AC 전압이 특히 낮은 지역에 살고 계실 경우,

2차 전압도 비례하여 낮아지므로 출력되는 전압이 100V가 안 될 수도 있습니다.

이때는 미리 알려주시면 상황에 맞추어 세팅하여 드립니다.

주문하실 때 별도의 말씀이 없으시면,

저전압은 100V로 세팅하여 출고합니다.

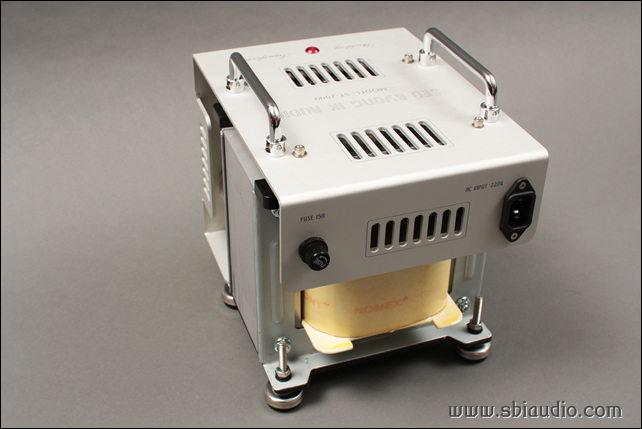

차폐트랜스 ST-2000에는 전원 ON/OFF 스위치가 없습니다.

이론적으로 보면,

차폐트랜스를 사용한다 하여도 연결된 앰프들이 모두 OFF 되어 있을 경우에는

차폐트랜스에 흐르는 전류는 없기 때문입니다.

그러나 실제적으로는 미세한 전류가 조금 흐릅니다.

이 전류를 여자 전류라 하는데, 그 양이 미세하여 무시해도 좋을 정도이기에 별도의 스위치를 부착하지 않았습니다.

ST-2000의 전기적 제원
1. 정격 전력 용량: 2kW

2. 입력 전압: 220V

3. 출력 전압:

100V 또는 117V 2구

220V  3구

3. W 185, H 225 (손잡이를 접었을 때 195), D 250
4. 중량: 19.5kg
5. 차폐 트랜스의 규격: 181코어 90적층 (181코어 90 적층이란 뜻은 181mm의 코어를 90칸 겹친 후, 그 위에 코일을 감아 만들었다는 것을 뜻합니다.)

ST-2000은 차폐 트랜스 본연의 노이즈 차폐능력이 탁월합니다.

위상으로 제어하는 AVR 기능은 스스로가 노이즈 공급원이 되는 일은 흔히 있는 일입니다.

차폐 트랜스를 사용하는데도 노이즈가 심하다면,

차폐 트랜스를 통하지 않고 벽 콘센트에 직접 꽂아 테스트해보시길 권유합니다.

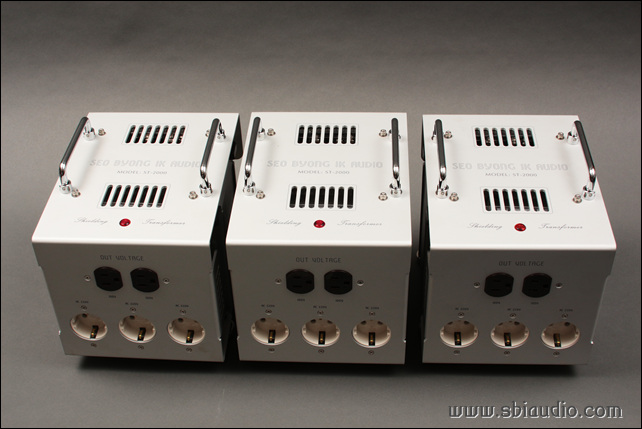

이번에 총 3대를 제작하였습니다.

그중 1대는 주문을 받아 제작한 것이고,

2대는 여유로 제작한 것이기에, 필요하신 경우 즉시 구입하실 수 있습니다.

고맙습니다.
