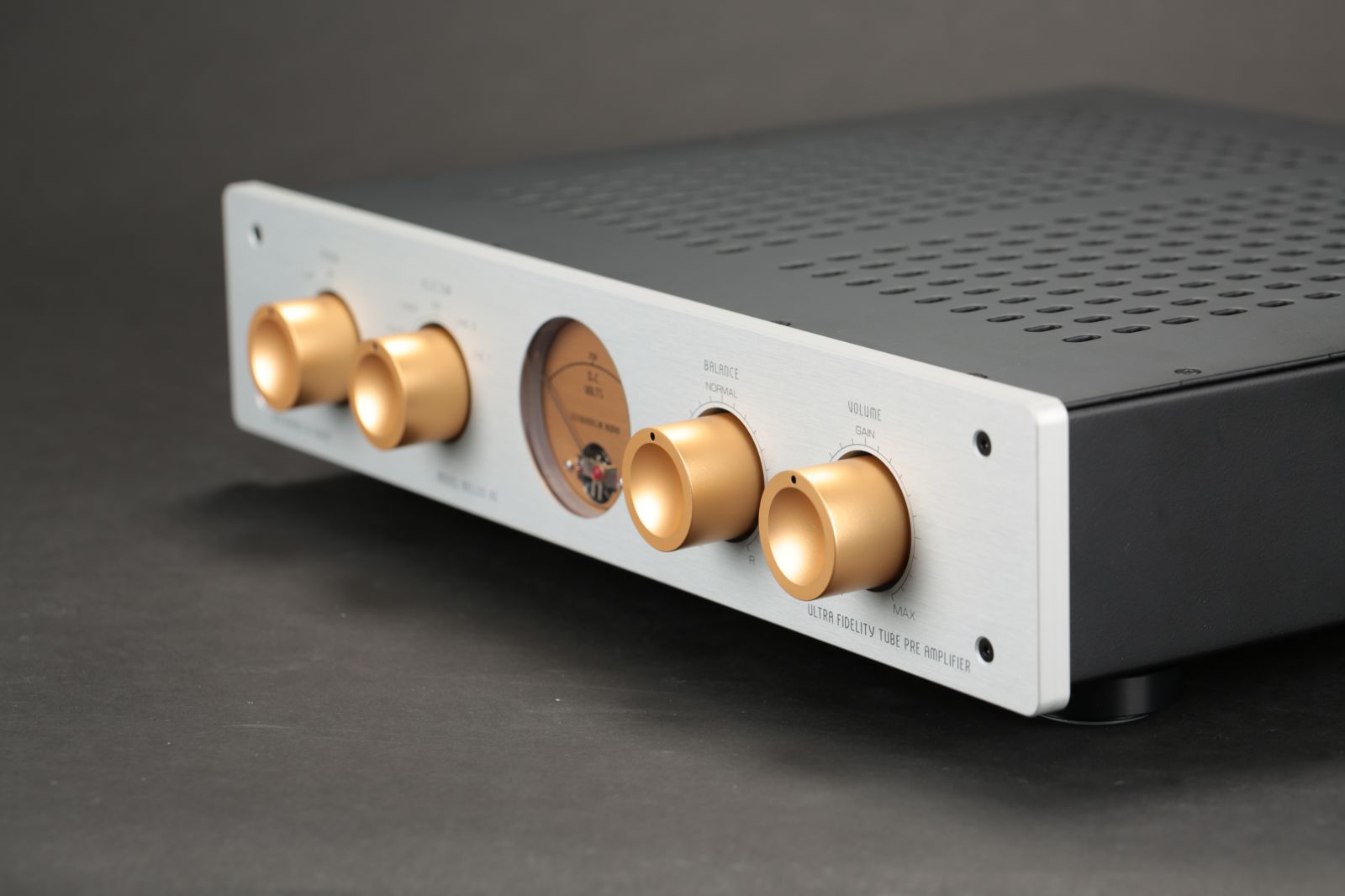

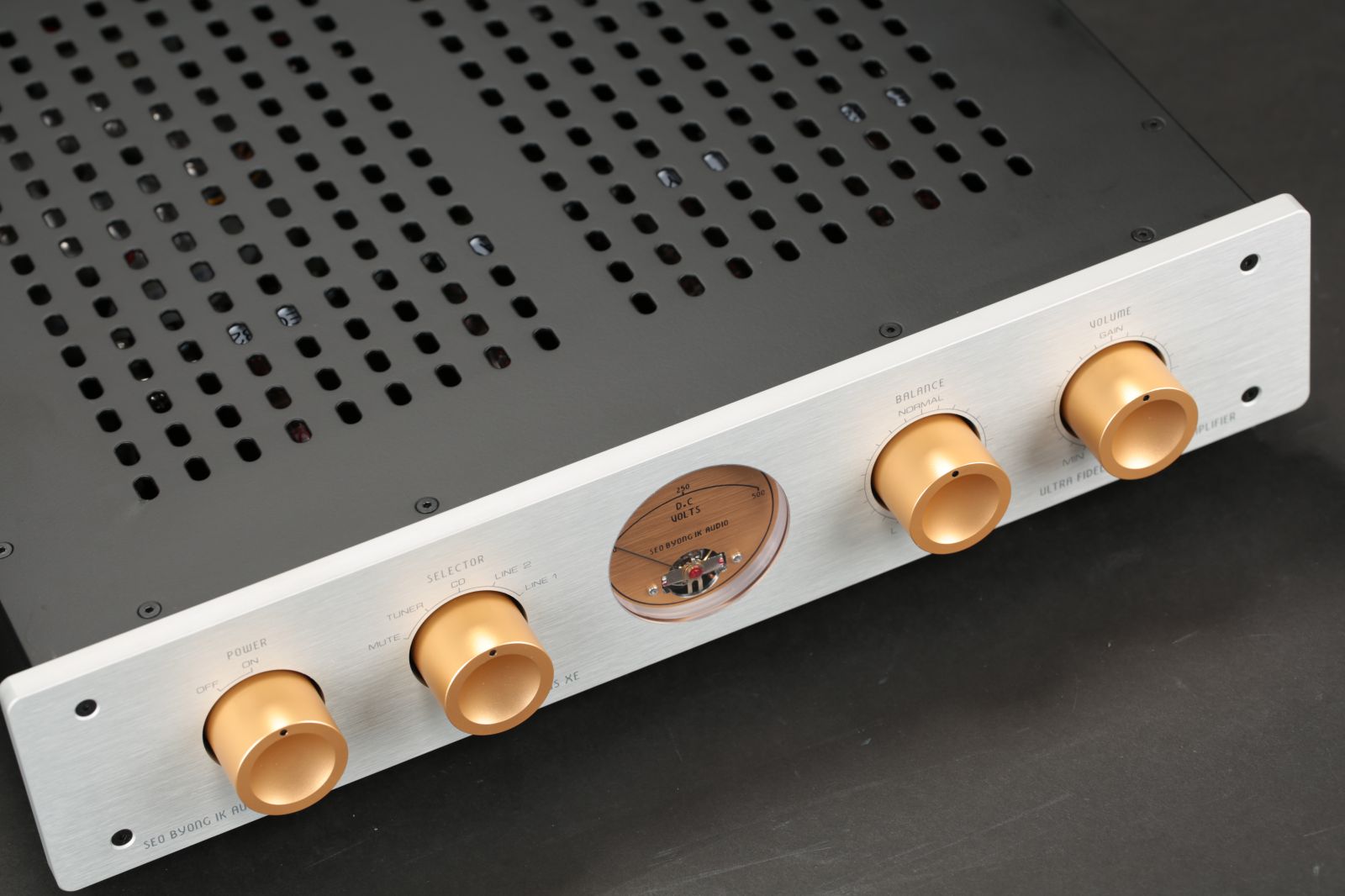

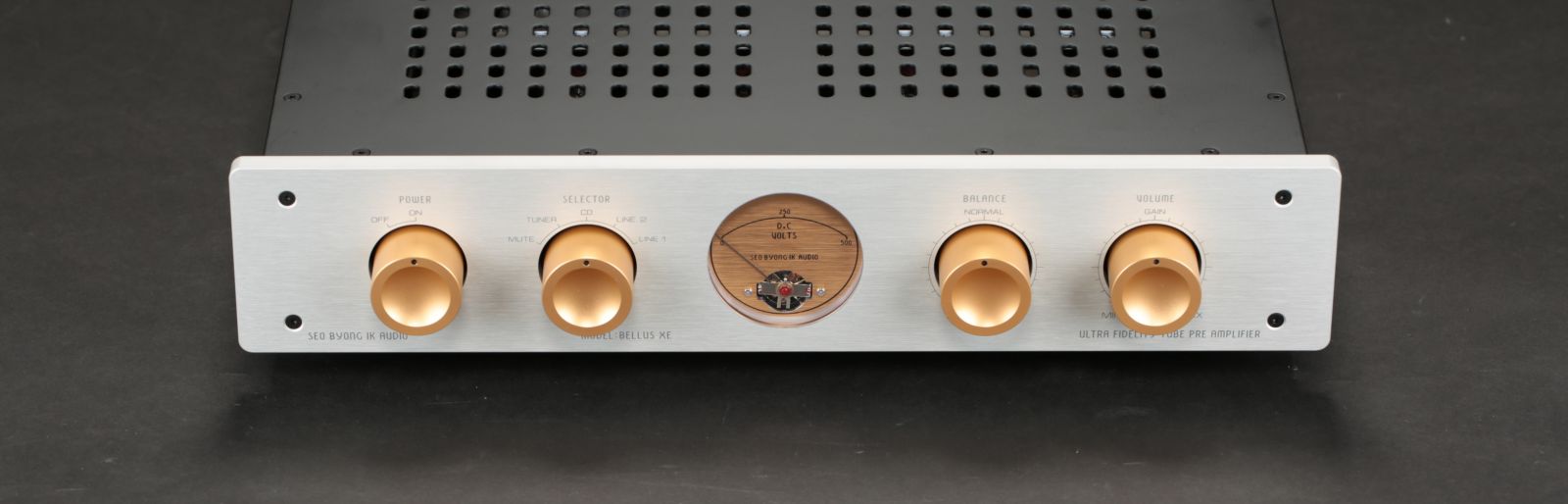

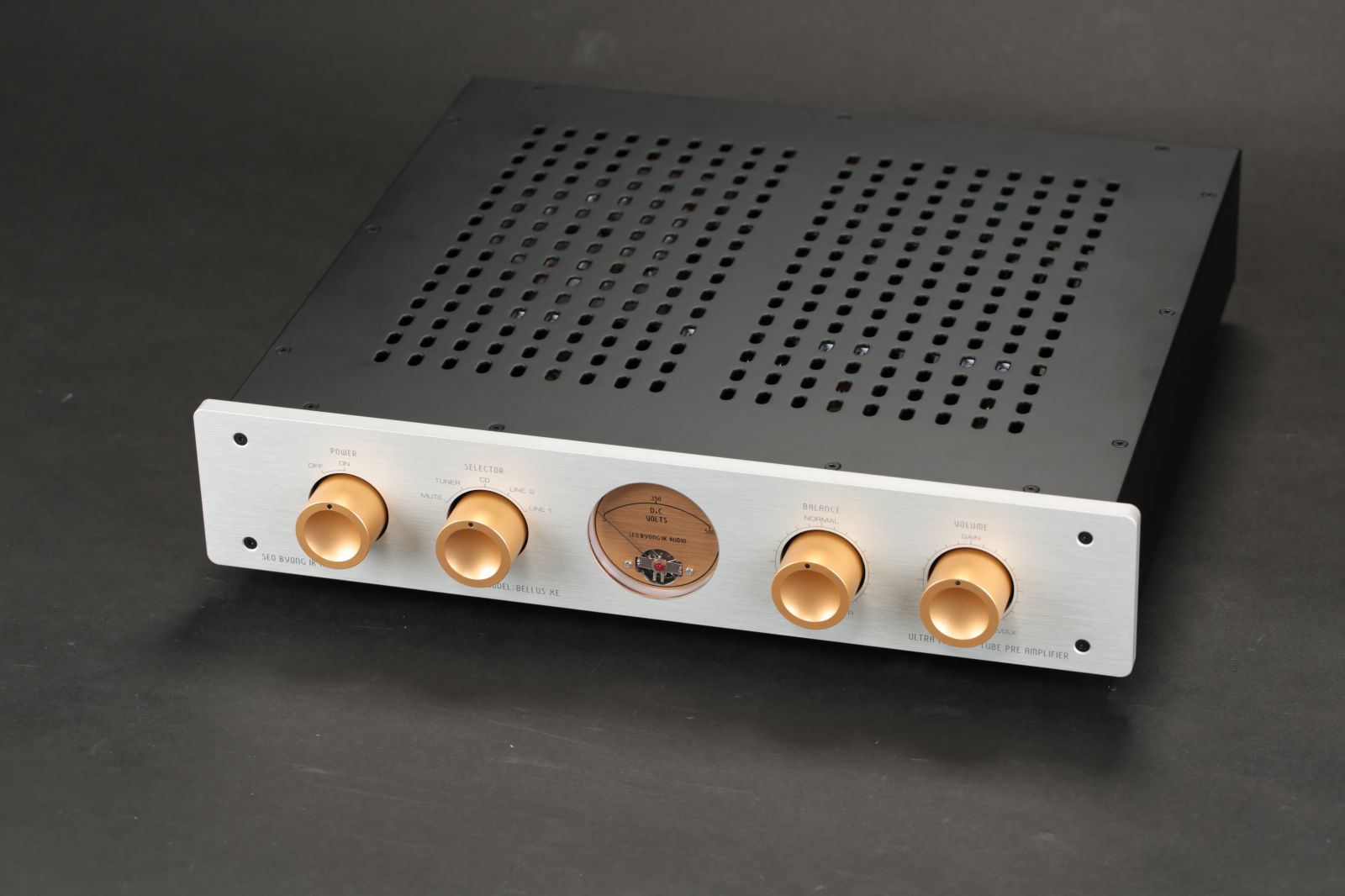

고음질 프리앰프 벨루스 XE









고음질 진공관 프리앰프 벨루스 XE입니다.

어제 완성하였습니다.



혼 스피커를 기반으로 하는 스피커는 대부분 100dB 이상이어서 험을 비롯하여 화이트 노이즈가 귀에 거슬리는 경우가 많습니다.



반도체 앰프를 사용하면 이런 문제는 해결되지만,

질감이라는 측면에서 아쉬움이 남습니다.



벨루스 XE는 이런 사정을 고려하여 진공관 앰프의 질감을 살리면서도 험과 화이트 노이즈를 크게 개선하였습니다.



아방가르드 스피커를 비롯하여 혼형 스피커를 사용하면서도 진공관 프리앰프의 질감을 중요시하는 분이라면 벨루스 XE를 눈여겨보아 주십시오....









무귀환(NON NFB)으로 구성되어 진공관 고유의 고조파가 줄어지지 않아 유려한 배음이 공간을 가득 채웁니다.



쌍 3극 소신호 전압 증폭관은 총 4개가 사용됩니다.

초단에 사용되는 진공관은 12AY7/6072로 진공관 역사상 유일하게 저잡음으로 설계된 진공관입니다.

중심부에 있는 진공관 두 개가 12AY7입니다.



디퍼런셜로 구동되어 이곳에서 20배 증폭을 합니다.

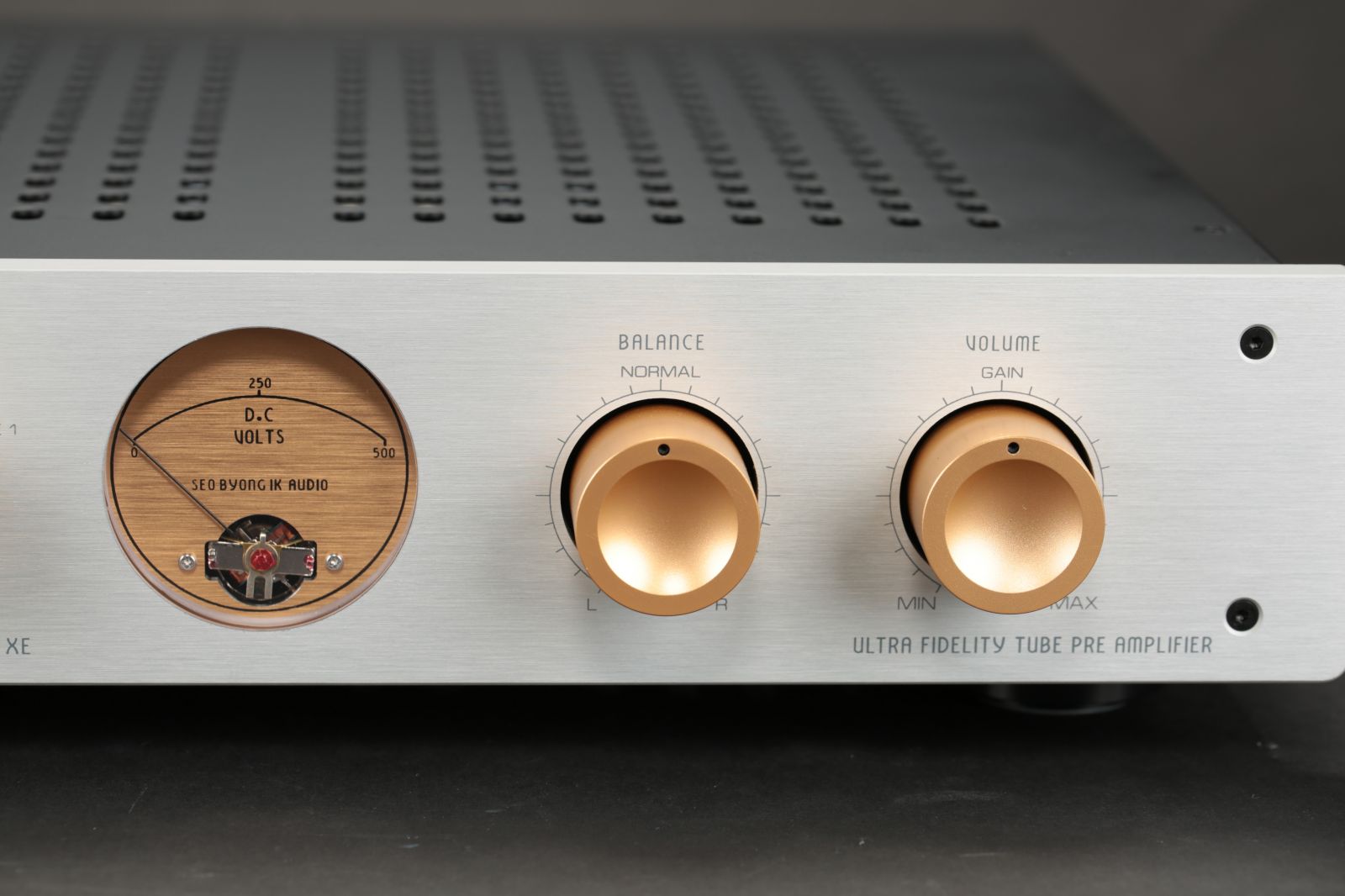

밸런스 컨트롤 기능을 실장 하였는데, 이곳에서 -6dB(1/2))의 레벨 손실이 발생하므로 초단 증폭단에서 손실분을 고려하여 26dB(20배)의 증폭을 하였습니다.



손실분을 고려하면 초단 증폭부에서 이득은 9배입니다.









양옆에 있는 두 개의 진공관은 ECC82/12AU7이며, 가장 완벽한 버퍼회로로 평가받는 화이트캐소드폴로워입니다.



화이트캐소드폴로워 버퍼는 출력 임피던스를 크게 낮출 수 있다는 것이 장점이지만,

다른 진공관으로 바꾸어 사용할 수 있다는 장점도 있습니다.



12AY7 또는 ECC83S를 사용할 수 있습니다.

진공관마다 미묘하게 음색이 다르므로 바꾸어 가며 음색의 변화를 확인해 보셔도 좋습니다.

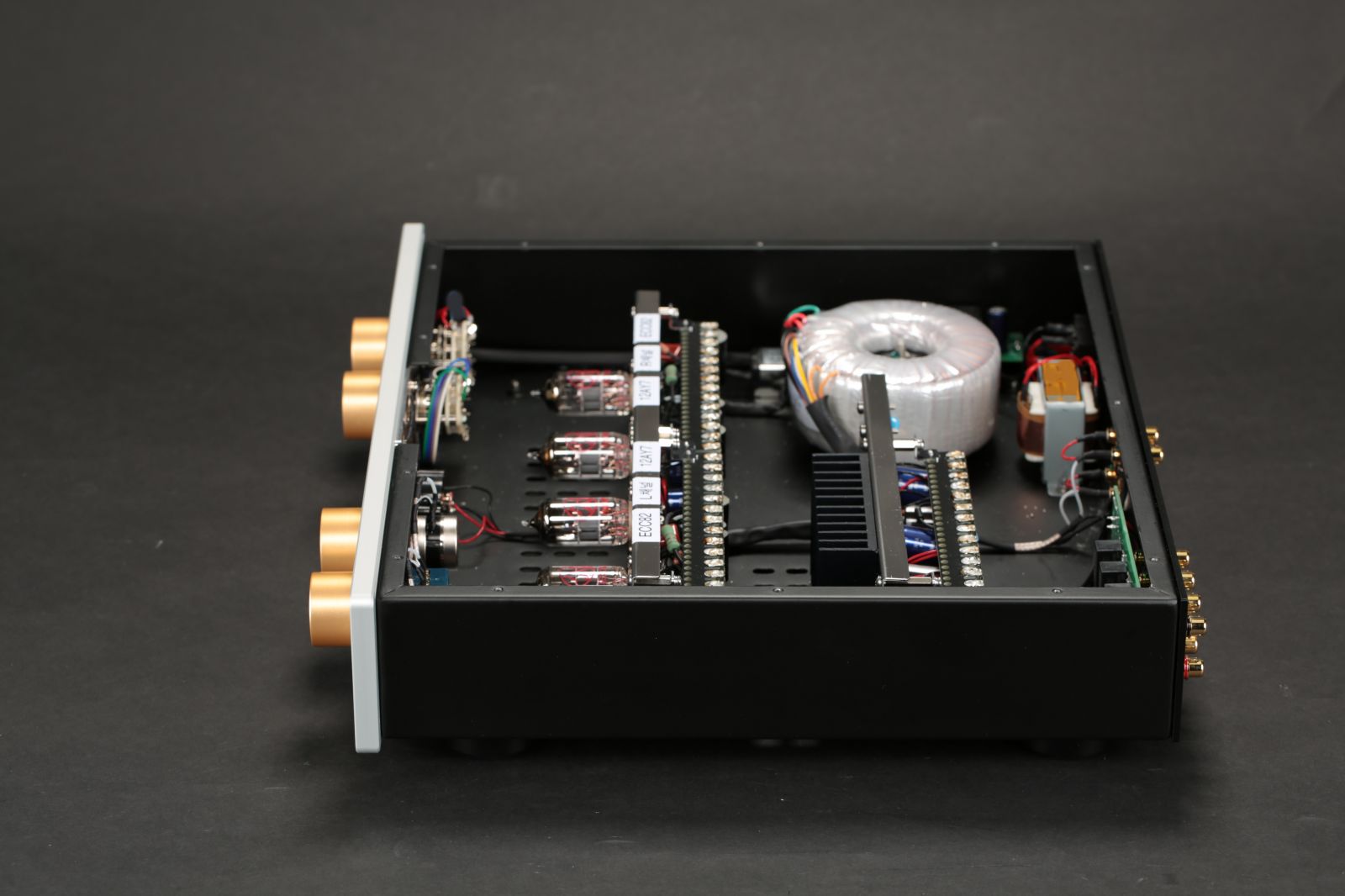

MOS FET를 사용한 전원부에 MOS FET의 열을 식히기 위한 방열기를 부착하였습니다.

MOS FET는 동작시 열을 발생합니다. 오랫동안 고장 없이 사용하려면 MOS FET에서 발생하는 열을 신속히 방출하여 접점부의 온도를 낮출 필요가 있습니다.



그러나 실제로 동작시 발생하는 열을 계산해 보면 채용한 방열기의 면적이 너무 지나친 여유가 아닌가 생각합니다.

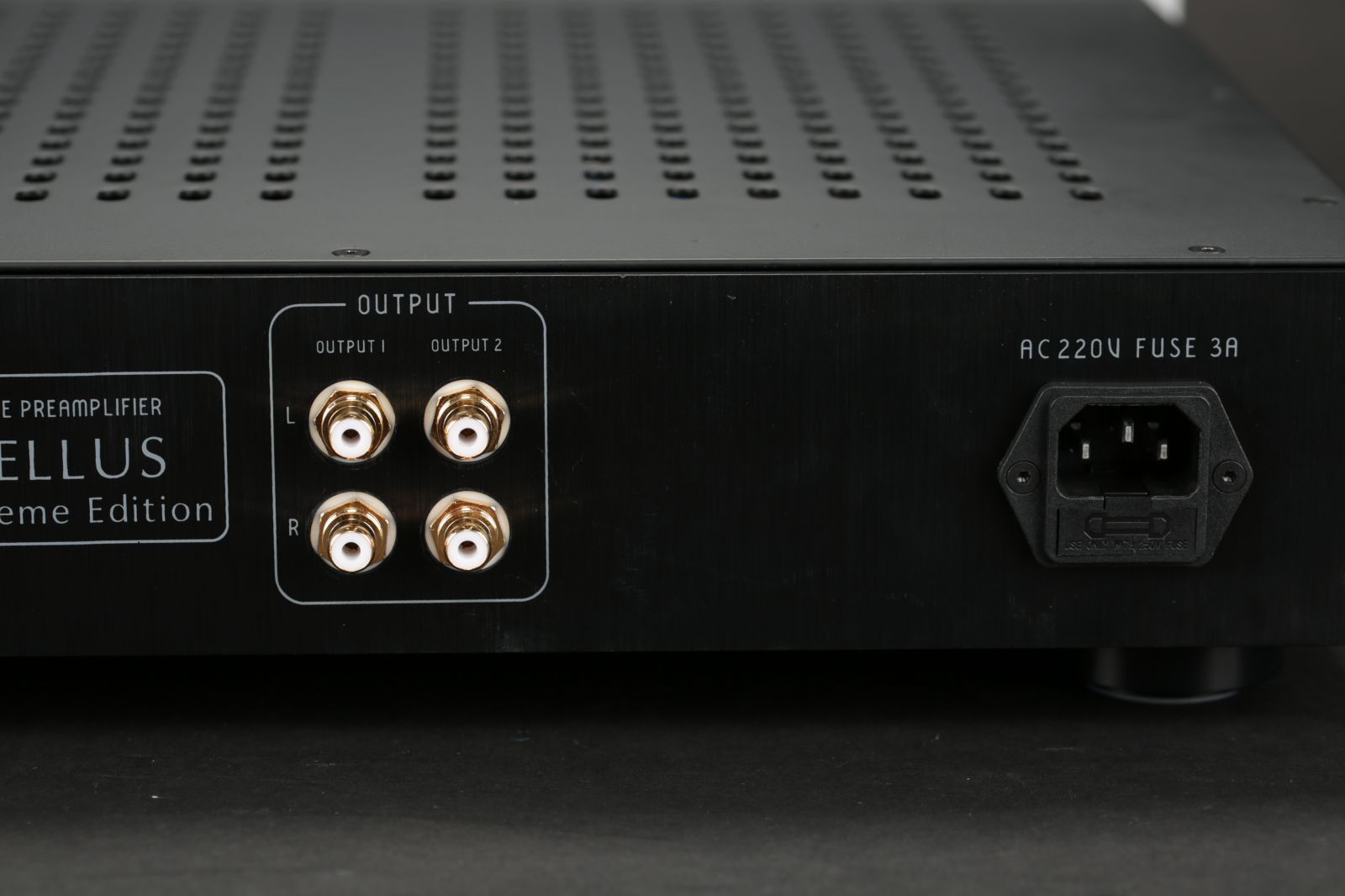

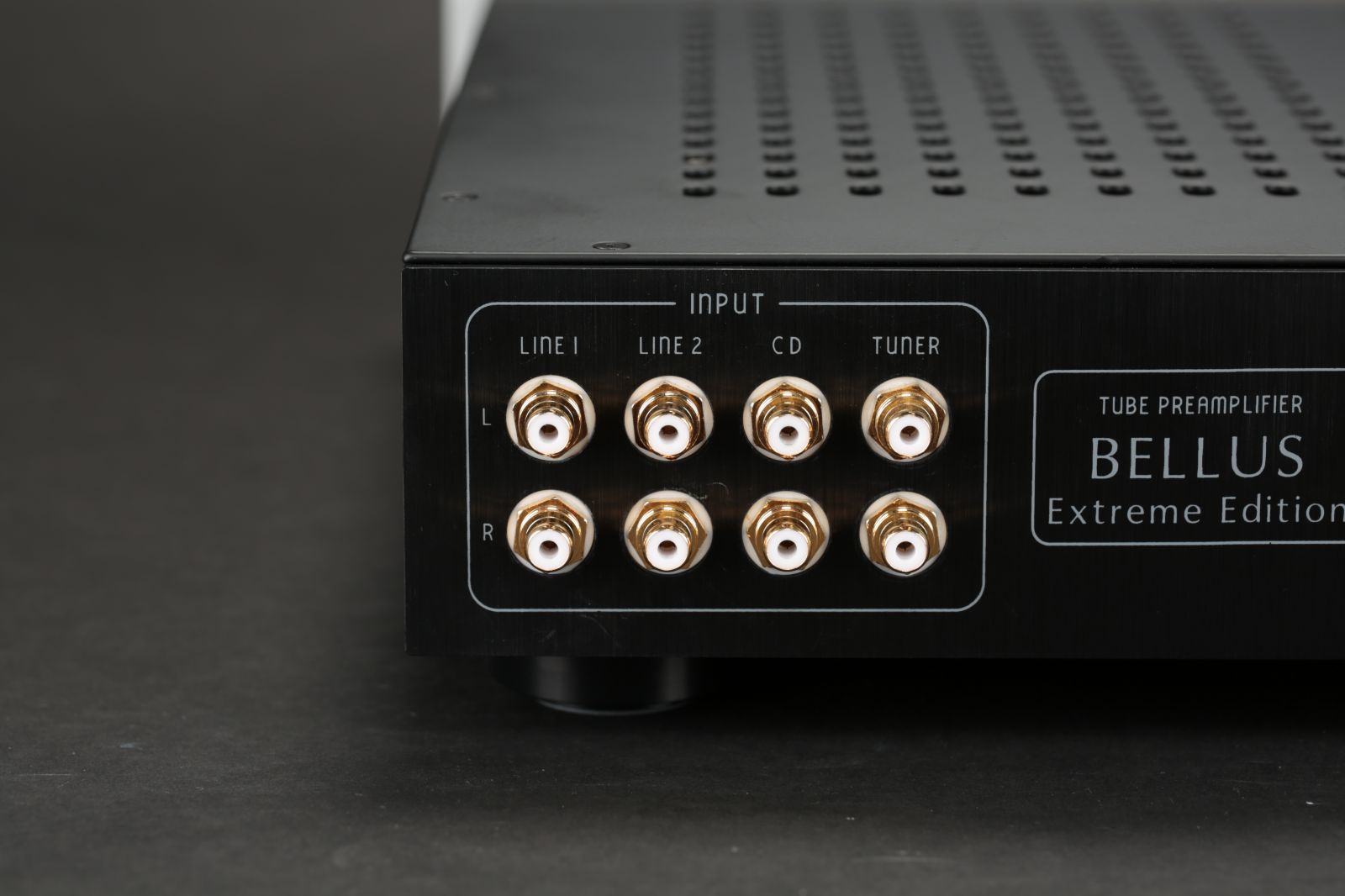

벨루스 XE의 후면입니다.







벨루스 XE의 전기적 제원





벨루스 XE의 음색은 온화하고 나긋나긋한 음질입니다.

무귀환 증폭기에서 얻어지는 유려한 배음은 반도체 앰프에서는 기대할 수 없습니다.

거친 것이 전혀 느껴지지 않는 온화함은 일상에 지친 심신을 편안히 이완합니다.



그러나 벨루스 XE의 음질이 마냥 부드럽기만 한 것은 아닙니다.

논 클립 출력 전압 51V를 스윙하는 출력 전압은 연결되는 파워앰프를 강력하게 드라이브합니다.

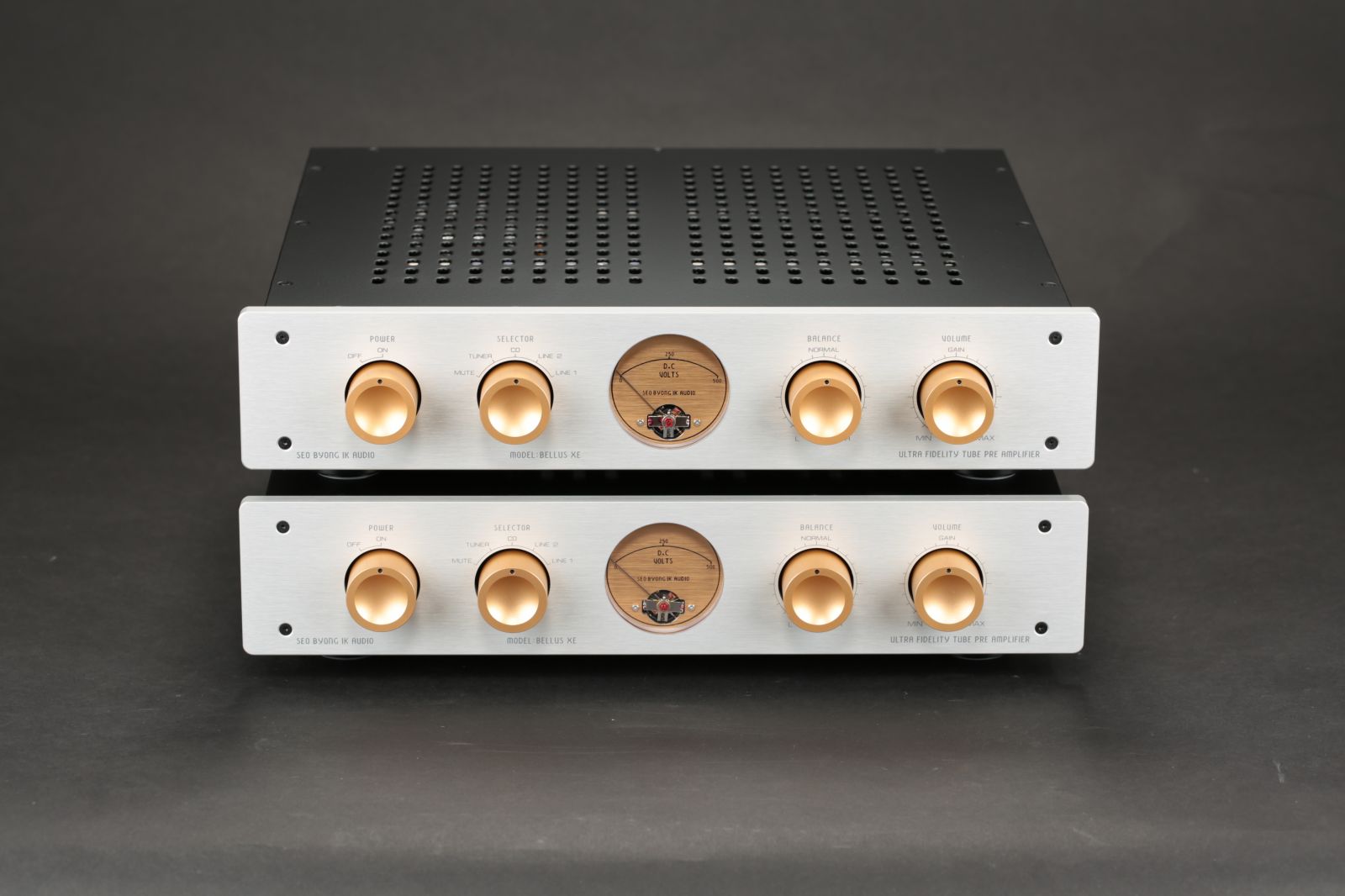

오늘 소개하는 벨루스 XE 두 대 중 한대는 주문받은 후 제작한 것이고 나머지 한 대는 여유분으로 제작하였습니다.

필요하신 분은 즉시 구입이 가능합니다.







고맙습니다.
