2A3-40/ 300B 겸용 파워앰프 새티늄 XE

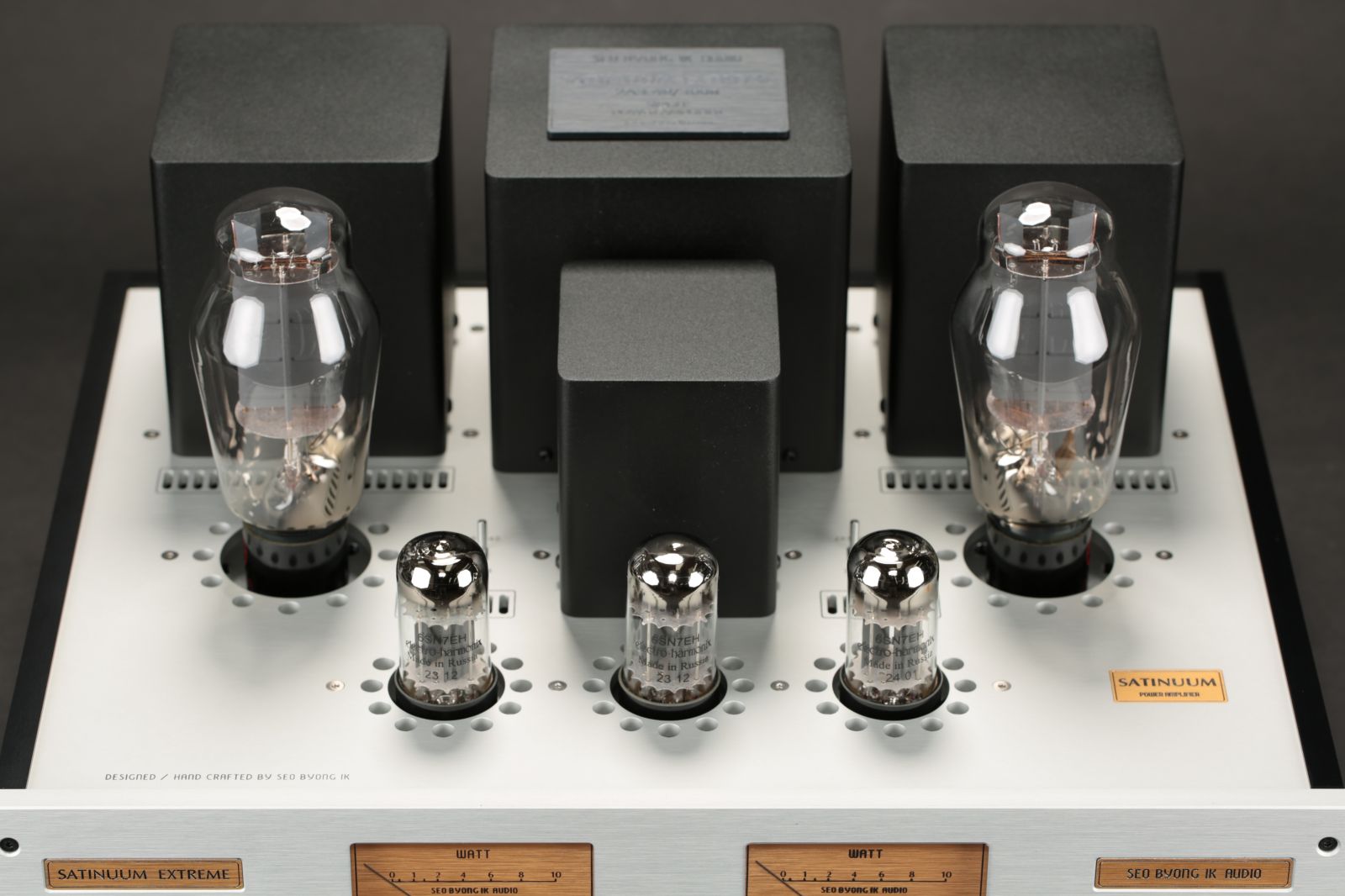

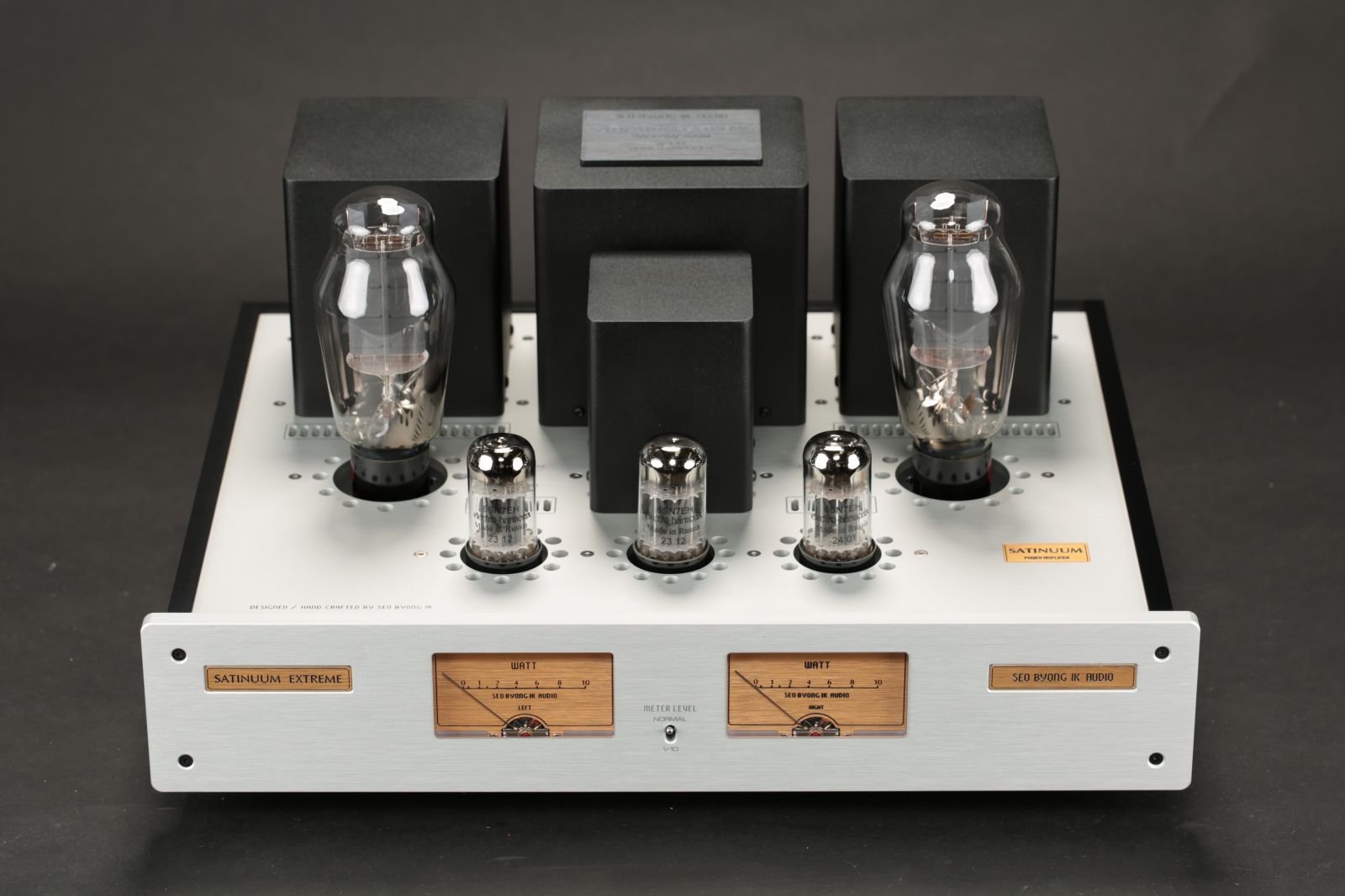

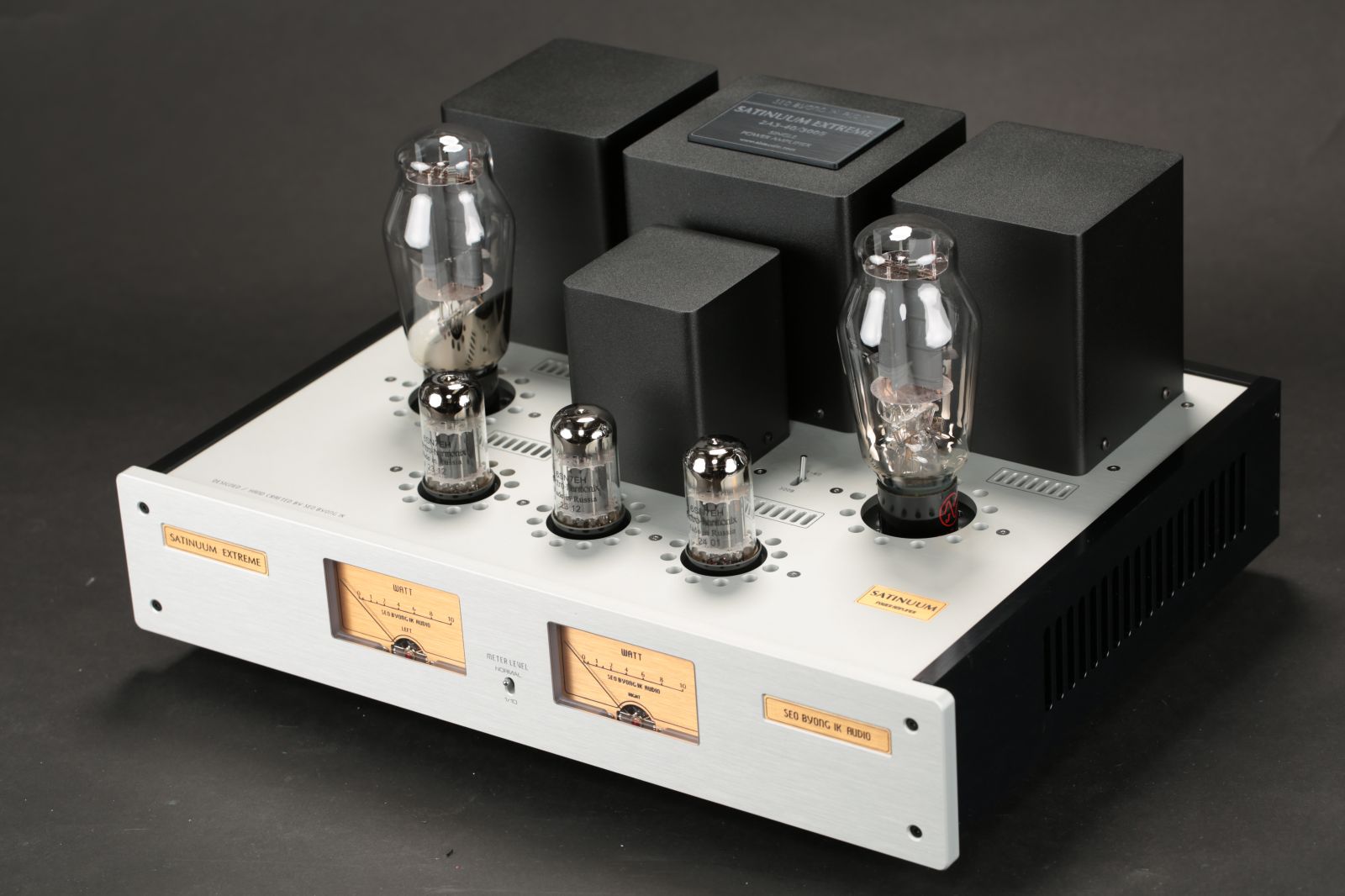

새티늄 XE입니다.



새티늄 XE는 2A3-40을 싱글로 구동하여 논클립 출력 8W + 8W를 얻고 있지만,

3.5W + 3.5W를 얻는 데 그쳤던 2A3와 비교하면 비약적인 향상입니다.



3.5W+3.5W의 작은 출력이지만, 매혹적인 음질로 마니아의 마음을 흔들던 2A3가 그 음색 그대로 출력이 8W로 증가하였다는 것이 반가운 일입니다.

새티늄 XE는 이런 2A3-40을 동급 출력의 300B와 바꾸어 사용할 수 있어 오디오 마니아라면 정말 반가워 할 수 있는 파워앰프입니다.









300B의 히터 전압은 5V 히터 전류는 1.2A입니다.

2A3-40의 히터 전압은 2.5V 히터 전류는 2.5A입니다.



이렇게 다른 히터 전압을 전환하여 겸용으로 사용하려면 쉽지 않은 일이기도 합니다.

스피커의 음압감도는 다양하여 110dB가 넘는 고감도 스피커를 사용하시는 분도 계십니다.



이렇게 음압감도가 높은 스피커를 사용할 때 가장 큰 문제는 험이나 노이즈가 크게 들려 신경 쓰인다는 것입니다.

그러나 새티늄 XE에서는 110dB가 넘는 스피커에서도 노이즈를 비롯하여 험이 전혀 들리지 않을 정도의 높은 S/N 비를 실현하였습니다.

 고 음압감도의 스피커를 사용하시는 분이라면 높은 S/N 비의 중요성을 이미 경험하셨을 것입니다.











300B를 비롯하여 2A3-40의 음색은 한없이 부드럽습니다.

선형특성이 우수한 출력관이다 보니 대부분 무귀환(NON NFB) 앰프로 설계, 제작하기 마련입니다.



특히, 부귀환을 전혀 사용하지 않는 무귀환(NON NFB) 앰프는 배음이 풍성하고 음이 생동감 있게 느껴집니다.

왜... 그렇게 되는지에 대한 이론적 내용은 그동안 반복하여 말씀드렸기에 오늘은 생략합니다.



웨스턴일렉트릭 사에서 출시된 300B 진공관은 자사에서 출시하는 앰프에만 독점적으로 사용하였습니다.

그런 사정으로 다양한 회로로 발전할 기회가 적었습니다.

지금도 300B 파워앰프는 과거 영사기용으로 발표하였던 91B 앰프에서 초단 증폭관인 310A 하나를 제거한 상태로 제작하여 판매하는 91B형 앰프가 주류일 정도입니다.









그러나 이 회로는 310A 하나로 초단 증폭 및 드라이브까지 담당하다 보니 고음 대역에서 성능 저하로 나타납니다.

300B 앰프에서 농밀한 중역 등.... 중음 대역에 대한 말은 많아도 고음이 좋다는 말을 들어 본 적이 있을까요..?

그러나 분명한 것은 300B가 부족하여 고음이 돋보이지 못하는 것이 아니라는 사실입니다.

바로 회로 때문입니다.



91B형 앰프 회로에 대해 조금 더 알고 싶으신 분은 기술칼럼 게시판 22번 게시물을 참고하여 주십시오.

새티늄 XE는 향상된 증폭회로와 버퍼단을 채용하여 고음대역에서도 높은 주파수 특성을 확보하였습니다.



특히, 이것이 무귀환으로 이룩한 결과입니다.

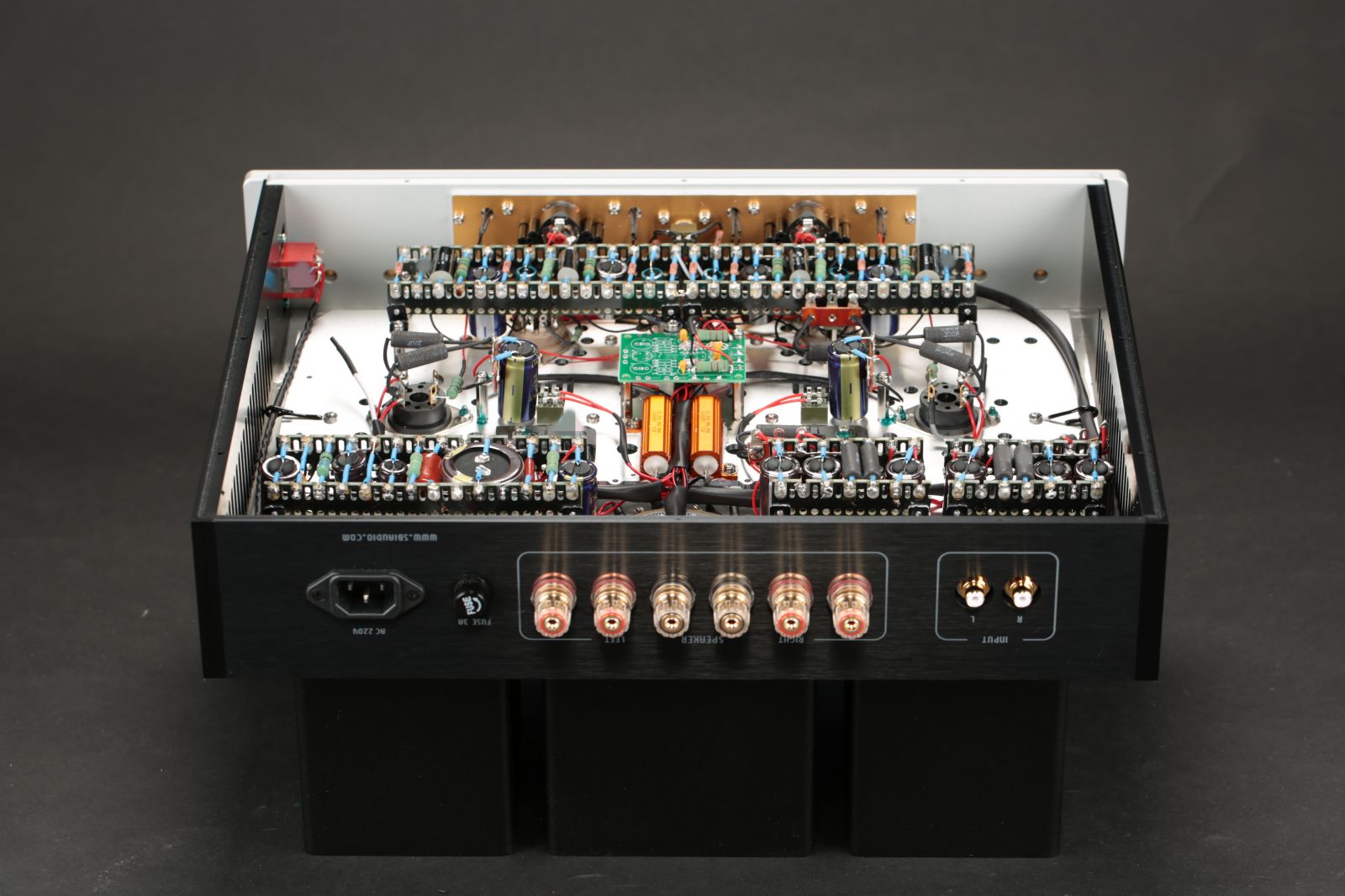

새티늄 XE의 내부입니다.





부품의 리드가 러그 단자에 직접 납땜되는 하드와이어링 방식으로 배선하여 이론에 입각한 이상적인 배선을 가능하여 우수한 전기적 특성을 얻었습니다.

요즘 많은 앰프 제조사에서 높은 B+ 전원전압을 사용하는 진공관 앰프까지 PCB로 제작하고 있지만,

하드와이어링 배선을 하는 이유는 좋은 음질을 구현할 수 있기 때문입니다.

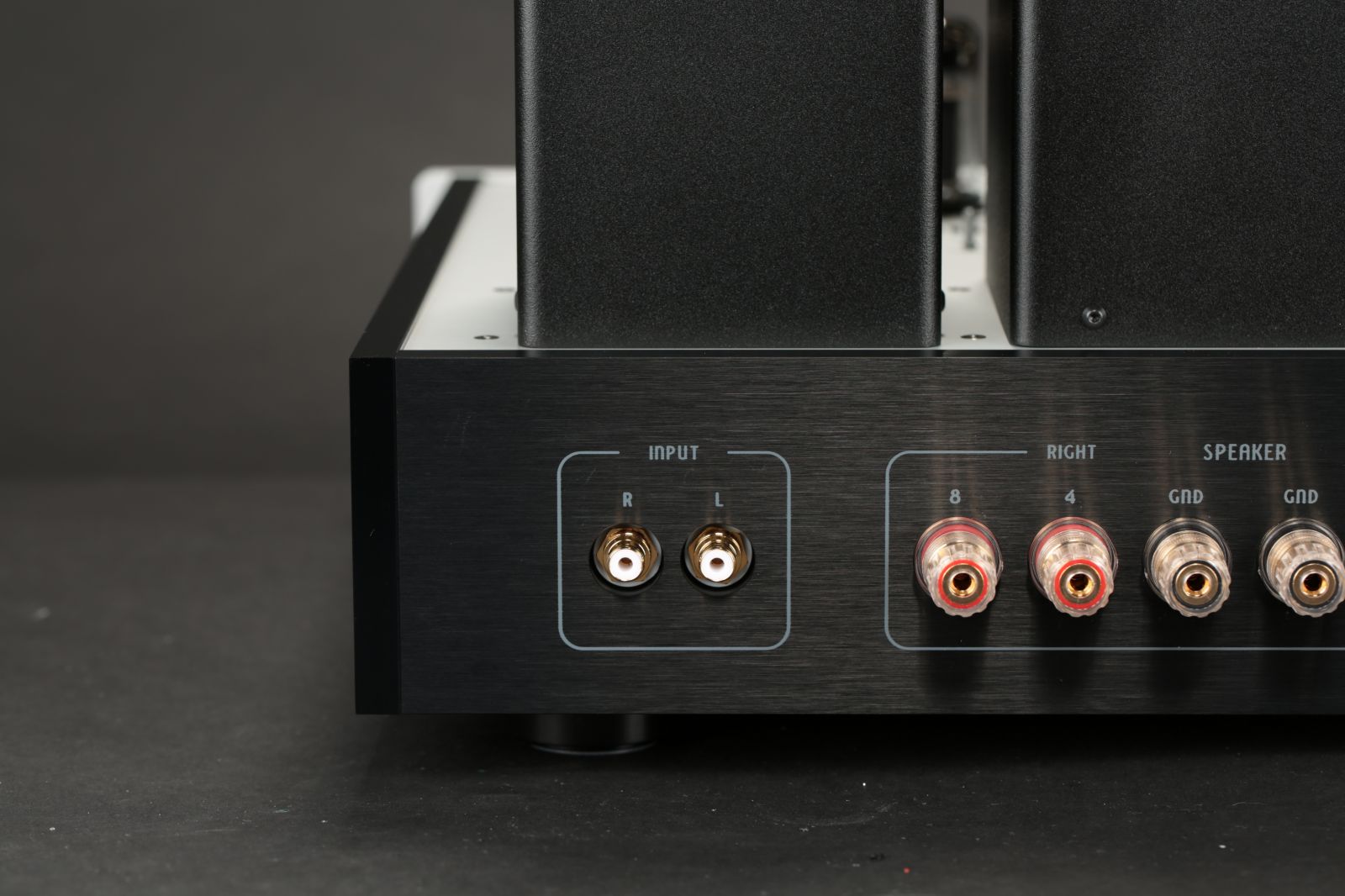

새티늄 XE의 후면입니다.

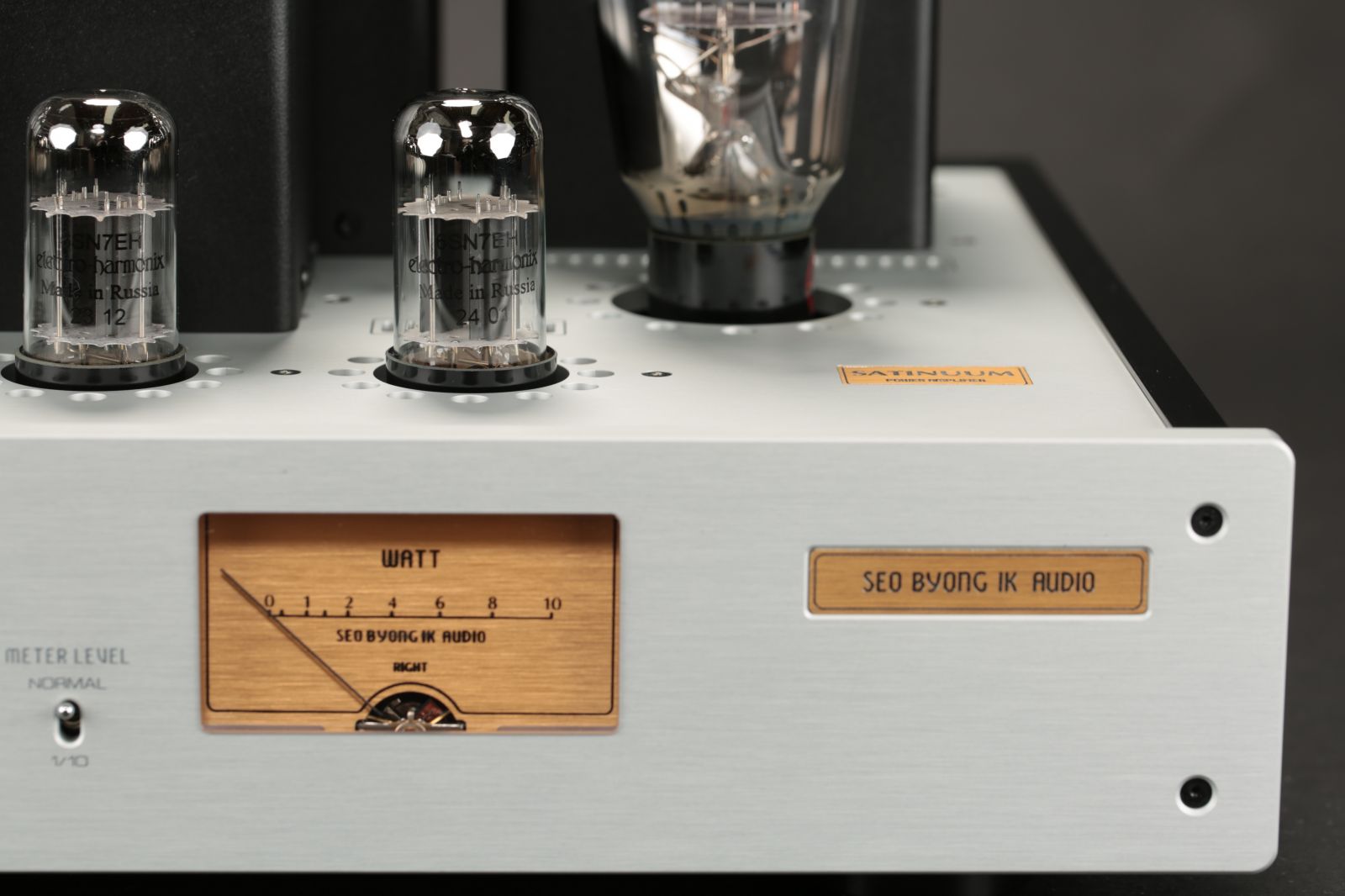

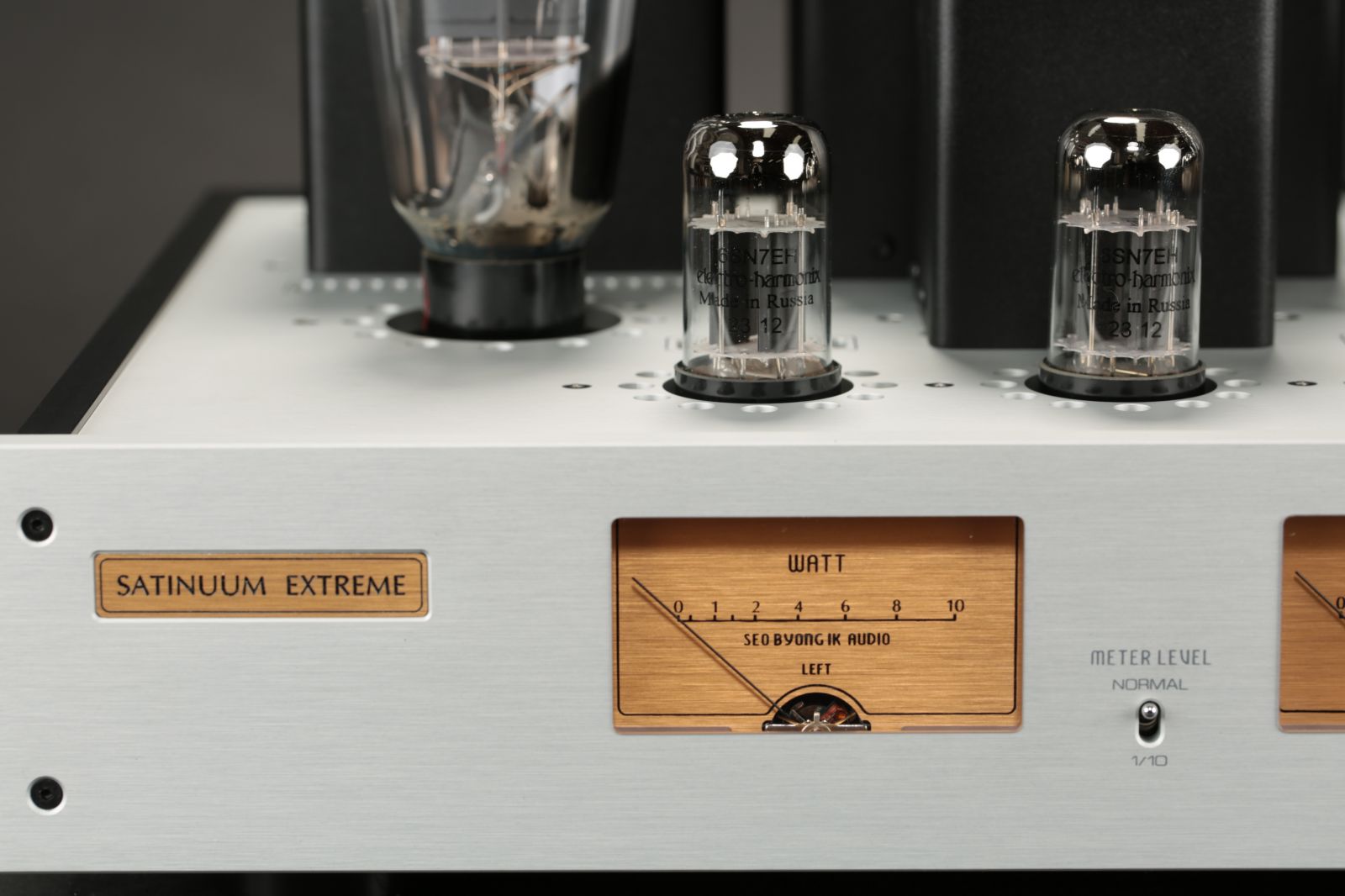

전면의 메타는 출력을 지시하는 메타입니다.

작은 음량일 때 지침의 변화가 적어지는데 이때 중앙에 있는 토글스위치를 내리면 출력 메타의 감도가 10배 높아져 활발하게 움직입니다.



음악 신호에 따라 흔들리는 지침을 보고 있노라면 마치 앰프와 교감을 하는 듯 정감 있게 느껴집니다.





새티늄 XE의 전기적 제원

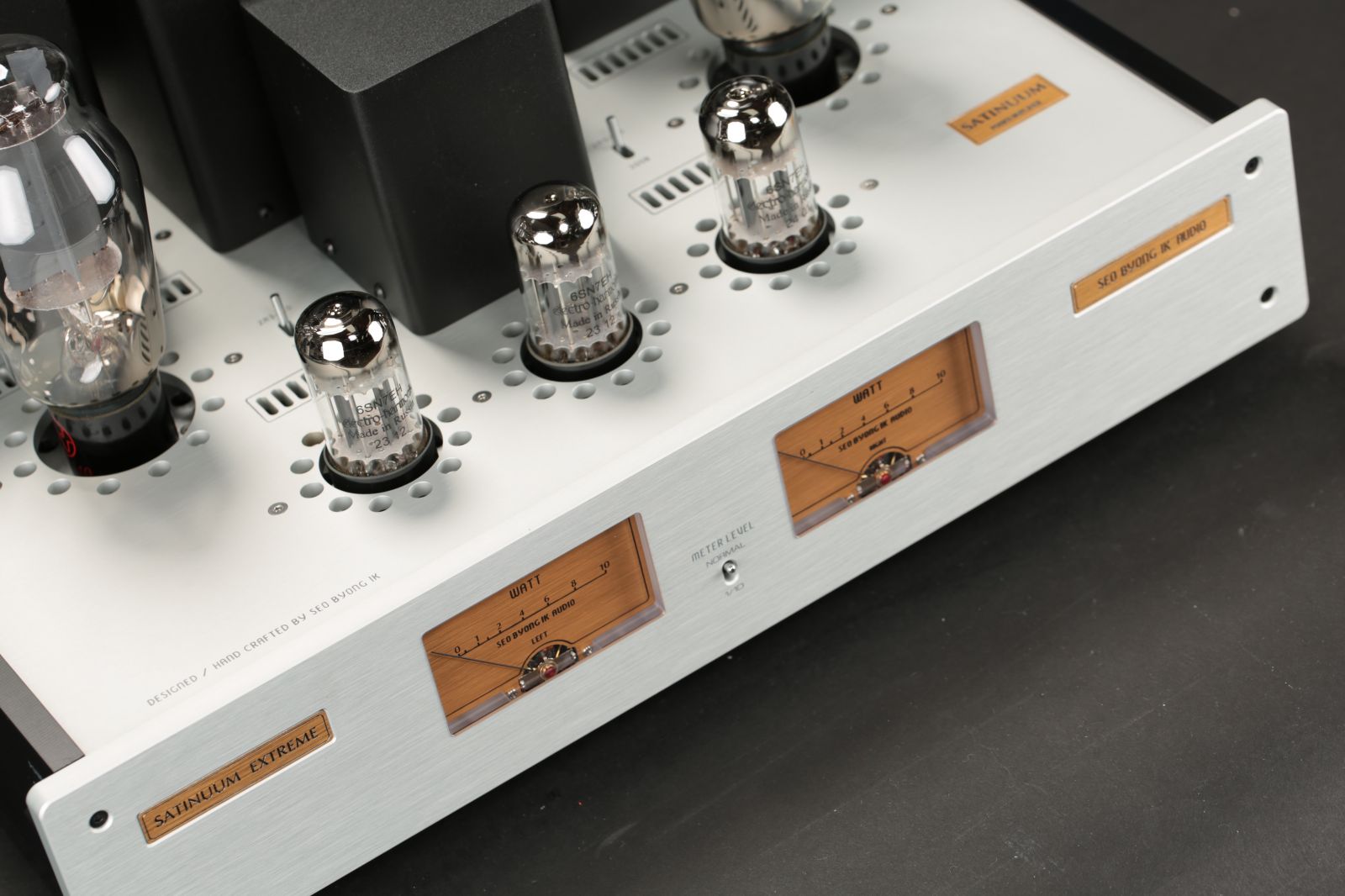

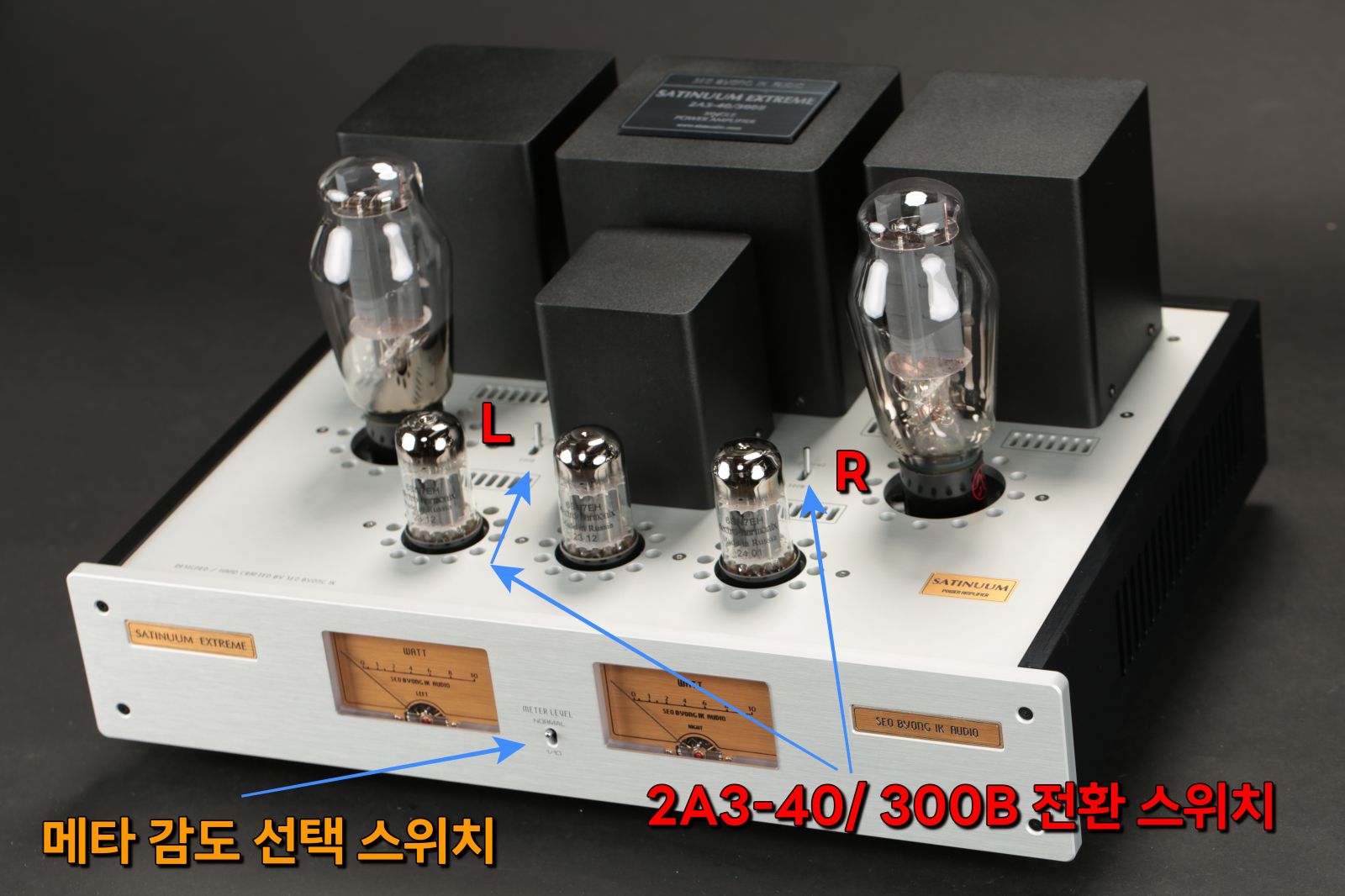

위 사진을 보면 2A3-40 뒤에 출력관 전환 스위치가 있습니다.

오동작을 방지하기 위해 스위치는 안쪽으로 배치하였으며, 300B를 사용하실 때는 전환스위치를 300B 위치에 놓고 사용하시면 됩니다.



그래도 혹시...

사용하시는 과정에 2A3-40 위치에 놓고 300B를 꽂는 또는 반대 상황으로 동작하는 실수를 하면 어떻게 될까..

염려하실까 봐

미리 실험을 해보았습니다.



결과 짧은 시간이라면 걱정하지 않으셔도 됩니다.

그 정도로 히터가 끊어지는 일은 없었습니다.









새티늄 XE의 음질은 유려한 배음이 공간을 가득 채우는 풍성한 음질에 나긋나긋한 음질이 돋보입니다.

온종일 음악을 들어도 자극적인 느낌이 전혀 들지 않습니다.



그렇다고 마냥 부드럽기만 한 것은 아닙니다.

92dB 음압감도의 SP-03 SE2 스피커와 매칭한 상태에서 들국화의 행진을 들어보면 박진감 넘치는 드럼 소리가 8W의 새티늄에서 나는 소리인가...

다시 확인하게 만듭니다.
