32W+32W EL34 푸시풀 인티앰프 올로로사 XE

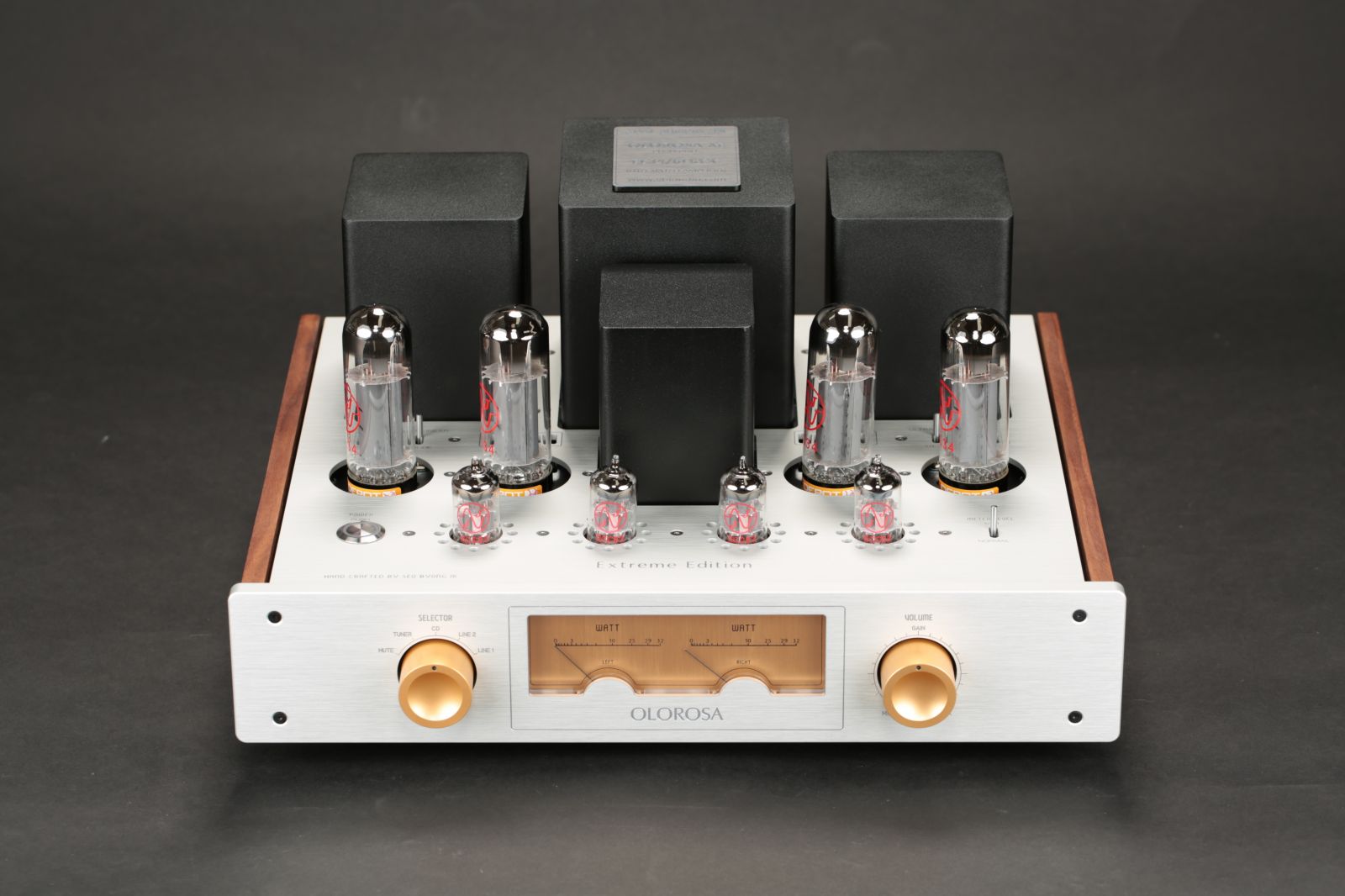

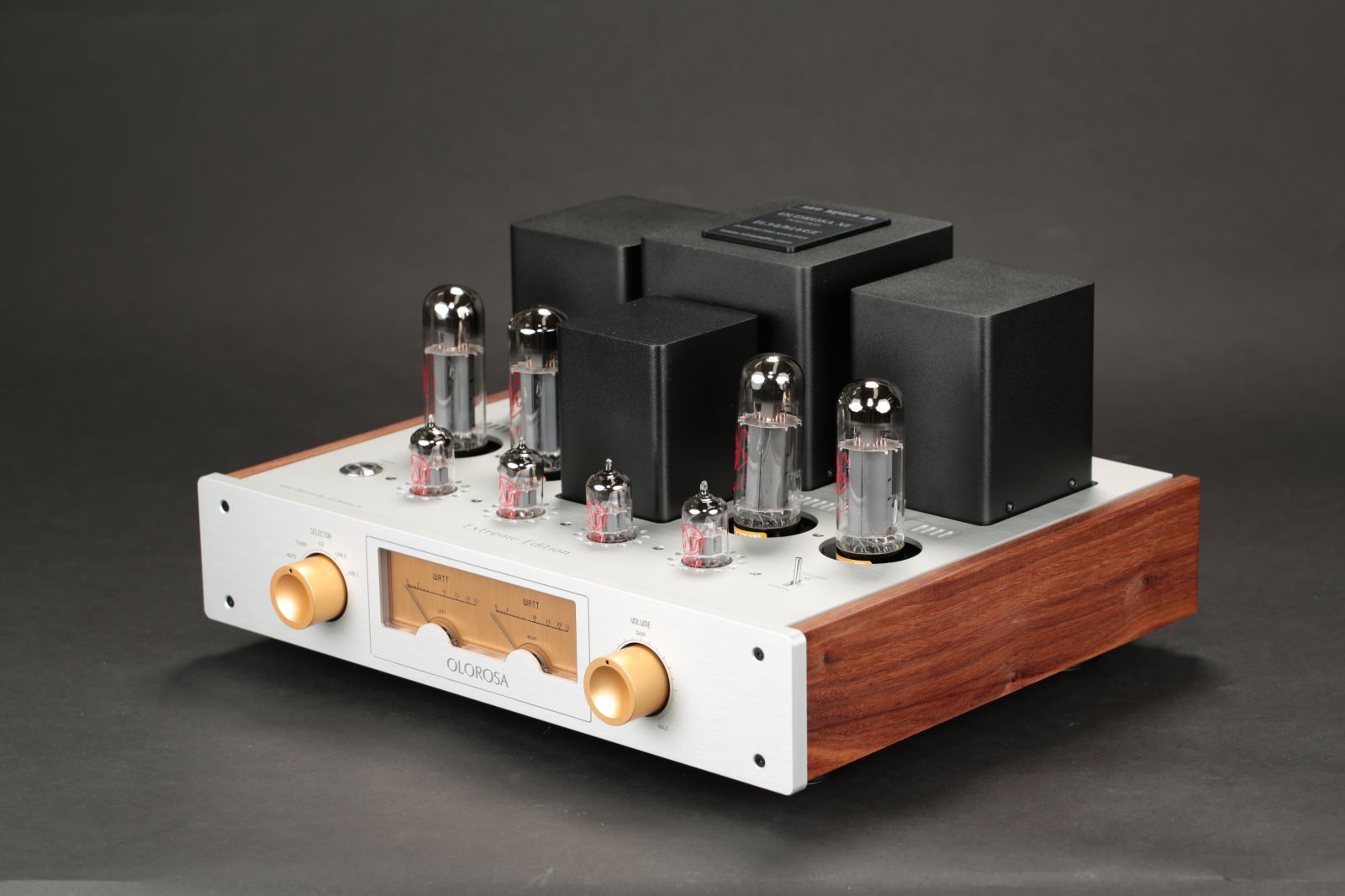

올로로사 XE입니다.



EL34를 푸시풀로 구동하는 올로로사 XE는 출력 32W + 32W로 가정에서 사용하기 적당한 출력입니다.

EL34는 진공관 앰프의 전형이라 할 정도로 무난한 특성과 함께 보편적인 음색으로 진공관 앰프의 음색을 대변합니다.











그럴 수밖에 없는 이유로는 진공관 역사상 가장 많은 앰프에 채용되었고,

가장 많이 생산된 진공관이기에 그렇습니다.



만약, 음질이나 그 밖의 전기적 특성에서 부족한 점이 있었다면 그만한 인기를 얻지 못했을 것입니다.

서병익오디오의 올로로사 XE는 EL34를 사용한 모델 중에서 가장 높은 등급의 앰프입니다.



프리부를 내장하여 고음질로 동작할 수 있도록 하였습니다.



요즘 일부 양산형 인티앰프에는 프리를 생략한 인티앰프들이 있습니다.

프리부를 생략하여도 소리 나는 데는 문제없지만, 고음질로 설계하는 데는 한계가 있습니다.

밀어주는 힘이 부족하여 저음에서 풀어지는 현상이 나타나기도 합니다.



올로로사 XE에서는 ECC82/ 12AU7로 구동하는 프리부를 내장하여, 파워부 초단에서의 이득 배분을 합리적으로 설계하였습니다.









올로로사 XE는

EL34를 안정적으로 구동하여 수명을 충분히 고려한 설계를 하였습니다.



출력을 최대한 뽑아낸 앰프는 진공관의 플레이트 손실 최대치로 구동하게 됩니다.

그리고 출력이 목적인 앰프는 전류를 줄일 수밖에 없어 고음질을 구현할 수 없다는 내용을 갖고 있습니다.



올로로사 XE는 플레이트 전압을 낮추고, 동작 전류를 크게 늘려 고음질을 실현하였습니다.

이런 조건에서 출력 32W + 32W을 얻고 있습니다.



출력이 목적이라면 더 큰 출력을 뽑는 것도 가능하지만, 음질을 위하여 32W로 만족하였습니다.

그러나 진공관 앰프로 출력 32W는 결코 작은 출력이 아닙니다.

반도체 앰프와 비교하여 320W + 320W에 버금가는 음감을 얻을 수 있습니다.



이것이 EL34 출력관을 수많은 앰프 제작사에서 채용한 이유이기도 합니다.

합리적인 가격으로 가정에서 사용하기 적당한 출력을 뽑을 수 있다는 것은, 큰 장점이었을 것입니다.

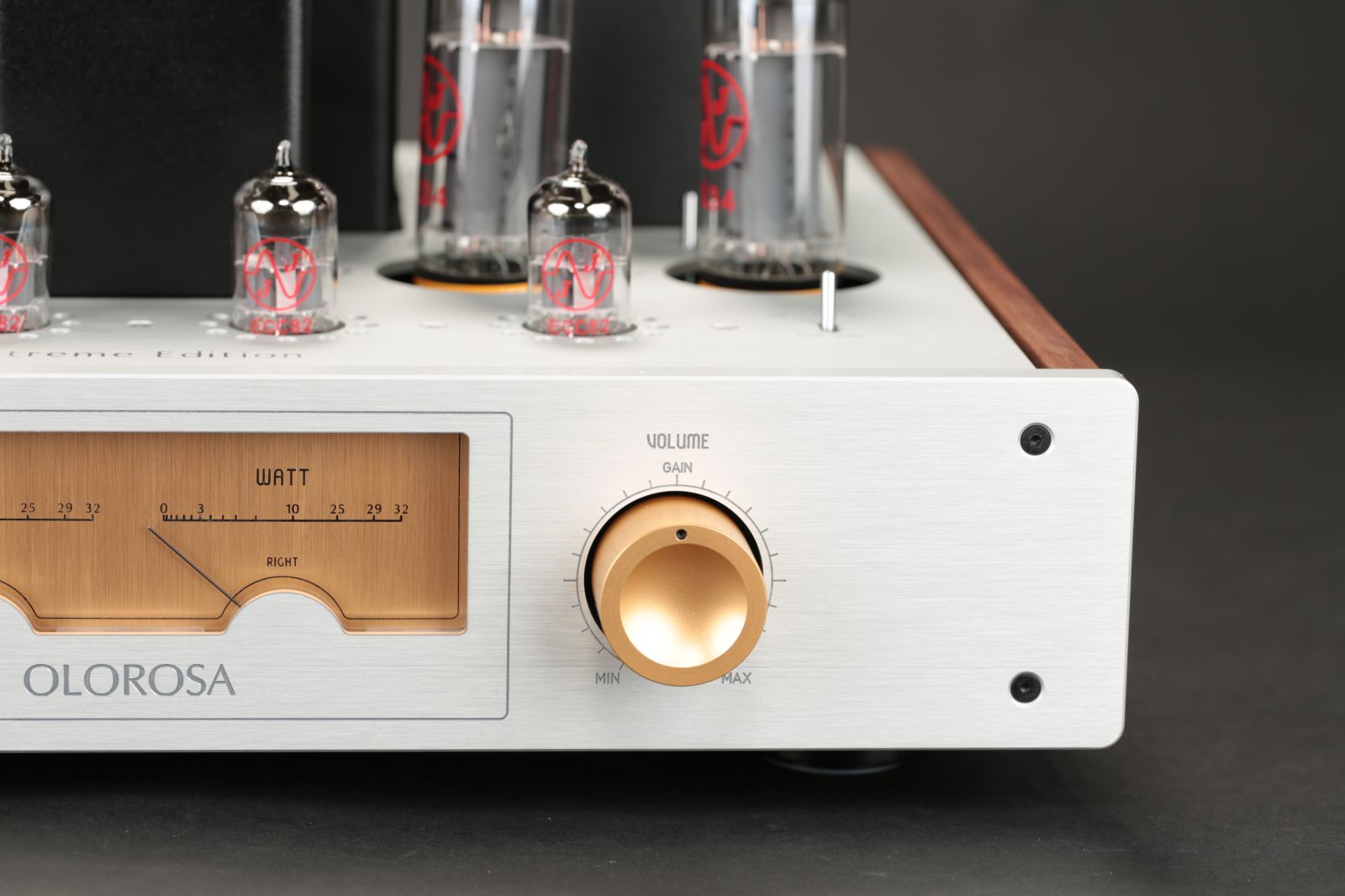

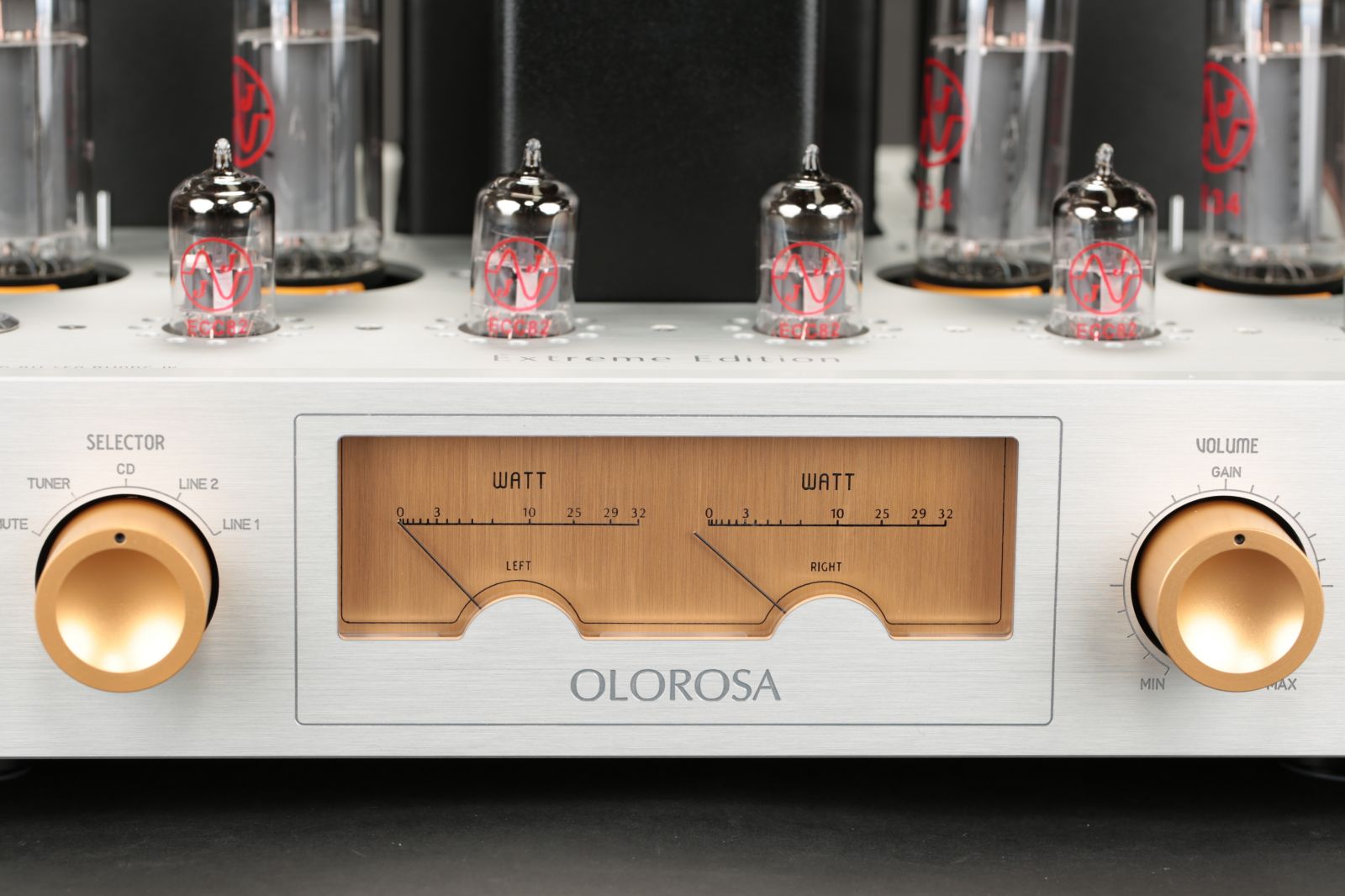

올로로사 XE는 고급기로서의 가치를 돋보이며, 사용상의 편리를 위하여 출력 메타를 실장 하였습니다.

빠르게 움직이는 음악 신호에 맞추어 움직이는 지침을 보고 있노라면,

마치 앰프와 교감을 하는 듯 정답게 느껴집니다.









작은 음량으로 음악을 듣게 되면,

지침의 변화는 작아집니다. 이럴 때를 대비하여 지침의 감도를 높이는 장치를 마련하였습니다.

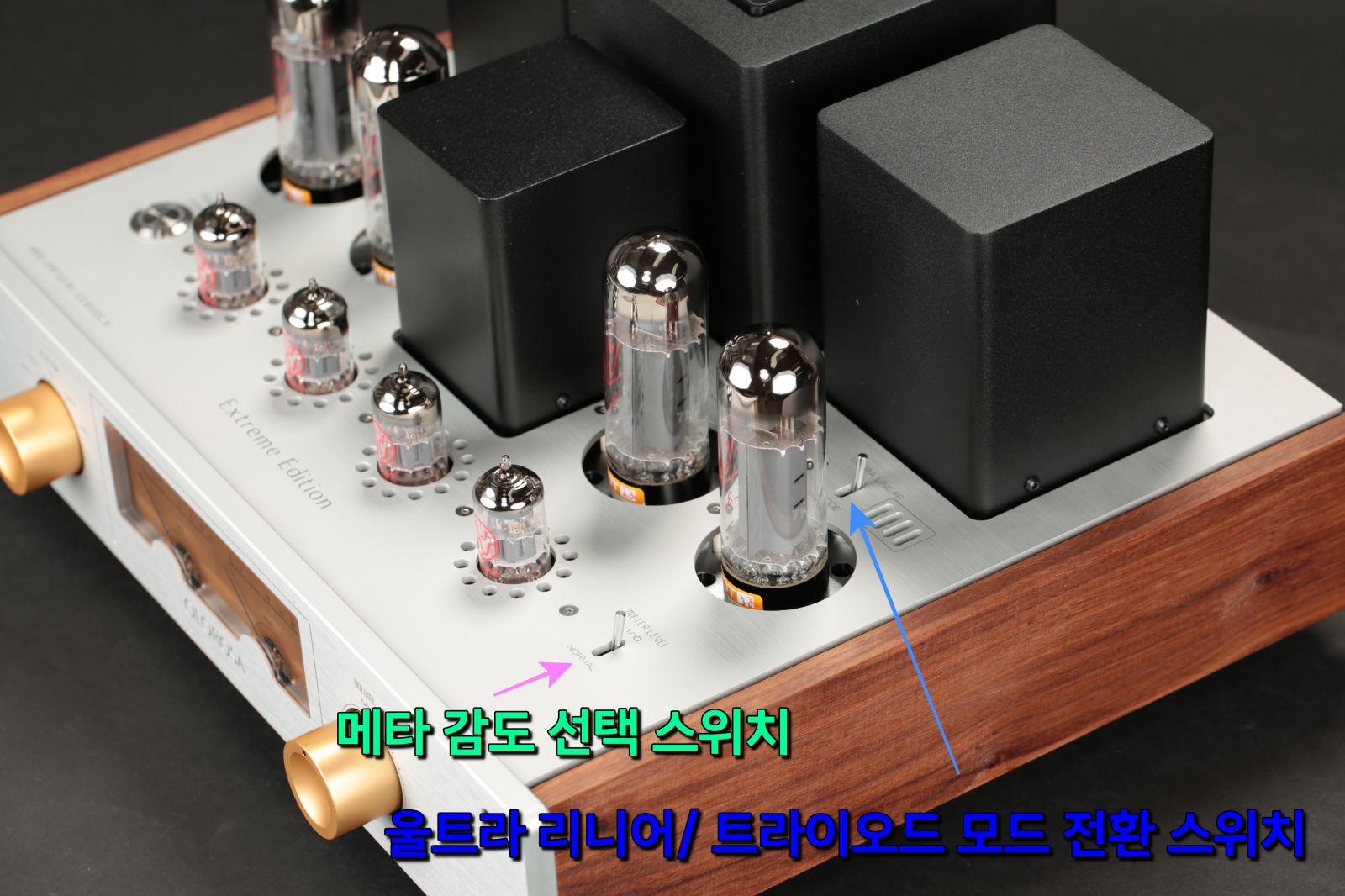

위 사진 상판 우측의 있는 토클 스위치입니다.



이 스위치를 위로 밀면,

지침의 감도가 10배 높아져 작은 신호에서 지침이 크게 움직이게 됩니다.



이 상태에서 큰 신호가 입력되어도 메타 지침 보호회로를 내장하여 지침이 고장 나는 일이 없습니다.

메타의 지침은 매우 예민하여 보호회로를 마련하였습니다.



전원 스위치를 ON 하면 전구색 불빛이 은은하게 메타 주위를 밝힙니다.

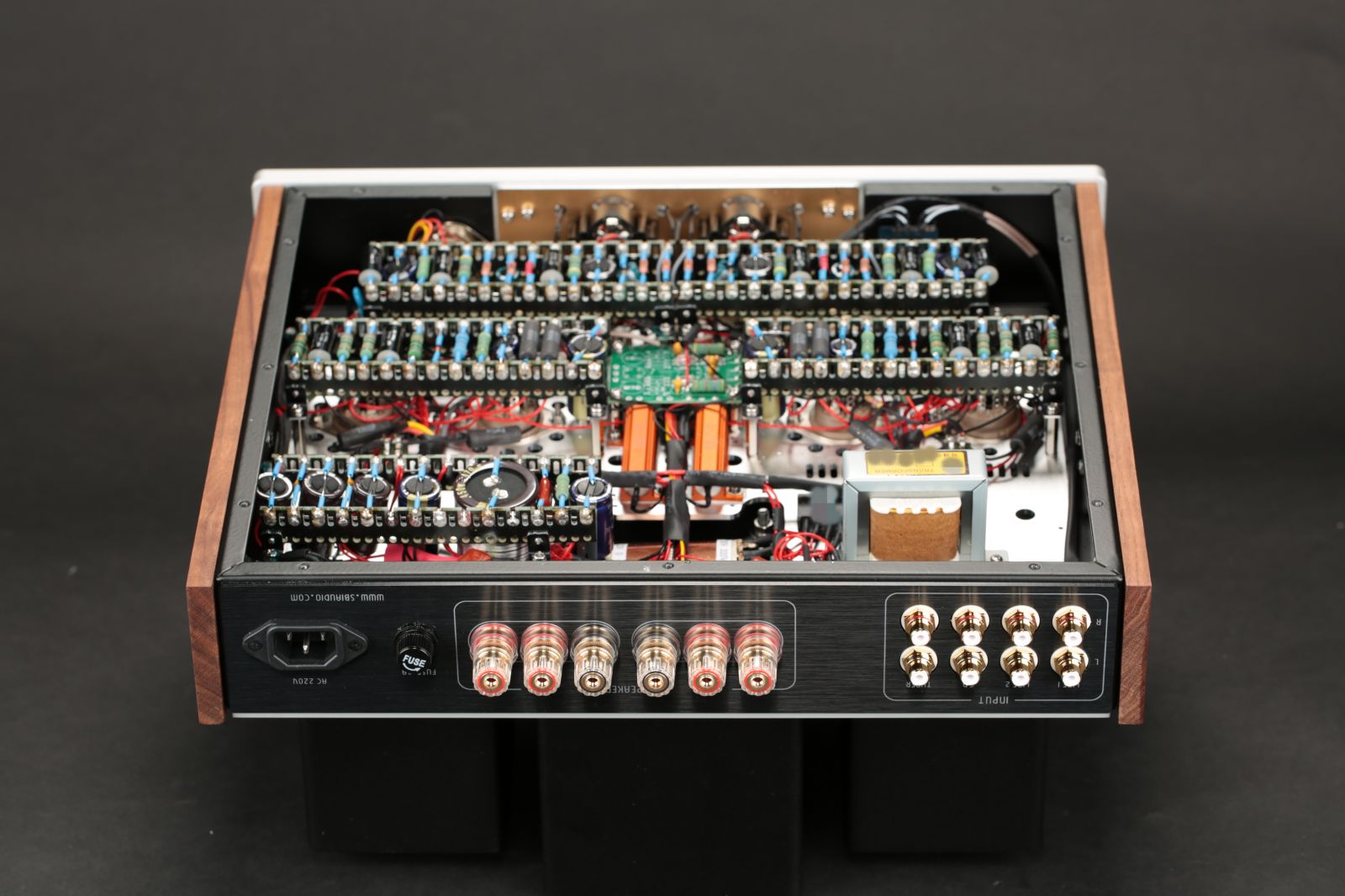

올로로사 XE의 내부입니다.





부품의 리드가 러그 단자에 직접 납땜되는 하드와이어링으로 배선하여 잔고장이 없을 뿐 아니라 우수한 음질 특성을 확보하였습니다.



B+ 전원 전압 400V로 동작하는 올로로사와 같은 경우에는 PCB로 제작할 경우 음질에 한계가 있을 수밖에 없습니다.

특히, 당대는 물론이고 대를 물려 사용하는 앰프를 제작한다는 저의 생각을 실현하기 위해서는 반드시 하드와이어링 방식이어야 실현 가능한 일입니다.

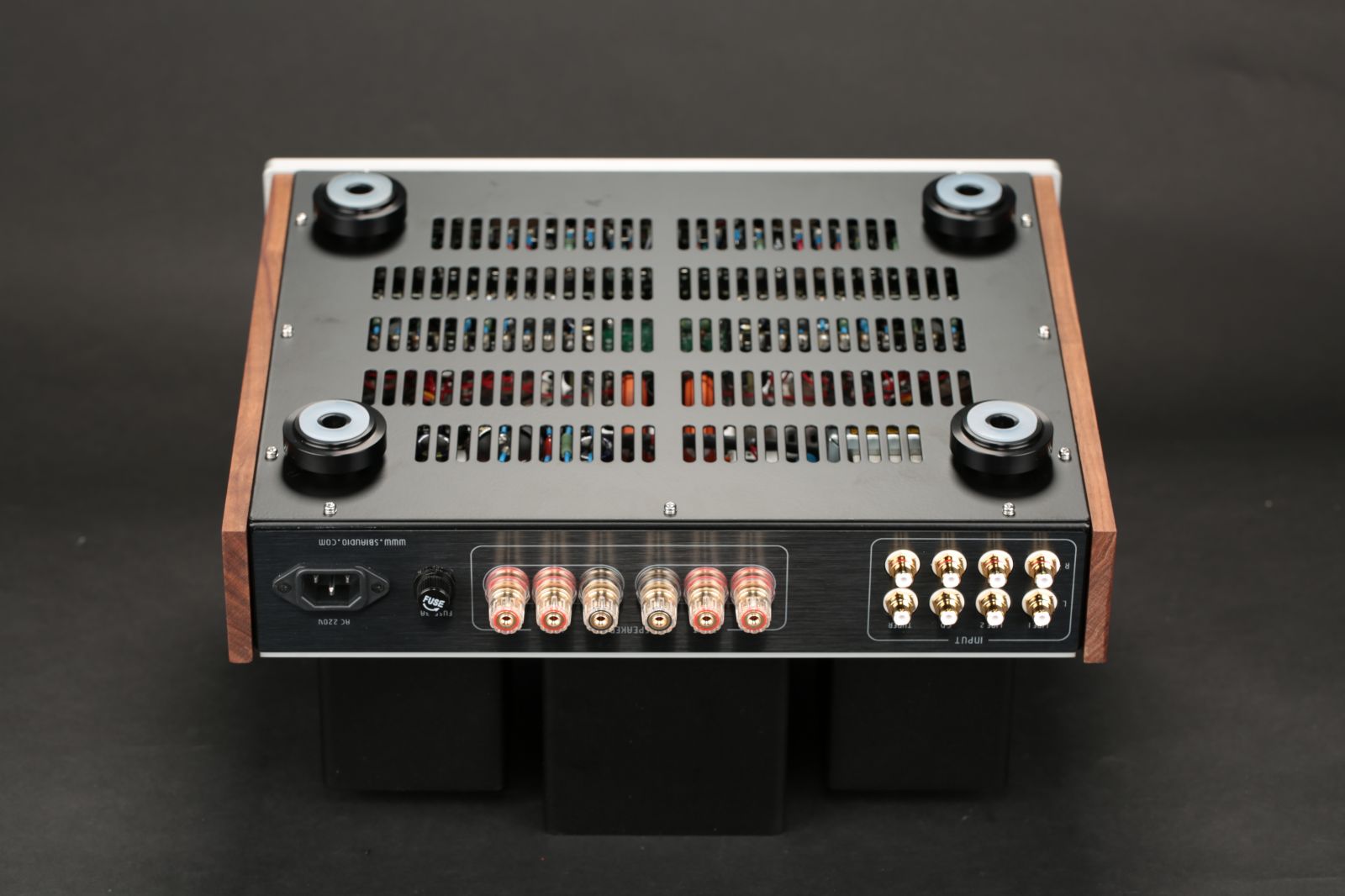

올로로사 XE의 하판을 체결한 사진입니다.





45mm 통 알루미늄을 절삭가공하고 실리콘 고무를 덧대어 완성한 받침대는 물리적 진동을 흡수하여 안정된 동작을 하도록 도와줍니다.

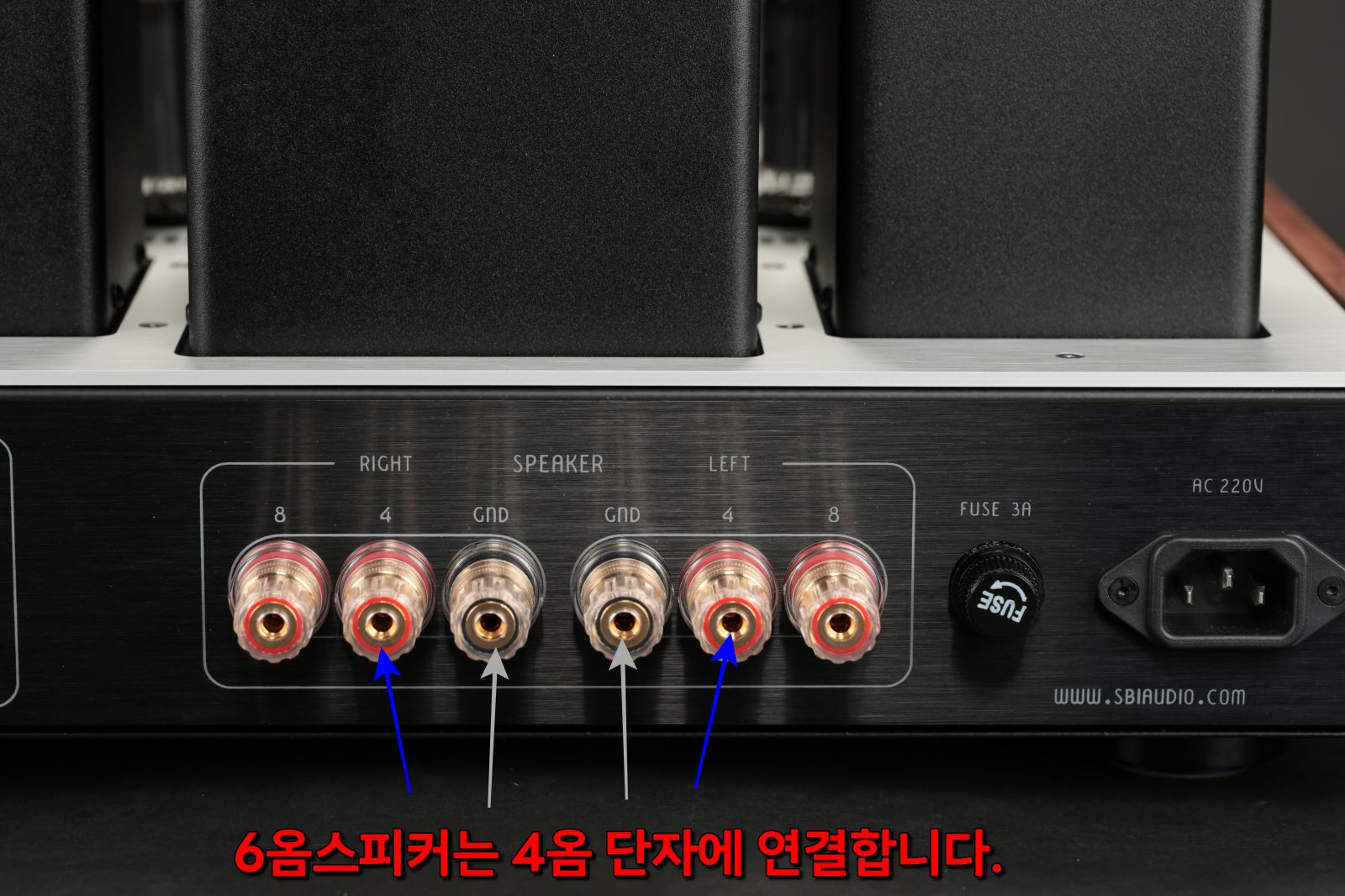

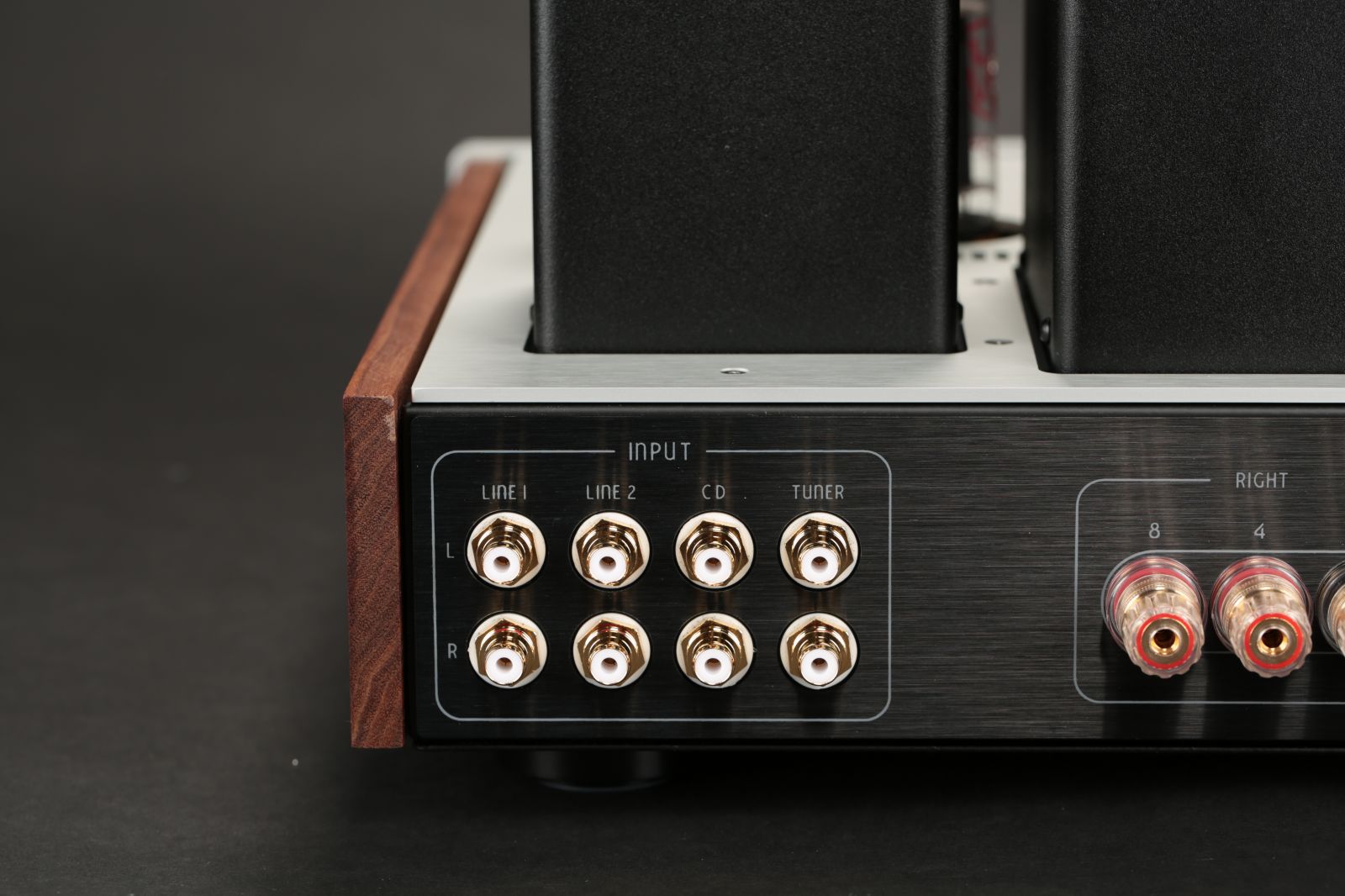

올로로사 XE의 후면입니다.













위 사진을 참고하여 주십시오.



EL34는 5극관으로 서프레서 전극을 어떻게 결선하느냐... 에 따라

5극관으로 또는 3극관으로 동작할 수 있습니다.



5극관과 3극관은 음질이 다르므로 다양한 음질을 즐기기 위해 모드 전환 스위치를 마련하였습니다.



울트라 리니어 모드일 때 32W + 32W의 출력을 뽑을 수 있으며 음질을 밝고 힘차게 들립니다.

반면,

트라이오드 모드일 때는 출력이 16.5W + 16.5W로 줄어지지만, 더욱 부드럽고 나긋나긋한 음질로 됩니다.



즐겨 들으시는 장르와 사용하시는 스피커의 음압감도를 고려하여 적절히 전환하여 사용하시면 음질이 다른 2대의 앰프를 사용하시는 것과 같습니다.



주의사항은 모드 전환 스위치의 위치는 2개가 항상 같은 위치에 있어야 한다는 것입니다.

한쪽은 트라이오드 모드...

또 다른 한쪽은 울트라 리니어 모드에 놓는다면 좌, 우의 음량 차이가 발생합니다.









올로로사 XE의 음질은 깔끔한 배경에 맛깔스러운 음질이라고 표현하고 싶습니다.

탱글탱글한 느낌의 중역과 함께 공간을 가득 채우는 배음이 유려하게 들립니다.



올로로사 XE는 온화하고 나긋나긋한 음질로, 일과에 지친 몸과 마음을 편안히 이완합니다.

같은 출력관을 채용한 앰프라 하여도 모두 같은 음색으로 되지는 않습니다.



그것은 초단 증폭 및 드라이브 단에서 음질이 거의 정해져 그런 것인데,

다양한 음질의 EL34 앰프가 존재할 수 있는 이론적 이유입니다.





올로로사 XE의 또 하나의 특징은 진공관 인티앰프지만,

S/N 비가 매우 높다는 것입니다.



S/N 비가 얼마나 중요한지 고음압 감도의 스피커를 사용하시는 분은 실감하시리라고 봅니다.

92dB의 음압감도인 SP-03에 올로로사를 매칭해 들으면 앰프 ON/ OFF 상태를 귀로 들어 구분할 수 없을 정도입니다.









올로로사 XE의 측면은 호두나무 원목으로 덧대어 고급스럽게 보이고 중후한 느낌이 들도록 하였습니다.

원목 특성상 가끔 오일을 발라 주시는 것이 좋습니다.



고맙습니다.
