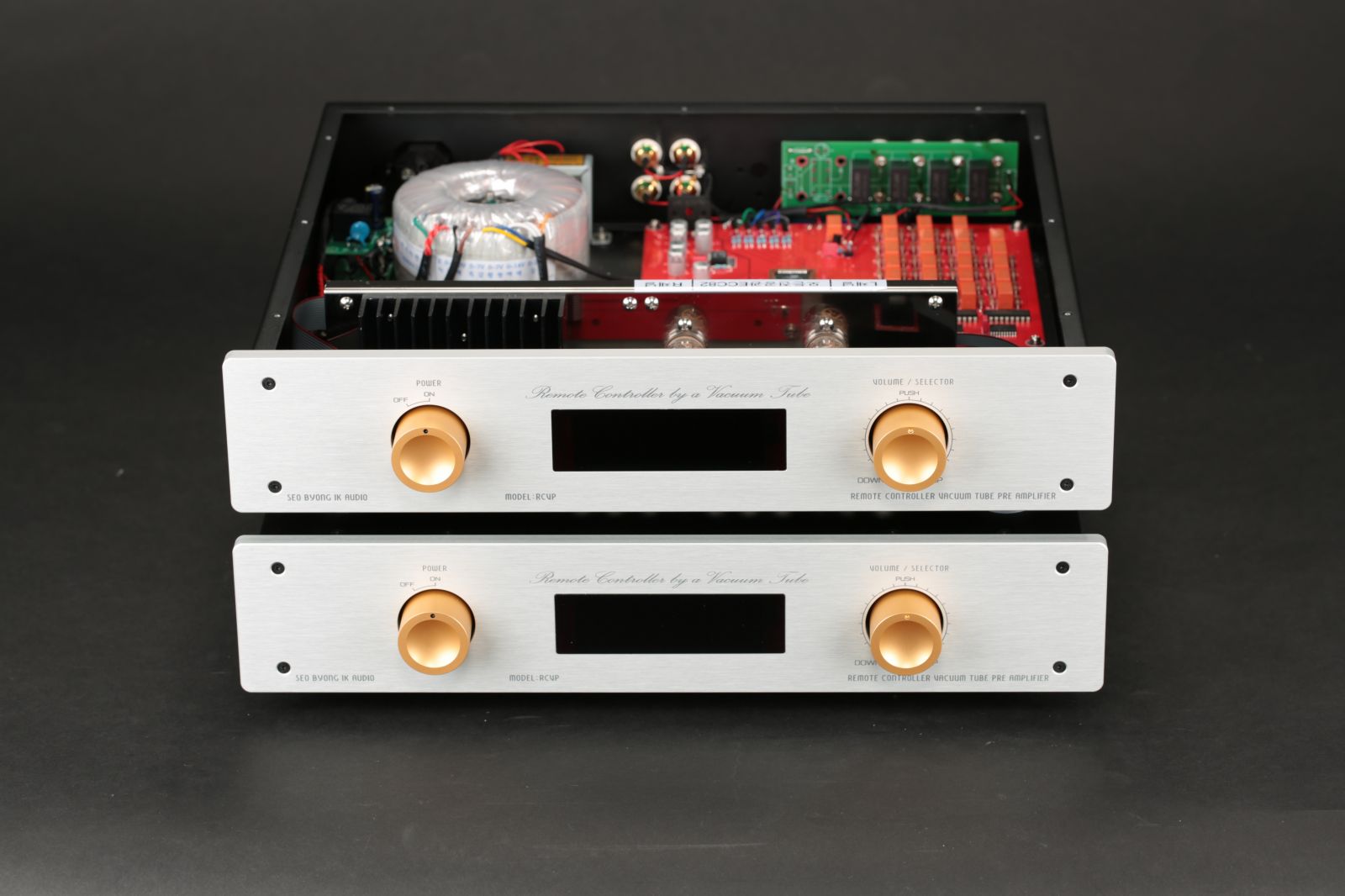

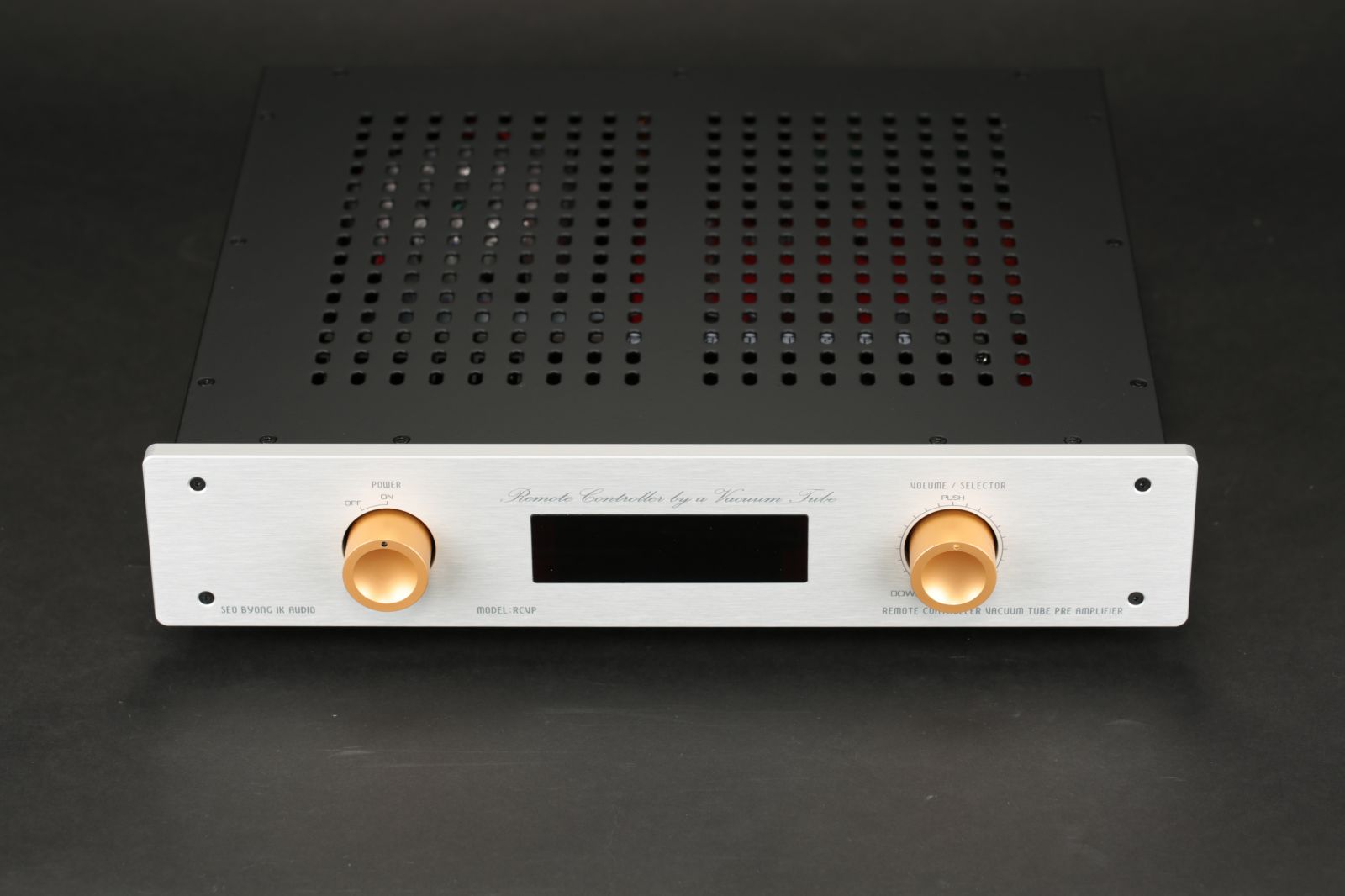

고음질 리모트 컨트롤 진공관 프리앰프 RCVP







RCV에 프리기능을 실장 하여 출시한  RCVP입니다.



자세한 내용을 모르시는 분이라면

리모컨이 되는 프리앰프가 무얼 그리 특별한가....   생각하실 수도 있지만,

리모컨 기능을 제품에 실장 하는 것은 어려운 일이 아니고 비용도 그리 많이 소요되는 장치도 아닙니다.



그러다 보니 많은 오디오 기기에 채용되고 있지만,

동작 구조상 OP AMP를 사용하게 되고 그로 인한 음질 저하는 피할 수 없습니다.



그리고 고급 기기에 리모컨 기능을 실장 한다고 생각하시겠지만,

고가의 하이엔드 제품에서는 오히려 리모컨이 없는 기기가 더 많습니다.



그것은 리모컨 기능을 수행하기 위해 사용되는 OP AMP로 인해 음질이 저하하기에 오히려 하이엔드 오디오 기기에서는 사용할 수 없는 것입니다.









이런 이유로 중저가 오디오 기기에서 널리 사용되고 하이엔드제품에서는 오히려 리모컨 기능을 보기 어렵습니다.



리모컨에서 음질이 저하하는 이론적인 이유는 OP AMP를 사용하기 때문입니다.

OP AMP는 연산증폭기로 사용하기 위해 개발된 소자로 어떤 회로에,

어떻게 사용되더라도 발진이 일어나지 않아야 한다는 조건을 충족하기 위해 이득 1로 동작할 때도 발진하지 않도록 1Hz 이상부터는 이득이 저하하는 주파수특성을 갖고 있습니다.



이런 이유로, 약 80~100dB에 이르는 고 이득을 구현하면서도 절대로 발진하지 않는 회로적 구성을 하고 있습니다.



반면, 새끼손가락 손톱보다도 작은 패키지 안에 통상 2개 또는 4개의 OP AMP를 실장 하려다 보니 매우 작은 전류로 동작하게 됩니다.

이것은 오디오 기기를 회로 설계할 때 톤이 굵은 소리로 하기 위해 가능한 한 대전류로 설계하는 것과 대비됩니다.



아날로그 회로에 대한 안목이 없다 하여도,

저항 2개로 이득을 설정할 수 있다는 이유로 디지털 회로설계 엔지니어에 의해 디지털 오디오기기에 널리 채용되고 있습니다.



이런 이유로 근래 디지털 음향기기의 종단이 대부분 OP AMP로 구성되어 있습니다.









그러나, 앞서 말씀드린 것처럼 처음부터 오디오기기를 고려하여 개발된 소자가 아니기에

오디오 기기에 사용하기 매우 열악한 구조로 되어 있습니다.



2020년 9월 OP AMP를 전혀 사용하지 않은 리모트 컨트롤러 RCV를 출시한 이후,

프리앰프 기능을 실장 한 기기를 출시할 수는 없는지에 대한 질문을 여러 차례 받았습니다.



이런 내용으로 전화주신 여러분의 의견을 수용하여 2024년 3월 제품으로 출시한 것이 RCVP입니다.

기존 RCV에 증폭 기능을 추가하였기에 RCVP라 명명하였습니다.









RCVP의 리모컨 동작 원리는 이렇습니다.



리모컨에서 어떤 신호를 송출하면,

전면 판 중앙 디스플레이 우측 내부에 있는 수광부에서 신호를 받아 마이컴에 인가되고 입력된 신호에 상응하는 동작을 릴레이를 통해 구현합니다.



리모컨으로 수행할 수 있는 동작은

1. 볼륨 업, 다운

2. 뮤트 기능

3. 입력 선택 기능 등....으로 통상적인 리모컨 기능을 수행합니다.

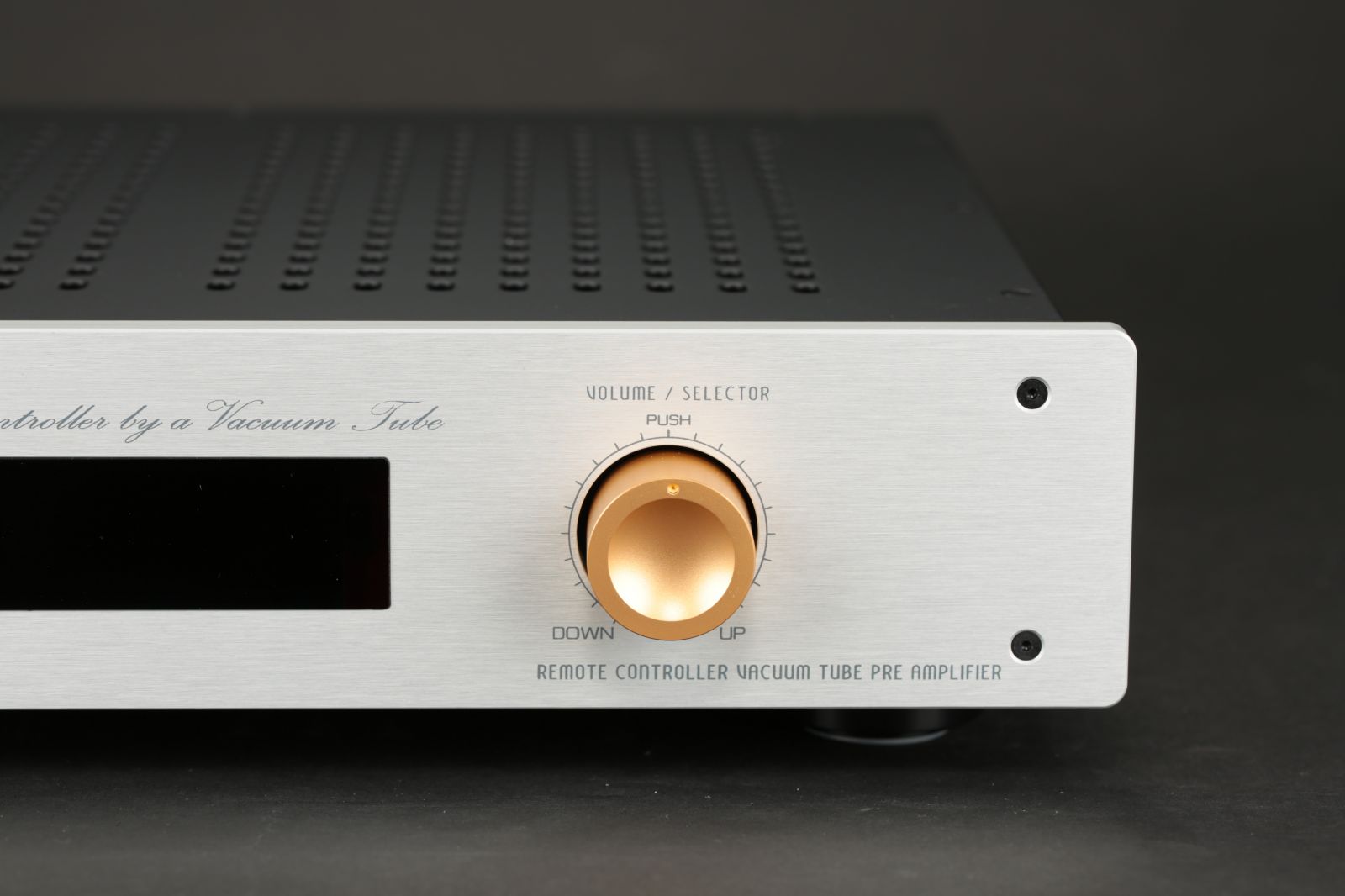

그러나 볼륨을 업, 다운하는 회로는 특별한데,

OP AMP에 의한 전자볼륨이 아니고 단계별로 1% 오차의 메탈저항과 릴레이로 구성된 23단의 아테네이터입니다.



고정밀 저항으로 구성된 아테네이터의 장점은

좌, 우 편차에 없어 음상이 틀어지는 일이 없으며 오랜 기간 동안 안정적으로 동작한다는 것입니다.



즉, 탄소 피막에 먼지가 쌓이거나 탄소 피막이 닳아 잡음이 나는 일은 구조적으로 발생하지 않습니다.



특히, 반도체 파워앰프와의 매칭을 고려한 회로 설계로

반도체 앰프와 매칭하시려는 분도 어려움 없이 반도체 파워앰프와 매칭하여 음질 업그레이드를 하실 수 있습니다.



이번 리모트 컨트롤 프리앰프만 그런 것은 아니고

서병익오디오의 모든 소스 기기는 반도체 앰프와 매칭을 고려한 회로 설계를 하고 있습니다.

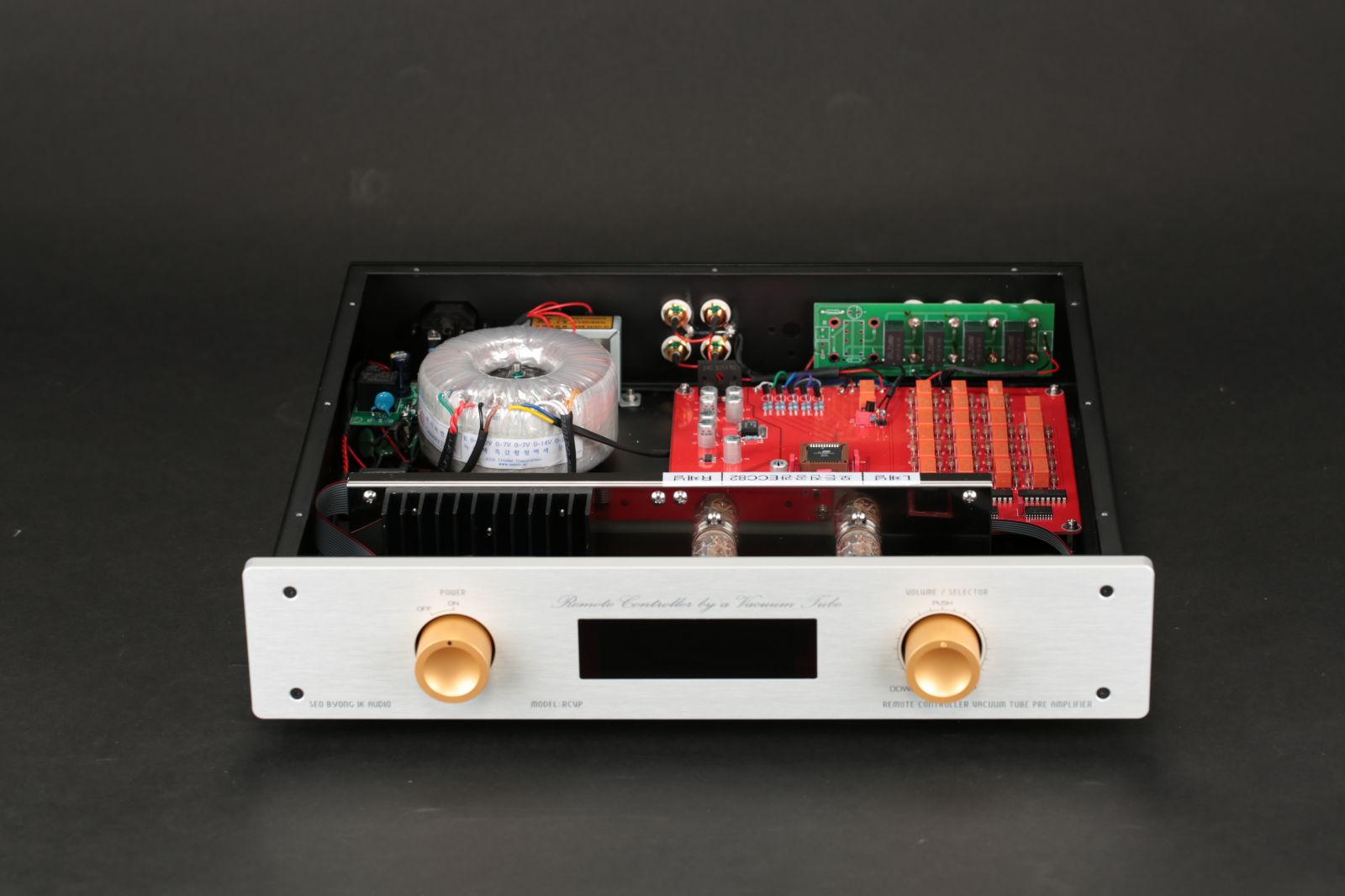

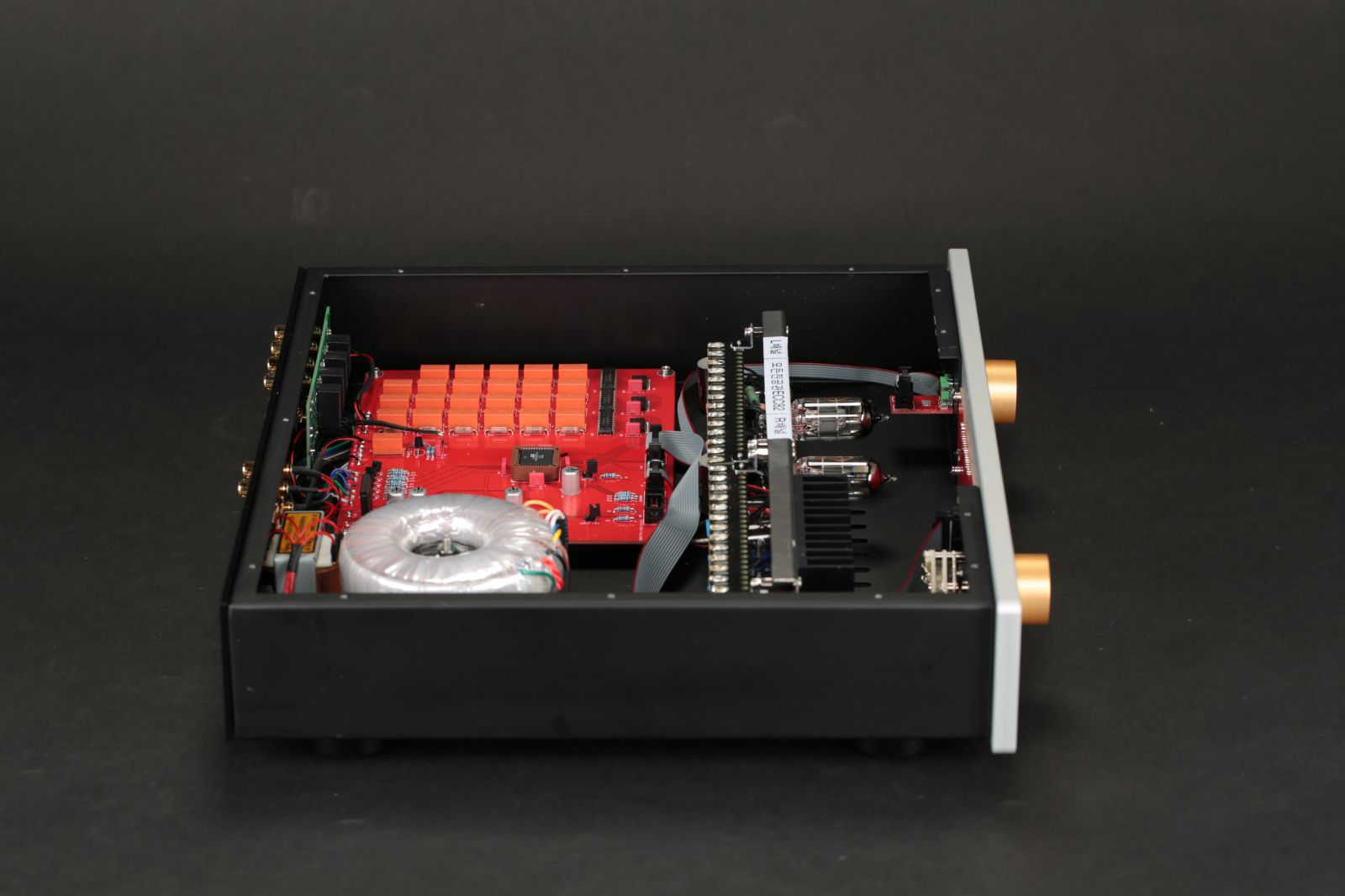

증폭 부가 가장 잘 보이도록 찍은 사진입니다.

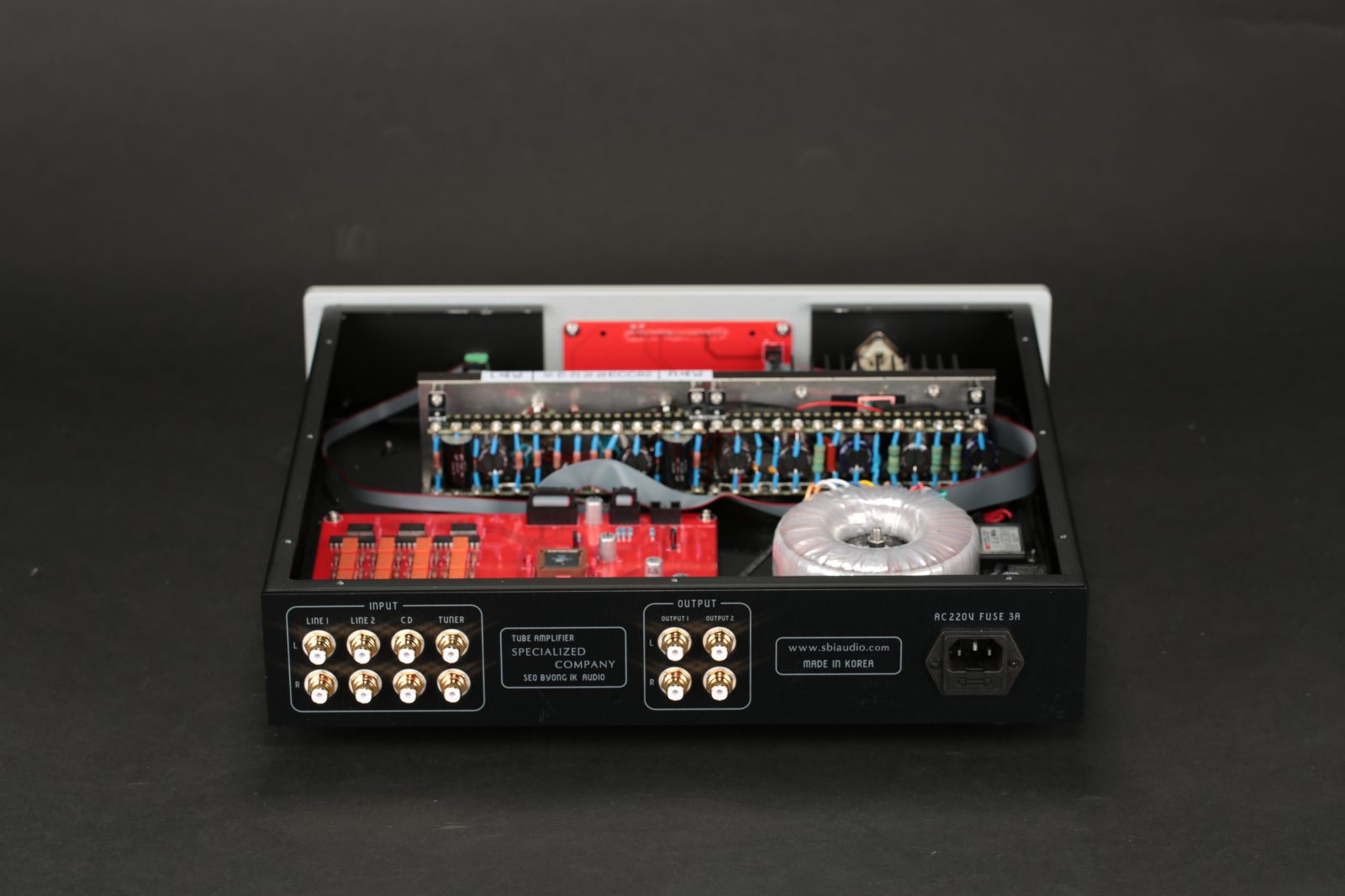

부품의 리드가 러그 단자에 직접 납땜되는 하드와이어링 방식으로 제작되어 잔고장이 없다는 장점이 있고

이론에 입각한 이상적인 배선이 가능하여 잔류노이즈를 크게 줄일 수 있습니다.

이로 인하여 매우 높은 S/N 비를 실현하였으며 우수한 음질로 완성하였습니다.



B+ 전원 전압 300V로 동작하는 진공관 앰프에서 PCB를 사용하면 안 되지만, 가격을 중시하는 양산형 앰프에서는 어쩔 수 없는 것입니다.



다만, 하드와이어링 방식이란 누가 어떻게 제작하였는지에 따라 성능이 결정되므로 하드와이어링 방식을 통해 성능 향상을 하려면 회로에 대한 이해가 필수적인 요소입니다.

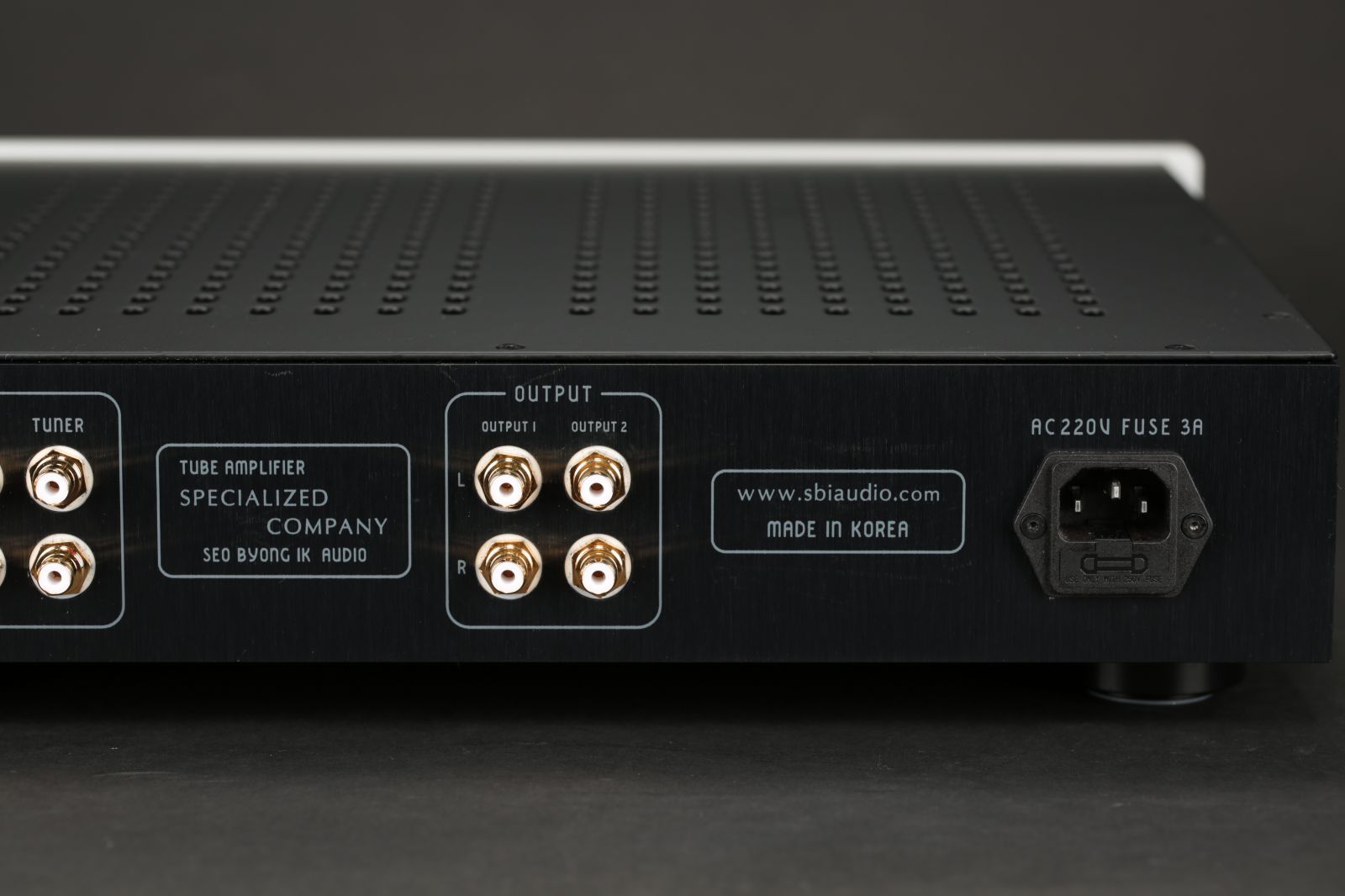

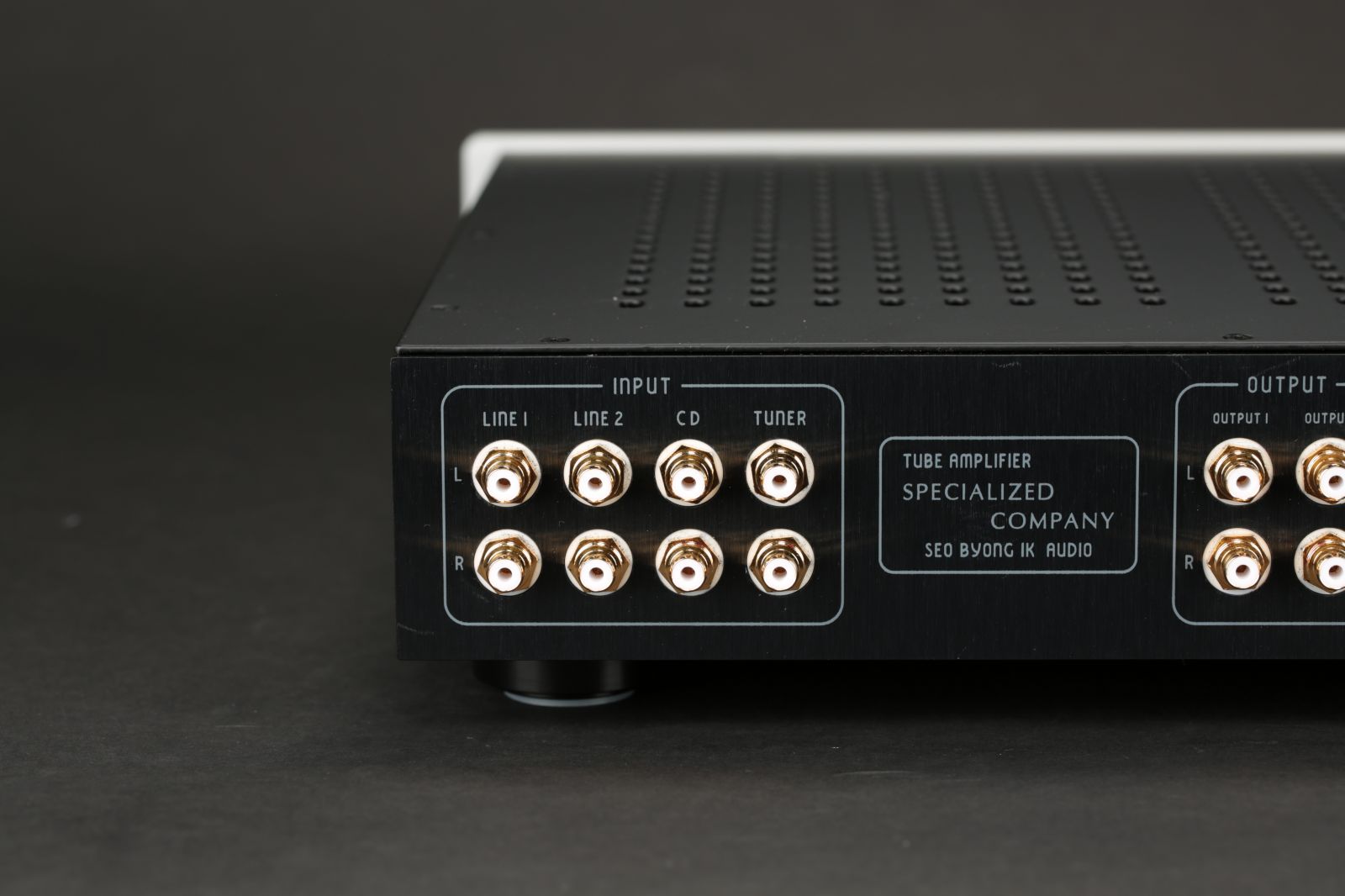

RCVP의 후면입니다.









전원 스위치를 ON 하면 수 초 후 SEO BYONG IK 문구 약 3초 정도 나타났다 사라지고 진공관 히터가 캐소드를 달구기 시작하면 소리가 나기 시작하는데 대략 20초 정도 소요됩니다.

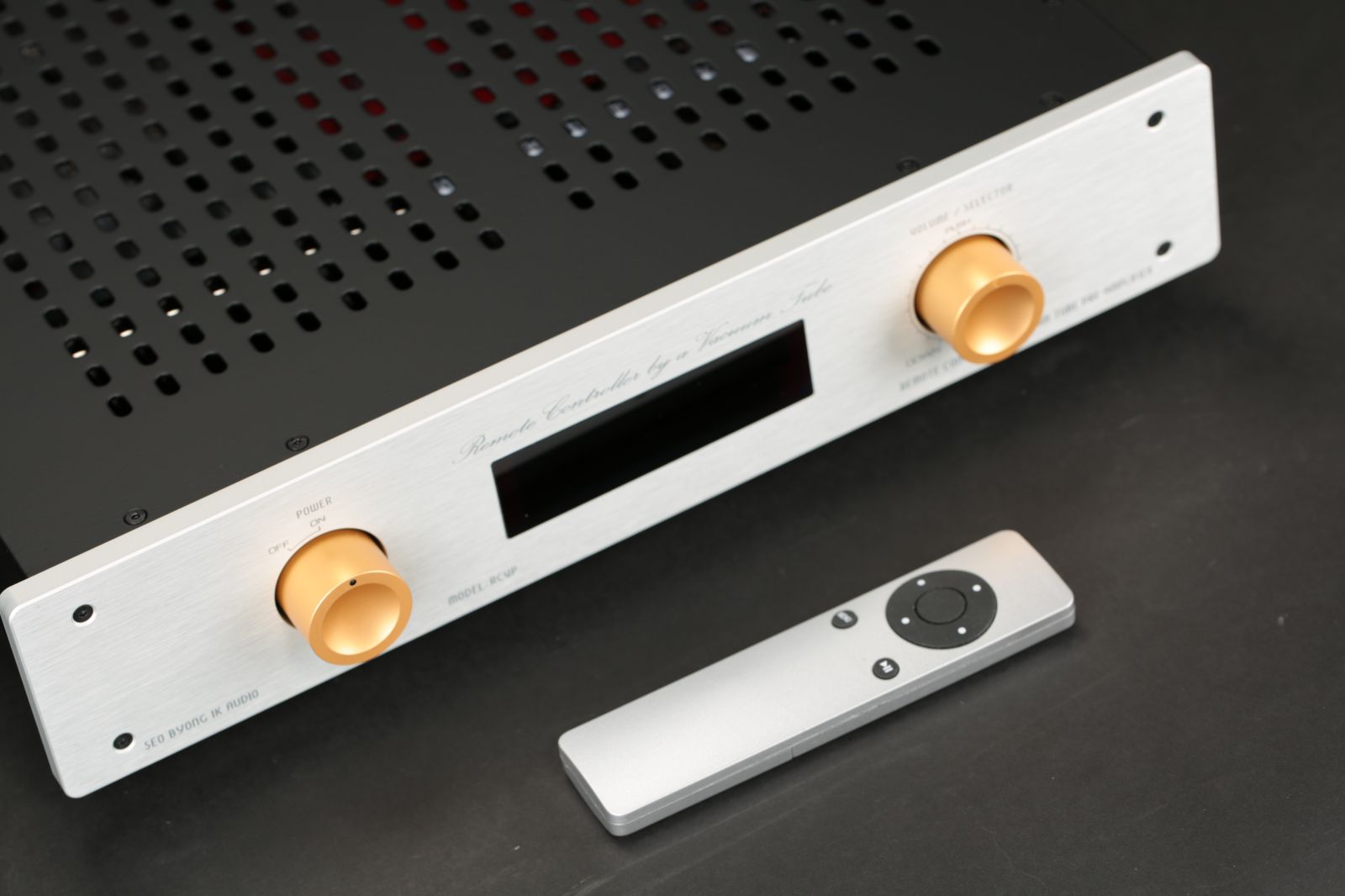

RCVP에 사용되는 리모컨입니다.



리모컨의 4개의 버튼만 사용합니다.

리모컨의 크기는

폭: 38.5mm

두께: 14mm

길이: 151mm입니다.







고맙습니다.
