진공관 리모트 컨트롤러 RCV MK3











RCV MK3는 수광부로 입력되는 리모컨 신호를 마이컴에서 해석하여 입력 선택을 비롯하여 음량을 제어하고 있습니다.

질소 봉입된 22개의 릴레이로 구성된 23단의 아테네이터는 어떤 위치에서도 L/R 편차 없이 음량조절이 가능하고 오랫동안 고장 없이 사용할 수 있다는 장점이 있습니다.



화이트 캐소드 폴로워 버퍼단으로 구성된 출력단에서는 매우 낮은 출력 임피던스를 실현하였습니다.



여기에 사용하는 쌍 3극 소신호 증폭관은

ECC82입니다.



그러나 12AY7이나

ECC83S로 바꾸어 사용할 수 있습니다.



진공관을 바꾸면 음색이 미묘하게 변화하니 나중에라도 바꾸어 보는 것이 좋습니다.



















RCV는 매우 독특한 구조로 이런 구성은 서병익오디오에서 처음 출시하였습니다.

그러다 보니 RCV에 대해 잘 모르시는 분이 많습니다.



빈티지 오디오 기기나 또는

리모컨 기능이 없는 하이엔드 제품에 연결하여 사용하면 음질 손실 없이 리모컨 기능을 수행할 수 있습니다.





당연히 내용을 모르시는 분이라면

리모컨 되는 기기가 무얼 그리 특별한가....   생각하실 수 있지만,

리모컨 기능을 제품에 실장 하는 것은 어려운 일이 아니고 비용도 그리 많이 소요되는 장치도 아닙니다.



그러다 보니 많은 오디오 기기에 채용되고 있지만,

동작 구조상 OP AMP를 사용하게 되고 그로 인한 음질 저하는 피할 수 없는 것입니다.









고급 기기에 리모컨 기능을 실장 한다고 생각하시겠지만, 고가의 하이엔드 제품에서는 오히려 리모컨이 없는 기기가 더 많습니다.

그것은 리모컨 기능을 수행하기 위해 사용되는 OP AMP로 인해 음질이 저하하는 것을 방지하고자 사용할 수 없는 것입니다.



이런 이유로 중저가 오디오 기기에서 널리 사용되고 오히려 하이엔드 제품에서는 리모컨 기능을 보기 어려운 것입니다.







RCV MK3의 리모컨 동작 원리는 이렇습니다.

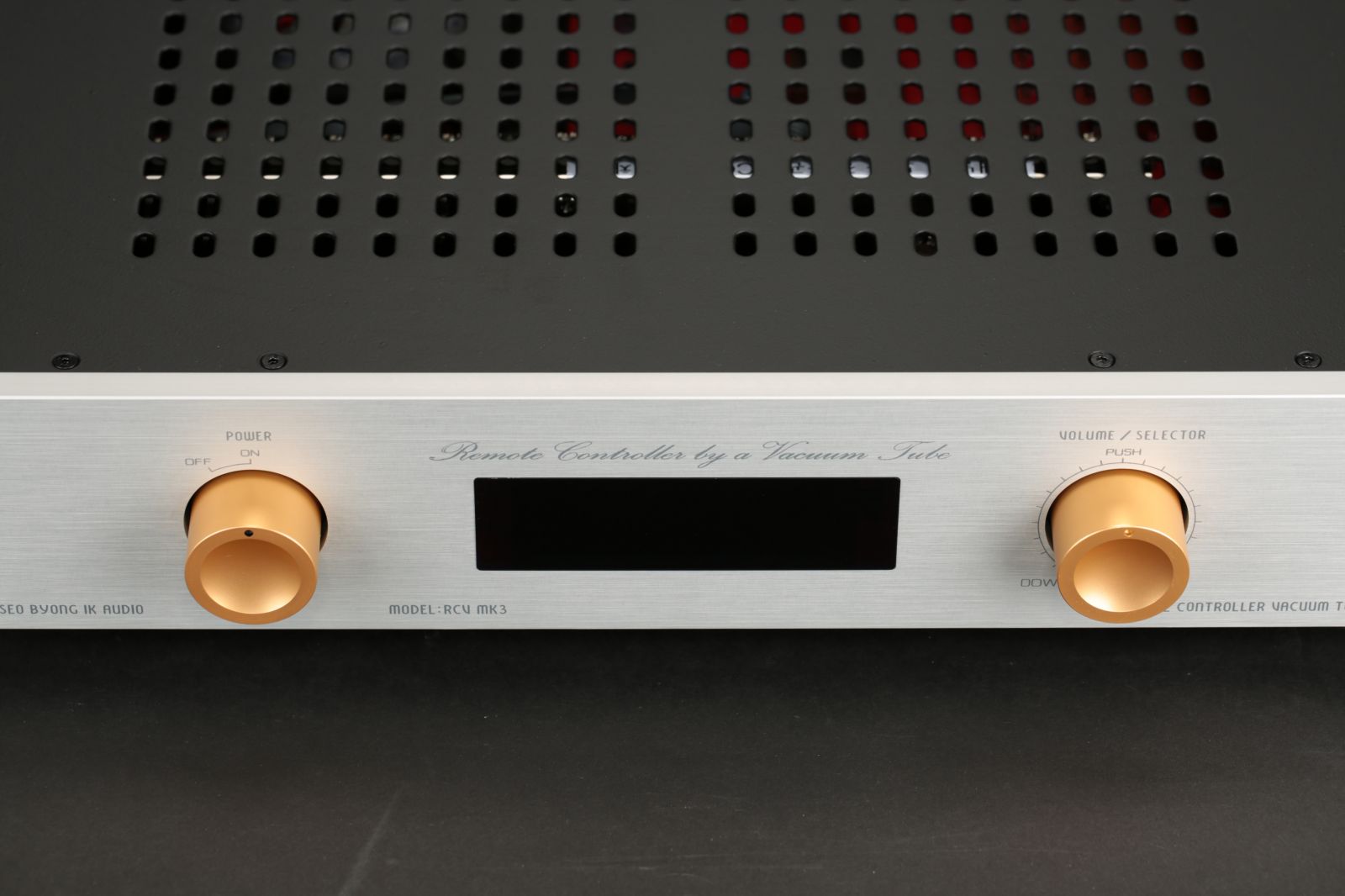

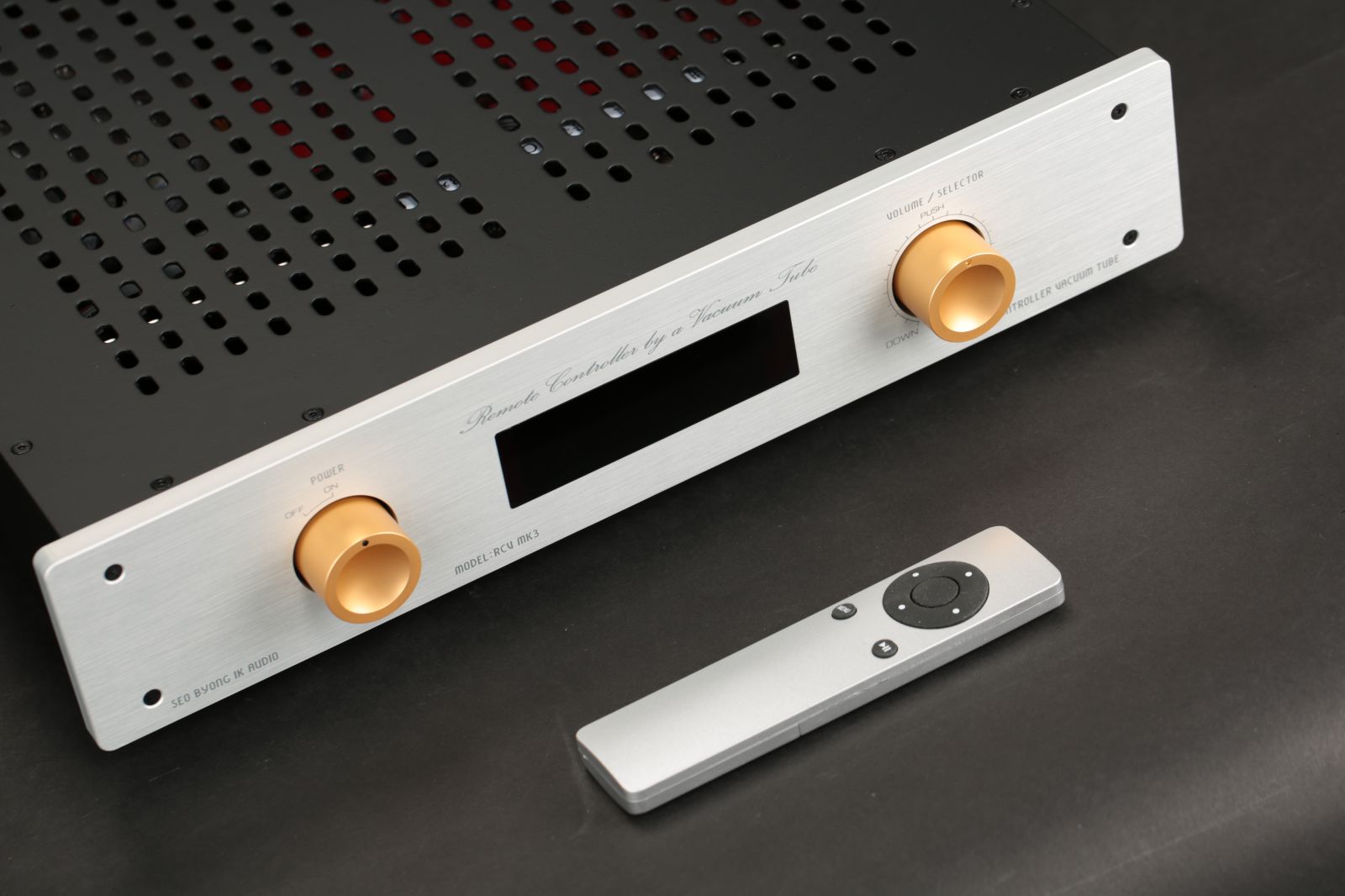

리모컨에서 어떤 신호를 송출하면 전면 판 중앙 디스플레이 우측 내부에 있는 수광부에서 신호를 받아 마이컴에 인가되고 입력된 신호에 상응하는 동작을 릴레이를 통해 구현합니다.



리모컨으로 수행할 수 있는 동작은

1. 볼륨 업, 다운

2. 뮤트 기능

3. 입력 선택 기능 등..  통상적인 리모컨 기능을 수행합니다.





그러나 볼륨을 업, 다운하는 회로는 특별한데,

OP AMP에 의한 전자볼륨이 아니고 단계별로 1% 오차의 메탈저항과 릴레이로 구성된 23단의 아테네이터입니다.



고정밀 저항으로 구성된 아테네이터의 장점은

좌, 우 편차에 없어 음상이 틀어지는 일이 없으며 오랜 기간 동안 안정적으로 동작한다는 것입니다.



즉, 탄소 피막에 먼지가 쌓이거나 탄소 피막이 닳아 잡음이 나는 일은 구조적으로 발생하지 않습니다.













특히, 반도체 파워앰프와의 매칭을 고려한 회로 설계로

반도체 앰프와 매칭하시려는 분도 어려움 없이 반도체 파워앰프와 매칭하여 음질 업그레이드를 하실 수 있습니다.



이번 리모트 컨트롤러 RCV MK3 만 그런 것은 아니고

서병익오디오의 모든 소스 기기는 반도체 앰프와 매칭을 고려한 회로 설계를 하고 있습니다.

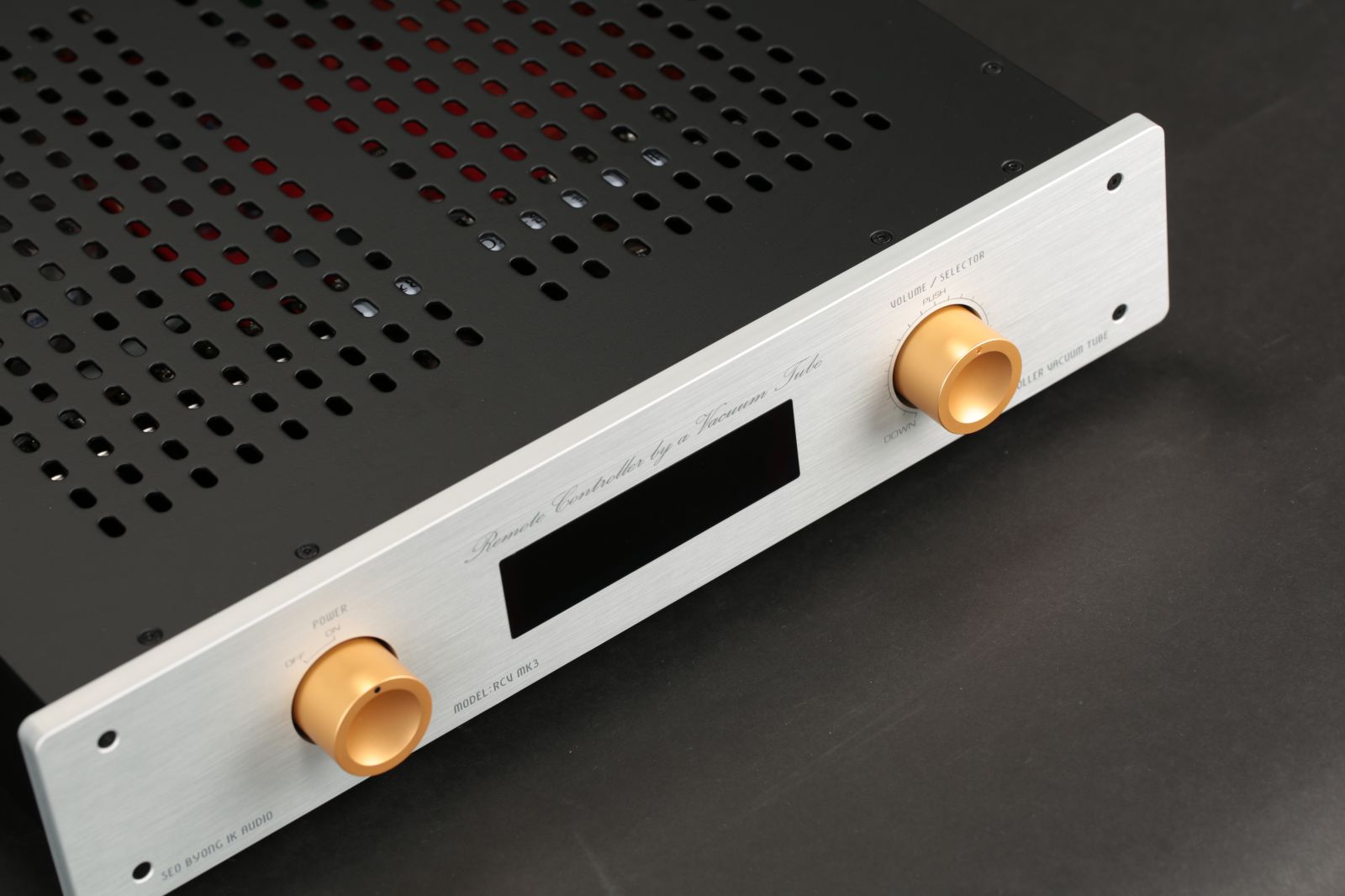

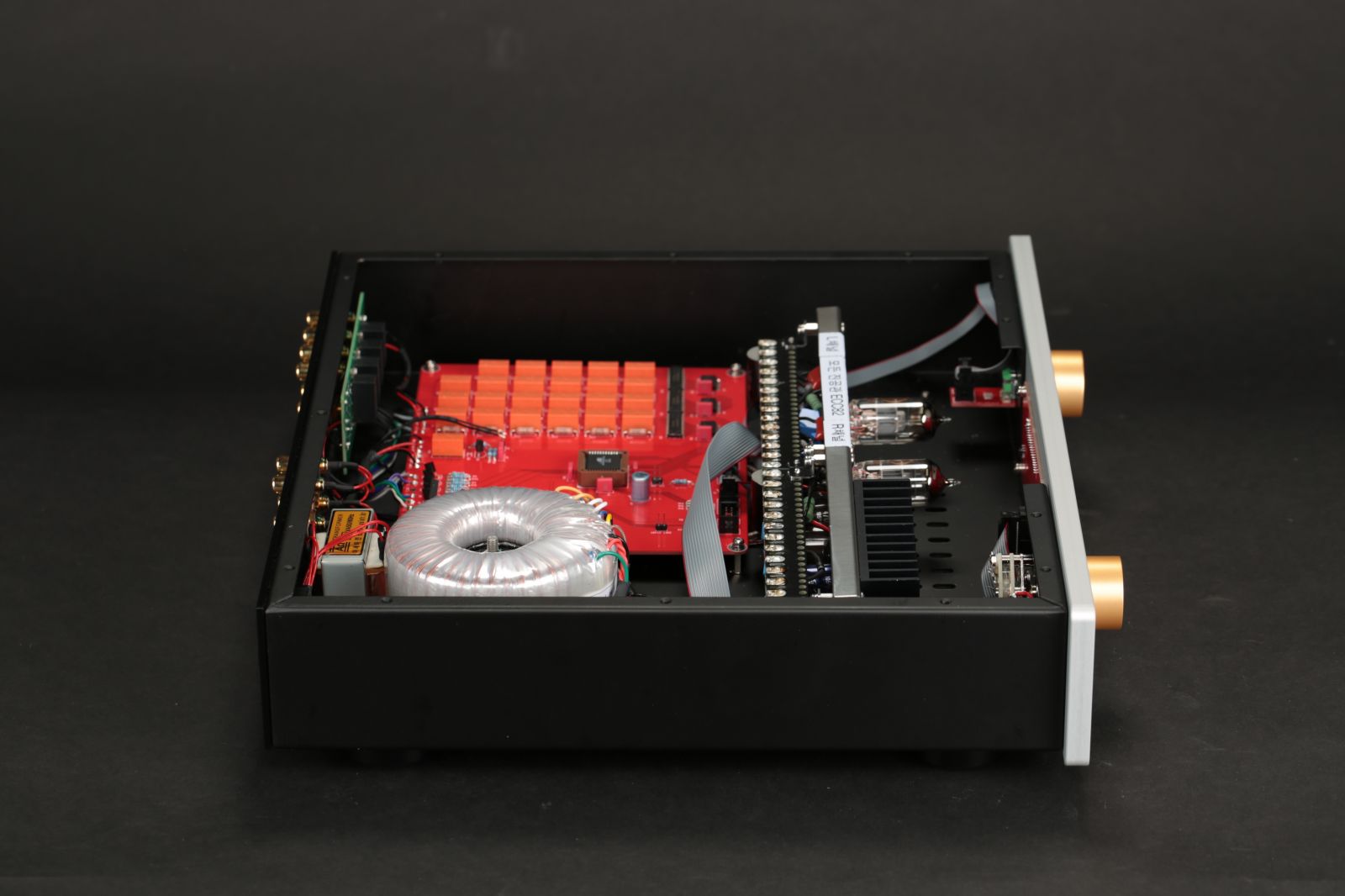

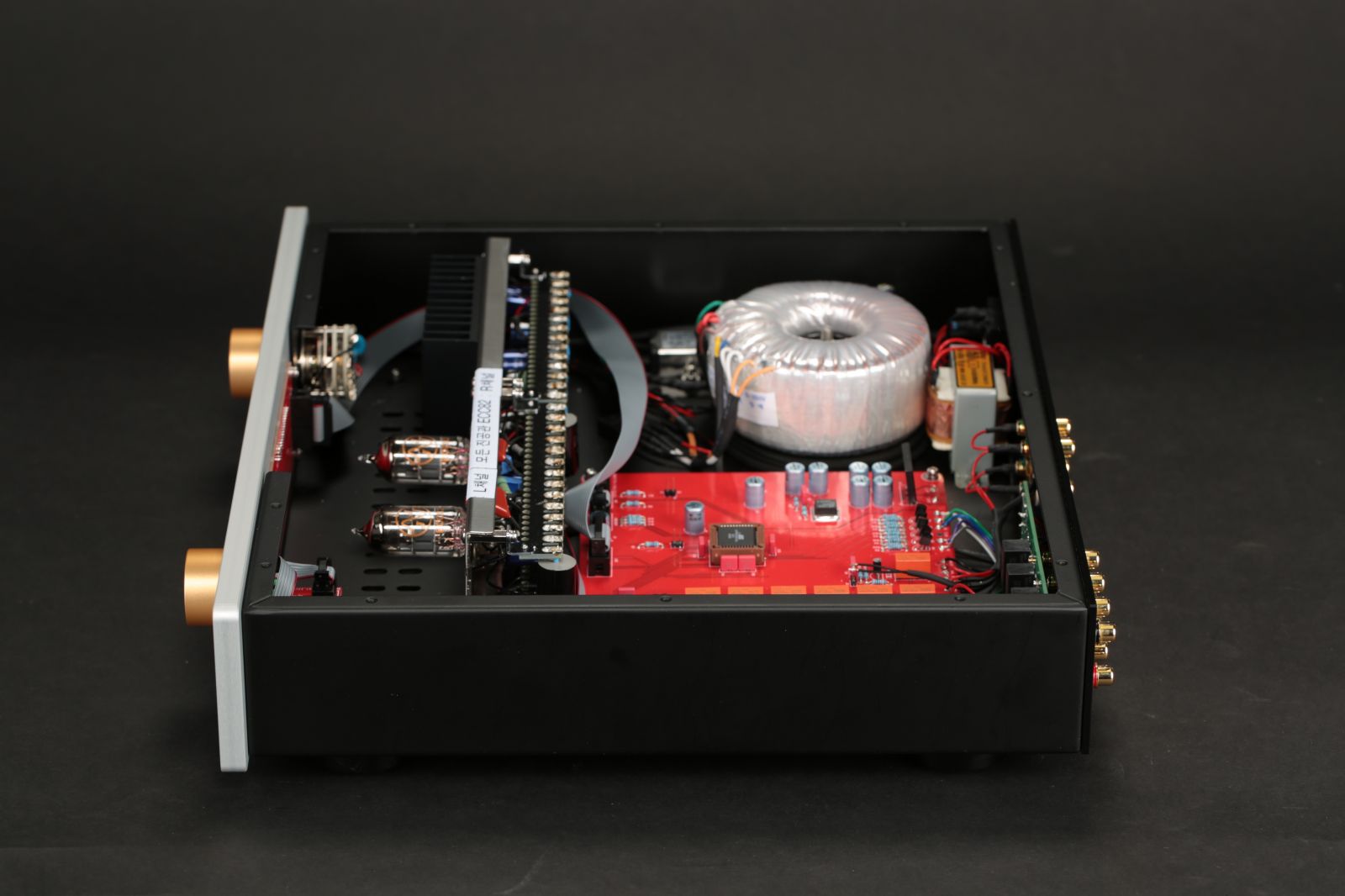

증폭 부가 가장 잘 보이도록 찍은 사진입니다.

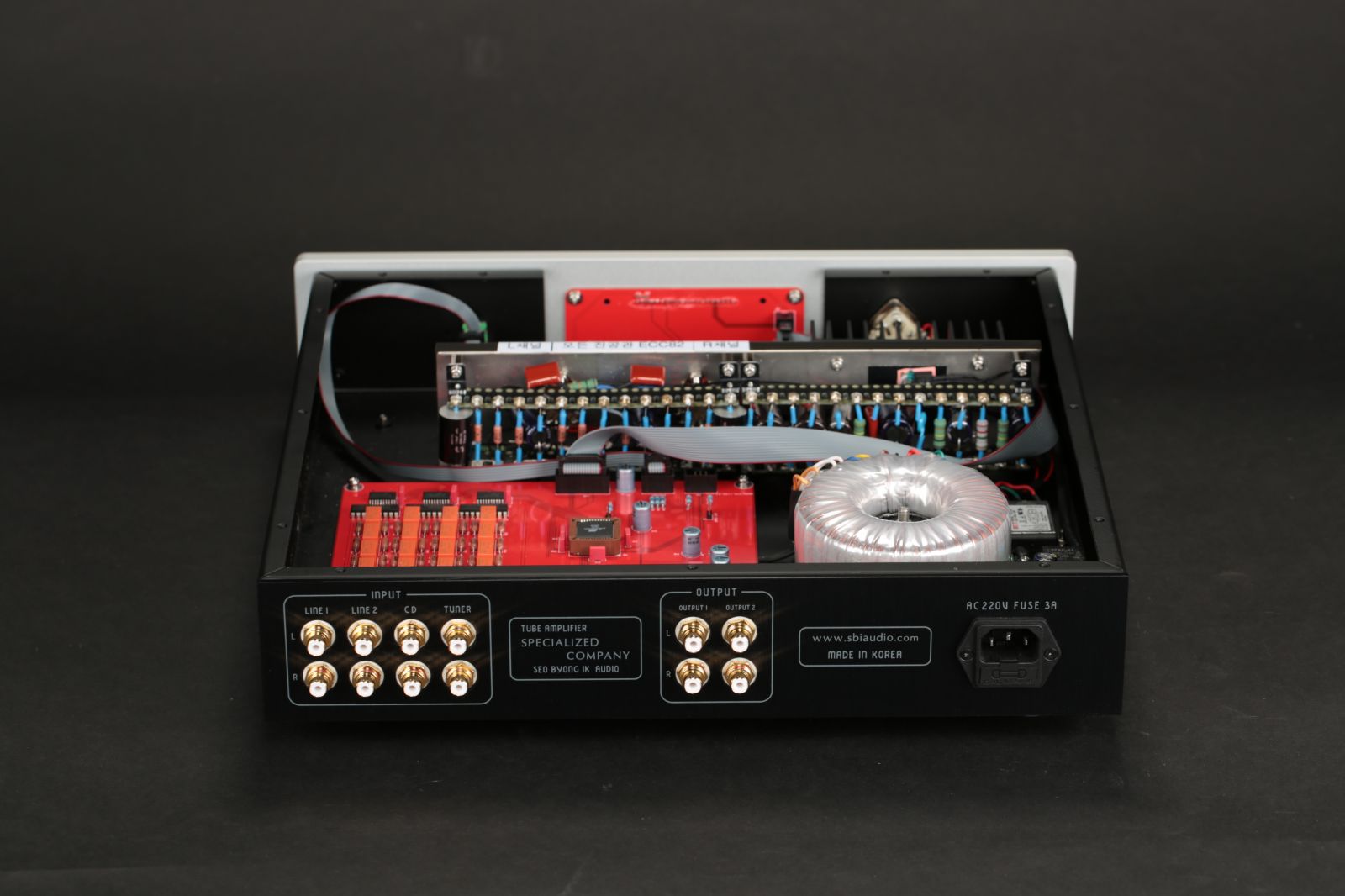

부품의 리드가 러그 단자에 직접 납땜되는 하드와이어링 방식으로 제작되어 잔고장이 없다는 장점이 있고

이론에 입각한 이상적인 배선이 가능하여 잔류노이즈를 크게 줄일 수 있었습니다.



이로 인하여 매우 높은 S/N 비를 실현하였으며 우수한 음질로 완성하였습니다.



오늘 소개하는 RCV MK3는 여** 선생님에게 9월 26일 납품하였습니다.







고맙습니다.
