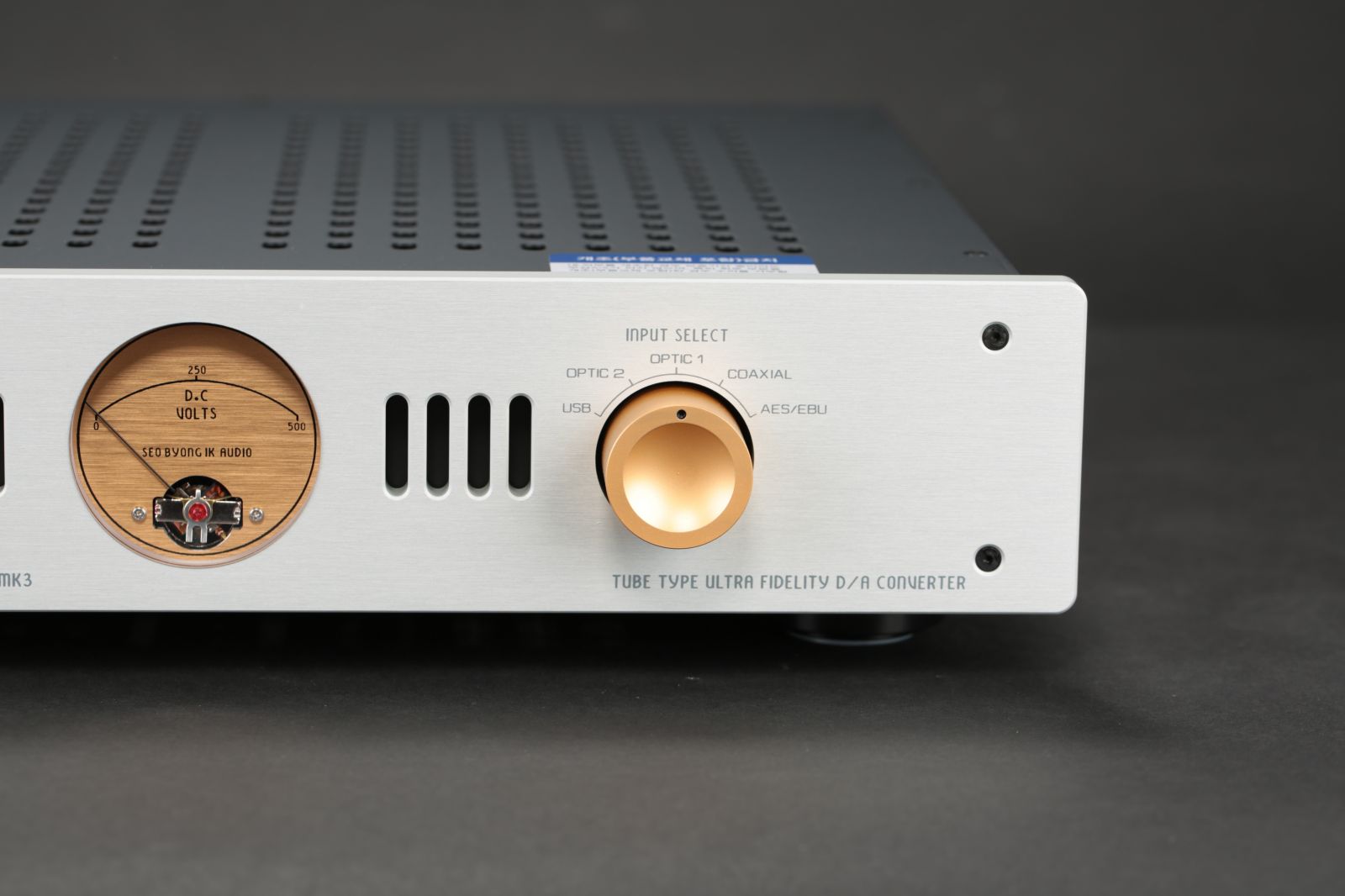

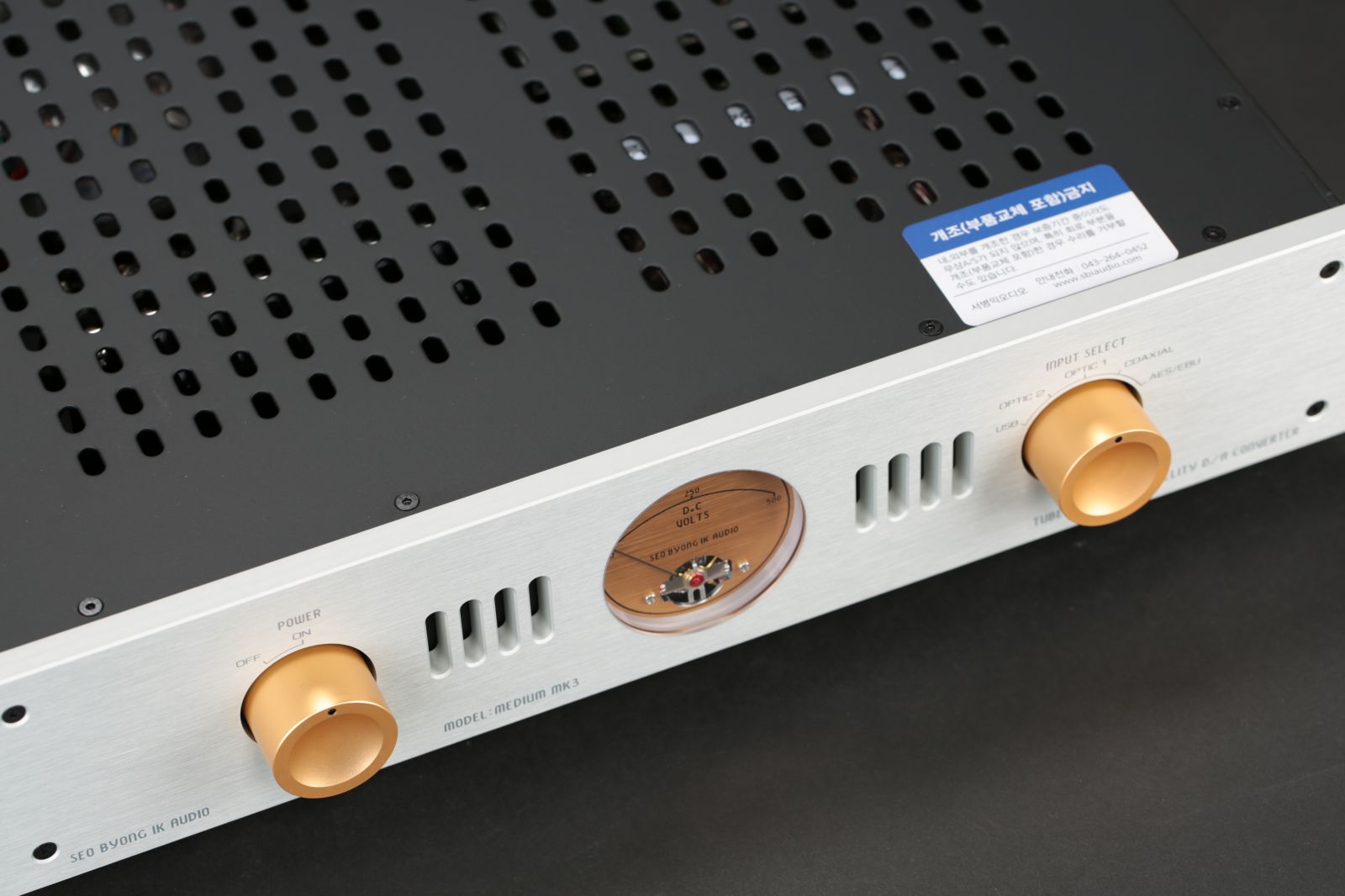

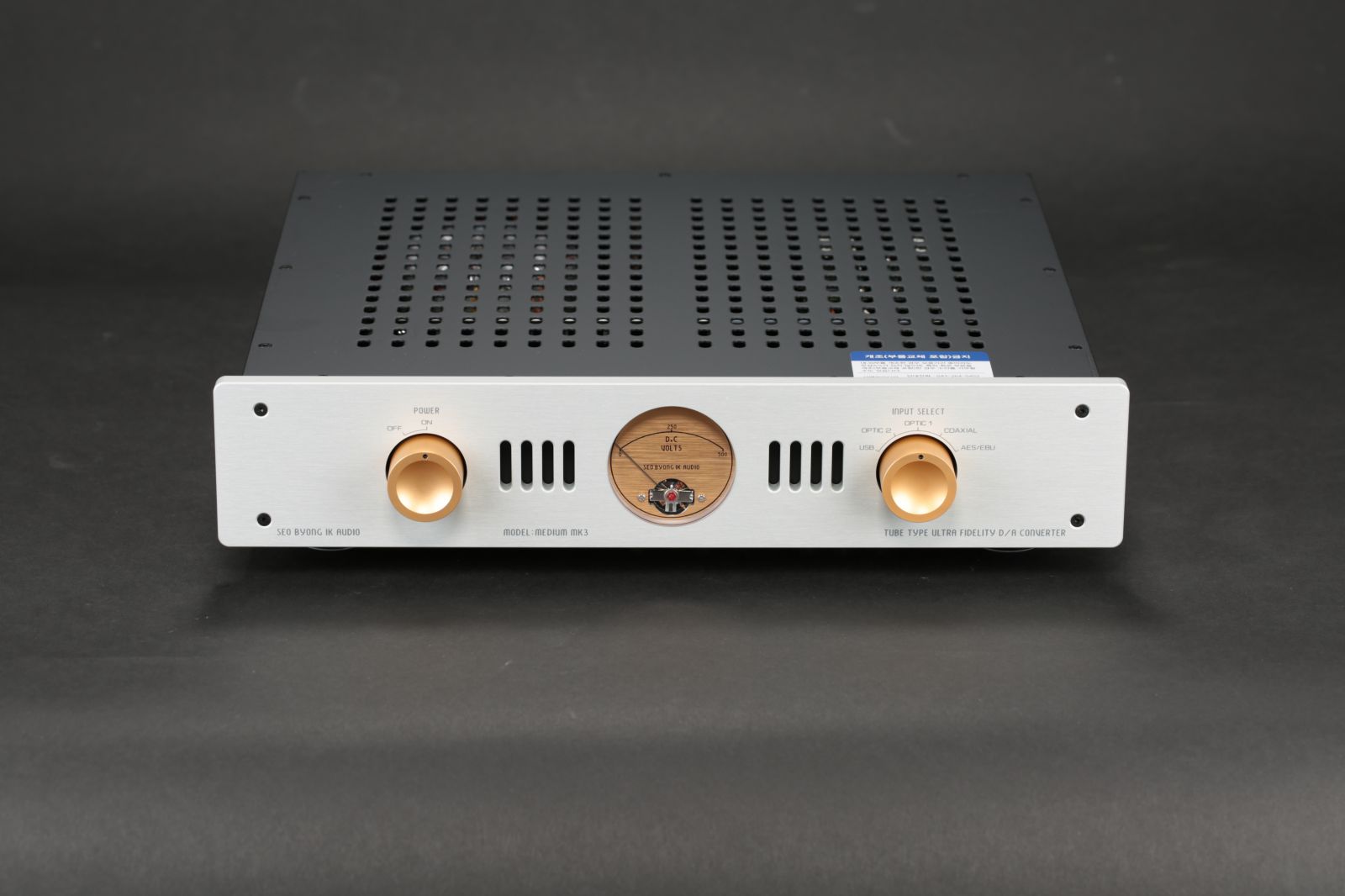

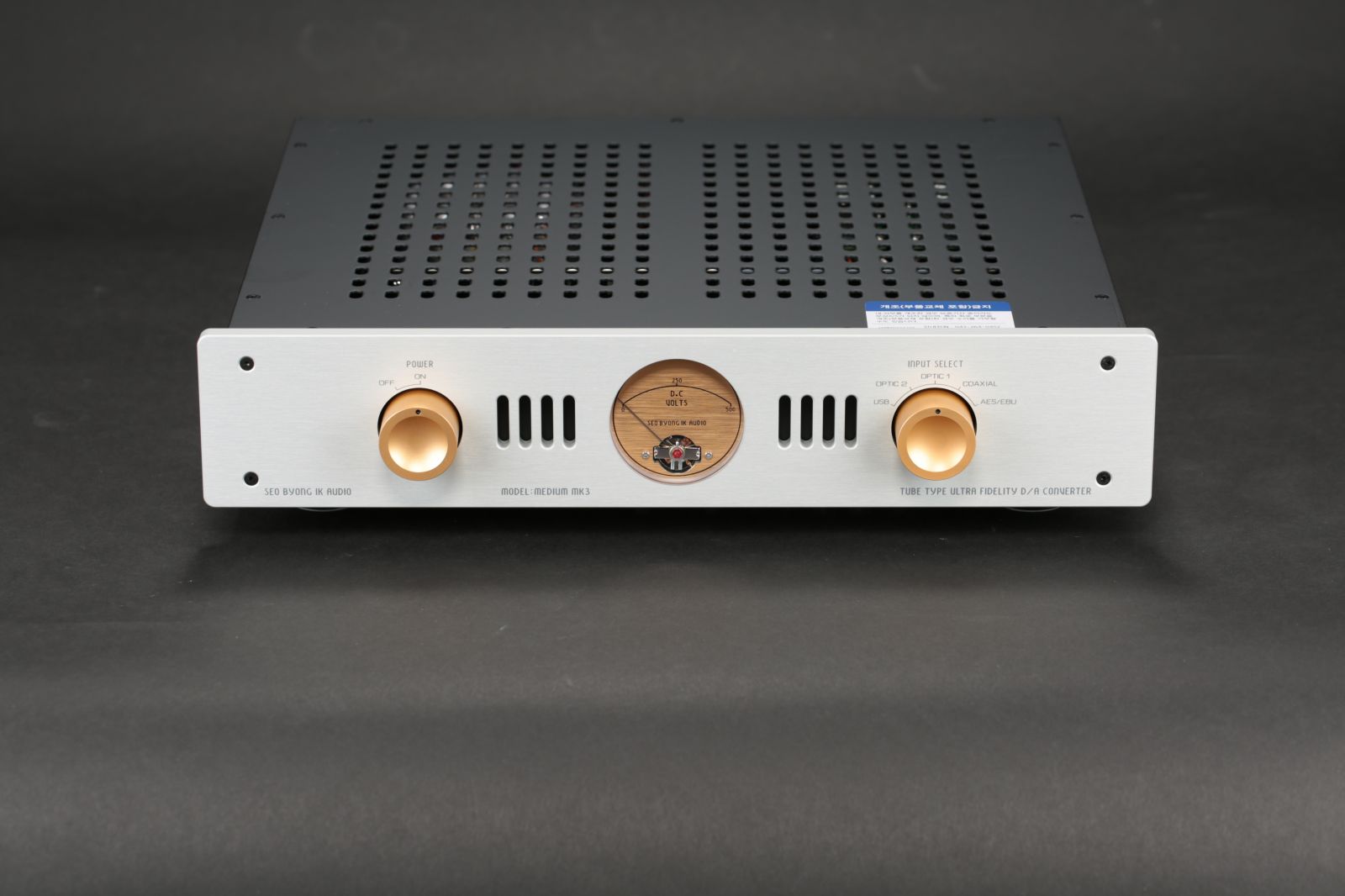

진공관 DAC 메디움 MK3

메디움 MK3입니다.



이번에 받으시는 분은

송** 선생님

조** 선생님

이** 선생님

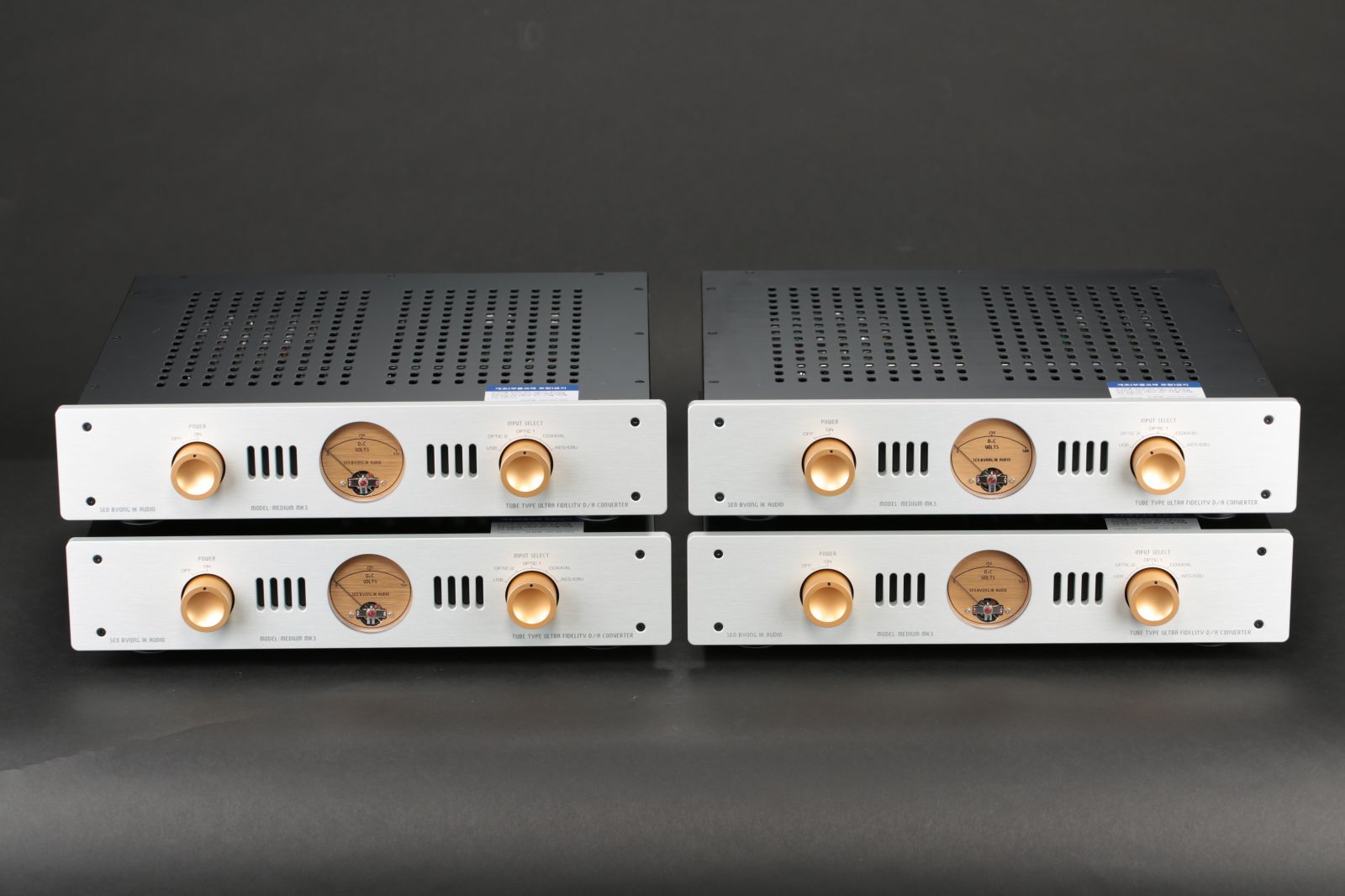

금** 선생님 이렇게 4분입니다.



사정이 있으신 한 분을 제외하고 3대를 로젠택배로 발송하였습니다.

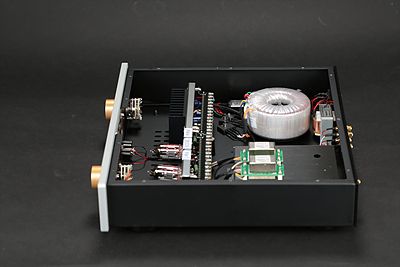

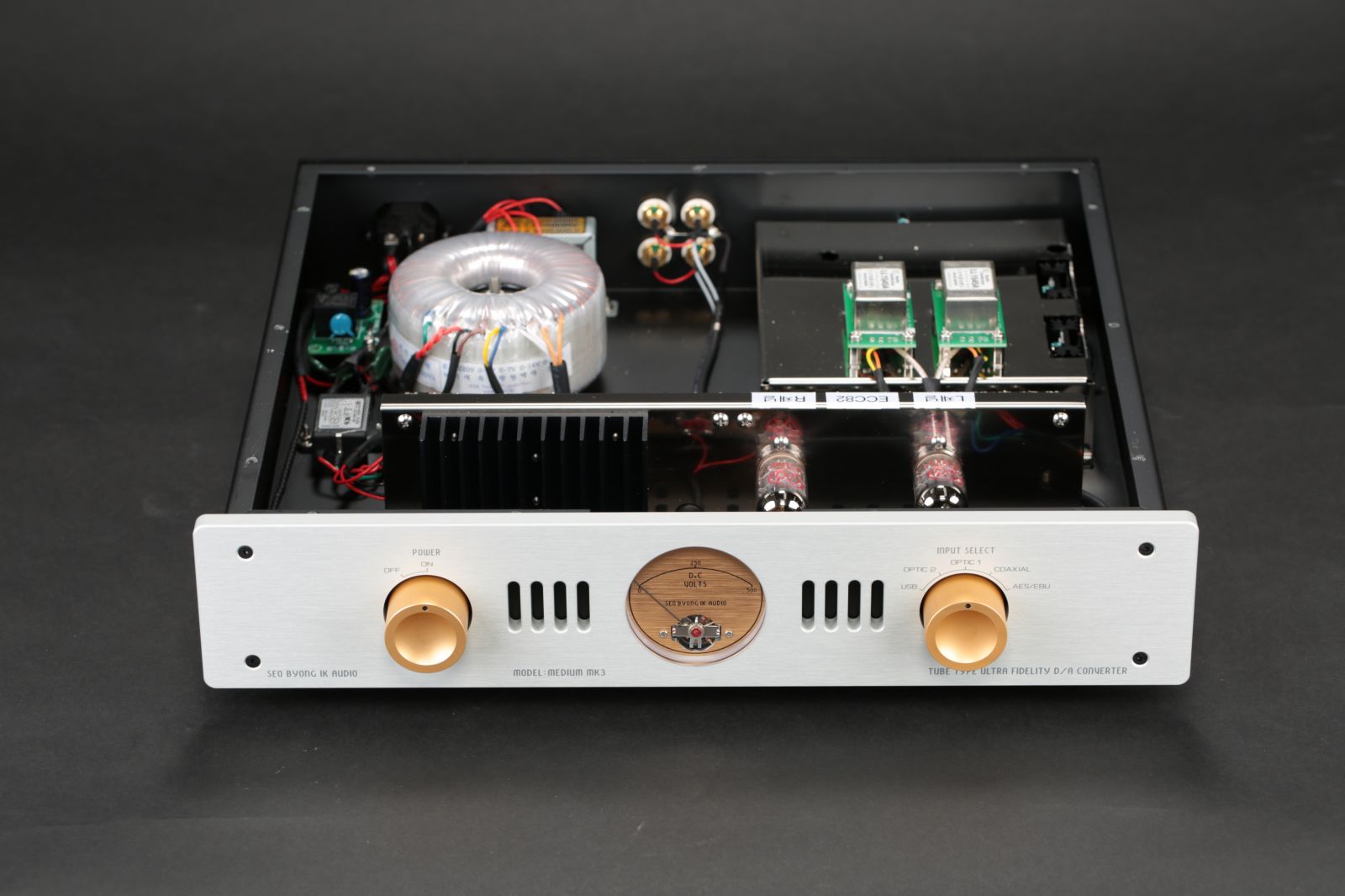

앞서 메디움 MK3는 트랜스로 전류/전압 변환 회로를 구성한다고 하였습니다.



트랜스는 100kHz를 기준으로

100kHz 이상을 취급하는 용도이면 고주파용 트랜스,

100kHz 이하를 취급하는 용도라면 저주파용 트랜스로 분류합니다.





우리는 가청주파수대를 증폭하는 기기를 제작하는 것이기에 I/V 변환용 트랜스는 저주파용으로 채택하였습니다.

그리고 이 트랜스는 당연히 100kHz 이상은 전달하지 못합니다.



양자화 노이즈는 상황에 따라 다르겠지만, 약 300kHz 대역에서도 존재합니다.

그러나 100kHz 이상의 주파수에서는 작용하지 못하는 저주파용 트랜스의 한계로 인하여 자연스럽게 커트됩니다.









이렇게 양자화 노이즈를 완벽하게 제거하는 트랜스 I/V 변환 회로에 소요되는 비용은 OP AMP를 사용했을 때와 비교 시 약 17배 이상 더 소요됩니다.

디지털 음원 기기에 사용하는 버브라운 사의 고급 오디오용 OP AMP를 사용하는 것을 전제로 비교하였을 때의 경우입니다.



이것이 원가절감이 최대의 화두인 양산형 DAC에서 OP AMP를 사용하는 이유이기도 합니다.



요즘 래더 방식의 DAC 칩이 좋은가..!

델타 시그마 방식의 DAC 칩이 좋은가...! 논란이 되는 것 같습니다.

근래 청음실을 찾아주시는 분께서 이런 내용으로 문의하시는 분이 많습니다.



아날로그 기술인 입장에서 디지털 기술을 논하기 조심스럽지만,

근래 델타 시그마 방식은 래더 방식으로 갈 데까지 간 상태이기 때문에 더 높은 향상을 위해 선택한 것이라는데 주목할 필요가 있습니다.



그러나 델타 시그마 방식도 단점이 있습니다.

음이 가늘게 들린다는 것입니다.



이를 개선하기 위해 DAC 칩 제조사에서는 출력단을 병렬로 연결하여 음을 두텁게 하려고 노력합니다.

근래 8개를 병렬로 연결하여 동작한다는 DAC 칩도 보았습니다.

그런데 이런 부분은 진공관으로 출력단을 구성 시 아무런 문제가 되지 않습니다.









진공관 앰프라고 모두 톤이 굵은 소리로 되는 것은 아니지만,

어떻게 설계하느냐.... 에 따라 얼마든지 가능한 내용입니다.



메디움 MK3는 ECC82로 빚어내는 톤이 굵은 소리로 델타 시그마 방식이 갖는 유일한 한계를 극복합니다.







근래 DAC 칩 기술은 상향 평준화되었다고 해도 과언이 아닙니다.

다른 말로는 이제 DAC 칩 때문에 음질이 나쁘다고 말할 수 없는 시대가 되었다는 것입니다.



회로적인 기능 또는 음질 때문에 문제가 되는 DAC 칩이 지금 있을까요...!

만약 음질이 DAC 칩에서 결정된다면 해당 DAC 칩을 사용한 제품은 모두 같은 음질이어야 할 것입니다.









그러나 그렇지 않다는 것을 마니아 여러분께서는 이미 알고 계실 것입니다.

DAC의 음질은 아날로그 단에서 결정되는 것이기에 그렇습니다.



이런 이유로 개별 반도체로 회로를 구성하거나 진공관으로 아날로그 단을 특화한 제품이 출시되고 있습니다.



메디움 MK3에는 버브라운 사의 PCM 1795을 사용하고 있습니다.

부가적으로 성능을 더 높이기 위해 클락 주파수를 안정화하는 회로를 추가하여 TCXO 5ppm 오차로 유지합니다.

PCM 1795는 DSD 128MHz와

PCM 32bit/192kHz까지 지원합니다.

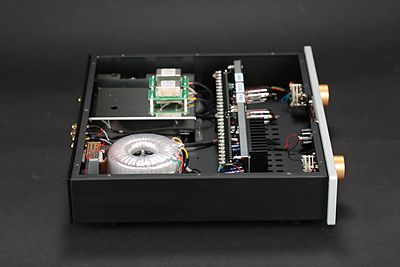

메디움 MK3는 MOS FET에 의한 리플필터를 채용하였습니다.

배터리에 버금가는 완벽한 리플 제거로 높은 S/N 를 실현하였으며 무귀환(NON NFB) 방식의 증폭으로 진공관 고조파가 줄어지지 않아 유려한 배음이 느껴진다는 것이 장점입니다.



디지털 음원을 조금 더 유연하게 듣기 위해서는 배음이 필요합니다.



그러나 진공관이라고 해서 모두 배음이 생성되는 것은 아닙니다.

반드시 무귀환 증폭 방식에서만 풍성한 배음이 생성됩니다.



부귀환(NFB)이 많이 적용되는 양산형 앰프에서는 부귀환(NFB)에 의해 배음이 줄어지므로 줄어지므로 풍성한 배음을 기대하기 어렵습니다.

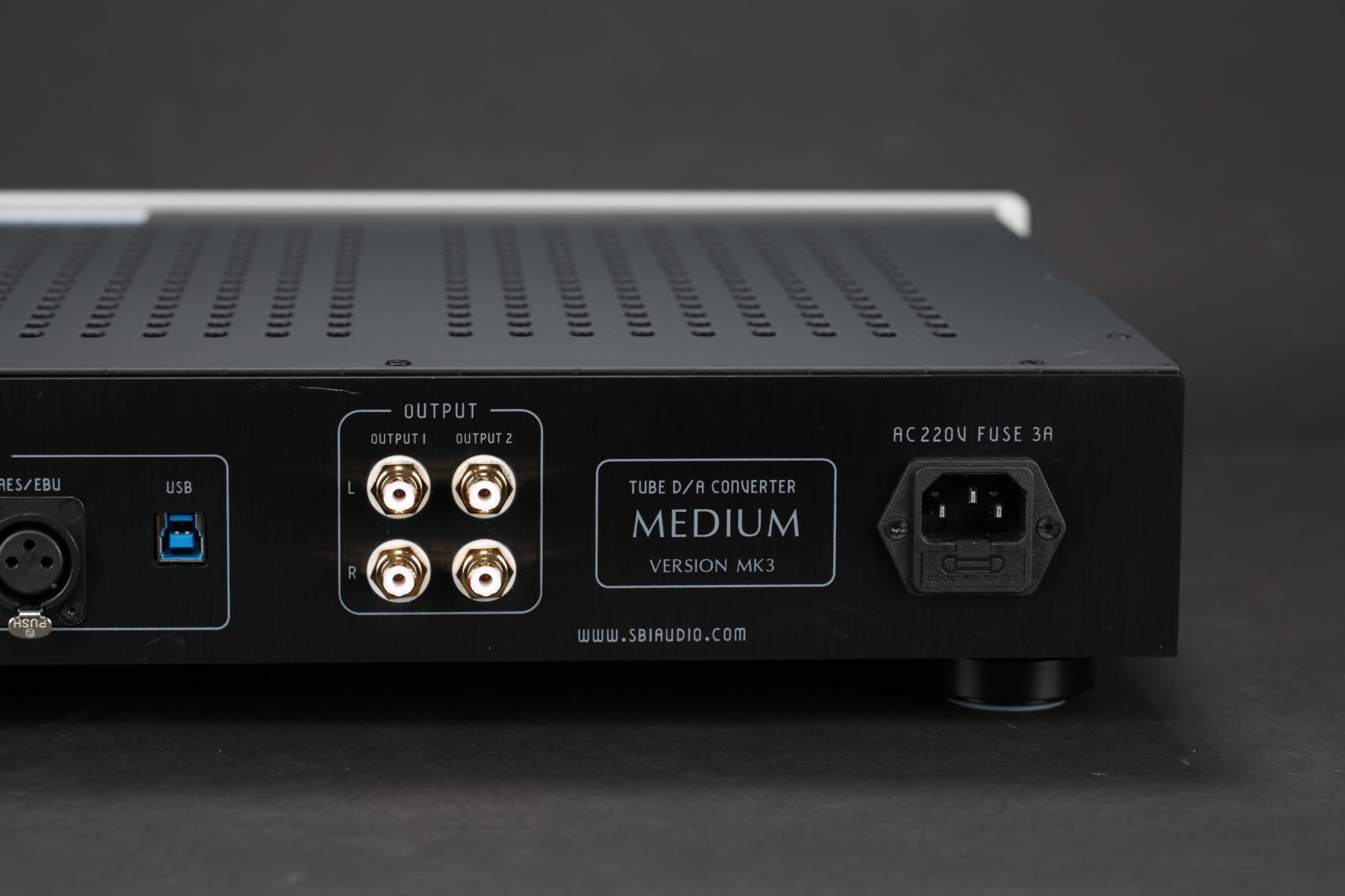

이 홈을 이용하여 뽑아내면 내부에 비상용 3A 250V 퓨즈가 한 개 들어 있습니다.

혹시라도 퓨즈가 끊어지면 사용하실 수 있습니다.



퓨즈 교환하는 과정을 동영상으로 찍어 놓았는데 홈페이지에는 안 올라갑니다.

유튜브에 올릴 정도는 아니어서 못 올려놓았지만, 필요하실 때 언제든지 문자로 보내드릴 수 있습니다.









메디움 MK3을 통해서 음악을 듣다 보면 디지털인가..

아날로그인가... 에

대한 생각이 사라지게 할 정도의 음질입니다.



참고로 음질을 중시하신다면 가능한 한 리니어 전원을 채용한 네트워크플레이어를 선택하실 것을 권유합니다.



메디움 MK3의 제작이 순조롭게 진행되고 있으며,

이제 다음 주면 진공관 DAC 메디움 MK3의 공동제작이 마무리될 것으로 보입니다.

메디움 MK3를 받으시고 조금이라도 불편하시거나 궁금하신 점 있으시면 언제든지 전화 주십시오.







고맙습니다.
