진공관 DAC 메디움 MK3
메디움 MK3 4대입니다.
오늘 로젠택배로 발송하였습니다.
이번에 받으시는 분 성함입니다.
김** 선생님
명** 선생님
간** 선생님
김** 선생님 이렇게 4분입니다.
근래 네트워크 플레이어를 많이 사용하시지만, 메디움 MK3와 컴퓨터를 연결하여 PC-fi를 운영하실 분은 자료실 24번 게시물에 있는 드라이버를 설치해 주십시오.
메디움에 사용되는 진공관은
소신호 쌍 3극 증폭관 ECC82이며 JJ 테슬라 제품입니다.
호환하여 사용하실 수 있는 진공관은 12AU7입니다.
그러나 수명이 다하여 교체할 경우에도 JJ 테슬라 ECC82를 사용하시는 것이 좋습니다.
수십 년 동안 여러 진공관 제조사의 제품을 두루 사용하면서 알게 된 품질의 정도가 JJ 테슬라 제품이 가장 우수하였습니다.
이런 이유로 서병익오디오는 거의 모든 진공관을 JJ 테슬라 제품을 사용하고 있습니다.
다만, JJ 테슬라에서 생산하지 않는 진공관에 한하여 러시아의 일렉트릭하모닉스 및 텅솔 진공관을 사용합니다.
프리앰프 벨루스 XE,
톤 컨트롤러 프리앰프 유니크,
톤 컨트롤러 TCV,
CR형 포노앰프 로샤 SE,
진공관 DAC 메디움 MK3,
진공관 리모트 컨트롤러 RCV MK2,
진공관 리모트 컨트롤 프리앰프 RCVP에 이르기까지 차례로 쌓아놓는 구성으로 시스템을 배치할 수 있도록 외형을 설계하였습니다.
하드와이어링방식으로 제작된 진공관 앰프인데도 이렇게 높이를 크게 낮춘 슬림형 디자인으로 제작하다 보니 전원용 트랜스는 트로이달 트랜스를 사용하였습니다.
트로이달 트랜스는 전류 공급능력이 뛰어나 반도체 앰프에 주로 사용하는데,
고전압 소전류로 구동하는 진공관 앰프에서는 장점으로 작용하지 않고 가격도 비싸지만, 높이를 크게 낮출 수 있다는 외형상의 특징으로 채용하였습니다.
위로 여러 단을 겹쳐놓을 수 있고,
가장 위에 무거운 파워앰프 또는 인티앰프를 올려놓고 사용할 수 있다는 상황을 고려하여 1.5T 철판으로 튼튼하게 제작하였으며 모델이 달라도 전면 폭과 깊이가 동일합니다.
진공관 앰프를 오래 사용하다 보면 열전자가 점점 소진되어 나타나는 전류의 줄어짐 현상(에미션 감퇴)으로 더욱 부드럽고 나긋나긋한 음질로 변해갑니다.
이런 이유로 진공관 앰프를 사용하시는 분이라면,
에이징에 대한 관심이 높을 뿐만 아니라 빨리 에이징을 시킨다고 일부러 수일간 진공관을 켜놓는 경우도 있습니다.
그러나 이렇게 하실 필요가 전혀 없습니다.
에이징이란 진공관 앰프를 오래 사용하다 보면 진공관의 캐소드에서 방출되는 열전자가 서서히 줄어지면서 전류의 양도 줄어지고 그러는 과정에서 소리의 변화로 나타나는 현상을 말합니다.
수일간 앰프를 켜놓는다고 에미션 감퇴현상이 발현되는 것은 아니기 때문입니다.
좌측 노브는 전원 스위치입니다.
세이덴의 셀릭타를 사용하였습니다.
이 셀렉타는 은 도금된 접점 위에 금도금을 하여 접점 수명을 크게 늘린 제품으로 동작 감촉도 좋지만, 장수명이 특징입니다.
그러나 전원 스위치로 셀렉타를 그대로 사용할 수는 없는데 그 이유는 접점의 허용 전류가 그리 크지 않기 때문입니다.
이런 사정을 극복하기 위해 셀렉타로 질소 봉입된 릴레이를 구동하여 전원 스위치로 동작하는 구조로 하였습니다.
이 방식은 튼튼하여 지금까지 릴레이를 포함한 전원 스위치 관련 고장은 단 한 번도 없었습니다.
우측 노브는 입력 선택을 할 수 있는 셀렉타입니다.
전원 스위치와 마찬가지로 일본 세이덴 사의 제품을 사용하고 있습니다.
동작 감촉이 경쾌하고 장수명 제품이라 선택하였습니다.

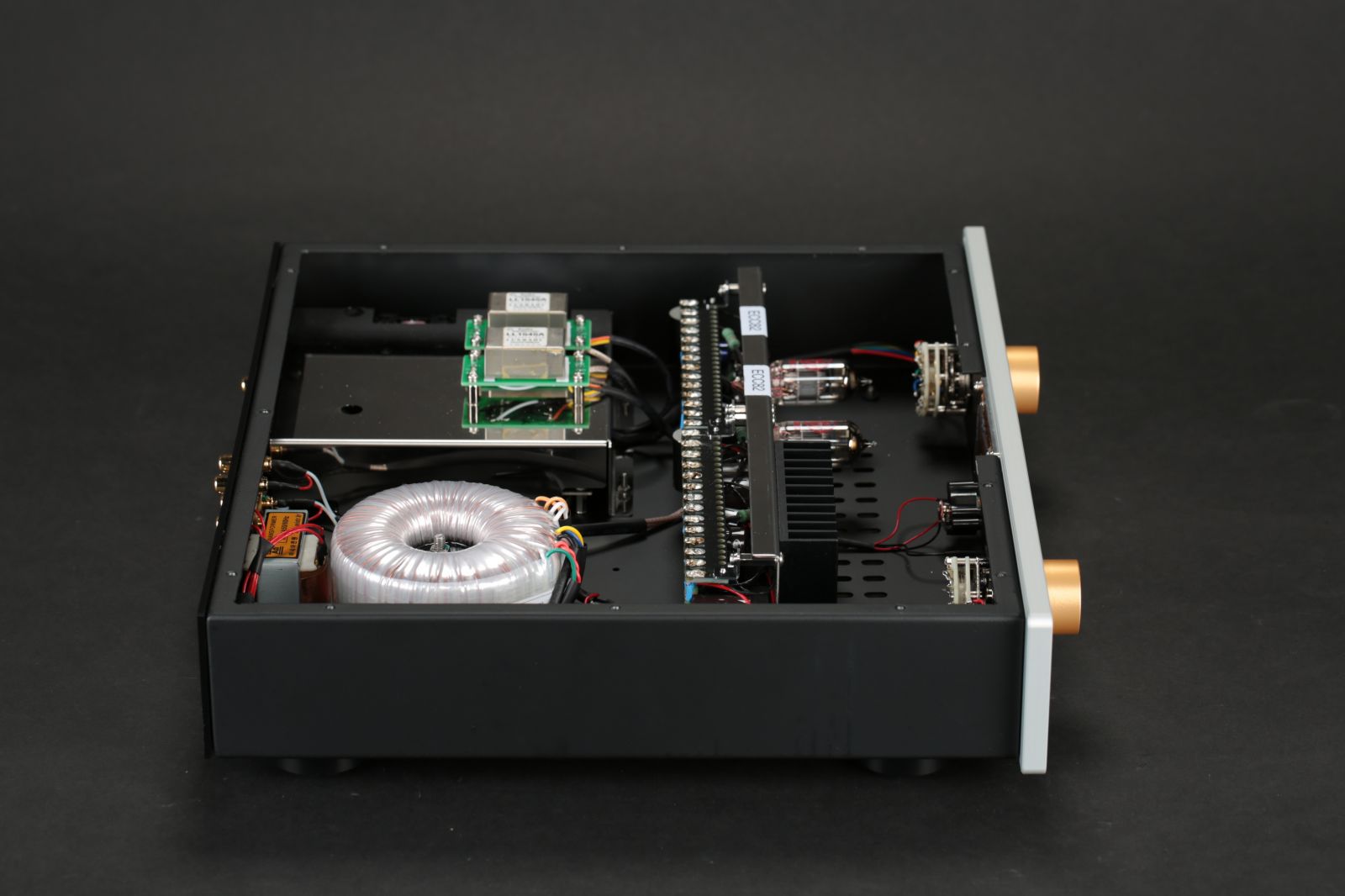

회로부가 가장 잘 보이도록 찍은 사진입니다.
부품의 리드가 러그 단자에 직접 납땜되는 구조인 하드와이어링 방식으로 제작되었습니다.
메디움 MK3는 B+ 전원 전압 300V로 동작합니다.
이렇게 높은 전압으로 동작하는 기기는 하드와이어링 방식으로 제작해야 음질을 비롯하여 수명 등... 좋은 결과를 취할 수 있습니다.
서병익오디오의 모든 제품은 하드와이어링 방식으로만 제작되고 있습니다.
메디움 MK3는 버브라운 사의 PCM 1795를 기반으로
DSD 128MHz와 PCM 32bit/192kHz까지 지원합니다.
부가적으로 성능을 더 높이기 위해 클락 주파수를 안정화하는 회로를 추가하여 TCXO 5ppm 오차로 유지합니다.
디지털 부 제원
◆ 32-Bit Resolution
◆ Accepts 16-, 24-, and 32-Bit Audio Data
◆ Digital Audio input
- USB 2.0 (USB Audio Class 2.0, Support DSD 128, PCM 32bit/192kHz Max.)
- Optic : Optical Cable required(2 EA) 192kHz까지 지원함
- Coax : 75 Ohm Cable required
- AES/EBU : 110 Ohm Cable required
◆ Analog Performance
- Dynamic Range: 123dB
- THD+N: 0.0005%
◆ Sampling Frequency: 10kHz to 200kHz
◆ PCM Data Formats: Standard, I2S, and Left-Justified
◆ DSD Format Interface Available
◆ Frequency Response : 20Hz ~ 20kHz
- Sine Wave Based @0dB
- 20Hz : 0dB
- 20kHz : 0dB
아날로그 부 제원
1. 주파수 특성
하한 주파수 : -3dB 4Hz
상한 주파수 : -3dB 53.2kHz
2. 논클립 출력전압 : 51V
4. 사용 진공관 : 전압 증폭관으로 ECC82/ 12AU7 × 2개
5. 크기 : W390 D370(단자류 포함) H93mm
메디움 MK3의 후면입니다.
좌측부터 5계통의 입력 단자가 있습니다.
옵티컬 1, 옵티컬 2, 코엑셜, 디지털 밸런스 AES/EBU, USB 이렇게 5 계통의 디지털 입력을 받을 수 있습니다.
메디움 MK3의 출력 단자입니다.
중앙에는 두 조의 RCA 출력 단자가 있습니다.
우측에는 AC 인렛트가 있습니다.
인렛 단자 내부에는 250V 3A의 예비용 퓨즈가 들어있습니다.
오늘 첫 납품이지만,
제작은 순조롭게 진행되고 있습니다.
다음 주 금요일 6일에 4대를 납품하고 13일 이전에는 모두 납품할 수 있습니다.
메디움 MK3를 받으신 후 조금이라도 불편하시거나 궁금하신 점 있으시면 언제든지 전화 주십시오.
고맙습니다.
