A급으로 20W+20W의 출력을 뽑아내는 인티앰프 델리카투스 파라렐입니다.



델리카투스 파라렐을 제작하여 청음실에서 히어링 테스트를 하던 중 어제 판매를 하였습니다.



완성 후 사진은 찍어 놓았으나 요즘 많이 바쁘고

피곤하기도 하여 작업실에 소개 글 올리는 것을 차일피일 미루던 차에 오늘 소개합니다.





20230728델리카투스 파라렐 008.jpg





스피커의 감도만 높다면 A급으로 10W+10W의 출력이 나오는 델리카투스 GE로도 사용상 큰 문제는 없습니다.



2009년 출시된 델리카투스는

메인으로 사용하시는 분이 많을 정도로 매력적인 음색이지만, 스피커를 바꾸게 되면 출력 부족을 느끼실 수 있습니다.



그 이유는 근래 출시되는 스피커들의  음압감도가 점점 낮아져서입니다.



몇 년 전만 해도 음압감도 89dB 정도의 스피커들이 주류였는데,

이제 86dB의 음압감도를 갖는 스피커들이 더 많이 보입니다.



그러다 보니 이렇게 낮은 음압감도의 스피커를 제대로 구동하기 위해서는 더 높은 출력을 갖는 앰프가 필요해집니다.



앞서 소개한 음압감도 89dB와 86dB의 음압 차이는 3dB입니다.

음압감도가 3dB 작아졌으니 같은 음량으로 듣기 위해서는 출력이 2배 더 높아져야 합니다.



스피커의 감도가 -3dB 낮아졌다는 것은 스피커의 효율이 절반으로 낮아졌다는 것을 의미합니다.

그러니 같은 음량으로 듣기 위해서는 2배 더 높은 출력의 앰프와 매칭해야 동일한 음량으로 들을 수 있는 것입니다.





20230728델리카투스 파라렐 007.jpg







델리카투스 파라렐의 회로는 출력을 두 배 더 높이기 위해 사용된 EL84 관 4개를 구동 할 드라이브 전압을 더 올리기 위해 드라이브 단 회로가 개선되었고 전체적인 이득이 조금 더 증가하였습니다.





회로 일부가 개선되고 출력이 증가하면서 음질 향상 효과가 더 해져 델리카투스 파라렐의 음질을 들어 보신 분은 정말 좋아하십니다.





20230728델리카투스 파라렐 005.jpg

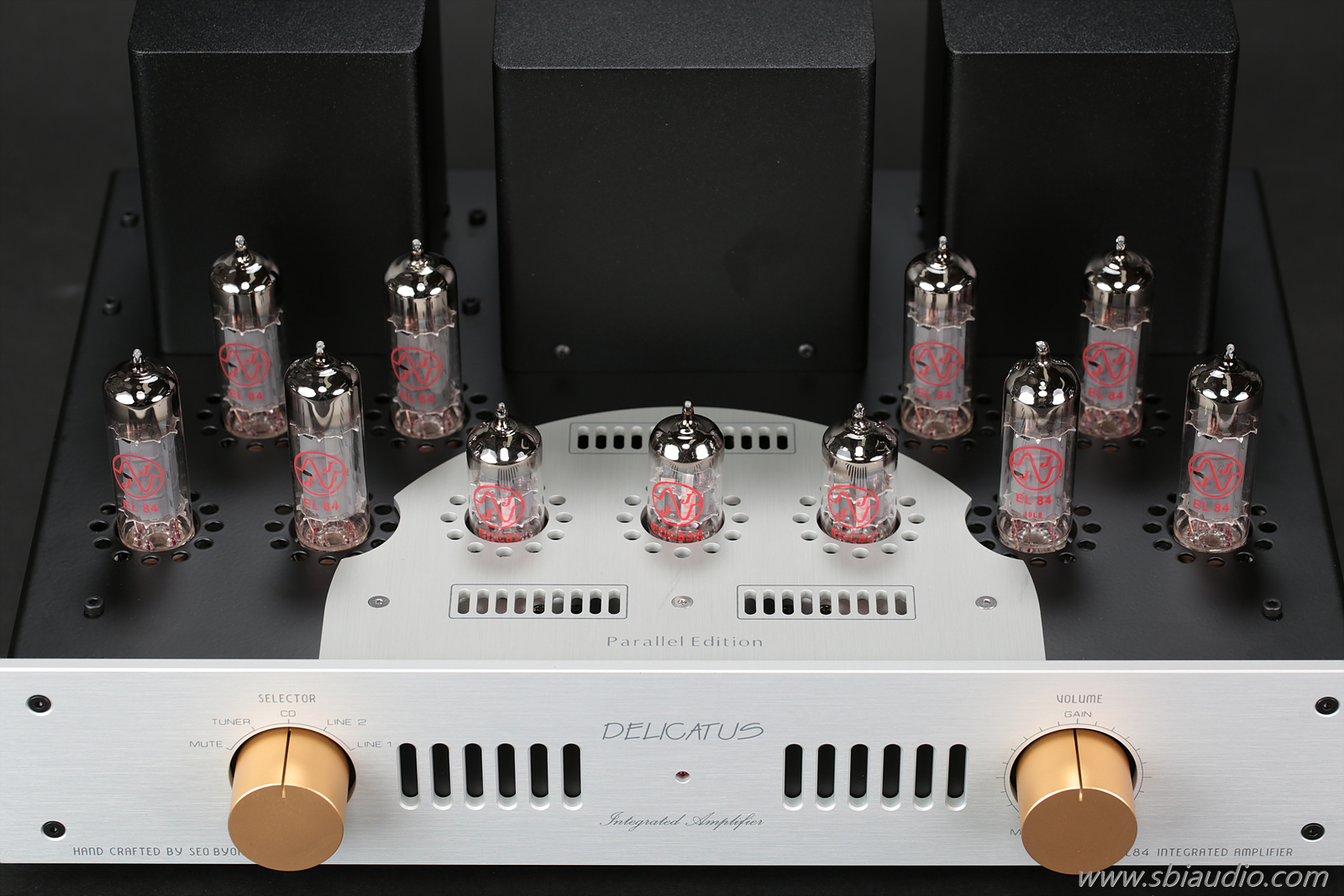

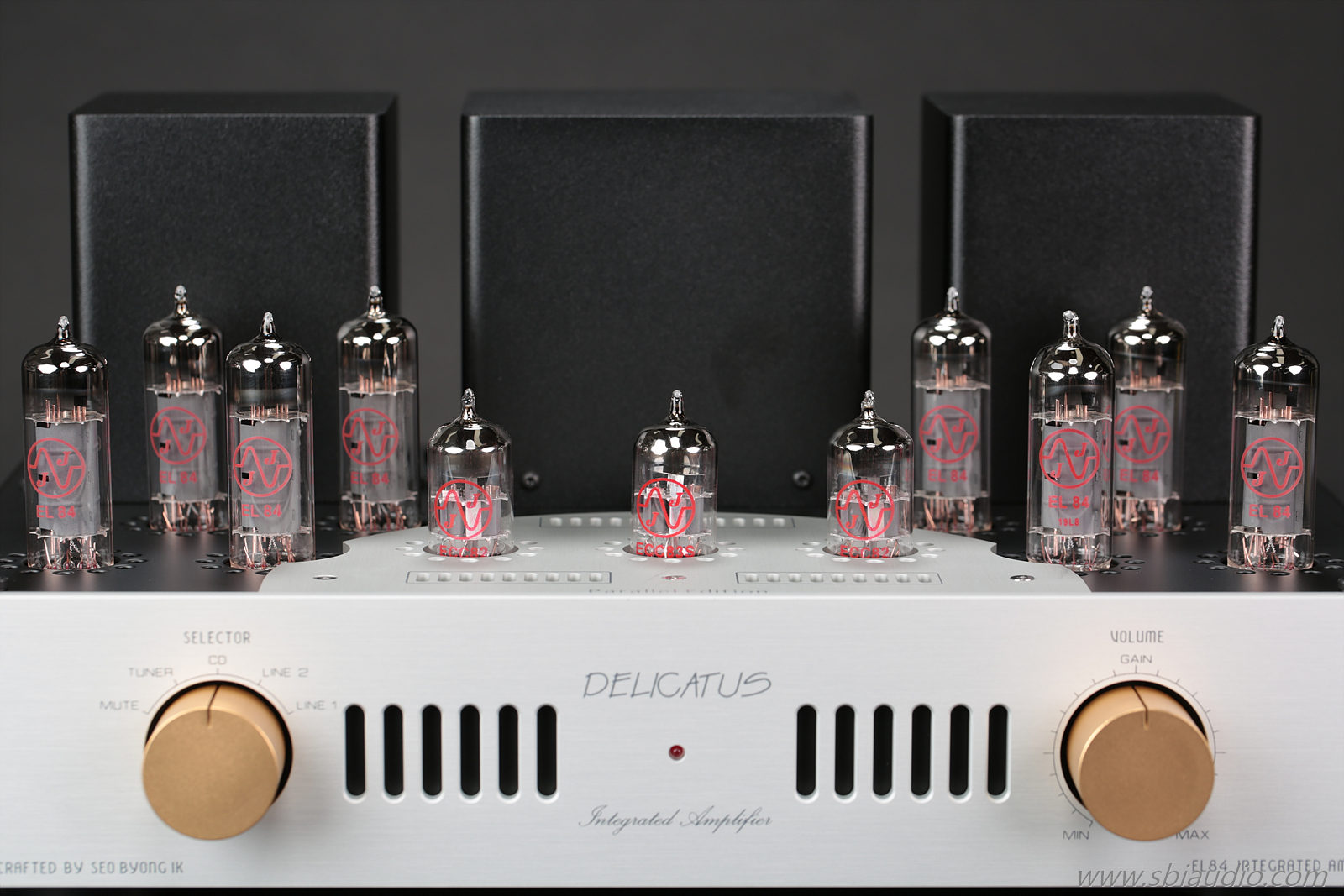

델리카투스 파라렐에는 EL84가 총 8개로 사용되므로 공간 확보를 위해 깊이가 조금 길어졌습니다.



전면에서 보면 진공관으로 숲을 이른 듯 풍성해 보입니다.



필요하신 분을 위해 그릴도 같이 만들었습니다.

델리카투스의 모든 버전에 사용하실 수 있습니다.



한 번 더 강조하자면,

델리카투스 초기모델은 물론이고 버전에 상관없이 잘 맞습니다.

혹시라도 아기가 다칠까... 마음 쓰실 수 있는 내용이어서 그릴을 준비하게 되었습니다.



멋진 외관을 고려하시는 분도 선택하실 수 있습니다.

그릴이 있으면 훨씬 더 고급스럽게 보이고 분위기가 달라집니다.





델리카투스 파라렐의 전기적 특성입니다.



. 델리카투스 파라렐의 전기적 제원

1. 실효 출력: 20W + 20W
2. 형식: EL84 A급 PPP 방식의 인티앰프
3. 주파수 특성: 3W 출력 시
하한 주파수: -3dB  6Hz
상한 주파수: -3dB 80.5kHz

4. 이득(GAIN): 220배

5. 사용 진공관: EL84/ 6BQ5 × 8, ECC83S/ 12AX7 × 1, ECC82/ 12AU7 × 2
6. 크기: W390  H175  D315
7. 무게: 15.7Kg

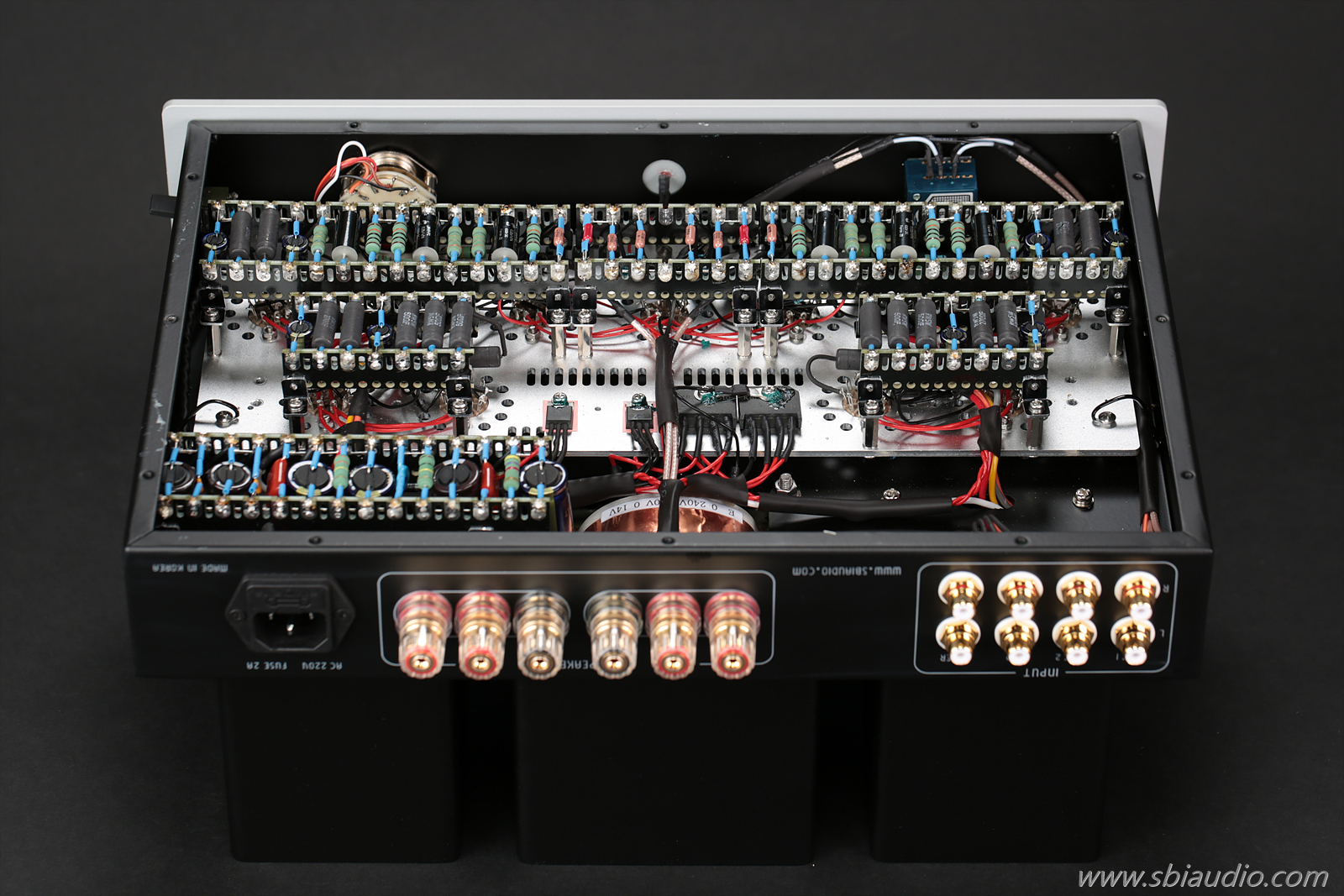

델리카투스 파라렐의 내부입니다.

20230728델리카투스 파라렐 019.jpg







서병익오디오의 모든 앰프가 그렇지만,

델리카투스 파라렐의 내부를 보면 참 정성들여 제작한 앰프구나..... 라는 생각이 드실 겁니다.



부품의 리드가 러그 단자에 직접 납땜되는 하드와이어링배선을 하여 우수한 전기적 특성을 취할 수 있습니다.

하드와이어링 방식은 이론에 입각한 이상적인 배선이 가능하고 러그 단자에 부품이 직접 납땜된다는 특징으로 냉땜에 의한 고장이 없습니다.



초기 부품의 특성을 얼마나 오래 유지하는가에 대한 내용으로 경년변화 특성이 있습니다.

그리고 경년변화가 적은 부품이 곧 고급 부품입니다.



이렇듯 물량 투자를 충분히 한 고급 앰프이기에 대를 물려 사용할 수 있는 앰프라고 소개하고 있습니다.



그러나 앰프가 튼튼하다고만 하여 대를 물려 사용하지는 않습니다.

음질이 마음에 들지 않는다면,

하루도 사용하지 않는 것이 오디오마니아의 마음이기에 앰프의 음질이 우선하지 않는다면, 결코 대를 물려 사용하지 않을 것입니다.





또 한 가지는 하드와이어링으로 제작하면 이상적인 배선이 가능하여 음질도 좋아집니다.

이런 이유로 잘 만들어진 하드와이어링 진공관 앰프를 사용하시다 PCB로 제작된 진공관 앰프를 사용하신다면 그 차이를 실감하실 것입니다.

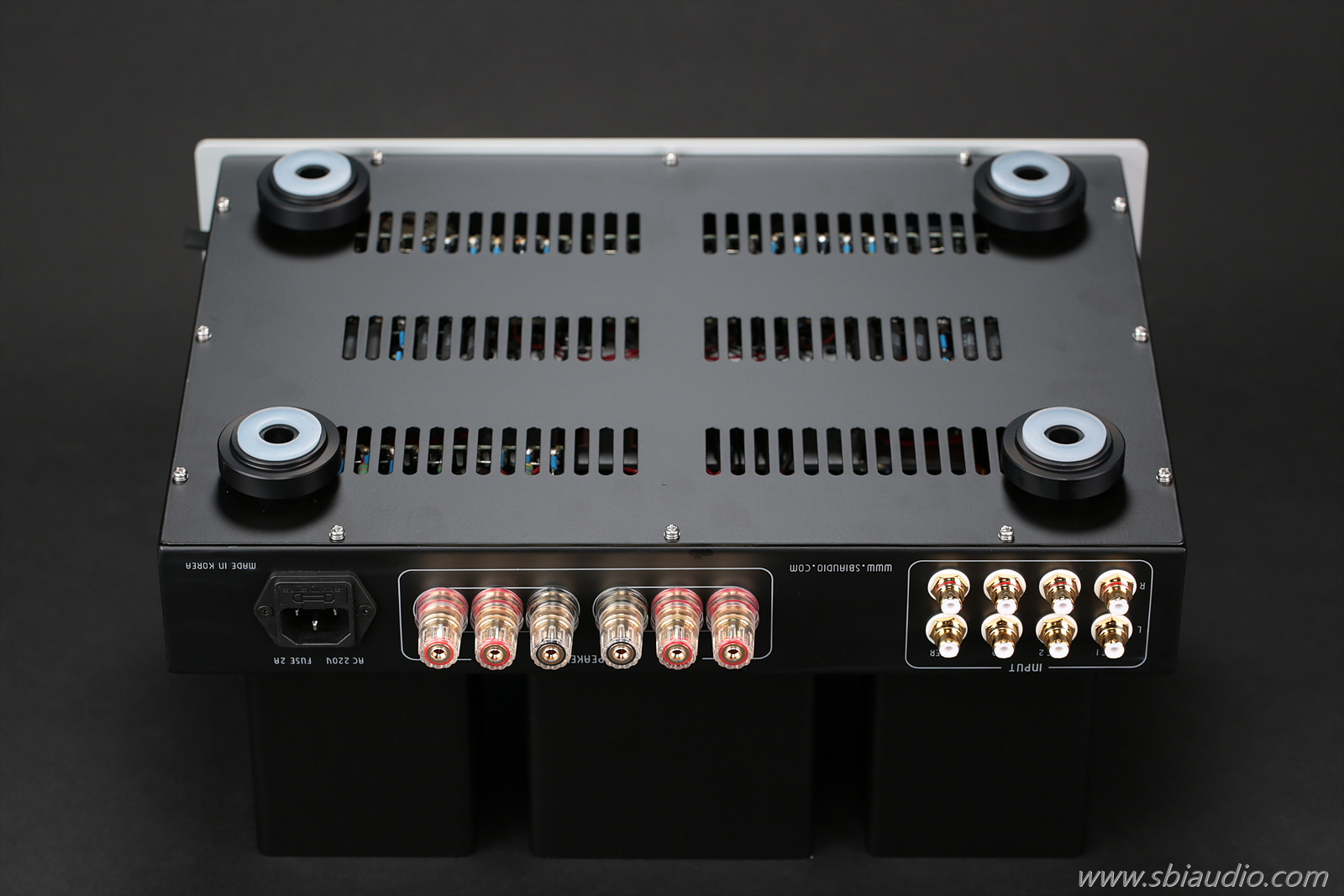

델리카투스 파라렐의 하판을 체결한 사진입니다.

20230728델리카투스 파라렐 021.jpg







델리카투스 파라렐의 후면입니다.

20230728델리카투스 파라렐 012.jpg





좌측부터 LINE 1, LINE 2, CD, TUNER 순으로 RCA 입력 단자가 있습니다.





20230728델리카투스 파라렐 013.jpg

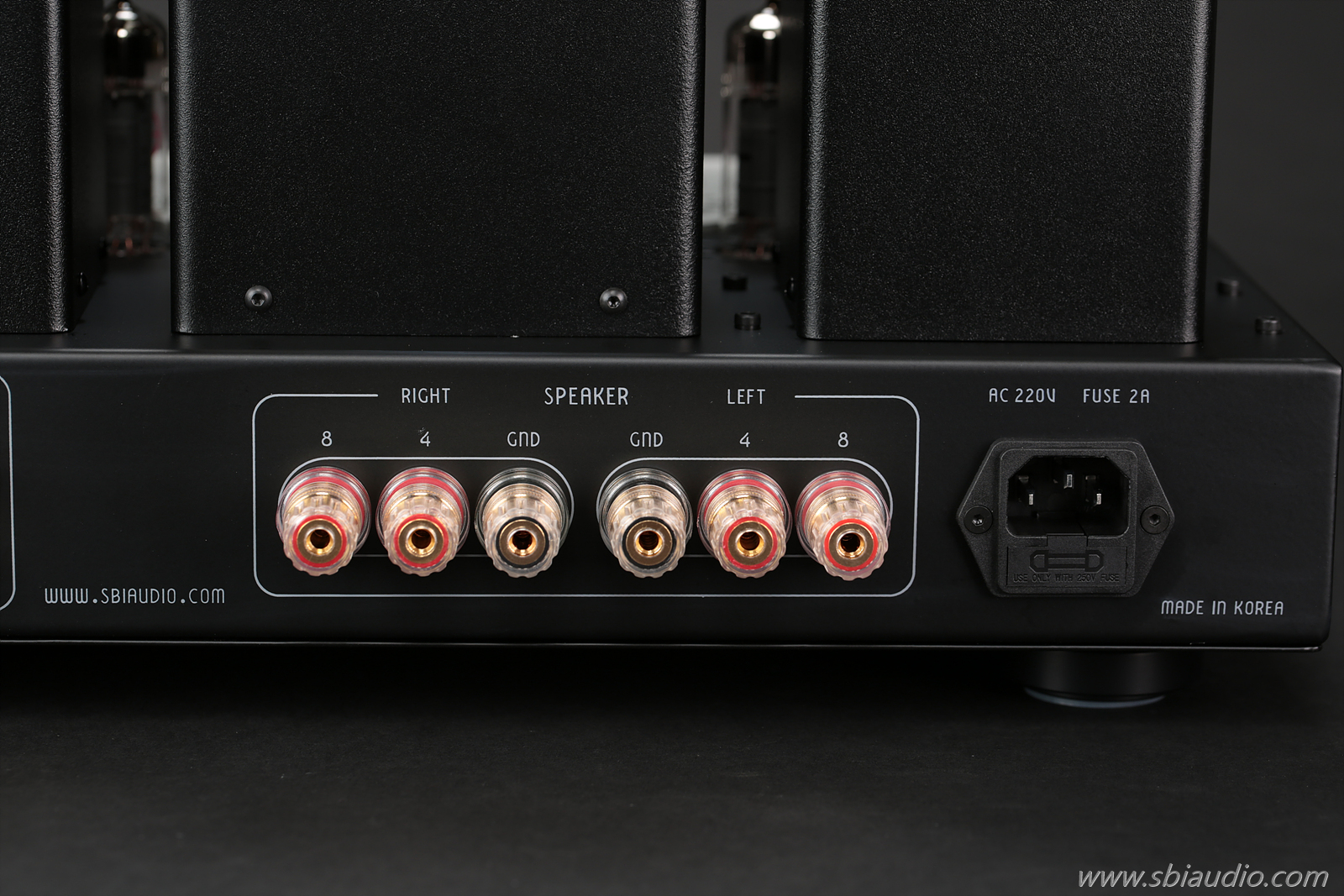

중앙에는 4옴과 8옴 스피커를 연결할 수 있는 바인딩 포스트 단자가 있습니다.







후면 사진 한 장 더 있습니다.

20230728델리카투스 파라렐 015.jpg







델리카투스 파라렐은 음압 감도가 낮은 스피커를 사용하시는 분을 출시하였지만,

조금 여유 있는 출력을 원하시는 분도 선택하실 수 있습니다.



출력은 20W로 2배 높아졌지만,

가격이 2배 높아진 것은 아니기에 관심가져 보실 만한 제품이라 생각되실 겁니다.





그동안 델리카투스의 출력에 대한 아쉬움을 말씀하시는 분은 있을지라도 음질에 대해 불만을 말씀하시는 사례를 보신 적이 없으실 겁니다.



14년이라는 긴 세월로 검증받은 델리카투스에 A급으로 구동되는 20W+20W의 출력을 겸비한 매혹적인 소리의 델리카투스 파라렐에 많은 관심 가져 주시기를 기대합니다.





20230728델리카투스 파라렐 002.jpg





어제 유** 선생님에게 납품되었습니다.



고맙습니다.
