델리카투스 GE입니다.



EL84는 플레이트 손실이 낮아 큰 출력을 뽑아내지는 못하지만,

독특한 음색은 매력적이어서 좋아하시는 분이 많습니다.





20230218델리카투스 GE-1 001.jpg





EL84의 매력적인 음색을 알고 계시는 마니아분을 위해 충분한 물량투자로 고음질로 완성한 델리카투스를 발표하였습니다.



델리카투스의 설계 목표가 높은 출력이었다면

EL84에서 최대로 뽑을 수 있는 출력인 17W+17W로 제작하였을 것입니다.



델리카투스는 고음질이 목표이므로 A급으로 구동하였고 출력은 조금 줄어 10W+10W가 되었습니다.

그러나 충분한 물량투자로 스피커 구동력은 오히려 증가하였습니다.



내용을 잘 모르시는 분은 출력이 높으면 스피커 구동력이 좋을 것이라 생각합니다만,

출력과 스피커 구동력의 상관 관계는 비례하지 않습니다.



델리카투스 GE의 음질을 들어 보신다면,

출력과 스피커의 구동력이 비례하지 않는다는 사실을 체험으로 경험하실 겁니다.





델리카투스 GE의 초단은 쌍 3극 소형 전압 증폭관인 ECC83S/12AX7을 사용하여 증폭합니다.

ECC83S/12AX7은 가장 진공관다운 음색이라는 평가를 받고 있으며 달콤한 음색이 특징입니다.



ECC82로 구동되는 드라이브 증폭단은 낮은 출력 임피던스와 여유 있는 드라이브 전압으로 EL84를 완벽하게 드라이브합니다.

ECC82는 디퍼런셜 회로로 구동되며 이상적인 위상분리를 하고 있습니다.



현재 가장 이상적인 위상 분리회로는 디퍼런셜 회로이며 무조정으로 완벽하게 위상을 분리합니다.



푸시풀 회로에서는 위상분리 회로가 반드시 필요하고 얼마나 우수한 위상분리 회로를 채용하고 있는가... 가 음질을 결정할 정도로 중요한 부분입니다.







20230218델리카투스 GE-1 002-1.jpg







진공관 앰프를 처음 접하시는 분은

수치로 보이는 작은 출력 때문에 부족하지는 않을까... 염려하십니다만,

진공관 앰프 10W의 출력은 반도체 앰프 100W에 버금가는 음감이 나오므로 결코 작다고 할 수 없습니다.





오디오를 즐기다 보면 적당한 출력에 음질 위주로 고급스럽게 제작한 자그마한 인티앰프가 필요할 때가 있습니다.

이런 상황이라면 델리카투스 GE가 돋보일 것입니다.



달콤한 음질에 풍성하면서도 단단하고 탄력 있는 저음과 절대로 쏘지 않으면서도 아름답게 현의 소리를 그리는 고음은 델리카투스를 국민 앰프라는 애칭으로 불리도록 하였습니다.



앰프는 스피커를 통하여 음을 공간에 그리는 도구라고 생각합니다.

같은 음원이라도 어떤 앰프는 아름답게 그리지만, 어떤 앰프는 날카롭게 그리기도 합니다.





델리카투스는 2009년 첫 출시된 이후 회로와 외관이 꾸준히 업그레이드되면서 지금은 GE 버전으로 제작되고 있습니다.

하나의 모델이 이렇게 오랫동안 제작되고 있다면 분명히 그만한 이유가 있을 것입니다.

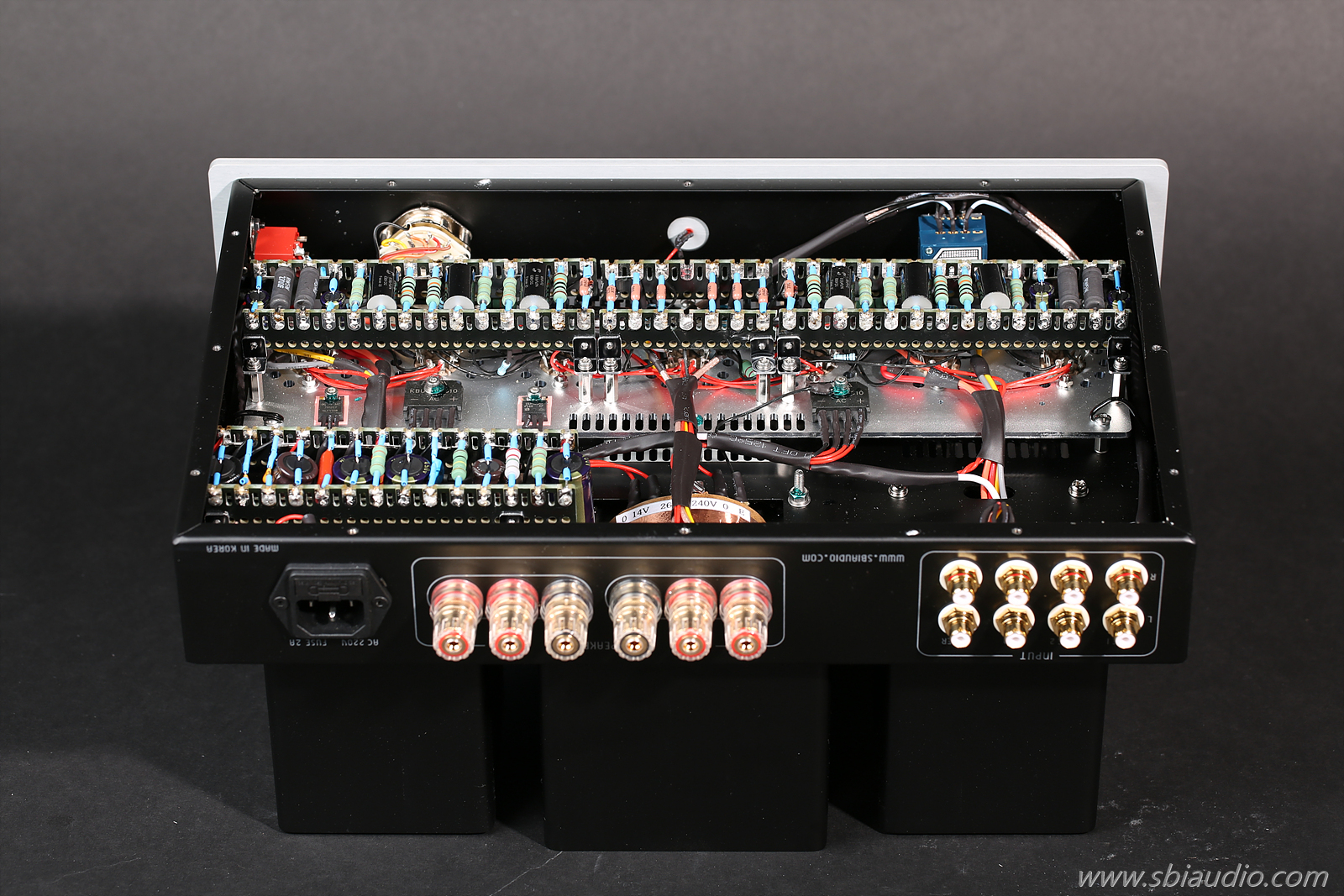

델리카투스 GE의 내부입니다.

20230218델리카투스 GE 005.jpg





부품의 리드가 러그 단자에 직접 납땜되는 하드와이어링으로 배선되어 우수한 음질과 함께 잔고장이 없다는 장점이 있습니다.



특히, 델리카투스 GE는 S/N 비가 매우 높습니다.



델리카투스 GE를 책상에 놓고 사용하여도 험이나 노이즈 때문에 신경 쓰지 않으셔도 됩니다.

특히, 고음압 스피커를 사용하면서 험이나 노이즈에 민감하신 분이라면 관심 가져 주십시오.



음압감도 92dB의 SP-03 SE 스피커에 매칭한 상태에서 델리카투스 GE의 볼륨을 최대로 높여도 전원이 ON 상태인지, OFF 상태인지.... 구분할 수 없을 정도입니다.





이렇게 높은 S/N 비를 확보할 수 있었던 이유는 이론에 입각한 이상적인 배선과 더불어 MOS FET를 이용한 리플필터를 사용하여 배터리에 버금가는 순도 높은 직류로 구동되기 때문입니다.





서병익오디오의 모든 제품은 대를 물려 사용하는 것을 전제로 제작되고 있습니다.

그러나 오디오 기기가 튼튼하다고만 해서 대를 물려 쓰지는 않을 것입니다.



음질이 마음에 들지 않으면 하루도 듣기 어렵기 때문입니다.

대를 물려 사용하는 것은 좋은 음질이 전제되어야 한다는 것을 의미합니다.



지금부터는 정말 대를 물려 사용할 정도로 만들었는지....

델리카투스 GE에 사용된 부품에 대해 알아봅니다.



델리카투스 GE에 사용된 저항은 군용 기기나 계측기에 주로 사용되는 장수명의 1% 오차 고정밀 PRP 저항과 데일 저항을 사용하고 있으며 전력이 필요한 곳에서는 1% 오차의 3W급 산화피막 저항을 주문하여 사용합니다.



더 큰 전력이 필요한 EL84의 캐소드에는 1% 오차의 5W급 권선 저항을 주문하여 사용하고 있습니다.



알루미늄 전해 콘덴서는 삼화콘덴서의 수출용 등급을 사용하며 이 콘덴서의 사용시간은 5,000~10,000시간입니다.

참고로 시중에서 구입 가능한 알루미늄 전해 콘덴서의 사용시간은 2,000시간입니다.



사용시간이란...!!

용량이 1/2로 줄어지는데 소요되는 시간을 말합니다.



물론, 이런 내용을 고려하여 회로를 설계할 때는 용량이 1/2로 줄어져도 이상이 없도록 충분한 용량으로 설계합니다.





커플링 콘덴서는 이시대 최고의 유전체라고 평가받는 메탈라이즈드 폴리프로필렌 콘덴서를 사용하고 있습니다.





20230218델리카투스 GE-1 003.jpg





좌측 노브는 입력 선택 셀렉타입니다.

일본 세이덴 사의 셀렉타를 사용하고 있으며 이 셀렉타는 은도금 위에 금도금한 접점으로 수명이 길고 동작 감촉이 경쾌합니다.





20230218델리카투스 GE-1 004.jpg





우측 노브는 음량을 가변하는 볼륨입니다.

일본 알프스 사의 A형 2련 볼륨 블루벨벳을 사용하고 있으며 묵직한 감촉으로 고급스럽게 느껴집니다.







델리카투스 GE에 하판을 체결한 사진입니다.

20230218델리카투스 GE 003.jpg





하판에는 자연대류를 촉진하는 통기공을 충분히 마련하였으며,

45mm 통 알루미늄을 절삭 가공하고 실리콘 고무를 덧대어 완성한 받침대는 미세한 진동을 흡수하여 음질 향상에 도움을 줍니다.



성능이나 외견상으로도 수천 만원 대의 앰프에 적용할 만한 수준의 받침대입니다.





델리카투스 GE의 후면입니다.

20230218델리카투스 GE-1 014.jpg







좌측부터 LINE 1, LINE 2, CD, TUNER 순으로 총 4 계통의 RCA 입력 단자가 있습니다.







20230218델리카투스 GE-1 015-1.jpg







중앙에는 4옴과 8옴 스피커를 연결할 수 있는 바인딩포스트 단자가 있습니다.

고급 바인딩포스트 단자를 사용하였으며 스피커 케이블의 결속력이 좋습니다.



그 옆 AC 인렛트 단자 하부에는 예비용 퓨즈 한 개가 수납되어 있습니다.



델리카투스 GE에 사용되는 RCA 단자와 바인딩 포스트 단자는 서병익오디오의 플래그십 모델에 사용되는 제품과 동일한 고급 제품을 사용하고 있습니다.







20230218델리카투스 GE-1 011-1.jpg





델리카투스 GE의 전원 ON/OFF 스위치는 측면에 있습니다.





달콤한 음색의 델리카투스 GE는

가격을 생각하였다면 도저히 실현할 수 없을 정도의 충분한 물량 투자를 하였으며 오디오 마니아에게 선물을 드린다는 마음으로 출시하였기에 지금도 여전히 선물을 드린다는 마음으로 제작하고 있습니다.





델리카투스 GE의 공동제작을 앞두고 오디오 쇼에서 들려 드리기 위해 제작하였습니다.







. 델리카투스 GE의 전기적 제원

1. 실효출력: 10W + 10W
2. 형식: EL84 A급 푸시풀 인티앰프
3. 주파수특성: 3W 출력 시
하한 주파수: -3dB  5Hz
상한 주파수: -3dB  57.3kHz

4. 이득(GAIN): 160배

5. 사용 진공관: EL84/ 6BQ5 × 4, ECC83S/ 12AX7 × 1, ECC82/ 12AU7 × 2
6. 크기: W390  H175  D285
7. 무게: 12.2Kg









20230218델리카투스 GE-1 008.jpg





고맙습니다.

  • 아수스빠돌 2023.02.21 17:47

    안녕하세요

    제가 초보라 잘 몰라서 말씀을 드리는데..

    포칼에 스칼라 유토피아 사용중인데 출력이 괜찮을까요?

  • 서병익 2023.02.21 18:17

    스칼라 유토피아의 음압감도가 92dB로 되어 있으니 문제없을 것입니다.

    참고로 서병익오디오 밀폐형 스피커 SP-6 MK3의 음압감도가 88dB인데
    2년전 코엑스 중간방에서 델리카투스 GE와 매칭하여 큰 음량으로 운영하는 시연을 통해 64분이 신청하셨을 정도입니다.
    무언가 부족하였다면 그렇게 많은 분이 신청하지는 않았을 것입니다.



    올해도 SP-06 MK3와 매칭하여 3월 3일부터 5일까지 코엑스에서 시연할 계획입니다.

  • 감나무큰별 2023.03.02 17:30
    질문 하나 드려도 될까요?
    제 스피커는 비엔나어코스틱 베이비 베토벤 입니다
    이번에 공제 하시는 델리카투스 GE 제품에 연결하고 싶은데 매칭이 가능한지요? CDP는 프라이메어 쓰고 있습니다
  • 서병익 2023.03.02 21:12

    예... 선생님
    제가 잘 모르는 스피커여서 인터넷에서 검색해보니 비엔나 어쿠스틱 베토벤 베이비 그랜드 제품이 있더군요..



    이 스피커 제조사의 스피커 모델이 여러 종류가 있는 것을 확인하였습니다.



    제가 구분을 잘 못할 수도 있습니다만,

    모델 명은 같은 것 같은데 제원이 조금 다른 두 종류가 있었습니다.



    그런데 90dB 이상이니 동작하는데 아무 문제없을 것으로 보입니다.
    그 이유는 코엑스에서 88dB의 12인치 밀폐형 스피커에 매칭하여 시연할 것이니 90dB 이상에서는 더욱 여유 있을 것입니다.
    만약, 베이비 베토벤 그랜드 스피커의 음압감도가 91dB라면 88dB와는 3dB 더 높습니다.

    이럴 경우 두 배 더 큰 소리가 나옵니다.

    진공관 앰프와 반도체 앰프는 수치로 비교하여 음감을 가늠하기 어렵습니다.
    진공관 앰프의 수치가 작게 보여 더 그렇습니다.

    참고로 잘 만든 진공관 앰프 10W + 10W 라면 반도체 앰프 100W + 100W에 버금가는 음감이 나옵니다.

    Impedance 4 Ohms
    Frequency response 30Hz – 22kHz
    Sensitivity 90 dB
    Recommended Amplifier 40 – 250 Watts
    Tweeter 1.1” Hand Coated/ Neodymium, VA Silk Dome
    Midrange (1) 6” X3P
    Woofers (2) 6” X3P Spider-Cone™
    Bass System Bass Reflex
    Bass Function Impulse Optimizing QB 3 (Quasi-Butterworth)
    Crossover System MKP Capacitor 1%
    Tolerance Coils 0.7% tol., Air Coils
    Metal Film Resistors 1% Inductance Free
    Weight per Pair 120lbs/55.5kg
    Dimensions (W x H x D) 8.5” x 40” 14.75” with
    base assembly Dim. (W x H x D) mm 216mm x 1016mm x 375mm
    Finishes Cherry, Premium Rosewood



    인클로우져 Bass Reflex
    크로스오버 주파수 3-way, 6dB and 12dB Bessel
    인클로우져 색상 rosewood
    제품 치수 170 x 987 x 328 mm (without spikes)
    제품 무게 29.5 kg
    모델명및 구성 비엔나 어쿠스틱스(Vienna Acoustics) 베토벤 베이비 그랜드(BEETHOVEN baby Grand) 1조
    임피던스(Impedence) 4Ω
    능률,감도, 음압레벨 91dB, 40 - 250Watts
    주파수 응답(Frequency Response) 30Hz - 22kHz

  • 감나무큰별 2023.03.03 15:11
    답변 감사합니다 오늘 오디오쇼 청음장에서 만나뵙고 공제 신청했습니다 만나뵈니 제품에 대한 믿음이 더 생겼습니다 짧은 시간에 많이 알려주셔서 큰 도움이 되었습니다 앞으로 자주 사이트를 통해서 인사드리겠습니다 감사합니다
  • 서병익 2023.03.04 20:06
    예....
    선생님 저도 만나뵈어 반가웠습니다...^^
