20230217플로랄 XE 001.jpg







플로랄 XE 4대입니다.



이번에 받으시는 분입니다.

김*형 선생님

조*원 선생님

서*세 선생님

유*종 선생님 이렇게 4분입니다.







서병익오디오는 무상 AS 24개월입니다.

그러나 일부 제품에 한하여 무상 AS기간이 조금 다른 부분도 있습니다.



플로랄 XE 공제에 참여해 주신 모든 분께서는

공지사항 게시판 무상 A/S 안내 내용을 반드시 숙지해 주십시오...







택배 운송과정에서의 안전을 위해 진공관을 분리해 포장하였습니다.



플로랄 XE를 받으시면 진공관의 형명을 확인하시고 정해진 위치에 해당 진공관을 꽂아 주십시오.



20230217플로랄 XE27-1.jpg







정 중앙에 꽂히는 진공관이 ECC83S입니다.

그리고 양옆으로 ECC82를 각각 꽂습니다.



이렇게 작은 진공관은 MT 관이라고 하며 10개의 핀에서 한 개의 핀을 제거한 상태의 9핀입니다.

소켓도 같은 모양을 되어 있어 도저히 잘못 꽂을 수 없는 구조입니다.



9핀 소켓에 진공관의 핀이 잘 맞은 것을 확인한 후 조금씩 움직여 가며 힘껏 눌러 꽂습니다.



새 기기이다 보니 조금 빡빡하게 느껴지실 겁니다.



뒤쪽에 있는 4개의 출력관 EL34는 4개의 특성을 동일하게 선별한 쿼드 매치 관입니다.

모두 같은 특성이니 좌, 우로 두 개씩 꽂습니다.



EL34는 GT 관으로 8핀으로 되어 있습니다.

중앙에 가이드 핀이 있어 잘못 꽂을 수 없는 구조입니다.

가이드 핀이 들어갈 수 있도록 맞춘 후 좌, 우로 조금씩 움직여 가며 힘있게 눌러 꽂습니다.







20230217플로랄 XE10.jpg







위 사진을 눈여겨보면 진공관에 인쇄된 형명이 상판 높이와 나란히 보일 정도로 깊이 들어갔습니다.





이렇게 수차례 반복하는 이유는 덜 꽂은 상태에서 전원 스위치를 ON 하면 진공관이 과열되어 바로 망가집니다.



이런 불상사를 피하고자 몇 차례 강조하여 말씀 올렸습니다.





그러나 이미 진공관 앰프를 사용해 보시거나 이런 내용에 대해 잘 아시는 분이라면 무시하셔도 될 정도의 내용입니다.







20230217플로랄 XE11.jpg









서병익오디오의 모든 제품이 그렇지만,

플로랄 XE를 구입하신 분의 만족감이 대단히 높습니다.



단단하면서도 탄력 있는 저음과 공간을 가득 채우는 유려한 배음은 플로랄 XE를 돋보이게 합니다.



온화하고 부드러운 음색은 피곤함에 지친 심신을 편안히 이완합니다.









. 플로랄 XE의 전기적 제원입니다.

형식: EL34를 울트라 리니어 접속으로 구동하는 푸시풀 인티앰프
1. 출력: 32W + 32W
2. 이득: 250배
3. 주파수 특성: 18W 출력 시 좌측 채널 -3dB 기준,
상한 주파수: 61.4kHz
하한 주파수: 6Hz
4. 사용 진공관: 12AX7/ ECC83S × 1개,   12AY7/ 6072 × 2개,   EL34/ 6CA7 × 4개
5. 입력 임피던스: 100kΩ
6. 입력 단자: RCA 단자 4 계통
7. 출력 스피커 임피던스: 4Ω, 8Ω
8. 크기: W390 × D350(단자류 포함) × H205
10. 중량: 20.5kg

11.무신호시 소비전력: 147W

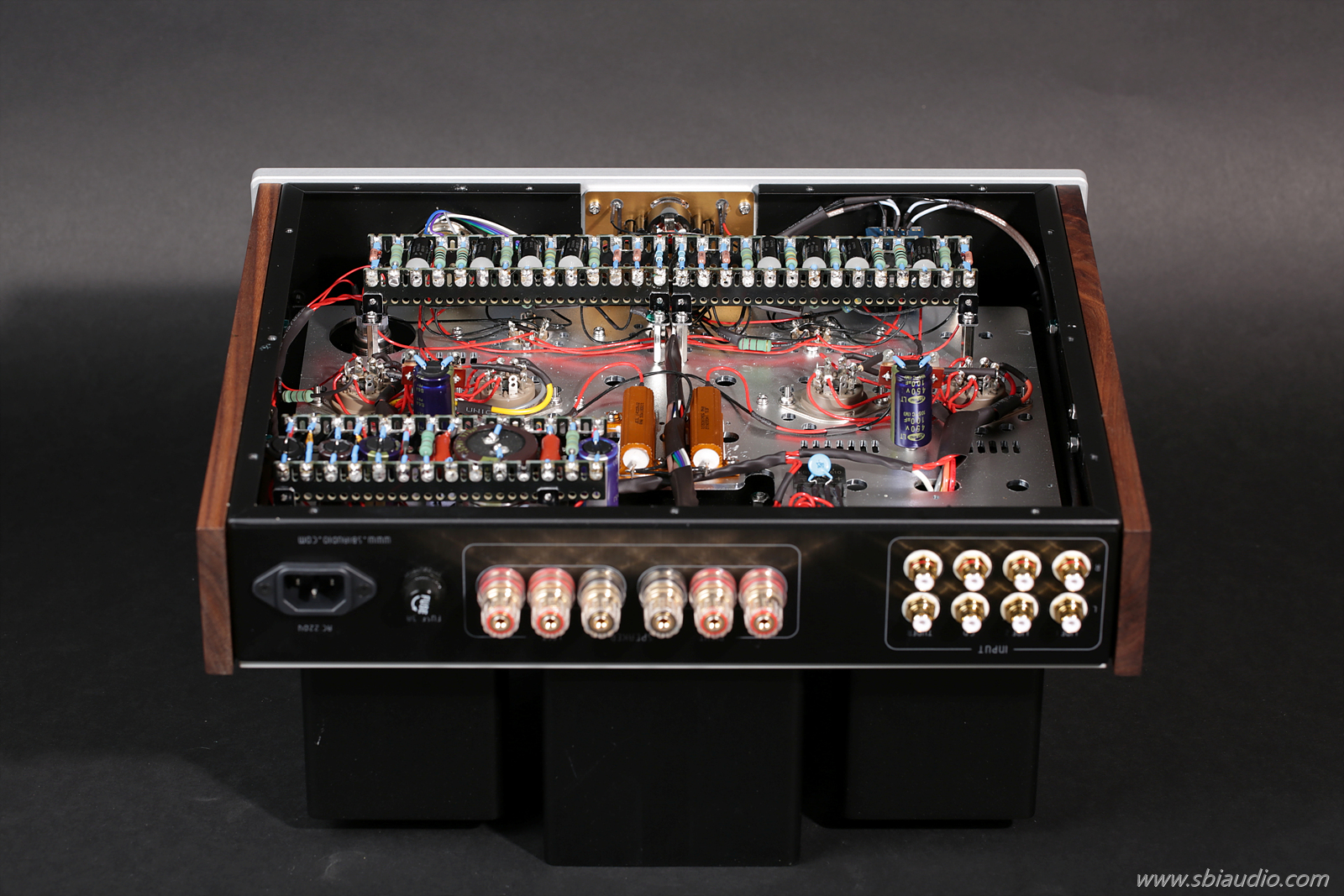

플로랄 XE의 내부입니다.

20230217플로랄 XE22.jpg









부품의 리드가 러그 단자에 직접 납뗌되는 하드와이어링으로 제작되어 우수한 음질과 함께 잔고장이 없어 오랫동안 사용하실 수 있습니다.



대를 물려 사용하는 앰프를 제작한다는 마음으로 꼼꼼하게 제작하고 있습니다.



그러나 오디오 기기가 튼튼하다고 하여 오래 사용할 수 있는 것은 아닐 것입니다.

대를 물려 사용하는 기기라함은 대를 물려 사용하고 싶을 정도의 음질이 전제되어야 되는 내용이기 때문입니다.





이미 플로랄을 10년 이상 메인으로 사용하고 계신 분이 많이 계십니다.





플로랄 XE에 하판을 체결한 상태입니다.

20230217플로랄 XE24.jpg







45mm 통 알루미늄을 절삭 가공하한 후 실리콘 고무를 덧대어 완성한 받침대는 튼튼하고 미세한 진동을 흡수하여 음질을 향상합니다.

음질 향상을 위하여 고가의 오디오 전용 받침대를 별도로 구입하실 필요가 전혀 없습니다.









플로랄 XE의 후면입니다.

20230217플로랄 XE16.jpg





좌측에 4계통의 입력을 받을 수 있는 RCA 단자가 있습니다.





중앙에는 4옴과 8옴 스피커를 동시에 사용할 수 있는 바인딩 포스트 단자가 있습니다.





20230217플로랄 XE18.jpg







4옴이나 8옴 스피커를 사용하시는 분은 해당 단자에 연결하여 사용하면 되지만,

6옴 스피커를 사용하시는 분이라면 혼란스러울 수 있습니다.



4옴에 연결해도 소리가 나지만, 8옴에 연결해도 소리는 잘 납니다.



그러나 어느 경우에도 임피던스 부정합에 의한 손실이 발생합니다.

이런 이유로 6옴 스피커를 사용하시는 분은 반드시 4옴 단자에 연결하여 사용하는 것을 추천합니다.



4옴 단자에 연결하는 것이 조금이라도 손실이 덜 줄어집니다.



임피던스 부정합으로 인한 손실을 막을 수는 없지만,

이로 인해 음질이 나빠지는 일은 결코 없으니 안심하셔도 됩니다.







20230217플로랄 XE20.jpg







플로랄 XE의 출력 32W + 32W는 반도체 앰프 320W + 320W에 버금가는 음감이 나옵니다.



요즘 스피커들이 음압감도가 많이 낮아졌다 해도 음압감도 85~86dB 정도의 스피커에서 출력이 부족하여 낭패를 겪는 일은 없으실 것입니다.





플로랄 XE를 받으시고 조금이라도 불편하시거나 궁금하신 점 있으시면 언제든지 전화주십시오.





20230217플로랄 XE30.jpg



고맙습니다.

  • 잘된다 2023.02.18 22:07

    어제 보내주신 플로랄 XE가 도착했습니다. 일단 무게에 깜짝 놀라고, 장인정신이 없으면 나올 수 없는 만듦새에 감동했습니다. 진공관은 막연히 부드러운 느낌으로 해상도에서는 손해를 볼 수 있을 거라 상상했었는데, 잘못된 생각이었네요. 해상도 및 음악성이 너무나도 마음에 드네요. 좋은 앰프 제작 감사합니다.

  • 서병익 2023.02.18 22:41
    예... 선생님 마음에 드신다니 정말 다행입니다....^^

    사용하시다 조금이라도 불편하시거나 궁금하신 점이 있으시면 전화주십시오.....
    고맙습니다.
  • 디비노 2023.02.19 09:35

    어제 튼튼하게 포장된 플로랄 잘 받았고, 오늘 아침부터 듣고 있습니다.

    곧바로 따스하고 풍성한 소리가 흘러나와 아주 만족스럽습니다.

    잘 만들어 주셔서 감사한 마음 전합니다!~

  • 서병익 2023.02.19 11:30
    예.... 선생님이 만족하다 하시니 제가 더 고맙습니다.....^^
    사용하시다 궁금하신 점 있으시면 망설이지 마시고 전화주십시오.....
