진공관 DAC 메디움 MK3

조회 수 191 댓글 0

20221117메디움 mk3 002.jpg

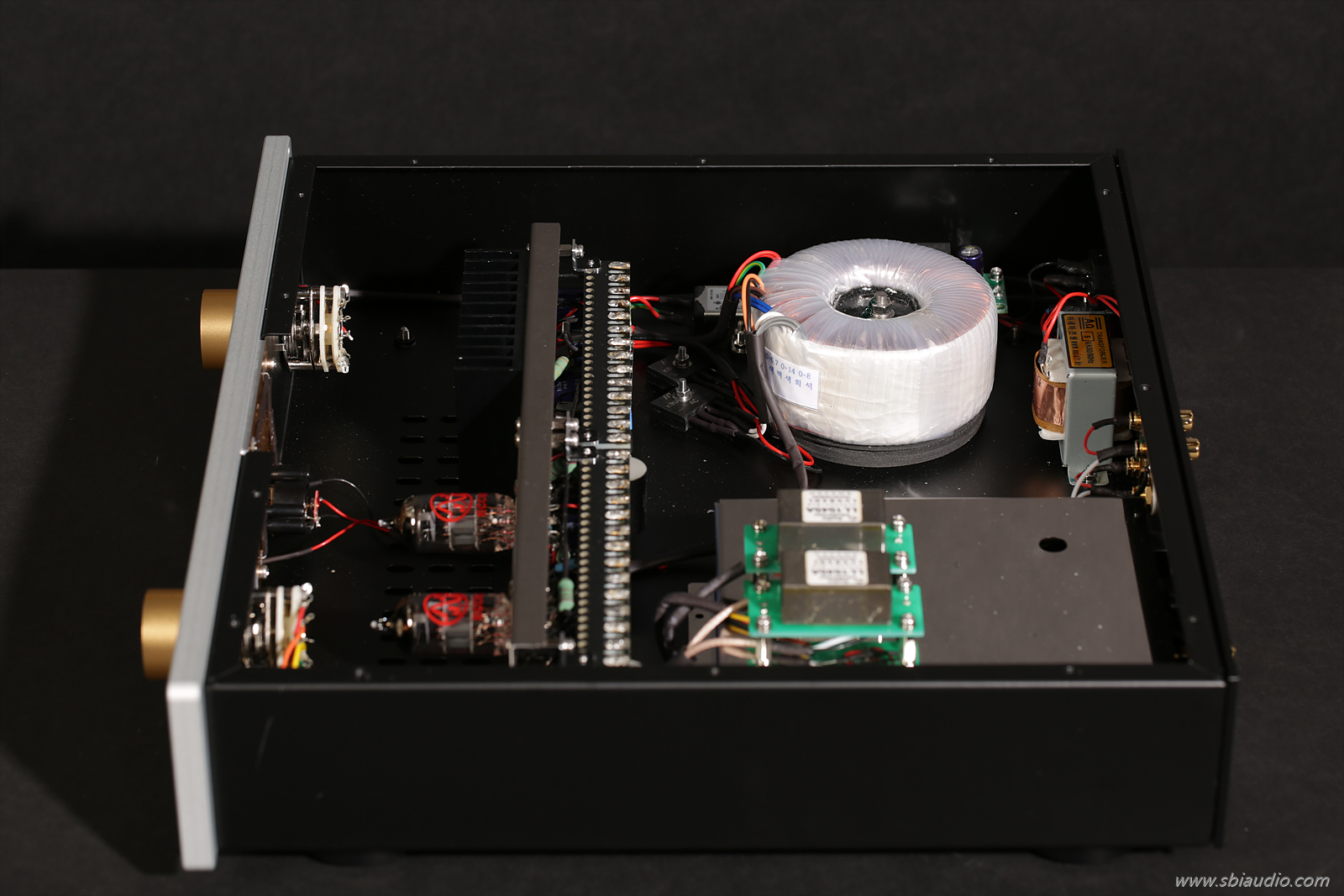

메디움 MK3와 M-1 MK2입니다.



총 5대를 완성하여 오늘 로젠택배로 발송하였습니다.



이번에 받으시는 분 성함입니다.

송정* 선생님

이범* 선생님

박준* 선생님

이은* 선생님

황재* 선생님 이렇게 5분입니다.







20221117메디움 mk3 007-1.jpg

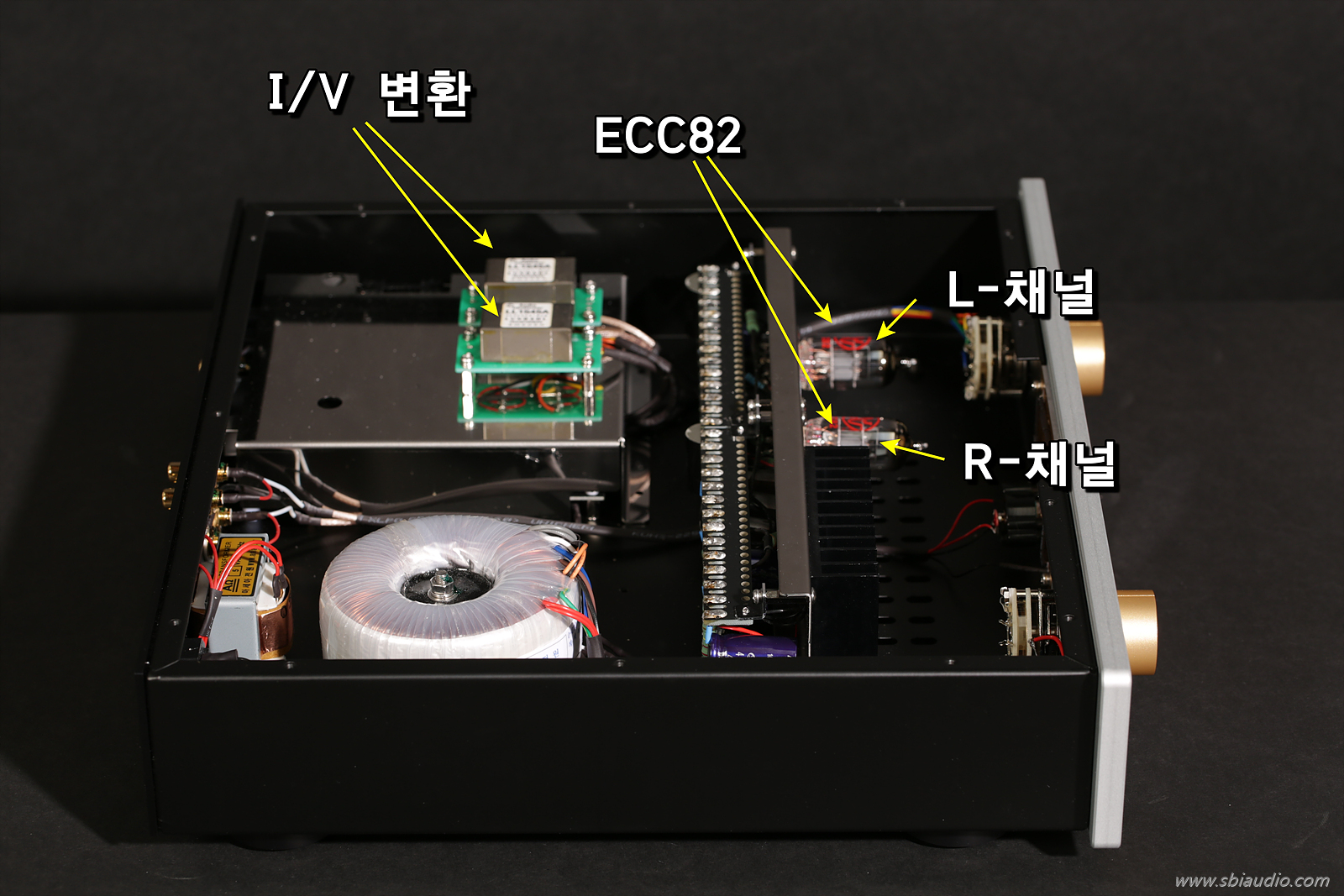

전압 증폭용 진공관 ECC82의 위치를 확인해주십시오.

정면에서 보는 것을 기준으로 하여 R 측 진공관이 중심부에 위치하고 좌 채널 진공관이 우측에 위치합니다.



우측에 배치되어 있다면 당연히 우 채널 용 부품들이 실장되어 있겠지만,

후면 쪽에서 배선 작업을 하다 보니 반대가 되었습니다.

이런 이유로 혼선이 생길 수 있어 말씀드렸습니다.



참고로 서병익오디오의 슬림형 앰프들은 모두 같은 내용입니다.

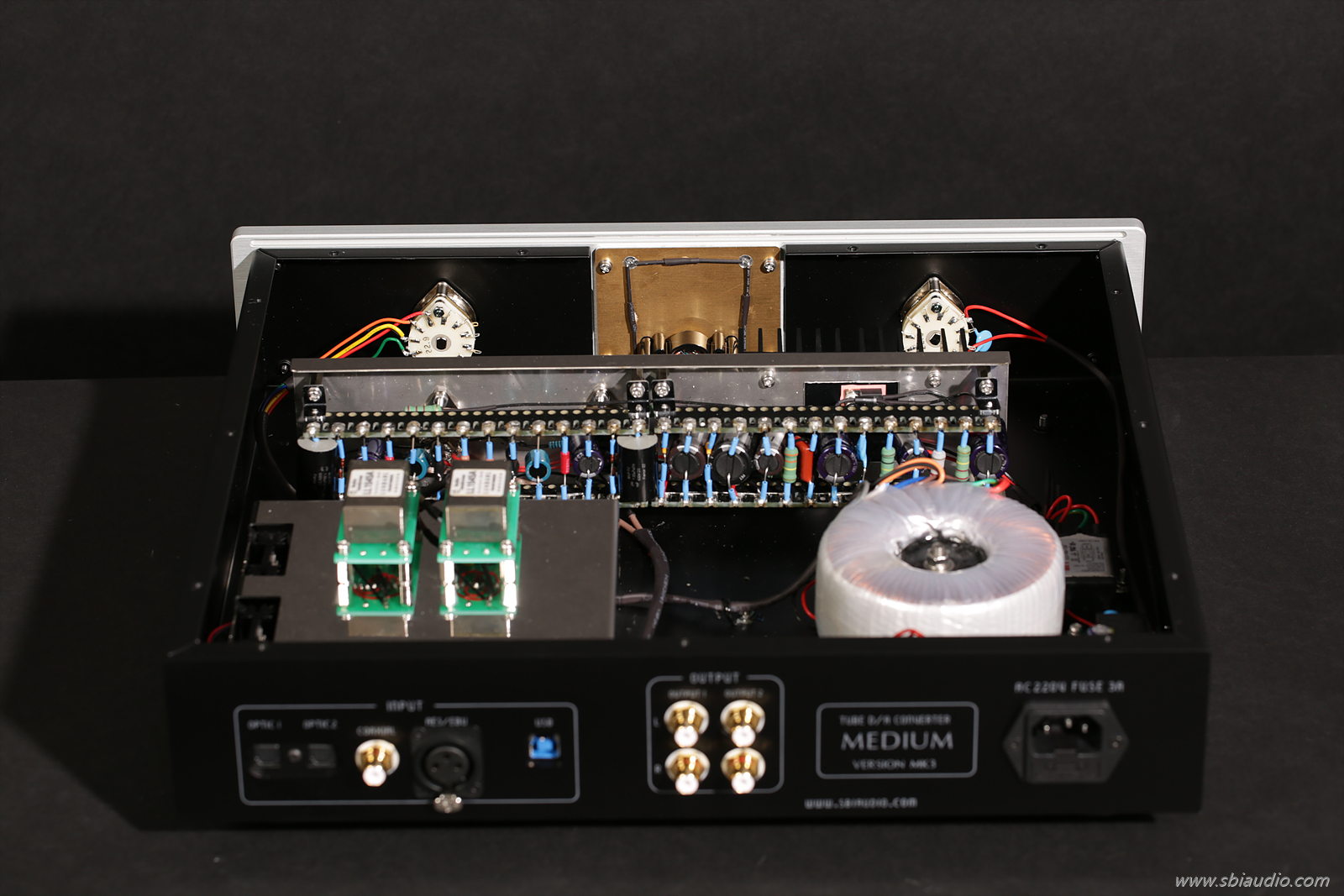

그리고 뒤쪽으로는 I/V(전류/전압) 변환용 트랜스가 보입니다.



DAC 칩에서 출력되는 아날로그 신호는 전류 상태로 출력됩니다.

전류 상태로는 전압 증폭을 할 수 없으므로 전류를 전압으로 바꾸어주는 장치가 필요합니다.



통상 반도체 DAC 제품에서는 OP AMP로 I/V(전류/전압) 변환을 하지만,

메디움에서는 오디오 기기 소자 중 가장 많이 음질을 열화시키는 OP AMP를 사용하지 않고 트랜스를 이용한 전류/전압 변환을 합니다.



DAC 칩에서 출력되는 아날로그 신호에는 양자화 노이즈가 중첩되어 있습니다.

이 노이즈를 깨끗하게 제거해야 합니다.



통상의 반도체 DAC에서는 OP AMP를 이용한 액티브 -24dB 하이컷 필터를 이용하여 양자화 노이즈를 제거하지만,

메디움에서는 트랜스를 이용한 1/V 변환하는 과정에서 완벽하게 제거합니다.



디지털 음원 기기에서 양자화 노이즈를 얼마나 완벽하게 제거하느냐...!! 는

음질을 좌우하는 척도로 작용합니다.





메디움 MK3는 어떤 원리로 완벽하게 양자화 노이즈를 제거하는지 알아봅니다.

앞서 메디움 MK3는 트랜스로 전류/전압 변환 회로를 구성한다고 하였습니다.



트랜스는 100kHz를 기준으로

100kHz 이상을 취급하는 용도이면 고주파용 트랜스

100kHz 이하를 취급하는 용도라면 저주파용 트랜스로 분류합니다.



우리는 가청주파수대를 증폭하는 기기를 사용할 계획이기 때문에 I/V 변환용 트랜스는 저주파용으로 채택하였습니다.

그리고 이 트랜스는 당연히 100kHz 이상은 전달하지 못할 것입니다.





20221117메디움 mk3 004.jpg







양자화 노이즈는 상황에 따라 다르겠지만, 약 300kHz 대역에서도 존재합니다.

그러나 100kHz 이상의 주파수에서는 작용하지 못하는 저주파용 트랜스의 한계로 인하여 자연스럽게 커트 됩니다.



이렇게 양자화 노이즈를 완벽하게 제거하는 트랜스 I/V 변환 회로의 비용은 OP AMP를 사용했을 때와 비교 시 약 17배 이상 더 소요됩니다.



디지털 음원 기기에 사용하는 버브라운사의 고급 오디오용 OP AMP를 사용하는 것을 전제로 비교하였을 때의 경우입니다.



이런 부분이 양산형 디지털 음원 기기에서 OP AMP를 사용하는 이유이기도 합니다.





마니아 입장에서 계측기 없이 양자화 노이즈가 충분히... 또는 완벽하게 제거되었는가...를 확인하는 방법은

온종일 디지털 음원으로 음악을 들으면서도 계속하여 음악을 듣고 싶은가...!!

온종일 디지털 음원으로 음악을 들어도 피곤하지 않은가....!! 로 유추해 볼 수도 있습니다.





20221117메디움 mk3 008.jpg

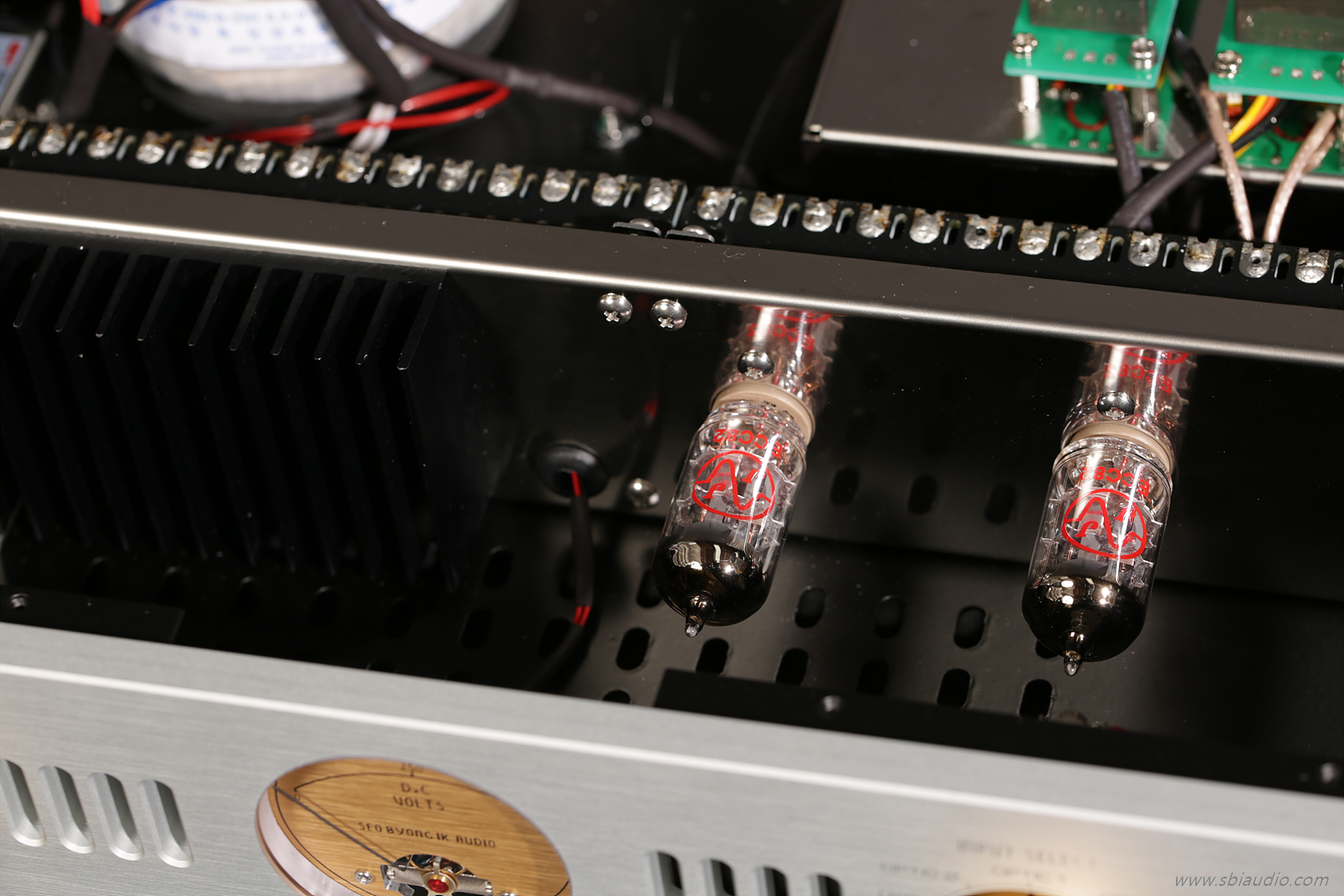

요즘 래더 방식의 DAC 칩이 좋은가..!

델타 시그마 방식의 DAC 칩이 좋은가...! 논란이 되는 것 같습니다.



근래 청음실을 찾아주시는 분께서 이런 내용으로 문의하시는 분이 많습니다.



아날로그 기술인 입장에서 디지털 기술을 논하기 조심스럽기도 하지만,

근래 델타 시그마 방식은 래더 방식으로 갈 데까지 간 상태이기 때문에 더 높은 향상을 위해 선택한 것이라는데 주목할 필요가 있습니다.



그러나 델타 시그마 방식도 단점이 있습니다.

음이 가늘게 들린다는 것입니다.



이를 개선하기 위해 DAC 칩 제조사에서는 출력단을 병렬로 연결하여 음을 두텁게 하려고 노력합니다.

근래 8개를 병렬로 연결하여 동작한다는 DAC 칩도 보았습니다.



그런데 이런 부분은 진공관으로 구성 시 아무런 문제가 되지 않습니다.



진공관 앰프라고 모두 톤이 굵은 소리로 되는 것은 아니지만,

어떻게 설계하느냐.... 에 따라 얼마든지 가능한 내용입니다.



메디움 MK3는 ECC82로 빚어내는 톤이 굵은 소리로 델타 시그마 방식이 갖는 유일한 한계를 극복합니다.





근래 DAC 칩 기술은 상향 평준화되었다고 해도 과언이 아닙니다.

다른 말로는 이제 DAC 칩 때문에 음질이 나쁘다고 말할 수 없는 시대가 되었다는 것입니다.



회로적인 기능 또는 음질 때문에 문제가 되는 DAC 칩이 지금 있을까요...!

만약 음질이 DAC 칩에서 결정된다면 해당 DAC 칩을 사용한 제품은 모두 같은 음질이어야 할 것입니다.



그러나 그렇지않다는 것을 이미 알고 계실 것입니다.

DAC의 음질은 아날로그 단에서 결정되는 것이기에 그렇습니다.



이런 이유로 진공관으로 아날로그 단을 특화한 제품이 출시되고 있습니다.







20221117메디움 mk3 014.jpg







메디움 MK3에는 버브라운사의 PCM 1795을 사용하고 있습니다.

부가적으로 성능을 더 높이기 위해 클락 주파수를 안정화하는 회로를 추가하여 TCXO 5ppm 오차로 유지합니다.



PCM 1795는 DSD 128MHz와

PCM 32bit/192kHz까지 지원합니다.





. 메디움 MK3의 디지털 부 제원입니다.

◆ 32-Bit Resolution
◆Accepts 16-, 24-, and 32-Bit Audio Data
◆Digital Audio input
- USB 2.0 (USB Audio Class 2.0, Support DSD 128, PCM 32bit/192kHz Max.)
- Optic : Optical Cable required(2 EA) 192kHz까지 지원함,
- Coax : 75 Ohm Cable required

- AES/EBU : 110 Ohm Cable required
◆ Analog Performance
- Dynamic Range: 123dB
- THD+N: 0.0005%
◆Sampling Frequency: 10kHz to 200kHz
◆PCM Data Formats: Standard, I2S, and Left-Justified
◆DSD Format Interface Available
◆ Frequency Response : 20Hz ~ 20kHz
Sine Wave Based @0dB
20Hz : 0dB
20kHz : 0dB



. 아날로그 부의 제원입니다.
1. 주파수 특성
하한 주파수 : -3dB 4Hz
상한 주파수 : -3dB 52.75kHz
2. 출력전압
0dB : 2,593mV

-5dB: 1,469mV

-10dB: 825mV
3. 논클립 출력전압 : 44V
4. 사용 진공관 : 전압 증폭관으로 ECC82 × 2개
5. 크기 : W390  D370(단자류 포함)  H93mm









20221117메디움 mk3 009.jpg







메디움 MK3부터는 MOS FET에 의한 리플필터를 채용하였습니다.

배터리에 버금가는 완벽한 리플 제거로 높은 S/N 를 실현하였으며 무귀환(NON NFB) 방식의 증폭으로 진공관 고조파가 줄어지지 않아 유려한 배음이 느껴진다는 것이 장점입니다.



디지털 음원을 조금 더 유연하게 듣기 위해서는 배음이 필요합니다.

그리고 배음은 반드시 무귀환 증폭 방식에서만 생성됩니다.



그러나 진공관이라고 해서 모두 배음이 생성되는 것은 아닙니다.

부귀환(NFB)가 많이 적용되는 양산형 앰프에서는 기대하기 어렵기 때문입니다.





부품의 리드가 러그 단자에 직접 납땜되는 하드와이어링으로 배선하여 잔고장이 없을 뿐 아니라 전기적 특성이 우수합니다.

다른 말로는 메디움 MK3의 음질이 우수한 이유이기도 합니다.





메디움 MK3의 후면입니다.

20221117메디움 mk3 016.jpg







총 5계통의 디지털 입력을 받습니다.

좌측부터 옵티컬 1, 옵티컬 2, 코엑셜 , AES/EBU 디지털 벨런스, USB 순입니다.







20221117메디움 mk3 017.jpg







중앙에는 2계통의 출력 단자가 있습니다.

그리고 우측에는 AC 인렛 단자입니다.



하단에 퓨즈 모양을 45도 각도로 내려다보면 작은 홈이 보입니다.

이 홈을 이용하여 뽑아내면 내부에 비상용 3A 250V 퓨즈가 한 개 들어 있습니다.



혹시라도 퓨즈가 끊어지면 사용하실 수 있습니다.

퓨즈 교환하는 과정을 동영상으로 찍어 놓았는데 홈페이지에는 안 올라갑니다.

유튜브에 올릴 정도는 아니어서 못 올려놓았지만, 필요하실 때 언제든지 문자로 보내드릴 수 있습니다.







20221117메디움 mk3 010.jpg







메디움 MK3을 통해서 음악을 듣다 보면 디지털인가..아날로그인가... 에 대한 생각이 사라지게 할 정도의 음질입니다.





메디움 MK3와 같이 신청하실 수 있는 네트워크플레이어 M-1 MK2입니다.

20221117메디움 mk3 021.jpg





M1- MK2의 특징은 리니어 전원을 실장 하였다는 것인데 5V 4A가 계속 흘러도 안정된 전원을 유지할 수 있도록 약 6A 정도의 전원부로 구성하였습니다.



여유있는 전원 구성으로 4TB HDD 2개를 꽂아놓고 사용해도 아무 문제없이 잘 돌아갑니다.



근래 리니어 전원을 사용한 디지털 기기를 보기 쉽지 않습니다.

아무래도 가격 때문에 그렇기도 하지만,



음질을 중시하신다면 반드시 리니어 전원을 채용한 네트워크플레이어를 선택하실 것을 권유합니다.

메디움 MK3와 매칭하여 PC와 연결하여 듣는 음원 파일과 M-1 MK2에서 출력되는 음원 파일의 파형을 오실로스코프로 보신다면 아마 SMPS(스위칭 전원)전원으로 만든 네트워크플레이어는 듣지 못할 겁니다.



오늘은 사진으로 소개하지 못하지만,

다음에 납품할 때는 PC에서 오는 음원 신호와 M-1 MK2에서 오는 음원 신호의 파형을 비교하여 드리겠습니다.

PC에서 오는 음원 파형에서는 발진한 것처럼 노이즈가 음원 파형에 중첩되어 나타납니다.

이런 파형은 음질이 부드럽게 들리지 않을 것이 당연합니다.



메디움 MK3 또는 플레누스, 그리고 아리에스를 구입하신 분이라면 M-1 MK2를 언제든지 신청하실 수 있습니다.

소리가 유연하지 않다면 분명히 그 이유가 있을 것입니다.



그리고 PC나 네트워크플레이어가 SMPS(스위칭 전원)로 동작한다면 날카로운 소리로 될 가능성이 높습니다.





20221117메디움 mk3 023.jpg





M-1 MK2의 후면입니다.

20221117메디움 mk3 022.jpg





1개의 이더넷 단자

USB 2.0 단자 2개

USB 3.0 단자 두개입니다.



M-1 MK2는 라즈베리파이 4B(4GB)기반의 네트워크플레이어로 와이파이 2.4G와 5G를 지원합니다.



운영체제는 리눅스로 소프트웨어는 볼루미오를 사용합니다.







20221117메디움 mk3 001.jpg





고맙습니다.
