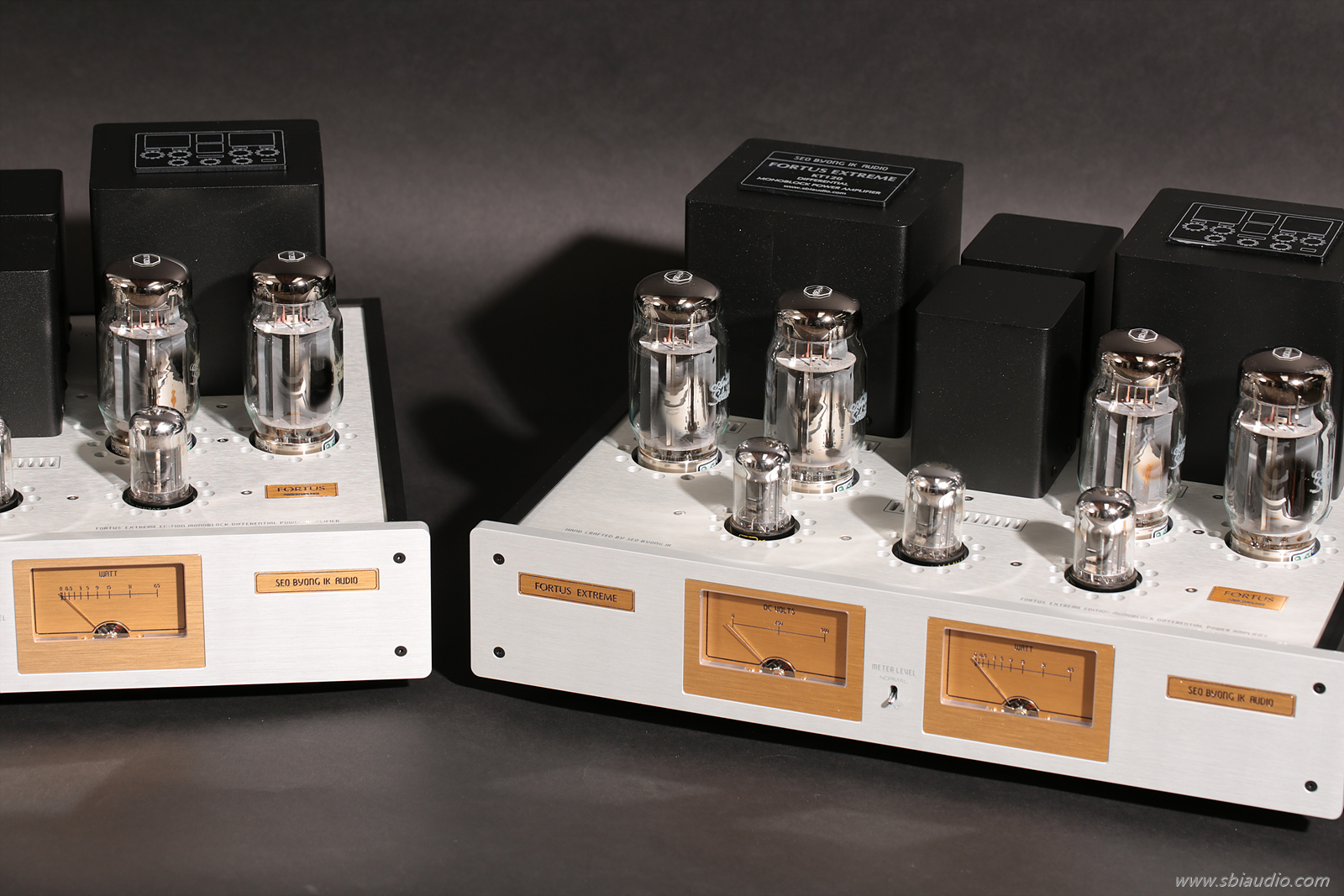

KT120을 파라렐로 구동하여 실효 출력 65W를 뽑아내는 디퍼런셜 모노블록 파워앰프 포르투스 XE입니다.



지난 7월 28일 완성하였으나 오늘에야 소개합니다,

평소 같으면 밤을 새우더라도 작업실에 소개 글을 올렸겠지만,

 같이 주문하신 여러 대의 앰프가 모두 완성되어야 납품할 수 있으므로 소개 글 올리는 일정을 조금 조정하였습니다.







포르투스 XE는 서병익오디오의 플래그십 모델로 출력을 비롯하여 음질 또한 대단히 매력적입니다.

디퍼런셜 방식으로 구동하는 앰프는 여러 종류 발표하였습니다.



그만큼 음질적으로 뛰어난 점이 있어서인데

얻는 것이 있다면 잃는 것도 있듯이 디퍼런셜 방식은 좋은 음질을 얻는 대신 출력이 줄어지는 것을 감수해야 합니다.





통상의 푸시풀 앰프는 싱글 앰프의 4배에 해당하는 출력을 뽑을 수 있습니다.



포르투스를 A급 푸시풀로 구동하여도 130W를 뽑아낼 수 있지만, 디퍼런셜로 구동하면 출력이 65W로 줄어집니다.

그러나 진공관 앰프로 65W이면 반도체 앰프로 650W에 버금가는 음감이 나오므로 작은 출력이라 할 수 없습니다.





같은 A급 푸시풀이라 하여도 디퍼런셜 방식은 동작 방식이 다릅니다.

A급 푸시풀 앰프에서 상측이 동작하고 있을 때 하측 출력관이 없어도 소리 나는 데는 지장 없습니다.

출력이 줄어들 뿐입니다.





20220809포르투스 XE 002.jpg







그러나 디퍼런셜 앰프에서는 상측 출력관이 전류가 증가하는 쪽으로 동작할 때 하측 출력관은 반드시 줄어지는 쪽으로 동작해야 합니다.

이런 구조이어서 상측 출력관이 동작할 때 하측 출력관이 없다면 상측 출력관도 동작하지 못하는 것입니다.



그렇게 되는 이유는 상측 출력관과 하측 출력관이 하나의 정전류원으로 묶여있기 때문입니다.



이로 인해 비록 두 개이 출력관이지만,

완벽하게 하나의 출력관처럼 동작하게 됩니다.



이것이 싱글앰프의 단점과 푸시풀 앰프의 단점을 보완한 디퍼런셜 파워앰프의 동작 구조입니다.







20220809포르투스 XE 006.jpg





포르투스 XE의 원형이 되는 모델은 EL156을 파라렐로 구동하는 디퍼런셜 파워앰프입니다.

2008월 7월에 발표하였습니다.



이 앰프는 당시 울리기 까다롭기로 소문난 다인의 플래그십 모델인 에비던스에 매칭하기 위하여 회로 설계를 하였고 성능을 인정 받았습니다.



이제 EL156은 구입할 수 없는 상황이 되었지만,

EL156을 능가하는 KT120의 출현으로 상시 제작할 수 있는 대표모델이 되었습니다.



참고로 EL156을 파라렐로 구동하는 디퍼런셜 회로를 설계하였는데 출력 55W입니다.

이때 출력관을 KT120으로 바꾸면 출력 65W로 10W 증가합니다.



KT120이 발표되기 이전에는 선택의 여지 없이 6550을 출력관으로 사용할 수밖에 없었습니다.

이때는 출력이 35W로 줄어지는 것을 감수해야만 했습니다.





20220809포르투스 XE 010.jpg







근래 새로운 기술로 예전에는 없던 신관들을 계속하여 발표하고 있습니다.

대표적인 관으로 KT120, 2A3-40, 300B-XLS 등이 있습니다.



내용을 모르시는 분은 옛 진공관 제조 기술이 우수하다 생각하시고 구관을 찾으시지만,

진공관을 다시 생산하기 시작하고 이미 30년이 넘었습니다.







진공관은 비록 열이 나야 동작하는 소자이지만, 과열되면 수명이 짧아집니다.



이를 방지하기 위해 진공관 주위에 통기공을 마련하여 자연대류를 촉진합니다.

그리고 진공관을 둘러싸는 구조를 가능한 한 피해야만 합니다.



포르투스 XE는 완벽하게 A급으로만 동작하는 디퍼런셜 방식으로 KT120의 플레이트 표면 온도가 크게 상승합니다.

그러나 이런 상태에서도 KT120의 플레이트 손실 60W의 75% 이내에서 동작하는 여유 있는 설계로 오랫동안 사용할 수 있습니다.







포르투스 XE의 내부입니다.

20220809포르투스 XE 015.jpg









부품의 리드가 러그 단자에 직접 납땜되는 하드와이어링으로 배선하여 잔류노이즈를 크게 줄일 수 있었으며 이론에 입각한 이상적인 배선이 가능하여 음질을 크게 개선하였습니다.







하판을 체결한 상태입니다.

20220809포르투스 XE 016.jpg





45mm 통 알루미늄을 절삭 가공하고 실리콘 고무를 덧대어 만든 받침대는 미세한 진동을 흡수하는 작용을 합니다.

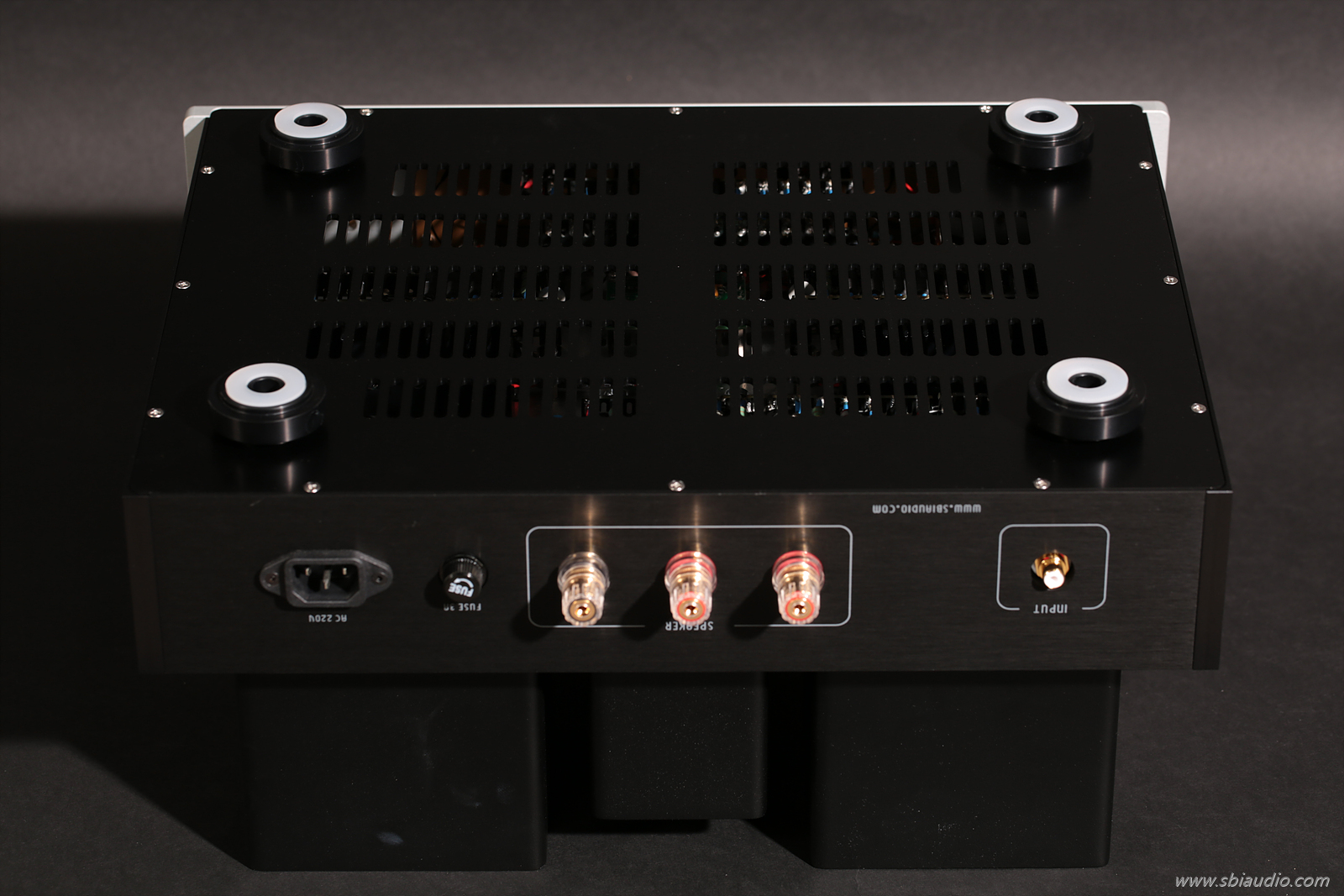

포르투스 XE의 후면입니다.

20220809포르투스 XE 012.jpg







좌측에 RCA 입력단자가 있으며 중앙에 4옴 8옴 스피커를 연결할 수 있는 바인딩 포스트 단자가 있습니다.

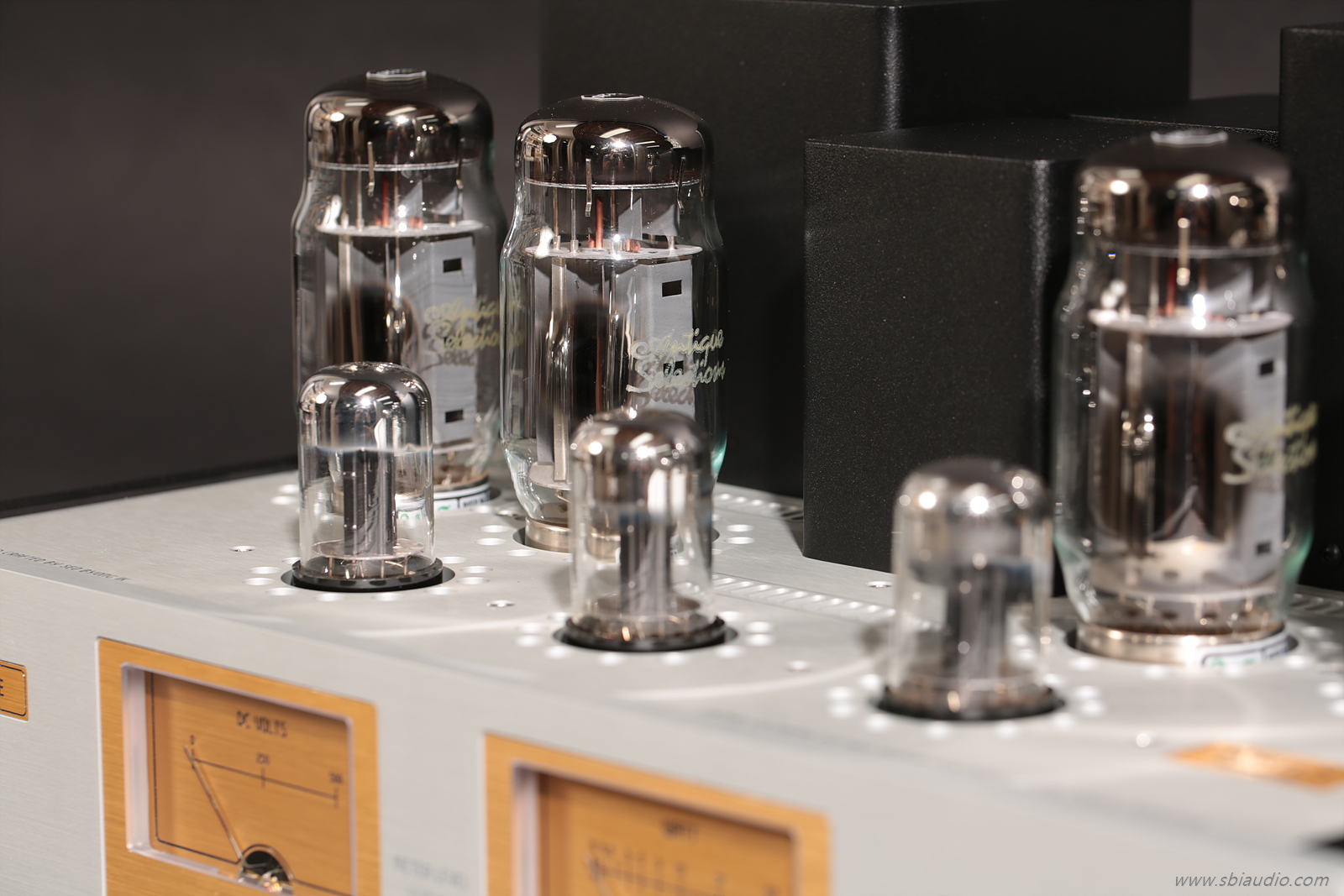

20220809포르투스 XE 005.jpg







전면판 좌측 메타는 전압 증폭단의 B+ 전원 전압을 지시하는 전압계입니다.

우측의 메타는 출력을 지침으로 표시하는 출력 메타입니다.



중앙의 토클 스위치는 출력 메타의 지침 감도를 10배 높이는 용도의 스위치입니다.

이 스위치를 내리면 지침의 변화가 활발해집니다.



이때는 메타 반에 표시된 최대치 65W를 6.5W로 환산하여 보시면 됩니다.







. 포르투스 XE의 전기적 특성입니다.
형식: KT120을 파라렐로 구성한 디퍼런셜 모노블록 파워앰프
1. 출력: 65W + 65W(상시 어떤 상황에서도 완벽한 A급 구동)

2. 이득: 30배
3. 주파수 특성: 3W 출력 시
상한 주파수: -3dB 81.89KHz
하한 주파수: -3dB 4Hz
4. 사용 진공관: KT120 × 4   6SN7GTB × 3  / 모노블록
5. 크기: W420 × D330 (단자류 포함 : 370) ×  H212
6. 무게: 25.5Kg (모노블록 1대의 중량)









디퍼런셜 XE의 특징은 유연하면서도 폭발적인 구동력을 겸비하였다는 것입니다.

저음은 통통 튄다고 느껴질 정도로 탄력 있습니다.



부드럽고 나긋나긋하게 들리는 고음은 전혀 쏘지 않으면서도 높은 해상도를 보여 줍니다.







이** 선생님의 포르투스 XE입니다.

에이징을 겸한 히어링 테스트는 충분히 하였습니다.



이제 한 대 남은 칸타레 SE2 우드형 프리앰프가 내일이면 완성됩니다.





20220809포르투스 XE 020.jpg





오랫동안 기다려 주시어 고맙습니다.
