20220731델리카투스 GE 004.jpg

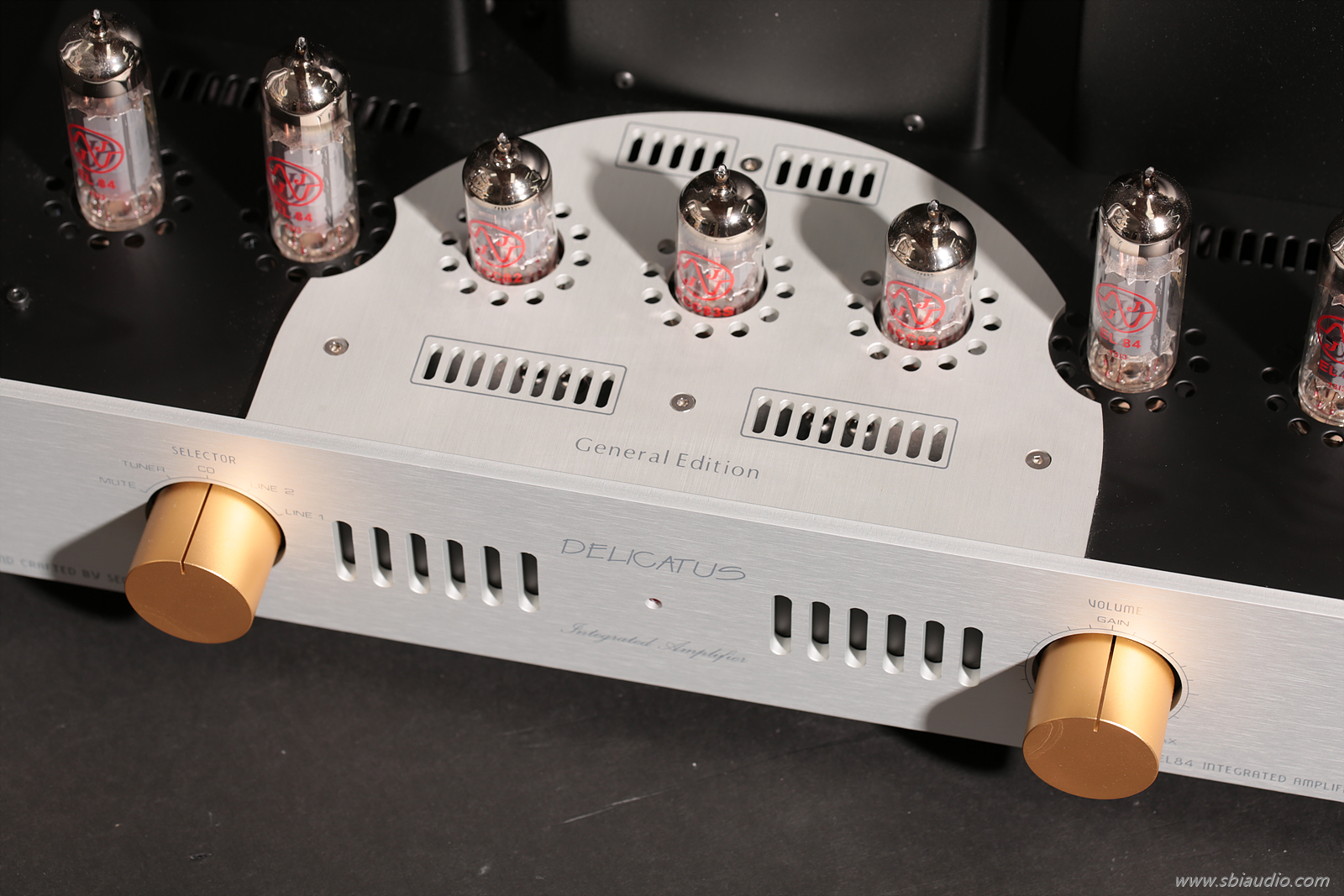

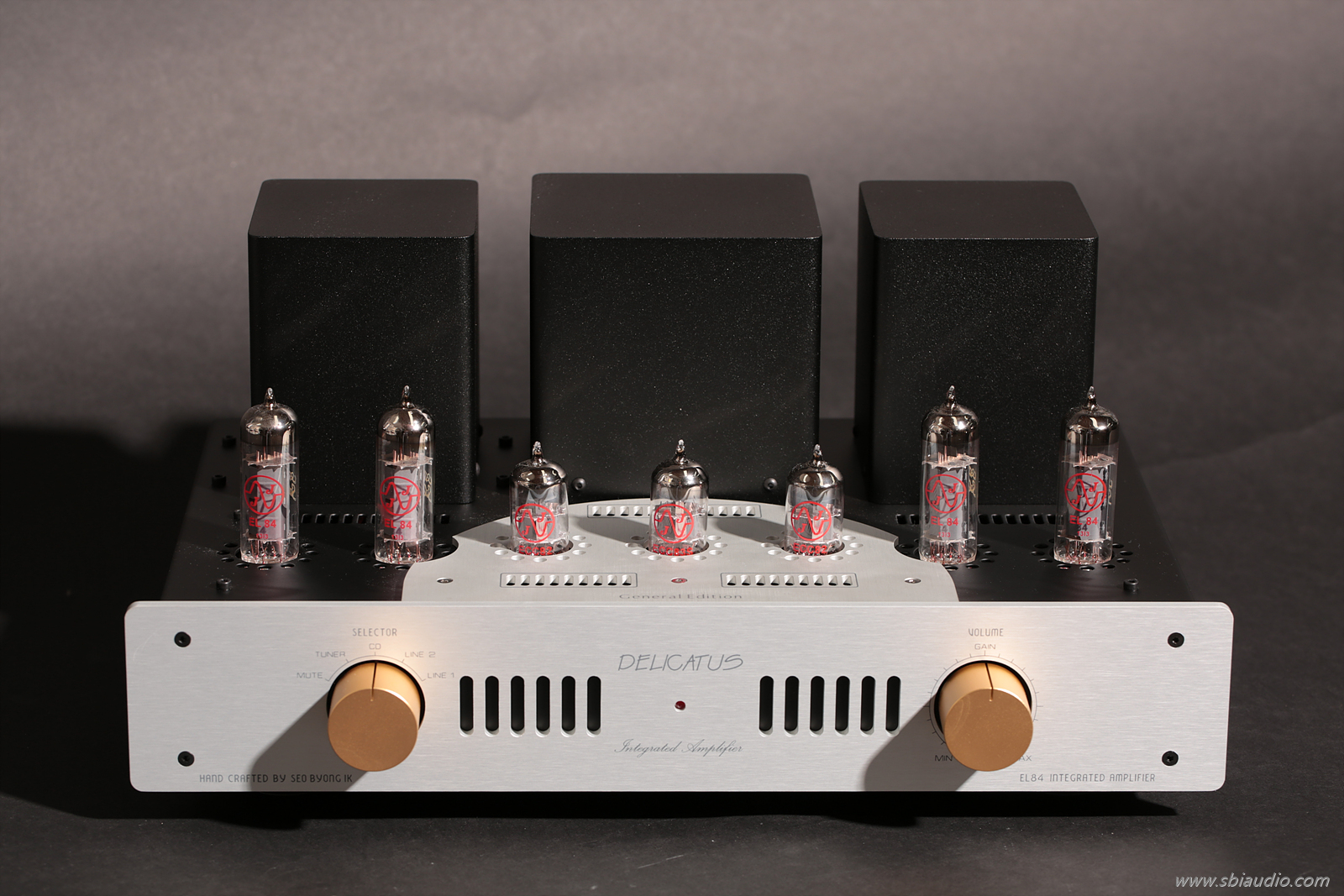

델리카투스 GE입니다.

지난 7월 31일 완성하였습니다.



휴가 다녀오느라 오늘에야 소개합니다.





델리카투스 GE는 EL84를 A급 푸시풀로 구동합니다.

만약 델리카투스 GE를 설계할 때 높은 출력이 목표였다면, 더 높은 출력인 17W + 17W로 설계하였을 것입니다.





그러나 좋은 음질이 목표였으므로 A급으로 구동하도록 하였기에 출력은 조금 줄어져 10W + 10W가 되었습니다.







20220731델리카투스 GE 002.jpg







EL84는 특유의 매력적인 음색으로 좋아하시는 분이 참 많습니다.



그러나 소출력 진공관이라 물량투자를 많이 해서 고급화하기도 어렵다 보니 제품으로 출시하는 제조사도 드뭅니다.





시정이 이러다 보니 옛 장전축에서 추출한 EL84  앰프를 사용하는 경우가 빈번합니다.

이런 상황을 고려하여 2009년 7월 델리카투스를 출시하였습니다.







20220731델리카투스 GE 013.jpg









택배 박스 내부는 완충재로 완벽하게 포장하여 발송합니다.

그러나 안전상의 이유로 진공관은 모두 뽑은 상태로 포장하였습니다.





델리카투스 GE를 받으시면 위 사진처럼 가운데 ECC83S 1개와 좌,우로 ECC82를 각각 한 개씩 꽂습니다.



마지막으로 EL84 진공관(키 큰 진공관)은 두 개씩 짝지어 꽂아줍니다.



이때 중요한 것은 완전하게 밀착이 되도록 끝까지 꽂는 것입니다.

꾹 눌러서 더 이상 들어가지 않을 때까지 꽂으시면 됩니다.....^^







20220731델리카투스 GE 017-1.jpg







진공관을 모두 꽂으셨다면

스피커와 소스 인터케이블을 연결하고 AC 전원코드를 꽂은 후 전원 스위치는 넣어 봅니다.





진공관 앰프는 전원을 넣은 후 대략 20~30초 정도 지나야 소리가 나기 시작합니다.

그리고 최소 10분 정도는 지나야 부드럽고 힘찬 소리가 납니다.





델랔투스 GE가 10W + 10W이다 보니 처음 진공관 앰프를 접하시는 분은 소리나 제대로 날 것인가.... !! 궁금해하시는 분이 계십니다.



잘 만든 진공관 앰프라는 전제가 필요하기는 하지만,

진공관 앰프 10W면 반도체 앰프 100W에 버금가는 음감이 나옵니다.



이것이 진공관 앰프 1W짜리도 실용이 되는 이유입니다.











. 델리카투스 GE의 전기적 제원
1. 실효 출력: 10W + 10W
2. 형식: EL84를 A급 울트라 리니어 푸시풀로 구동하는 인티앰프
3. 주파수 특성: 3W 출력 시
하한 주파수: -3dB  5Hz
상한 주파수: -3dB  57.3kHz

4. 이득(GAIN): 160배
5. 사용 진공관: EL84/ 6BQ5 × 4, ECC83S/ 12AX7 × 1, ECC82/ 12AU7 × 2
6. 크기: W390  H175  D285







델리카투스 GE의 내부입니다.

20220731델리카투스 GE 009.jpg









부품의 리드가 러그 단자에 직접 납땜되는 하드와이어링 방식으로 제작되었으며

우수한 전기적 특성을 실현하였습니다.





델리카투스 GE는 볼륨을 최대로 올려도 험이나 노이즈의 증가가 거의 없습니다.

출력이 작다 보니 음압감도가 높은 스피커를 연결하여 사용할 수도 있는데, 이때 험이 전혀 느껴지지 않을 정도로 높은 S/N 비를 실현하였습니다.







20220731델리카투스 GE 010.jpg





하판을 체결한 사진입니다.

45mm 통 알루미늄을 절삭 가공하고 실리콘 고무를 덧대어 만든 받침대는 튼튼하고 미세한 진동을 잡아주는 역할을 합니다.





델리카투스 GE의 후면입니다.

20220731델리카투스 GE 005.jpg







좌측부터 LINE 1, LINE 2, CD, TUNER 순으로 RCA 입력 단자가 있습니다.





20220731델리카투스 GE 019-1.jpg





중앙에는 4옴과 8옴 스피커를 사용할 수 있는 바인딩 포스트 단자가 있습니다.

6옴 스피커를 사용하시는 분이라면

4옴 단자에 연결하여 사용하시면 됩니다.



8옴 단자에 연결하여도 소리 나는 데는 지장 없지만, 임피던스 부정합에 의한 손실이 더 커집니다.







20220731델리카투스 GE 003.jpg







델리카투스 GE의 음질은 10년이 넘는 세월로 검증되었습니다.

하루가 멀다고 신모델이 쏟아지는 오디오 업계에서 하나의 모델이 10년 이상 꾸준히 제작되고 있다면 분명 그만한 이유가 있을 것입니다.



박** 선생님의 델리카투스 GE입니다.



3일간의 에이징을 겸한 히어링 테스트가 모두 끝났으며 내일(4일 목요일) 발송이 가능합니다.







20220731델리카투스 GE 014.jpg





고맙습니다.

  • 나노셀 2022.08.05 13:03
    선생님..오전에 배송받아서 기쁜 마음에 설치하고 기존에 듣고 있던 LP며 CD며 찾아서 듣고있습니다.
    앰프에 따라 소리가 이렇게 달라지는군요. 더 풍성해지고 안들리던 악기들의 소리도 들리고 소리가 더 맑아졌습니다. 저음도 묵직해지고요
    포장도 꼼꼼하게 완충제 듬뿍 넣어서 보내주시고^^
    감사드리고요..항상 건강하시길 바랍니다.
  • 서병익 2022.08.05 13:25

    예..선생님 고맙습니다.

    델리카투스 GE가 마음에 드신다니 정말 다행입니다.....^^
    사용하시다 궁금하시거나 조금이라도 불편하신 점 있으시면 언제든지 전화주십시오.....
