델리카투스 GE입니다.

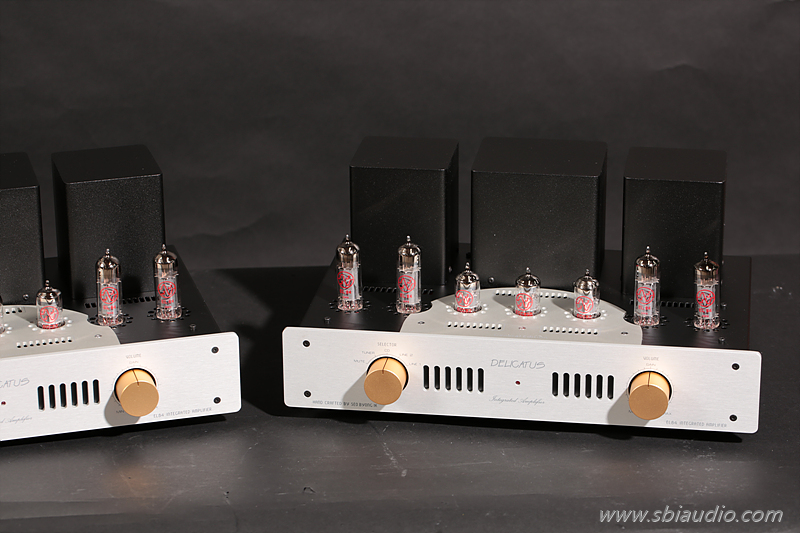

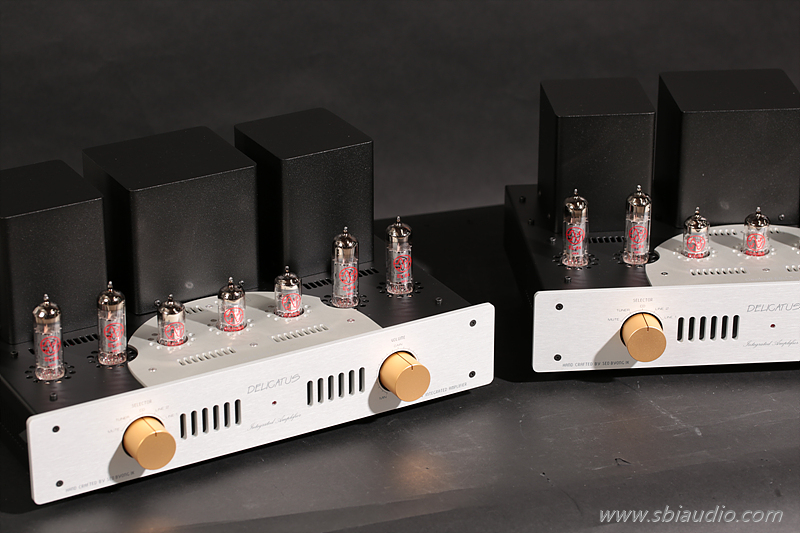

오늘 2대를 로젠택배로 발송하였습니다.



5번으로 받으시는 성*일 선생님,

6번으로 받으시는 김*국 선생님이 받으십니다.



운송 중에 던지더라도 이상이 없을 정도로 완벽하게 포장하여 발송하였습니다.

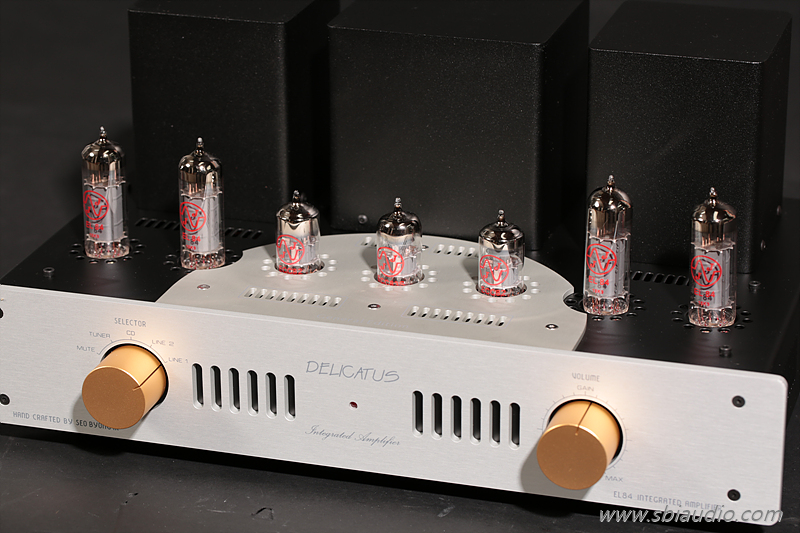

받으시면 아래 사진을 참고하시어 1번 자리에 ECC83S,

2번 자리에 ECC82

2개를 각각 꽂은 후 쿼드매치관인 EL84를 양옆으로 두 개씩 꽂으시면 됩니다.



그리고 전원 스위치를 넣어 봅니다.





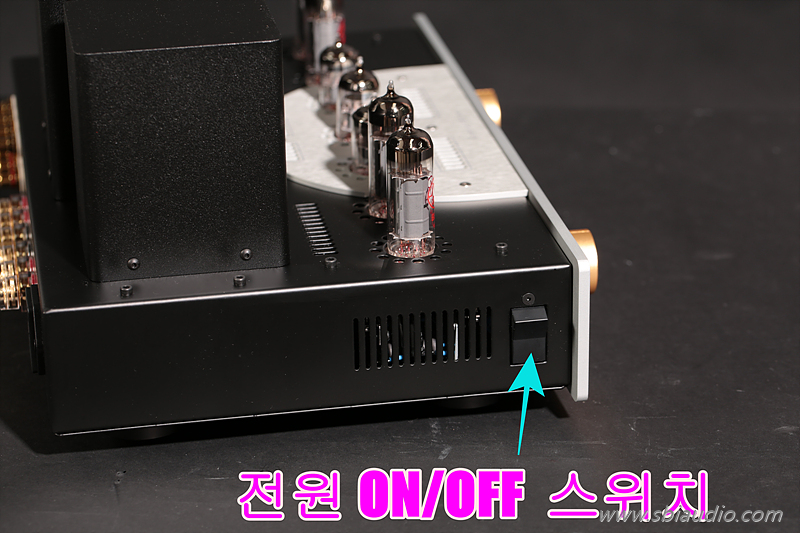

전원 스위치 위치를 확인해주세요...

좌측에 있습니다.







서병익오디오의 모든 앰프는 눈에 쉽게 띄지 않는 곳에 사용하는 작은 나사 하나에도 완벽을 기하고 있습니다.

백색의 볼트는 스테인리스 볼트이기에 녹이 나는 일은 없지만, 흑색의 볼트는 세월이 지나면 녹이 납니다.



고급 수제품 앰프에서 나사에 녹이 슬면 안 되는 일이기에

2017년 이후 제작되는 모든 앰프에는 절대 녹이 나지 않아서 NASA에서 사용한다고 하는 나사, 흑염 볼트를 사용하고 있습니다.



일반 볼트의 약 20배의 가격이지만, 고급 수제품 앰프에는 반드시 사용해야 할 품목입니다.



유난히 흑색 볼트를 많이 사용하는 벨리카투스 GE에도 당연히 적용하고 있으며 대를 물려 사용한다고 해도 볼트에 녹이나는 불상사는 없습니다.





델리카투스 GE의 내부입니다.



부품의 리드가 러그 단자에 직접 납땜되는 하드와이어링 방식으로 배선되었습니다.

하드와이어링 배선은 이론에 입각한 이상적이 배선으로 적은 부귀환으로도 우수한 전기적인 특성을 취할 수 있습니다.

잔류노이즈를 크게 줄일 수 있으며 잔고장이 없다는 것도 큰 장점입니다.



증폭부를 조금 더 가까이서 찍었습니다.



신호가 흐르는 곳에는 +- 1% 오차의 1/2W 데일 저항을 사용하고 있으며 전력이 필요한 곳에는 특주한 +- 1% 오차의 3W 산화피막 저항을 사용하고 있습니다.



전해 콘덴서는 삼화콘덴서의 수출용 콘덴서를 사용하고 있으며 사용 시간 5,000시간의 콘덴서입니다.

참고로 시중에서 구입할 수 있는 일반 콘덴서의 사용시간은 2,000시간입니다.



커플링 콘덴서는 이 시대 최고의 유전체로 주목받는 메탈라이즈드 풀리프로필렌 콘덴서입니다.

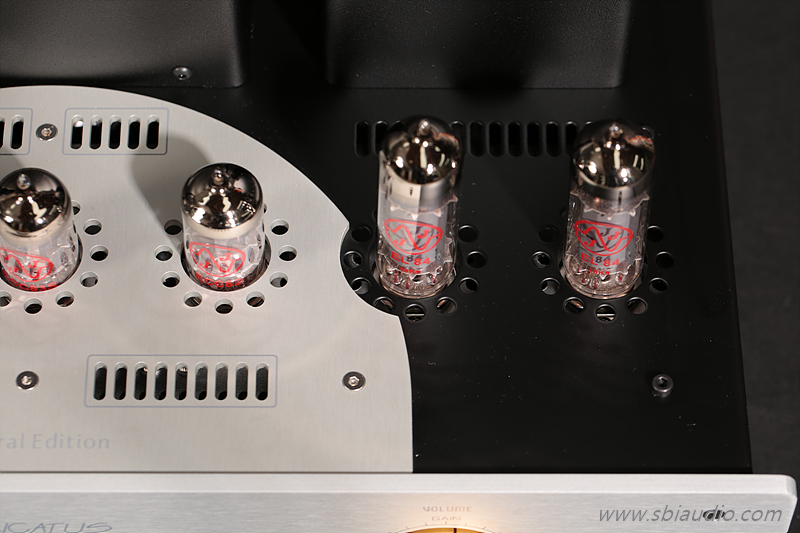

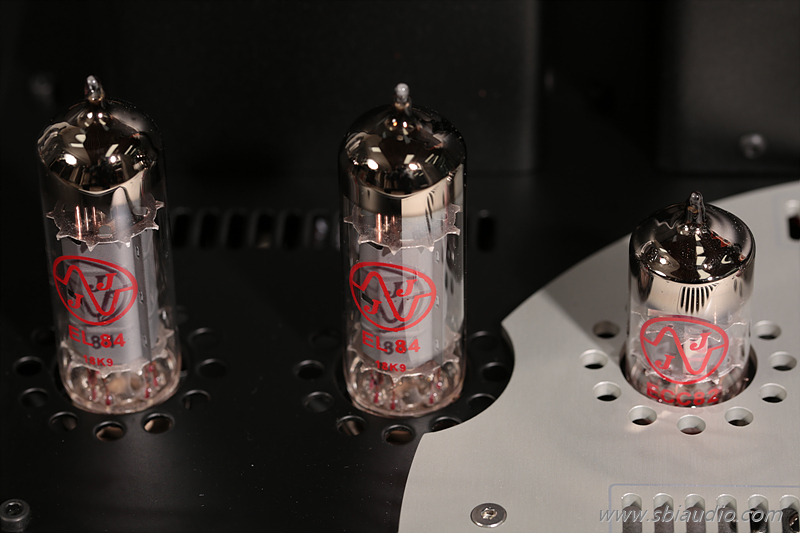

양측에 각각 두 개씩 사용하는 EL84는 4개를 1조로 맞추어 선별한 쿼드 매치관이어서 섞여도 괜찮습니다.

우측에 두 개 좌측에 두 개씩 꽂습니다.







. 델리카투스 GE의 전기적 제원
1. 실효 출력: 10W + 10W
2. 형식: EL84를 A급 울트라 리니어 푸시풀로 구동하는 인티앰프
3. 주파수 특성: 3W 출력 시
하한 주파수: -3dB  5Hz
상한 주파수: -3dB  57.3kHz

4. 이득(GAIN): 160배
5. 사용 진공관: ECC83S/ 12AX7 × 1,  ECC82/ 12AU7 × 2,  EL84/ 6BQ5 × 4,
6. 크기: W390  H175  D285











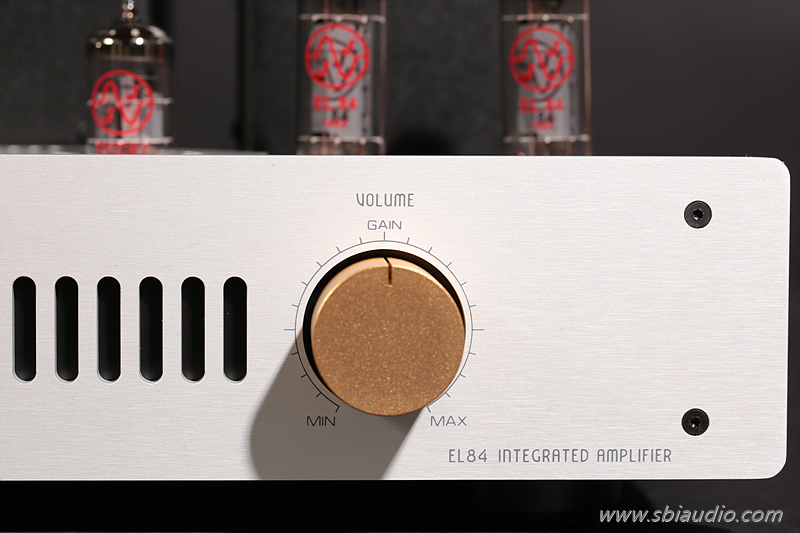

우측 노브는 음량을 조절하는 볼륨입니다.

알프스 사의 100㏀ 블루벨벳 제품을 사용하고 있습니다.

음량 조절이 부드럽게 조절되는 A형 커브를 채용하였습니다.



적당히 무거운 감촉이 좋습니다.







좌측 노브는 세이덴 셀렉타를 사용하였습니다.

경쾌한 감촉과 더불어 장수명이 특징입니다.



이 셀렉타로 입력 선택을 하면 릴레이가 동작하여 입력을 선택하는 구조로 되어 있습니다.

이런 구조는 오래 사용한다고 하여 잡음이 증가하는 일이 없으며 음이 새는 일(크로스 토크)도 없습니다.





전원부 부근입니다.





이곳은 정전압으로 구동되는 히터 전원부와 MOS FET호 구동되는 리플필터 회로가 배치되어 있습니다.

이곳에서 배터리에 버금가는 순도 높은 직류전압이 만들어지는 곳입니다.



델리카투스 GE의 S/N 비가 높은 이유도 순도 높은 B+ 전원 전압을 사용하기 때문입니다.

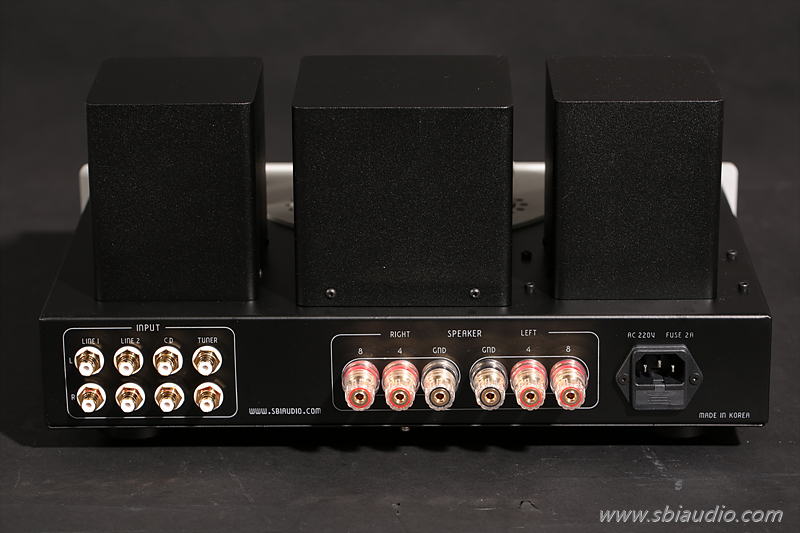

좌측부터 LINE 1, LINE 2, CD, TUNER 순으로 RCA 입력 단자가 있으며, 중앙에는 4Ω과 8Ω 스피커를 연결할 수 있는 바인딩 포스트 단자가 있습니다.



같은 내용이 한동안 계속이어질 것이기에 오늘은 간략히 소개합니다.





제작 일정에 대해 한 가지 말씀드리면

델리카투스 GE는 4년 차 후계자인 제 딸이 제작하고 있으며 저는 전기적인 특성 및 살펴보아야 할 여러 항목을 확인하고 있습니다.



저는 저의 일정대로 공제를 시작하기 전에 이미 주문받은 앰프를 주문받은 순서대로 제작하고 있으며

지금은 김*진 선생님이 주문하신

4웨이용 멀티채널 디바이더 베리타스 플러스와 2A3-40/ 300B 겸용 파워앰프 새티늄을 동시에 제작하던 중 조각집의 사정으로 작업 연결이 되지 않아 잠시 로샤 SE를 제작하고 있습니다.







고맙습니다.
