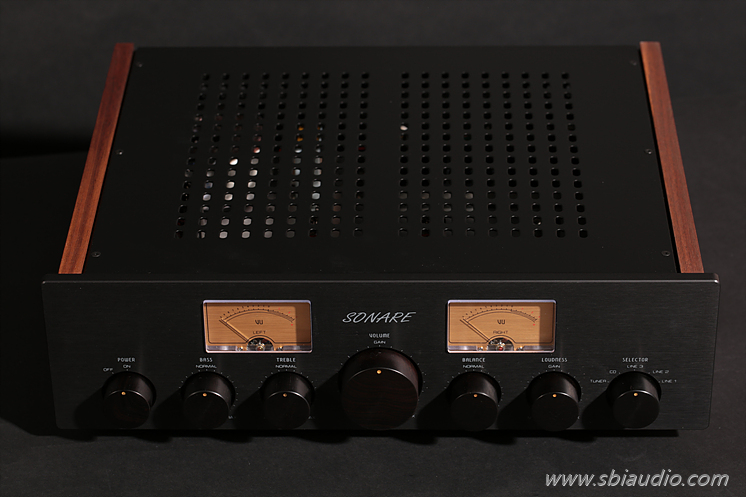

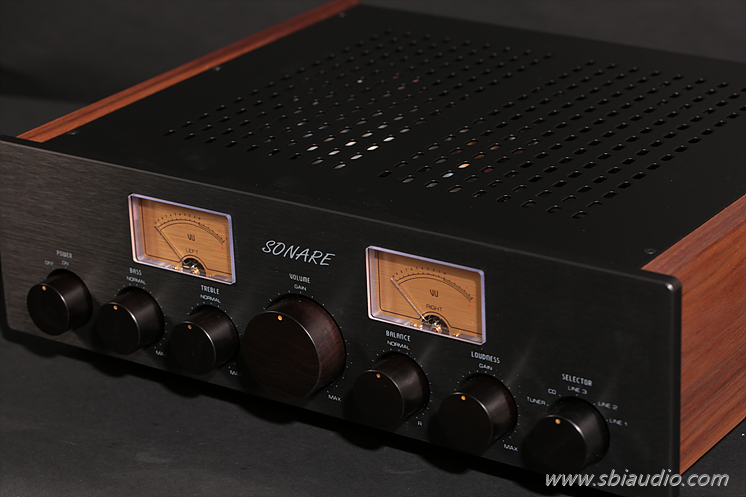

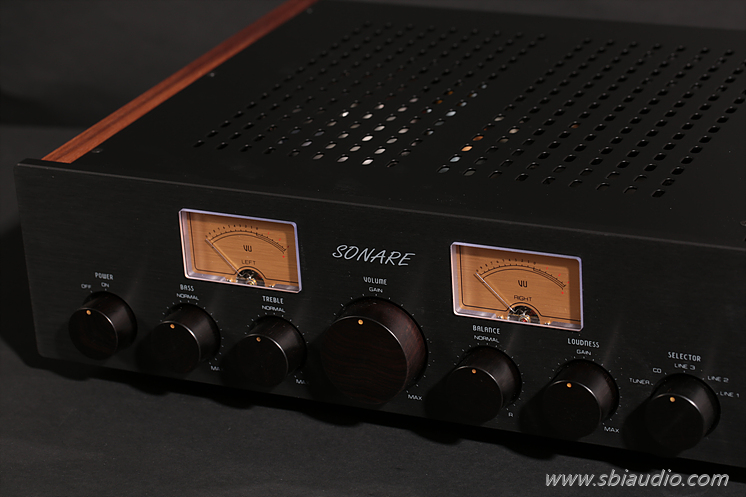

쏘나레 콘솔릿 SE입니다.

어제 오후 늦은 시간에 완성하였습니다.





쏘나레는 고음질 다기능의 진공관 프리앰프입니다.

2005년에 처음 소개한 후 15년이 지난 지금도 여전히 제작하고 있습니다.

오랜 세월 속에 끊임없는 회로 개선으로 비교 대상이 없을 정도의 다기능 고음질로 다듬어졌습니다.



증폭회로에 대해 모르시는 분이라면 당연한 일일수도 있지만,

회로를 다단으로 구성하여 증폭을 여러 번 하면 음질이 열화한다고 생각하시는 분이 참 많습니다.









회로 설계를 잘못하여 파형이 찌그러지는 증폭기라면 그럴 수도 있겠지만,

정확히 설계된 증폭회로에서는 여러 번 증폭한다고 음질이 나빠지고 한 번 증폭한다고 음질이 좋아지지는 않습니다.



아마도 그렇게 생각하는 이유 중 하나는 과거 80년대에 모든 기능을 생략하고 간단하게 만들었더니 음질이 좋아졌다는 광고의 영향이 아닐까... 생각해 봅니다.



또 하나는 증폭을 뻥튀기의 원리로 생각하시어서 한번 튀길 때마다 커지면서도 찌그러지는 모양을 연상하면 그럴 수도 있다고 생각합니다.



나중에 기회가 된다면 진공관이나 반도체의 증폭 과정을 소상히 알려 드릴 수 있었으면 좋겠습니다.









LP를 들을 때 필요한 포노앰프,

로샤 MK2를 예로 들면 이득이 180배입니다만, 이것은 1kHz 일 때의 기준으로 20Hz일 때는 1,800배가 됩니다.



진공관 1단 증폭으로는 이렇게 높은 증폭도를 실현할 수 없으므로 2단으로 구성하여 회로를 구성합니다.



이것은 하나의 회로 구성 사례로 소개한 것 일뿐

모든 회로 구성은 이렇게 다단의 증폭과 감쇠를 거치며 원하는 특성으로 완성합니다.









만약,

여러 번 증폭하면 음질이 나빠진다는 주장이 사실이라면

3단 증폭과 2단의 버퍼단으로 구성된 쏘나레 콘솔릿의 음질은 가장 열악한 음질이어야 할 것입니다.



그러나 쏘나레는 한없이 부드럽고 나긋나긋한 음색과 공간을 가득 채우는 유려한 배음으로

일상의 피곤함으로 지친 심신을 편안히 이완합니다.



쏘나레의 음색을 한번이라도 들어 보신 분이라면 비교 대상의 프리앰프를 찾지 못하실 겁니다.



쏘나레의 음량 조절 노브를 최대로 올려도 노이즈의 증가가 전혀 느껴지지 않을 정도의 정숙함,

전단 NON NFB(무귀환) 구성으로 진공관 고유의 고조파가 줄어지지 않아 공간을 가득 채우는 풍성한 배음이 돋보입니다.



근래 수입되는 진공관 앰프의 음질은 점점 반도체 앰프의 음질에 근접해지고 있습니다.

원가 절감을 하면서도 좋은 수치로 비교할 수 있는 전기적 특성을 얻기 위해 NFB를 크게 늘려 그렇습니다.



충분한 물량 투자 없이 제작되는 진공관 앰프는 무귀환(NON NFB) 방식으로 제작하기 어렵습니다.

이것이 근래 수입되는 진공관 앰프에서 배음을 느낄 수 없는 이론적 이유입니다.









. 쏘나레 콘솔릿 SE 메탈형의 전기적 제원입니다.

형식: 다기능을 무귀환으로 구성한 고음질 프리앰프

1. 이득: 10배

2. 주파수 특성 (출력전압 5V일 때)

고역 상한 주파수: -3dB 63.3kHz

저역 하한 주파수: -3dB 7Hz

3. 라우드네스 컨트롤 특성

50Hz: +19dB

30Hz: +23dB

10KHz: +6dB

15kHz: +8dB

4. 톤 컨트롤 특성

TREBLE: 10kHz: MAX +18dB MIN -17dB

BASS: 50Hz: MAX +15dB MIN -15dB

5. 논 클리핑 출력 전압: 33V

6. 사용 진공관: 소신호 증폭관 ECC83S/ 12AX7 × 6개,  정류관 EZ81/ 6CA4 × 1개

7. 크기: W440 × H138× D350









쏘나레 SE의 내부입니다.







부품의 리드가 러그 단자에 직접 납땜 되는 하드와이어링을 배선하여 진공관 특유의 음질이 잘 살아납니다.



이론에 입각한 이상적인 배선으로 잔류 노이즈를 크게 줄였으며 하드와이어링으로 제작된 진공관 앰프의 음질적 장점은 PCB 방식으로는 구현할 수 없다는 내용이 있습니다.



쏘나레 콘솔릿 SE의 장점 중 하나는 높은 S/N 비에 있습니다.

여러 기능을 실장하고도 볼륨을 최대로 올려도 어떠한 잡음도 들리지 않을 정도의 수준으로 완성하였습니다.



높은 음압감도의 스피커를 사용하시는 분도 잡음 걱정 없이 안심하고 사용하실 수 있습니다.





하판을 체결한 사진입니다.







45mm 통 알루미늄을 절삭 가공하고 실리콘 고무를 덧대어 만든 받침대는 튼튼하여 보기도 좋지만,

미세한 진동을 흡수하는 작용을 합니다.

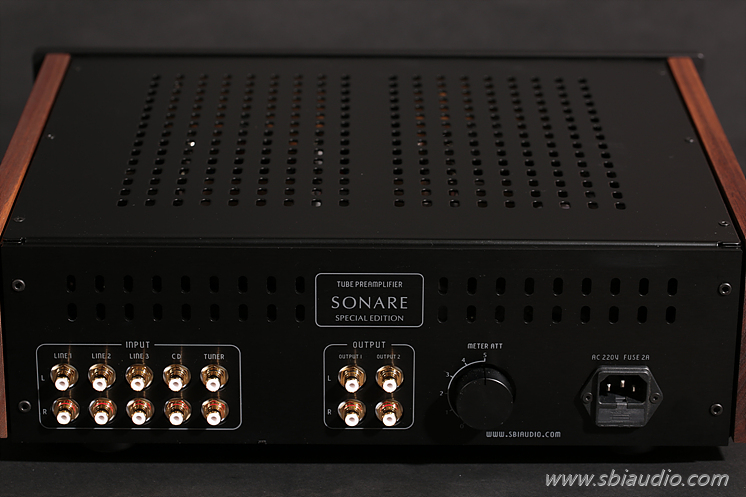

쏘나레 SE의 후면입니다.





좌측에 총 5 계통의 RCA 입력 단자가 있습니다.

LINE 1, LINE 2, LINE 3, CD, TUNER 순입니다.



중앙에는 두 조의 RCA 출력 단자가 있습니다.









쏘나레 SE는 한없이 나긋나긋하고 유려한 배음이 돋보이는 음질로

좌, 우 음량의 크기를 조절하는 밸런스,

저음량 시에 저음이 작게 들리는 것을 보정하는 본격적인 라우드네스 컨트롤,

톤 컨트롤 기능 등....

오디오를 즐기며 있으면 좋겠다고 느낄 만한 모든 기능을 실장하였습니다.



이런 기능들은 자세히 소개해야 하지만,

매번 같은 내용이 중복되기에 오늘은 생략하였습니다.

자세한 내용이 필요하신 분은 작업실에서 쏘나레로 검색하시면 많은 내용을 보실 수 있습니다.





이** 선생님의 쏘나레 콘솔릿 SE입니다.

3일간의 에이징을 겸한 히어링 테스트가 끝나는 23일(토) 납품할 수 있습니다.



토요일까지 히어링 테스트를 한 후 같이 주문하신 아마레 플래티늄과 같이 발송하겠습니다.

쏘나레를 제작하는 동안 아마레는 청음실에서 운용하며 충분히 점검하였습니다.







고맙습니다.
