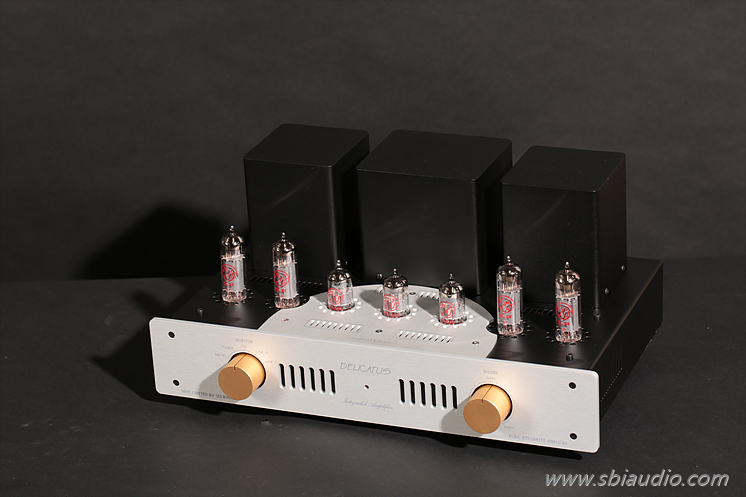

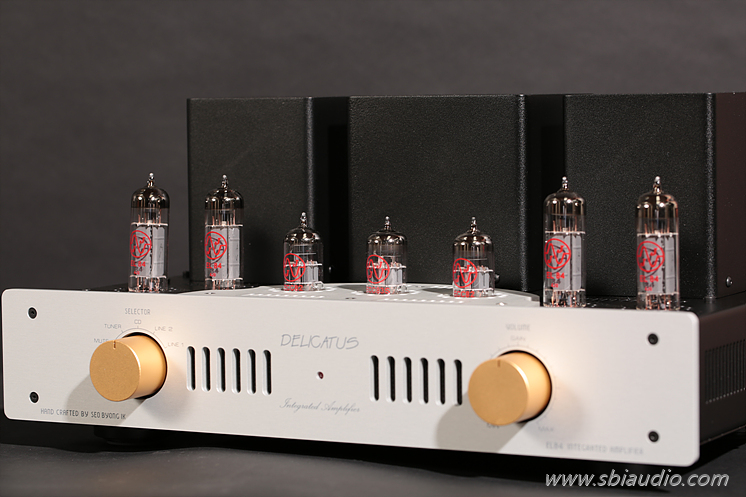

델리카투스 GE입니다.

어제 늦은 시간에 완성하였습니다.



델리카투스 GE를 소개해 올린 지 며칠 되지 않아 같은 내용이 중복될 수 있으니 오늘은 조금 다른 말씀을 간략히 올리겠습니다.



2009년 6월 11일 처음 사진으로 델리카투스를 소개하였는데,

이렇게 소개하기 앞서 수개월 전부터 델리카투스를 설계하기 위해 여러 자료를 살피며 가장 진보된 음질로 완성하기 위한 노력을 하였습니다.









처음 출시되었을 때와 비교하면 외관도 많이 개선되었고,

증폭 회로도 많은 개선이 이루어졌습니다.



델리카투스를 구상하며 설계하던 때의 마음으로 소개합니다..





아래의 글은 자료실 2번 게시물 내용입니다.

-----------------------------------------------------------------------------------------------------------------







EL84 푸시풀 인티앰프 델리카투스입니다.

그리 크지 않은 주거공간에서 음악을 즐기실 때 분리형의 프리와 파워앰프가 오히려 짐이 되는 경우가 있습니다.

이럴 때 간편하게 시스템을 구성하고자 하시지만 내용만큼은 충실한 인티앰프를 찾으시는 분을 위하여 EL84 푸시풀 인티앰프 "델리카투스"를 제작하였으며 그 설계 사양입니다.









EL84(6BQ5) 푸시풀 인티앰프는 많습니다. 하지만 검토해 본 결과 제대로 만든 앰프는 찾기 힘들었습니다.

국내에서 구입할 수 있는 EL84 푸시풀 인티앰프는
1. PCB를 채용한 인티앰프
2. 프리부를 생략하고 파워앰프의 이득을 높인 후 입력 셀렉타를 부착하여 만든 인티앰프
3. 4~50년 회로를 복각한 인티앰프 등..이었습니다.

오래된 빈티지 기기도 하드와이어링 작업에 의해 제작된 앰프는 지금도 여전히 동작합니다. 물론 부품의 수명이 다 되어 고장이 나기도 하지만 대체로 수명이 긴 것은 확실합니다.







그러나 베이클라이트 PCB에 의해 제작되던 시기의 빈티지 기기는 전해 콘덴서에서 흘러나온 전해액과 먼지 등에 의해 절연저항이 나빠져 고장이 발생하는 경우는 흔히 있습니다.


고장으로까지 이어지지 않더라도 PCB에 의해 제작된 앰프는 아무래도 저렴하게 만들었다는 인상을 지울 수 없습니다.

요즘은 절연저항이 월등히 좋아진 유리 에폭시 PCB를 사용하지만,

위에 열거한 고장의 원인들은 세월이 흐르면 그대로 적용됩니다.



그리고 프리부를 생략한 인티앰프의 음질은 전체적으로 밀도감이 떨어진다는 내용이 있습니다.
이것은 마치 프리앰프 없이 파워앰프를 동작시키는 것과 같아서 힘있게 밀어줘야 할 저역에서도 그렇게 되질 못 합니다.

이런 경우 저음이 풀어진다고 표현하기도 합니다.



위에 열거한 내용의 결점들을 검토하여 보완한 EL84 푸시풀 인티앰프를 새로 설계하여 제작하였는데 그 이름을 델리카투스라 하였습니다.







. 델리카투스의 설계 사양은 이렇습니다.
1. EL84를 푸시풀로 최대한 동작시키면 B급으로 17W를 얻을 수 있습니다. 그러나 델리카투스는 음질을 우선으로 하였기에 A급 동작으로 10W의 출력을 얻고 있습니다.
(이것을 출력 전압으로 환산하면 17W는 11.65V이며 10W는 9.2V가 됩니다. )

2. 델리카투스는 프리부를 별도로 마련하여 약 10배의 이득을 갖도록 하였습니다.
따라서 전대역에서 밀도감 높은 음을 들으실 수 있으며 사용하는 스피커의 감도가 특히 낮을 때를 고려하여 초단의 12AU7을 이득이 더욱 높은 12AY7로 교환하여 사용할 수 있도록 설계하였습니다. (이런 경우에도 12AY7의 최적점에서 동작하도록 바이어스 전압을 설정하였습니다. )







3. 인티앰프에 어떤 감도를 갖는 스피커가 연결될지 모르는 상황에서 광범위한 적응능력을 높이기 위하여 볼륨과는 별도로 -6dB의 아테네이타를 설치하였습니다.
따라서 다양한 감도를 갖는 스피커에서도 작동하기 쉬운 위치에서 볼륨을 동작시킬 수 있습니다.

4. 로더를 비롯한  고감도 스피커를 사용하시는 분을 위하여 특히 높은 S/N 비를 실현하였는데 앰프 자체에서는 노이즈나 험이 전혀 발생하지 않습니다.

5. 충분한 용량의 전원 트랜스를 사용하여 안정된 전류 공급이 가능하도록 하였습니다.
또한 FET에 의한 리플필터를 실장하여 고순도의 전원을 공급하고 있습니다. 이것을 수치로 표현하면 초크 코일을 사용한 것의 60배 이상의 리플 제거능력을 갖습니다.

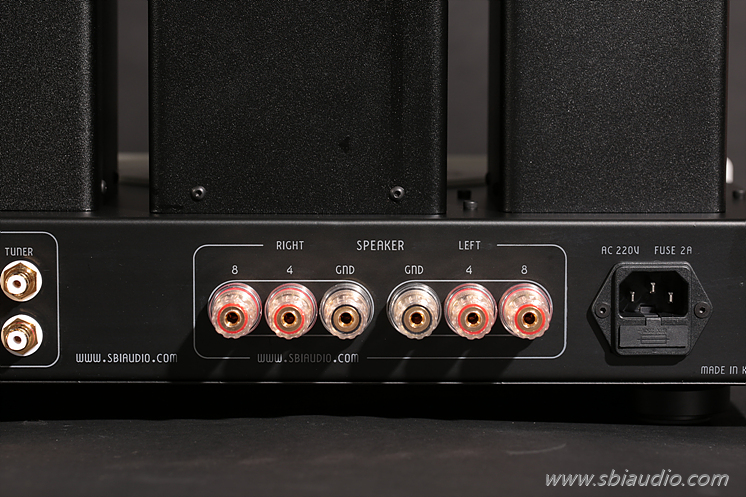

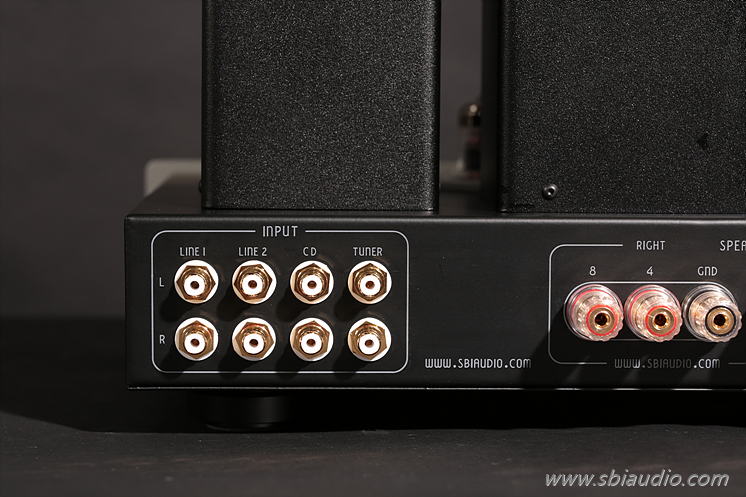

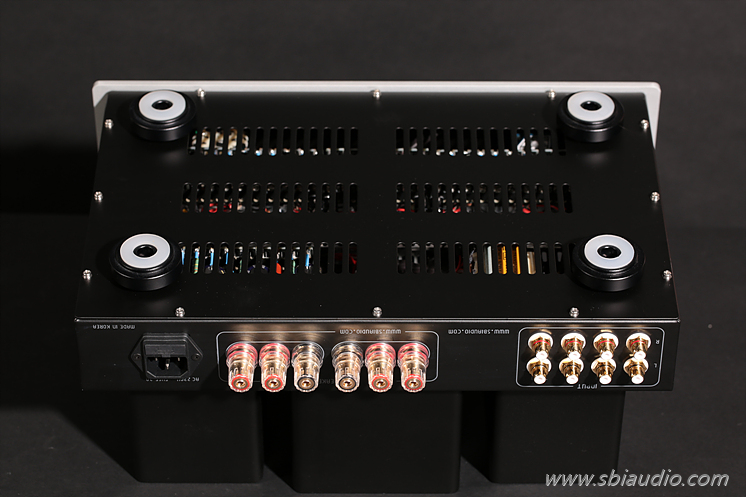

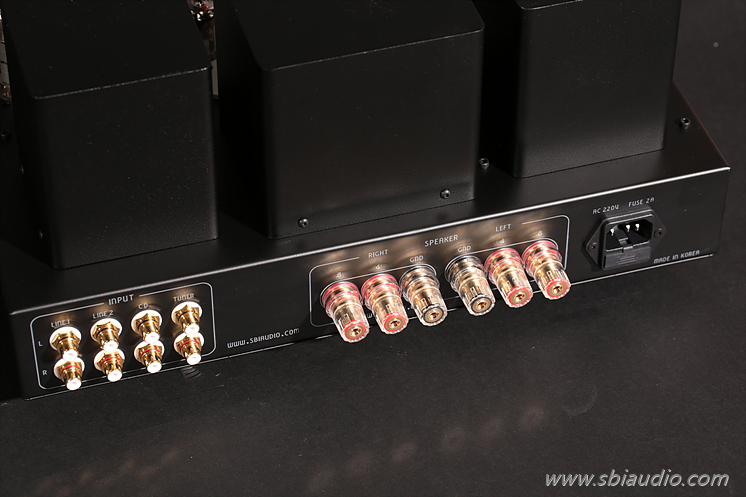

6. 현존하는 스피커의 임피던스가 다양하므로 4Ω 8Ω 16Ω의 단자를 마련하여 빈티지 스피커의 사용이 용이하도록 하였습니다.

7. 회로의 모든 부분은 하드와이어링 작업으로 배선하여 진공관 앰프의 특성이 잘 나타나도록 하였으며 대를 물려 쓰실 수 있도록 튼튼하게 만들었습니다.


특히 사용하는 부품의 질도 충분히 고려하여 더 이상의 부품 업그레이드가 필요 없도록 하였습니다.



이와 같은 배려 속에 탄생한 델리카투스의 음질은 풍성한 저역에 EL84의 상큼한 고역과 넉넉한 저역이 받쳐주는 품위 있는 소리의 앰프로 탄생하게 되었습니다.

EL84의 매력을 알고 계시는 분의 관심을 기다리고 있겠습니다.





. 델리카투스의 전기적 제원
1. 실효 출력(논 클리핑 출력): 10W + 10W
2. 형식: EL84 A급 푸시풀 인티앰프
3. 주파수특성: 3W 출력 시
하한 주파수: -3dB  9Hz
상한 주파수: -3dB  49.5KHz
4. 이득: -6dB 아테네이타 최대 시 140배    -6dB 아테네이타 최소 시  70배 (초단 12AU7 사용시)
5. 부귀환: 9.5dB
6. 사용 진공관: EL84 × 4     12AX7 × 2     12AU7 × 1      5AR4(GZ34) × 1
7. S/N비: 99dB스피커에 바짝 귀 기울여도 어떠한 유형의 잡음도 들리지 않습니다.
8. 크기: W390  H175  D285


. 업그레이드 되었으며 지금의 제원과는 많이 다릅니다...







-----------------------------------------------------------------------------------------------------------------



EL84 특유의 매력적인 음색을 알고 계시고 큰 출력이 필요하지 않지만,

고급 수제품 앰프를 소장하고 싶으신 분이라면 델리카투스가 좋은 선택이 될 수 있습니다.



EL84 앰프를 만들며 EL34나 300B 앰프를 만들듯이 물량 투자를 하는 사례가 흔치 않기 때문입니다.

EL84가 소출력 진공관이지만,

충분한 물량투자를 하면 거기에 상응하는 결과가 나오기 마련입니다.



델리카투스는 그것을 증명하였다고 생각합니다.

그리고 많은 분의 성원으로 10년이 지난 지금까지 제작되고 있습니다.





아래는 지금 제작되고 있는 델리카투스 GE의 제원입니다.

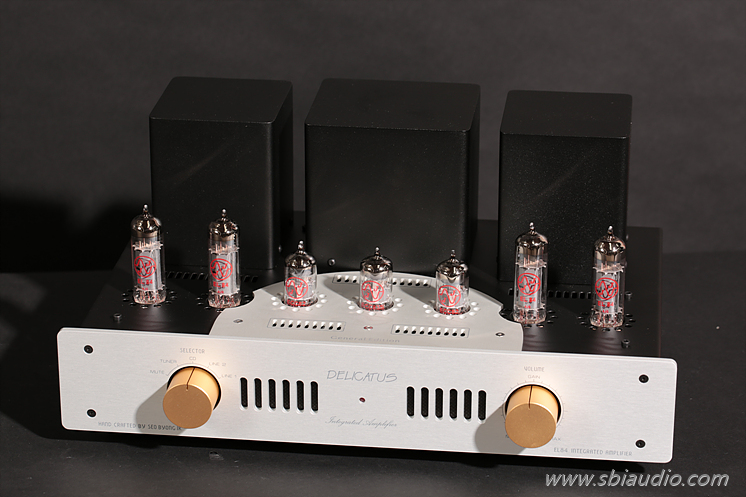

. 델리카투스 GE의 전기적 제원
1. 실효 출력: 10W + 10W
2. 형식: EL84를 A급 울트라 리니어 푸시풀로 구동하는 인티앰프
3. 주파수 특성: 3W 출력 시
하한 주파수: -3dB  5Hz
상한 주파수: -3dB  57.3kHz

4. 이득(GAIN): 160배
5. 사용 진공관: EL84/ 6BQ5 × 4, ECC83S/ 12AX7 × 1, ECC82/ 12AU7 × 2
6. 크기: W390  H175  D285







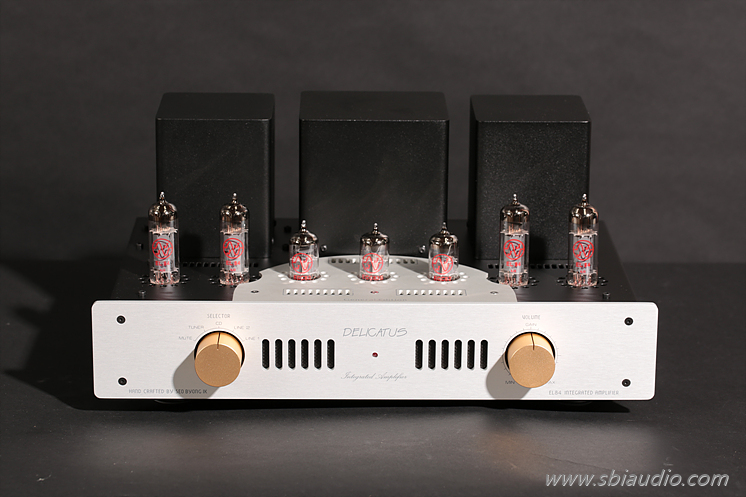

장** 선생님이 받으실 델리카투스 GE입니다.

3일간의 에이징을 겸한 히어링 테스트가 끝나는 31일 이후에 납품할 수 있지만,

같이 주문하신 로샤 SE가 9월 1일(수)에 완성될 것으로 보입니다.



로샤 SE의 히어링 테스트가 끝나는 9월 3일(금) 이후 언제든지 납품이 가능합니다.

그때까지 델리카투스 GE를 충분히 히어링 테스트를 하고 있겠습니다.







고맙습니다.
