20210722델리카투스 GE 007.jpg

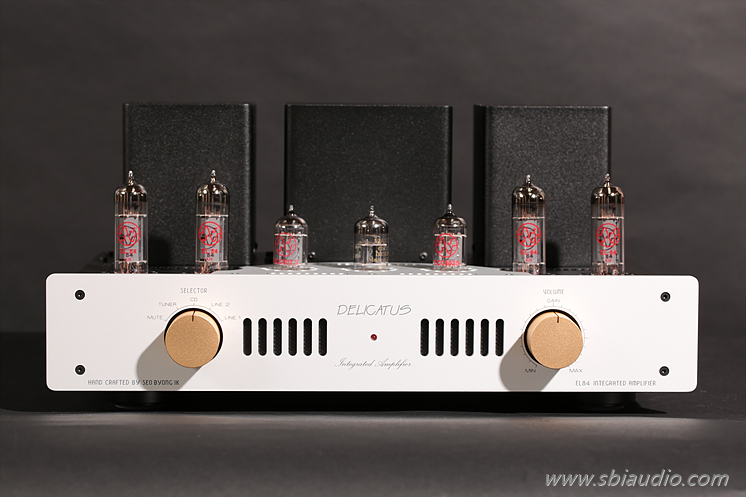

델리카투스 GE입니다.

오늘 완성하였습니다.



델리카투스를 근래 자주 소개하다 보니 같은 내용을 반복하는 것 같아 조금은 다른 말씀 올립니다.



델리카투스 GE의 출력이 10W + 10W이다 보니

어느 정도의 음압감도를 갖는 스피커와 매칭이 되는지... 문의하시는 분이 계십니다.



진공관 앰프를 사용해 보신 분이라면 10W + 10W 출력이 어느 정도의 음감으로 들리는지 잘 아시겠지만,

오디오를 이제 막 시작하시는 분이나 반도체 앰프만 사용하시던 분이라면 10W + 10W의 출력으로 과연 소리나 제대로 날 것인가...... 하는 의구심이 앞설 것입니다.

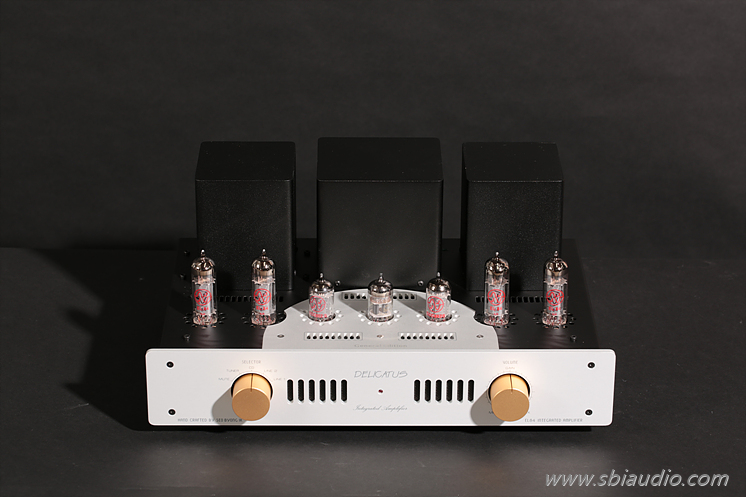

20210722델리카투스 GE 001.jpg





이런 의구심으로 가끔 저에게 질문하십니다.

델리카투스를 음압감도 87dB 스피커에 사용할 수 있는지에 관한 질문입니다.





20210722델리카투스 GE 003.jpg





대부분 출력이 높으면 스피커 구동력이 좋으리라 생각합니다.

그러나 출력하고 스피커 구동력하고의 상관관계가 그리 크지 않습니다.



출력이 높아진다고 스피커 구동력이 비례하여 높아지지 않습니다.

그 이유는 스피커 구동력은 사용된 회로와 전원부의 성능, 그리고 소자에 따른 특성 등.... 에 의해 결정되는 것이기 때문입니다.



그런데, 진공관 앰프는 반도체 앰프보다 스피커 구동력이 더 높습니다.



진공관 앰프는 높은 전압에서 소전류로 동작하는 전압 제어형 소자로 동작하고

반도체 앰프는 낮은 전압에서 대전류로 동작하는 전류 제어형 소자로 동작하는 구조적인 특성의 차이입니다.

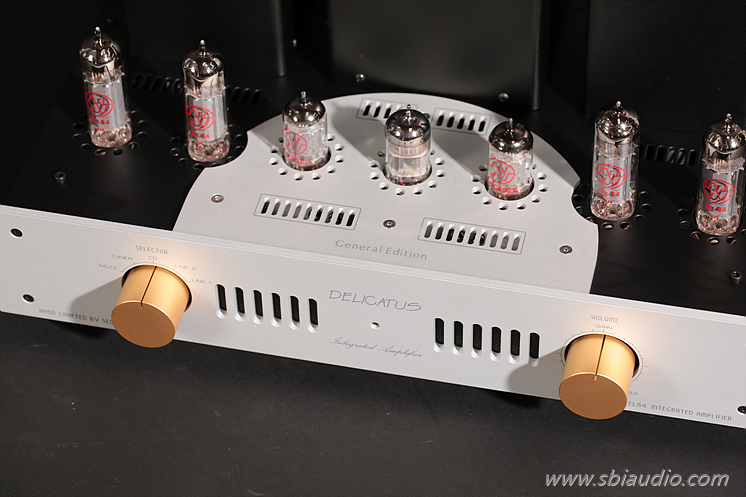

20210722델리카투스 GE 004.jpg





델리카투스를 소개하면서 틈틈이 90dB 전,후의 음압감도를 가진 스피커를 사용하는 것이 좋다고 말씀드렸습니다.

그렇다면, 90dB 이하의 스피커에서는 어떠한지...... 이 글로 인하여 오히려 혼란이 생기는 것 같습니다.



진공관 앰프의 출력으로 10W + 10W라면

결코 작은 출력이 아닌데 작은 수치로 인해 생기는 막연한 불안감일 수 있습니다.



실예로 출력 8W + 8W의 300B 싱글앰프를 87dB의 스피커에서 사용하는 경우는 아주 흔합니다.





아래는 수시로 받고 있는 델리카투스에 대한 질문입니다.

. 89dB 스피커는 매칭이 어떠한지....

. 88dB는 매칭이 어떠한지...

. 87dB는 매칭이 어떠한지..... 에 대한 내용입니다....



델리카투스 GE에 음압감도 90dB의 스피커를 매칭하게 되면,

앰프의 출력이 부족하여 스피커의 능력을 제대로 뽑아내지 못한다는 생각은 전혀 들지 않습니다.



이때의 기준을 100%라고 하면

음압감도 89dB의 스피커일 때는 음량이 약 10% 줄어져 90% 정도의 음량으로 들립니다.

88dB의 스피커일 때는 음량이 약 20% 줄어져 80% 정도의 음량으로 들립니다.

87dB의 스피커일 때는 음량이 약 30% 줄어져 70% 정도의 음량으로 들립니다.



즉, 볼륨의 위치를 고정하고 음압감도가 낮은 스피커를 연결하면 음압감도가 낮아질수록 음량이 작아지는 것을 알 수 있습니다.



그러나 음량이 작아진 만큼 볼륨을 올리면 되기에 음량이 작아진 것은 문제가 안 됩니다.

다만, 낮은 음압감도의 스피커를 사용하며 큰 음량으로 대편성의 곡을 들을 때는 클리핑 현상이 발생하여 박진감이 덜 할 수 있습니다.



그러나 가정이라는 공간을 고려하면 87dB 음압감도의 스피커에 델리카투스를 매칭하여도 출력이 부족하여 문제 되는 일은 없습니다.







지금 청음실에서 한창 튜닝 중인 음압감도 88dB의 밀폐형 스피커 SP-06 MK3(출시하기 전입니다.)에 물려 히어링 테스트를 하고 있는데, 작지 않은 청음실을 꽝꽝 울립니다.





20210722델리카투스 GE 019.jpg





2010년인지.... 기억은 정확하지 않지만,

어느 날 85dB 스피커에 델리카투스가 매칭이 되는지 문의하신 분이 계셨습니다.



안된다고 말씀드렸지만,

멀리서 스피커를 직접 가지고 오셨더군요..

아주 작은 큐빅 스피커였습니다.



여러 장르의 음악을 듣고 난 후 이렇게 소리 잘 나는데, 왜... 안된다고 하셨느냐고 하시더군요...

청음 하러 오셨던 분은 만족하셨고 델리카투스를 구입하셨습니다.



매칭이라는 측면에서 질문하시면 저는 항상 최대치를 말씀 드릴 수밖에 없습니다.





그러나 어떻게 가정에서 스피커의 능력을 100% 끄집어내도록 볼륨을 올릴 수 있겠습니까..

당장 민원이 들어오고 맙니다..



지금까지 말씀드린 내용을 참고하시어 출력과 스피커의 음압감도에 대한 기준을 잡으시고

그래도 기준이 안 서신다면, 스피커를 가지고 찾아주시기를 기대합니다.





델리카투스 GE의 내부입니다.

20210722델리카투스 GE 015.jpg





부품의 리드가 러그 단자에 직접 납땜되는 하드와이어링으로 배선하여 잔고장이 없을 뿐 아니라 이론에 입각한 이상적인 배선으로 우수한 음질 특성을 얻을 수 있습니다.



특히, 델리카투스는 MOS FET에 의한 리플필터를 채용하여 배터리에 버금가는 순도 높은 B+ 전원 전압을 사용하고 있습니다.

음압감도가 높은 스피커를 사용할 때는 앰프의 S/N 비가 매우 중요한 항목이 됩니다.

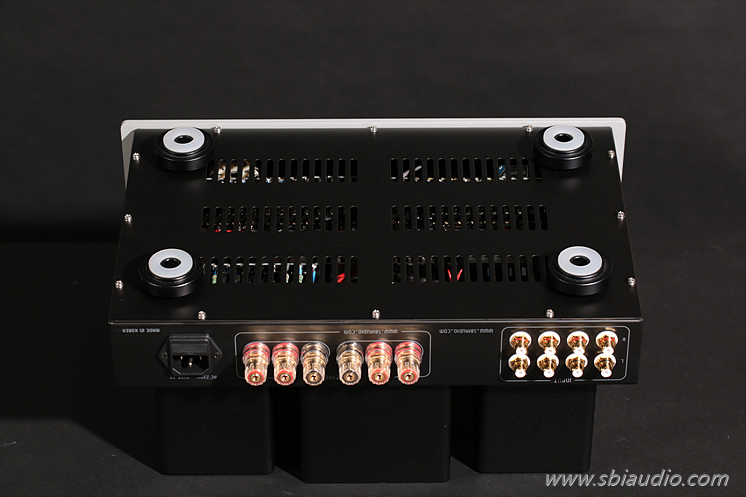

델리카투스 GE의 밑면입니다.

20210722델리카투스 GE 016.jpg



델리카투스 GE는 보이지 않는 부분도 소홀히 하지 않았습니다.

45mm의 통 알루미늄을 절삭 가공하고 실리콘 고무링으로 마감한 받침대는 튼튼하게 앰프를 받쳐주어 안정된 동작을 합니다.

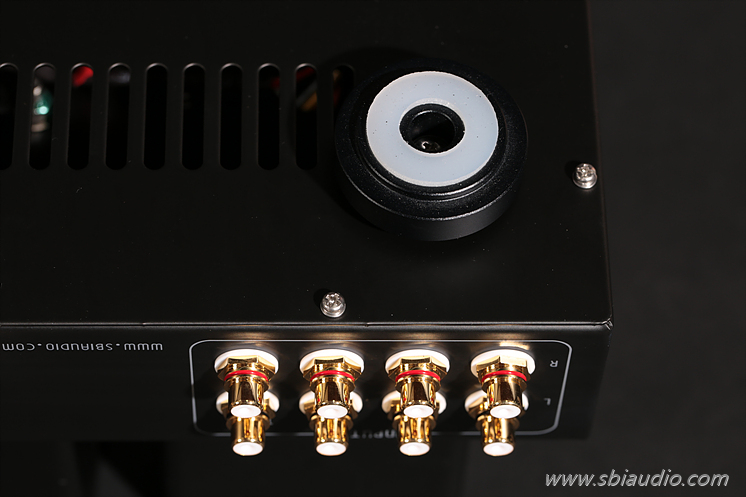

받침대를 크게 찍은 사진입니다.

20210722델리카투스 GE 018.jpg

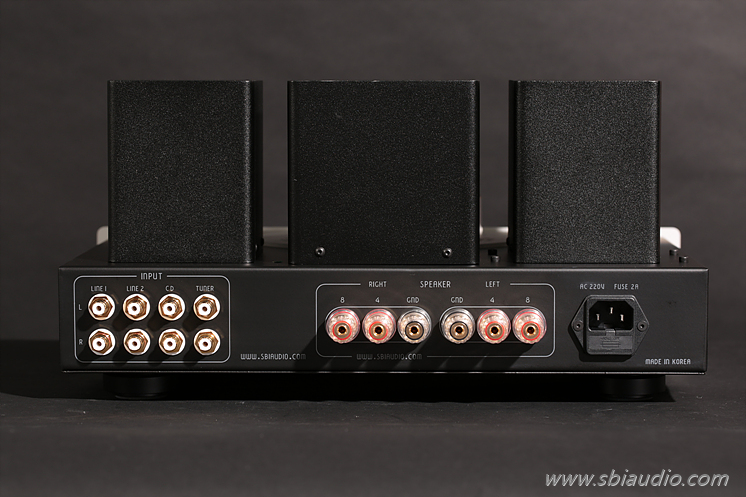

델리카투스 GE의 후면입니다.

20210722델리카투스 GE 013.jpg



좌측부터 LINE 1, LINE 2, CD, TUNER 순으로 RCA 입력 단자가 있습니다.



20210722델리카투스 GE 011.jpg

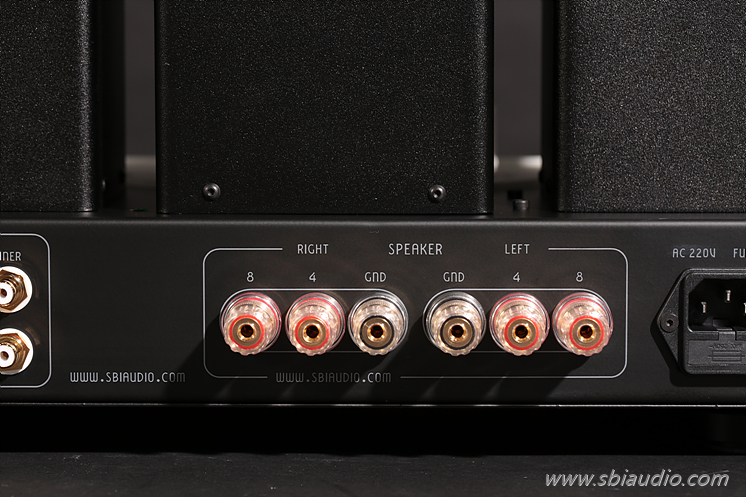

중앙에는 4옴과 8옴 스피커를 연결할 수 있는 바인딩 포스트 단자가 있습니다.







. 델리카투스 GE의 전기적 제원
1. 실효 출력: 10W + 10W
2. 형식: EL84를 A급 울트라 리니어 푸시풀로 구동하는 인티앰프
3. 주파수특성: 3W 출력 시
하한 주파수: -3dB  5Hz
상한 주파수: -3dB  57.3kHz

4. 이득(GAIN): 160배
5. 사용 진공관: EL84/ 6BQ5 × 4, ECC83S/ 12AX7 × 1, ECC82/ 12AU7 × 2
6. 크기: W390  H175  D285
7. 무게: 12.2kg









델리카투스 GE는 EL84의 음색적 매력을 최대한 뽑아내는 것을 목표로 설계, 제작하였습니다.



델리카투스 GE는 부드럽고 자극적이지 않은 음색으로 유려하고 풍성한 배음이 공간을 가득 채웁니다.



평소 EL84의 음색을 좋아하셨거나 공간을 가득 채우는 공간감 있는 음악을 듣기 원하시는 분이라면 델리카투스 GE에 관심 가져 보시기를 기대합니다.



조** 선생님의 델리카투스 GE입니다.

3일간의 에이징을 겸한 히어링 테스트가 끝나는 24일 (토) 이후 언제든지 납품이 가능합니다.





20210722델리카투스 GE 006.jpg



고맙습니다.
