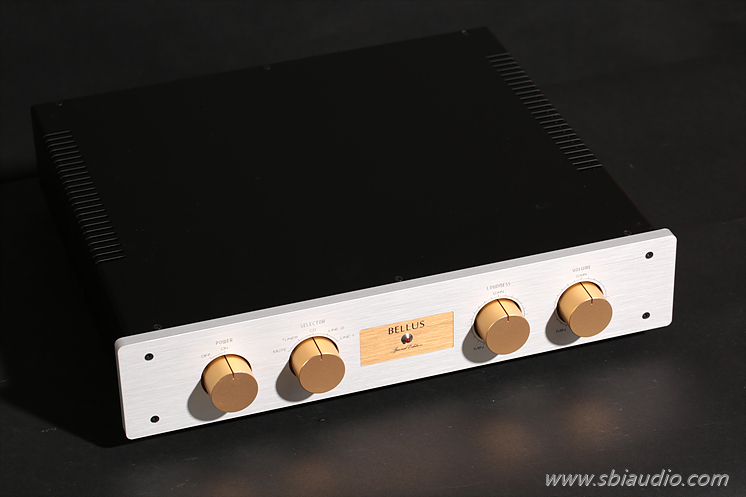

20210405벨루스SE 022.jpg





프리앰프 벨루스 SE입니다.

지난 토요일 완성하였으나 사진을 찍지 못한 사정으로 오늘 소개해 올립니다.



비슷한 시기에 두 분이 벨루스를 주문하시어 두 대를 동시에 시작하여 제작 중이었으나 같이 마무리하지는 못하였습니다.





벨루스 SE는 2012년 7월 출시한 이후 꾸준히 제작되고 있습니다.

하나의 모델이 오랜 세월 꾸준히 제작되고 있다면, 분명 이유가 있을 것입니다.



벨루스는 무귀환 증폭기로 구성되어 진공관 고유의 고조파가 줄어지지 않아 배음이 풍성하고 능동형 라우드네스 컨트롤 기능을 실장하여 상황에 맞는 청감상의 밸런스를 잡을 수 있습니다.



우리의 주거 환경상 음악을 크게 듣기 쉽지 않은데,

이럴 때 라우드네스 기능을 적절히 사용한다면 작은 음량에서도 풍성한 저음을 즐길 수 있습니다.



스피커에 따라서는 저음이 부족하게 들리는 경우도 있을 수 있습니다.

이럴 때는 라우드네스 컨트롤 노브를 12시 방향에 놓는다면 대부분 해결될 것입니다.



라우드네스 컨트롤 노브를 12시 방향에 놓는다는 것은 라우드네스 컨트롤에서 얻을 수 있는 저음 강조 효과의 1/10을 강조한다는 것입니다.



크게 강조하는 것이 아니어서 인위적인 느낌이 들지 않으면서도 부족한 저음을 자연스럽게 해결합니다.



벨루스에 채용된 능동형 라우드네스 컨트롤 기능에 대한 상세한 내용은 그동안 여러 차례 말씀드려 왔기에 오늘은 생략합니다만,

능동형 라우드네스 컨트롤 기능에 대하여 자세한 내용이 알고 싶으신 분은 작업실 검색창에서 벨루스로 검색하시면 그동안 벨루스를 소개하며 말씀 올렸던 내용을 보실 수 있습니다.





20210405벨루스SE 002.jpg





벨루스 SE는 라우드네스용으로 ECC83S/ 12AX7을 사용하여 입력되는 신호를 50배 증폭합니다.

크게 증폭된 신호는 콘덴서와 저항으로 구성된 라우드네스회로로 인가되어 약 1/50배로 감쇠되어 원래의 크기로 줄어집니다.



라인 증폭용 증폭관 ECC82에서 10배 증폭되어 출력됩니다.





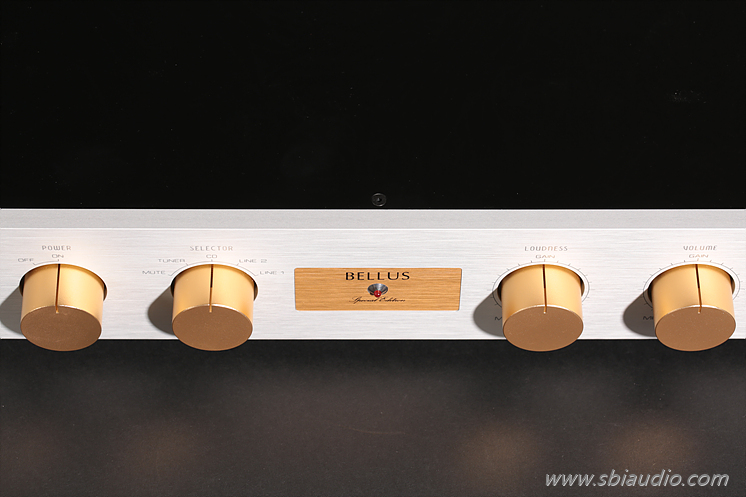

20210405벨루스SE 004.jpg





요즘 고급 프리앰프는 대부분 그렇지만,

벨루스 SE도 릴레이로 입력을 선택하는 구조입니다.



선택된 입력만 통과하고 나머지 소스 기기의 출력은 접지되어 음이 섞이는 일이 없습니다.

이런 현상을 크로스토오크라는 항목으로 측정하는데, 1kHz 기준으로 43dB입니다.



입력 선택은 세이덴 셀렉타로 합니다.

이 셀렉타는 은도금 된 베이스에 금도금한 접점을 사용하여 내구성이 뛰어나고 감촉 또한 경쾌합니다.





20210405벨루스SE 005.jpg





전원 스위치도 세이덴 셀렉타를 사용합니다.

세이덴 셀렉타의 접점 용량은 크지 않으므로 직접 전원 스위치로 사용할 수 없습니다.



이를 해결하기 위해 셀렉타로 릴레이를 구동하고 릴레이가 전원을 ON/ OFF 하도록 하였습니다.

신뢰도 높은 접점을 가진 세이덴 셀렉타와 질소 봉입 릴레이로 구성하여 뛰어난 내구성을 확보하였습니다.





위 사진에서 앞에 보이는 조그만 유리 에폭시 PCB가 전원 스위치용 릴레이 PCB입니다.

작은 트랜스는 릴레이 구동용 전원 트랜스입니다.

동작전류가 크지 않아 누설자속도 미약하지만, 완벽히 하기 위해 동박을 둘러 실드링하였습니다.





20210405벨루스SE 007.jpg





서병익오디오의 모든 프리앰프가 그렇지만,

벨루스 SE도 MOS FET로 구성된 리플필터를 채용하여 반도체 프리앰프에 버금가는 높은 S/N 비를 실현하였습니다.



방열형 정류관 6CA4/ EZ81을 통과하여 정류된 맥류는 평활용 콘덴서를 경유하며 1차 직류화 되고

MOS FET로 제어되는 리플필터 회로에서 220k와 22uF로 구성된 평활회로를 거치면서 완벽하게 리플이 제거되어 배터리에 버금가는 매끄러운 직류로 출력됩니다.



MOS FET로 구성된 리플필터는 서병익오디오의 모든 프리앰프 및 소스기기에 15년 이상 실장되어 성능과 안정성에 대하여 충분히 입증되었다고 생각합니다.



특히, 지금까지 리플필터가 고장 나서 A/S를 한 사례가 단 한번도 없을 정도로 완벽한 능동형 전원회로를 실장 하였습니다.





20210405벨루스SE 013.jpg





. 벨루스 SE의 전기적 제원입니다.

형식: 라우드네스 기능을 실장한 무귀환 프리앰프

1. 이득: 10배
2. 주파수 특성: 출력 5V시 -3dB
고역 상한 주파수: 57.23kHz
저역 하한 주파수: 4.0Hz
3. 라우드네스 콘트롤 특성

20Hz: +25.5dB
20kHz: +9dB
4. 크로스토오크: 1kHz 기준 43dB
5. 사용 진공관: ECC83S/ 12AX7 × 2개,   ECC82/ 12AU7 × 2개,   6CA4/ EZ81 × 1개
6. 입력: 언밸런스 4 계통
7. 출력: 언밸런스 2 계통
8. 크기: W390 × D370(단자류 포함) × H93mm

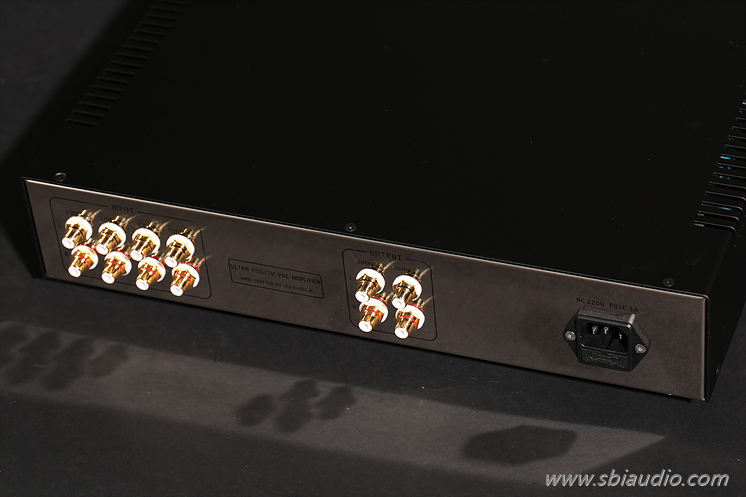

벨루스 SE의 후면입니다.

20210405벨루스SE 016.jpg





좌측으로부터 LINE 1, LINE 2, CD, TUNER 순으로 4 계통의 RCA 입력 단자가 있습니다.

중앙에는 두 조의 RCA 출력 단자가 있습니다.





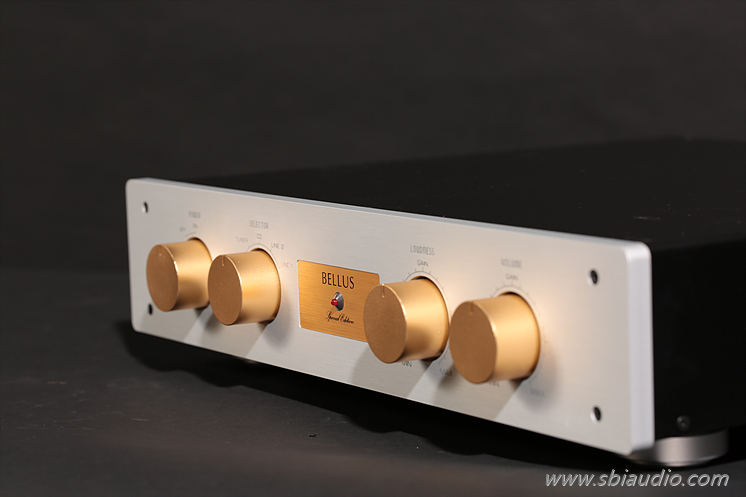

20210405벨루스SE 012.jpg





벨루스 SE의 부드러운 음색은 피곤함에 지친 심신을 편안히 이완합니다.



무귀환 증폭기로 구성되어 진공관 고유의 고조파가 줄어지지 않아 유려한 배음이 돋보이는 것이 벨루스 SE의 음질이라고 소개하고 싶습니다.



오늘 소개하는 벨루스 SE는 도* 선생님의 벨루스 SE입니다.

3일간의 에이징을 겸한 히어링 테스트가 끝나는 7일(수) 이후 언제든지 납품할 수 있습니다.





20210405벨루스SE 011.jpg





고맙습니다.
