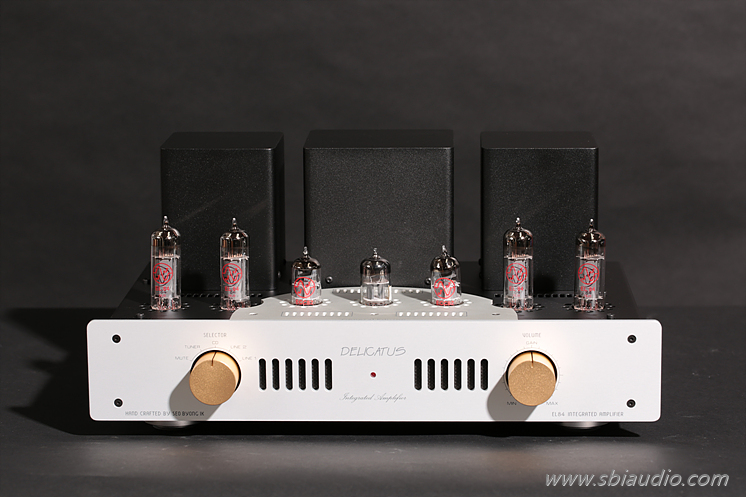

델리카투스 GE입니다.



오늘 완성하였습니다.

시작한 지는 조금 오래되어 로스 타임이 발생할 때마다 조금씩 진행하고 있었기 때문에 거의 완성된 반제품 상태로 있었는데, 오늘 마무리를 하였습니다.





델리카투스 GE는 EL84를 A급 푸시풀로 구동하여 출력 10W + 10W를 뽑고 있습니다.

출력은 조금 낮아지지만, 음질을 위하여 이렇게 설계하였습니다.



EL84 1개를 이용하여 싱글 앰프를 만들면 출력 5W를 뽑을 수 있습니다.

예전 장전축이나 라디오에는 이렇게 EL84 하나를 사용하여 싱글 앰프로 구동하는 사례가 많이 있습니다.



EL84를 푸시풀로 구동하면 최대 17W를 뽑을 수 있지만, A급 푸시풀로 구동하여 가능한 한 고음질로 하였습니다.









이렇게 고음질을 추구하다 보면 출력은 조금 줄어져 최대 출력은 10W + 10W입니다.



델리카투스가 오랫동안 제작될 수 있었던 이유 중의 하나가 작은 출력이지만, 고음질을 추가한 인티앰프였다는 것입니다.



그러나 진공관 앰프 출력으로 10W + 10W는 결코 작은 출력이 아닙니다.

반도체 앰프와 비교하면 약 10배의 출력인 100W + 100W의 음감이 나옵니다.



이런 이유로 1W나 3.5W의 진공관 앰프가 실용이 되는 것입니다.









델리카투스는 작은 출력이지만, 고음질로 하기 위한 몇 가지의 회로적 대책을 강구하였습니다.

그중 하나가 종단을 A급 푸시풀로 구동하는 것이고,

또 하나는 프리부를 실장 한 것입니다.



하나의 케이스에 프리앰프와 파워앰프가 동시에 실장 된 경우에는 예전에는 프리메인앰프라 하였습니다.

파워앰프를 메인앰프라 칭하던 관습에 따라 그렇게 불러왔는데, 어느 때인가부터 통합앰프라 하여 인티그레이티드 앰프라 하기 시작하였습니다.



이때부터 프리부를 생략하고 파워앰프의 이득을 크게 늘린 앰프가 나타나기 시작하였는데,

이러면 밀어주는 힘이 부족하여 저음에서 풀어지는 현상이 발생합니다.



수입되는 양산형 진공관 앰프에서 이런 사례가 많이 있습니다.

구분하는 방법은 프리부를 생략한 까닭에 소신호 전압 증폭관 수가 적습니다.



12AX7/ ECC83S 또는 12AU7/ ECC82 와 같은 진공관이 다른 앰프에 비해 그 수가 적다면 분명 회로는 간략화 되어 있을 것입니다.



그리고 간략화된 회로는 간단하게 만든 정도의 소리가 나오게 되어 있습니다.



델리카투스는 고음질을 목표로 하였으므로 프리부를 실장하였습니다.

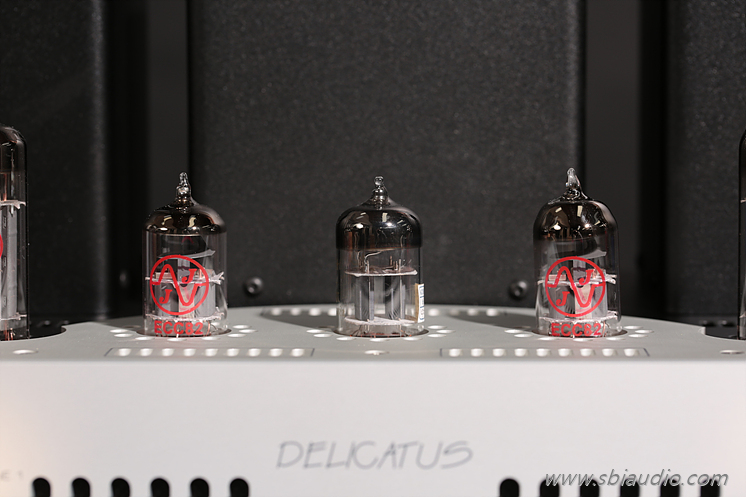

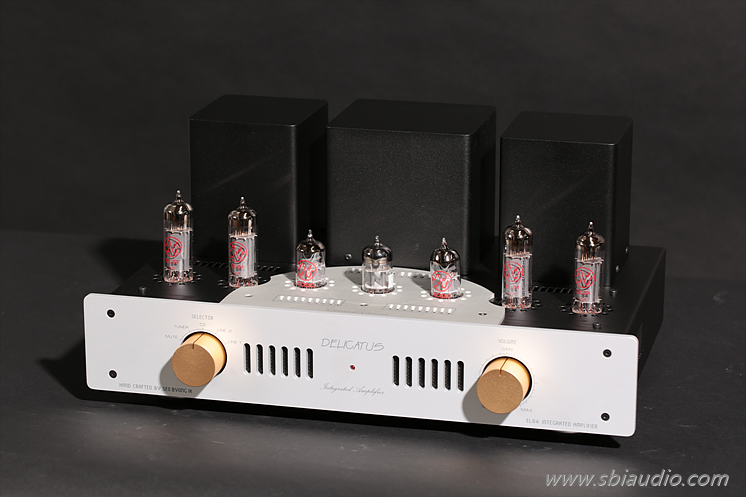

위 사진의 가운데 있는 쌍 3극 소신호 전압 증폭관인 12AX7이 프리부 진공관입니다.









프리부를 담당하는 12AX7 옆에는 ECC82가 있습니다.

이곳에서는 위상반전과 증폭을 동시에 진행하여 완벽하게 위상만 다른 두 개의 드라이브 전압을 만들어 냅니다.

이곳에서 출력되는 드라이브 전압은 출력관인 EL84를 구동하여 출력 10W + 10W를 뽑아내고 있습니다.

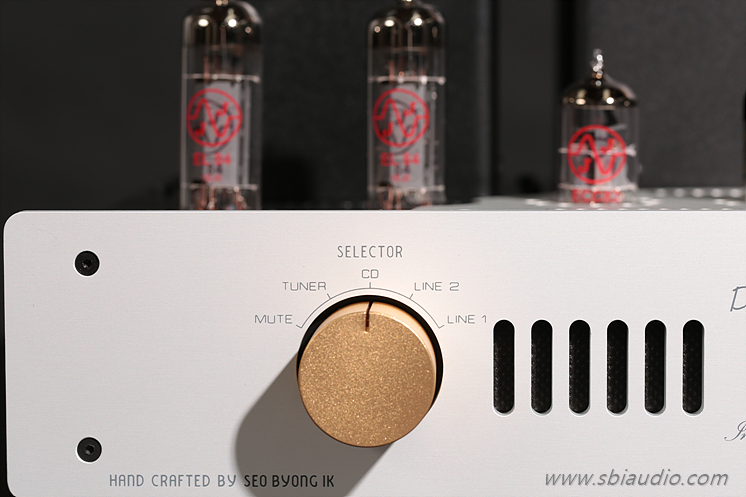

위 사진은 입력 선택 셀렉타로

LINE 1, LINE 2, CD, TUNER 등... 총 4 계통의 입력을 선택할 수 있습니다.



이 셀렉타는 일본의 세이덴 제품으로 은도금 베이스 위에 금도금을 한 접점을 사용하여 장수명이 특징입니다.

감촉 또한 경쾌합니다.

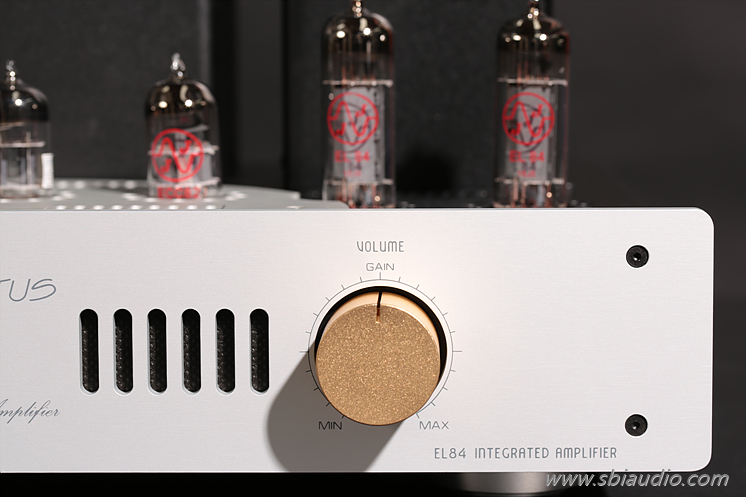

우측의 노브는 음량을 조절할 수 있는 볼륨 컨트롤입니다.

일본 알프스의 제품으로 연동 오차가 비교적 적고 동작 감촉이 묵직하여 고급스러운 느낌을 줍니다.







델리카투스 GE의 내부입니다.





부품의 리드가 러그 단자에 직접 납땜되는 하드와이어링을 배선하여 음질적으로 매우 유리하고 잔고장이 없다는 장점이 있습니다.



서병익오디오에서 대를 물려 사용하는 앰프를 제작한다고 말씀드리는 이유도 이렇게 하드와이어링으로 제작하고 경년 변화가 적은 고급 부품을 사용하고 있어 그렇습니다.



지금까지 수많은 델리카투스를 제작하였지만,

델리카투스의 고장으로 불편함을 겪었다는 말씀을 들어보지는 못하셨을 것입니다.

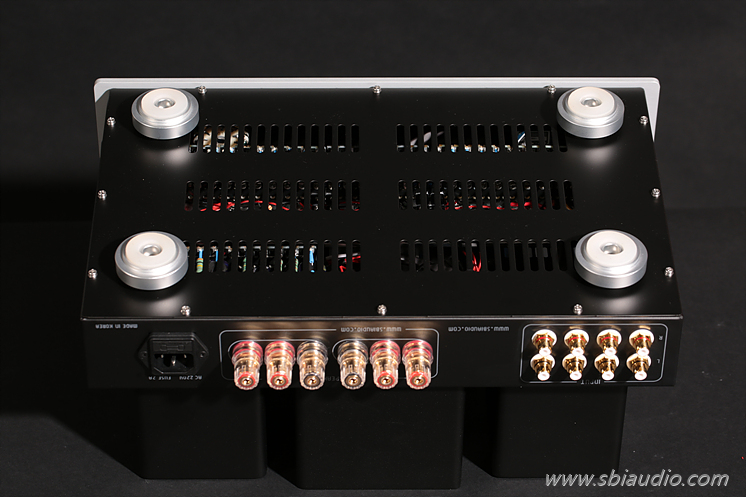

델리카투스 GE의 하판입니다.

45mm 통 알리미늄으로 절삭가공하고 실리콘 고무를 덧대어 만든 고급 받침대를 사용하고 있습니다.

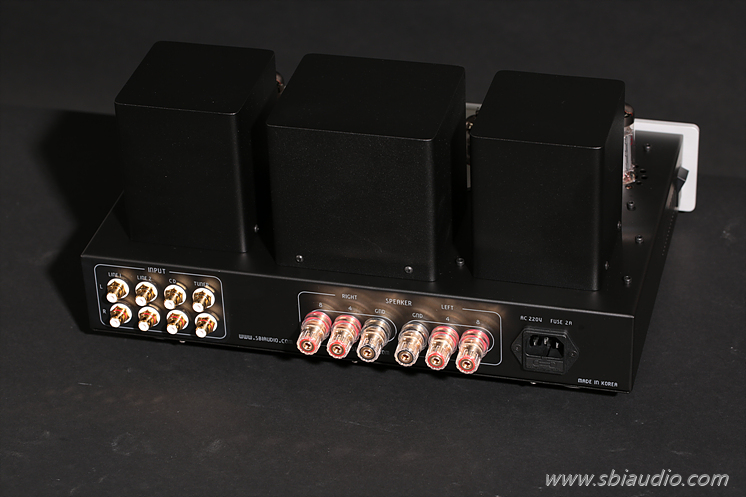

델리카투스 GE의 후면입니다.

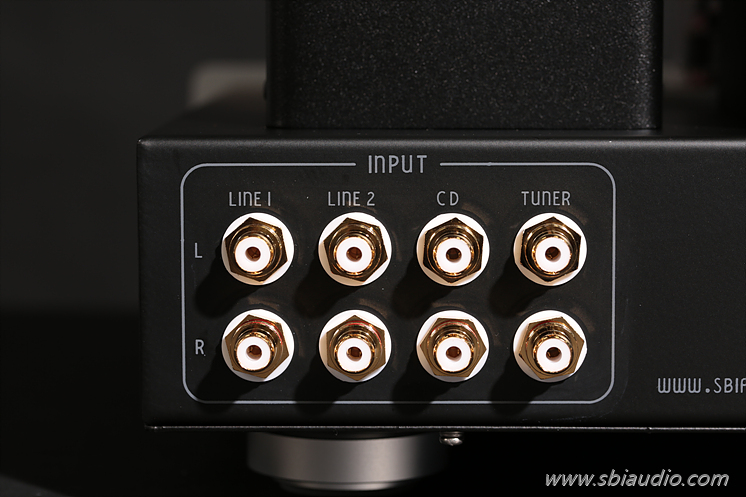

4 계통의 RCA 입력 단자가 있으며,

좌측부터 LINE 1, LINE 2, CD, TUNER 순입니다.

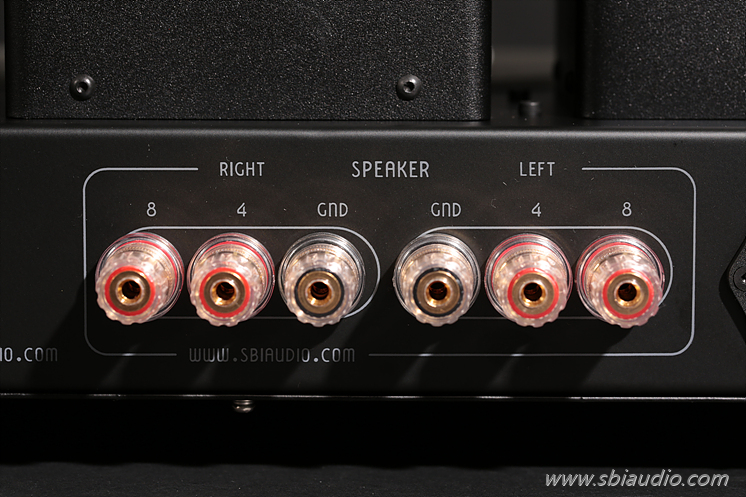

중앙에는 4옴과 8옴의 스피커를 연결할 수 있는 바인딩 포스트 단자가 있습니다.









. 델리카투스 GE의 전기적 제원
1. 실효 출력: 10W + 10W
2. 형식: EL84를 A급 울트라 리니어 푸시풀로 구동하는 인티앰프
3. 주파수특성: 3W 출력 시
하한 주파수: -3dB  5Hz
상한 주파수: -3dB  57.3kHz

4. 이득(GAIN): 160배
5. 사용 진공관: EL84/ 6BQ5 × 4, ECC83S/ 12AX7 × 1, ECC82/ 12AU7 × 2
6. 크기: W390  H175  D285
7. 무게: 12.2kg







델리카투스 GE의 음질은 온화하고 나긋나긋합니다.

EL84 진공관 특유의 감칠맛 나는 고음은 부드러우며 절대로 쏘지 않는 유려함이 있습니다.



정** 선생님의 델리카투스 GE입니다.

3일간의 에이징을 겸한 히어링 테스트가 끝나는 30일(화) 이후 언제든지 납품이 가능합니다.







고맙습니다.
