20210114RCV 037.jpg



진공관 리모트 컨트롤러 RCV입니다.



오늘 완성하였습니다.

제작은 거의 되어있었는데, 전면판의 미입고로 사진을 찍지 못하고 있었습니다.

오늘 전면판이 입고되어 체결함으로써 완성되었습니다.

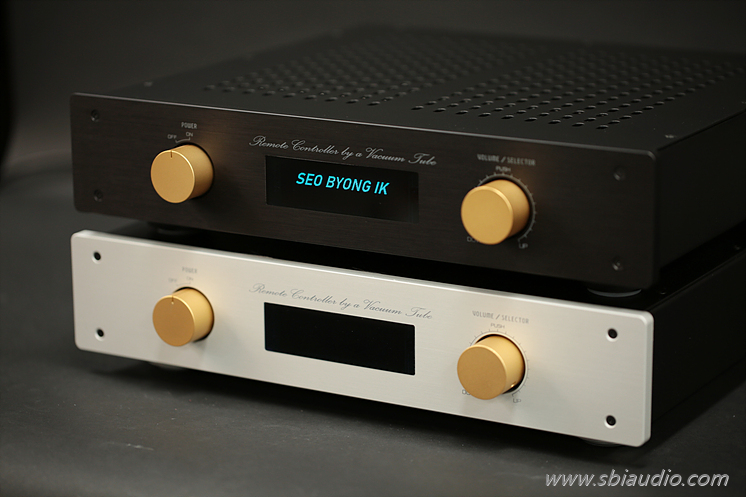

흑색 패널의 RCV는 주문에 의해 제작되었고 실버 색상의 RCV는 청음실용으로 제작하였습니다.

청음실에서 사용 중이던 RCV는 며칠 전 청음 하러 오신 분께서 구입해 가셨습니다.



기다리는 것보다 에이징 잘 된 청음실용으로 가져가시겠다고 하여 말리지는 못하였습니다....^^



20210114RCV 010.jpg





리모컨 되는 기기가 새로울 것은 없지만,

진공관으로 구성하여 음질 손실없이 리모컨을 사용할 수 있다는 것이 특별하여 마음 뿌듯하게 사용하실 수 있습니다.



오디오를 즐기시다보면,

앰프는 바뀌실 수 있어도 RCV만큼은 평생 함께하시리라고 생각합니다.

대를 물려 사용하실 수 있도록 경년변화가 적은 고급 부품으로 튼튼하게 제작하였습니다.



반도체로 구성된 리모컨 기능은 음질이 열화하지만,

RCV는 진공관과 릴레이로 구성된 어테네이터로 음질 열화 없이 리모컨 기능을 수행할 수 있다는 것이 장점입니다.



초기에 음질 열화 없다는 것에 초점을 맞추어 말씀드리다 보니

진공관으로 구성된 RCV의 음색적 특징에 대하여는 자세히 소개해 드리지 못하였습니다.



기본으로는 ECC82/ 12AU7이 사용되지만,

달콤한 음색으로 가장 진공관다운 음색이라고 평가받는 ECC83S/ 12AX7을 비롯하여

12AY7도 사용할 수 있습니다.



RCV에 사용된 버퍼 회로는 액티브 부하를 채용하여 진공관이 바뀌어도 항상 최적의 동작점에서 동작하도록 설계되었습니다.



RCV를 사용하시는 분들로부터 진공관에 따른 음색의 특징을 피드백 받고 있습니다만,

여러 의견 중에 ECC83S/ 12AX7을 사용할 때 가장 음색이 좋다는 말씀을 듣고 있습니다.



이런 피드백을 기초로 12AX7 또는 ECC83S 진공관으로 교체하여 사용해 보는 것도 좋을 것 같습니다.





20210114RCV 002.jpg





마이컴에 의해 제어되는 릴레이와 리모컨에 의해 22단 어테네이터로 동작하며,

신호가 흐르는 과정에 반도체 소자를 비롯하여 어떠한 음질 열화 요인도 존재하지 않습니다.





20210114RCV 007.jpg





버퍼를 구동하는 B+ 전원부는 서병익오디오의 모든 프리 및 소스 기기에 사용되고 있는 MOS FET로 구동되는 리플필터를 적용하였습니다.



버퍼단은 이득이 없지만,

RCV를 통과한 후 험이 발생하면 안 되므로 배터리에 버금가는 수준으로 B+ 전원의 질을 높였습니다.



20210114RCV 003.jpg



RCV에 사용된 트로이달 전원 트랜스입니다.

세이덴 셀렉터로 구성된 전원 스위치를 작동하기 위해 트로이달 트랜스 뒤에 조그만 전원 트랜스가 보이고 좌측으로는 전원용 릴레이 PCB가 보입니다.

전원 스위치 용도로 사용되고 있는 세이덴 셀렉터는 은도금위에 금도금한 접점으로 신뢰도가 높으며 동작 감촉도 경쾌합니다.



릴레이는 질소봉입된 릴레이로서

접점 동작 시 불꽃이 튀지 않아 수명이 긴 것이 특징입니다.

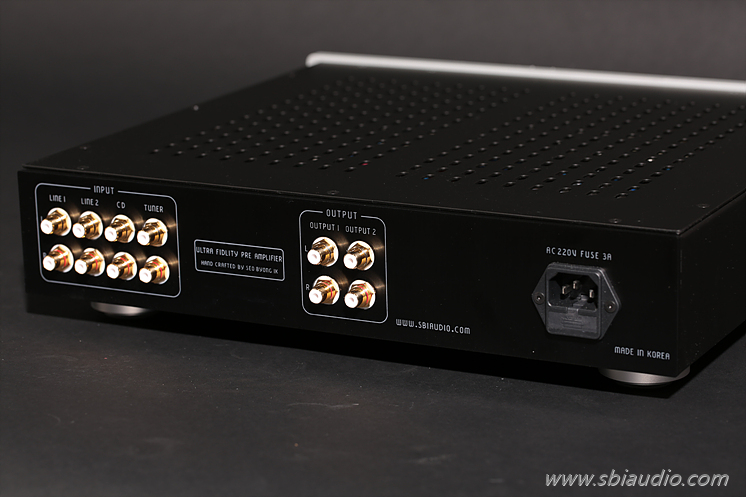

RCV의 후면입니다.

20210114RCV 015.jpg



좌측부터 LINE 1, LINE 2, CD, TUNER 순으로 4계통의 RCA 입력 단자가 있으며 중앙에는 두 조의 RCA 출력 단자가 있습니다.





. RCV의 전기적 제원
형식: 진공관과 릴레이로 구성된 리모트 컨트롤러
1. 증폭도: 0.9배  1kHz 기준

주파수특성: -3dB 출력 4V 기준

상한 주파수: 약 300kHz (아테네이터 1단 위치일 때: 98.5kHz)

하한 주파수: 4Hz
2. 논 클립 출력전압: 33V
3. 사용 진공관: 12AU7/ ECC82 × 2
4. 크기: W390  D370(단자류 포함)  H93mm



. 다음의 진공관과 교체하여 사용할 수 있습니다.

12AX7/ ECC83S × 2, 또는 12AY7/ 6072 × 2





RCV를 처음 받으시면 반드시 자료실 31번 게시물을 참고해 주십시오.

리모컨은 세팅이 되어 출고됩니다.

다만, 주의 사항으로는

SEO BYONG IK 문구가 사라지고 난 후 리모컨을 사용해 주십시오.



SEO BYONG IK 문구가 있을 때 리모컨을 누르게 되면 리모컨 설정 모드로 진입합니다.

실수로 누르신 경우에는

RCV의 전원을 껐다가 다시 켜시면 리모컨을 다시 설정하지 않으셔도 됩니다.





20210114RCV 019.jpg

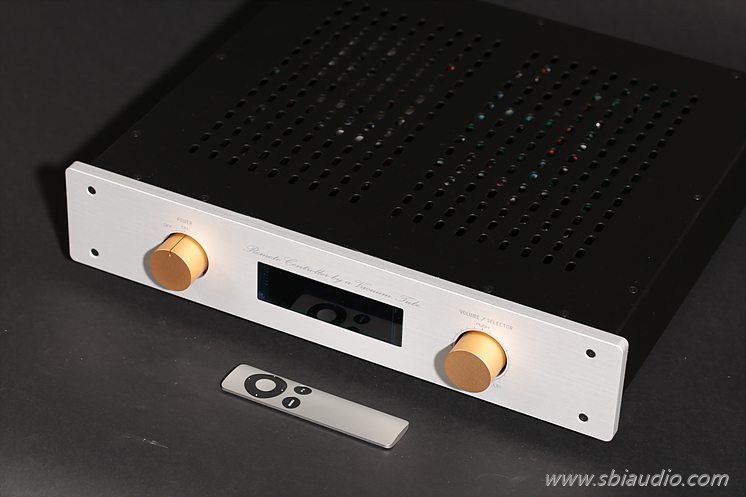

RCV와 함께 사용하는 리모컨은 애플 리모컨입니다.

디자인이 깔끔하고 RCV에 적합한 간결한 기능이 돋보입니다.



오늘 완성한 두 대 중 흑색 패널의 RCV는 이** 선생님께서 주문하신 RCV입니다.

내일 즉시 납품이 가능합니다.



실버 패널의 RCV는 청음실용으로 제작하였으며

언제든지 청음실을 찾아 주시면 RCV를 경험하실 수 있습니다.



20210114RCV 006.jpg



오늘 RCV의 사진은 찍었지만,

지금 올로로사 XE 버전을 제작 중에 있습니다.



고맙습니다.

  • 바우 2021.01.20 15:30

    안녕하세요.

    장인정신이 느껴지네요.

    문득 rcv에 톤 콘트롤러 장착하면 어떨까 생각해보게 되네요.

  • 서병익 2021.01.21 09:02
    예... 선생님 고맙습니다....^^
    그런데 기능을 더 추가하기 참 어렵습니다....
    기술적인 부분말고 외형적인 부분에서 더 어렵습니다.....^^

    RCV에 꼭 필요한 기능만을 넣은 이유입니다....
