20201130새티늄 002.jpg

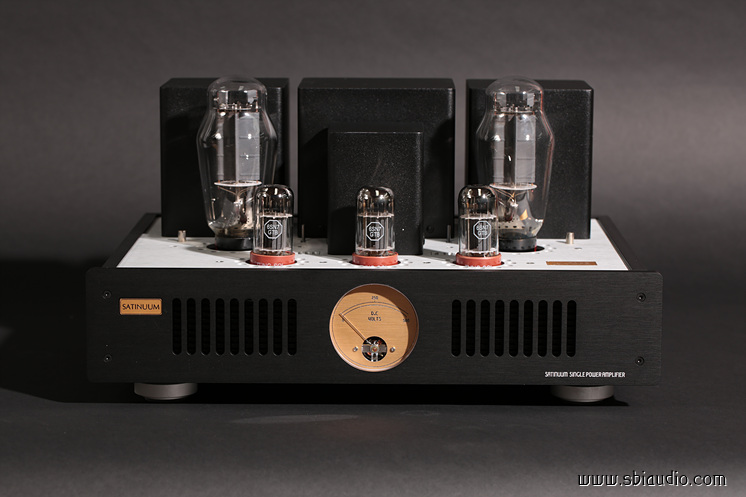

2A3-40을 채용한 싱글 파워앰프 새티늄입니다.

오늘 완성하였습니다.



2A3-40을 싱글로 구동하여 출력 8W + 8W를 뽑고 있습니다.

2A3-40은 2A3의 플레이트 손실 15W를 40W로 개선한 진공관으로 3.5W의 작은 출력이 8W로 상향되었습니다.



2A3의 청아하고 유려한 음질을 좋아하시는 분에게는 음질에 출력을 더한 결과이니 희소식이라 하겠습니다.



지난달 새티늄에서 2A3-40과 300B를 같이 사용할 수 있도록 제작할 수 있는지에 대한 질문을 받았으며, 이런 내용으로 회로를 재설계하여 2A3-40과 300B를 바꾸어 사용할 수 있는 새로운 새티늄을 제작하였습니다.





20201130새티늄 001.jpg

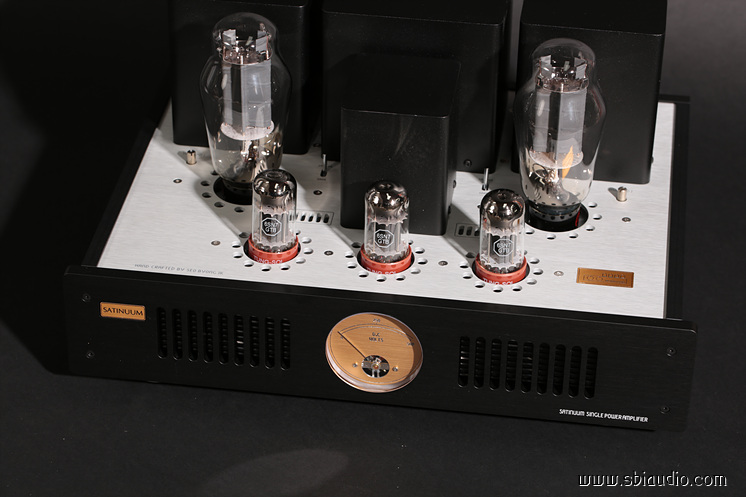

사진상 잘 보이지 않지만,

초크 트랜스를 중심으로 2A3-40 진공관 양옆에 작은 토클 스위치가 한 개씩 있습니다.



이 토클 스위치의 선택에 따라 2A3-40과 300B를 교체하여 사용할 수 있습니다.



출력관을 교체하는 방법은

사용하던 출력관을 뽑은 후, 모드 전환 스위치의 위치를 선택하고 새로운 출력관을 꽂아 사용합니다.

출력관을 보호하기 위해 출력관을 뽑은 후에야 비로소 모드 선택 토클 스위치에 손이 닿도록 최대한 안쪽으로 배치하였습니다.





출력관 모드 스위치는 히터 전압을 2.5V로 공급할 것인지, 5V로 공급할 것인지를 선택하는 스위치입니다.



이렇게 하나의 앰프로 출력관을 교체하여 사용할 수 있게 되어

취향에 따라 또는 상황에 따라 다양한 음색을 즐기실 수 있게 되었습니다.





20201130새티늄 003.jpg

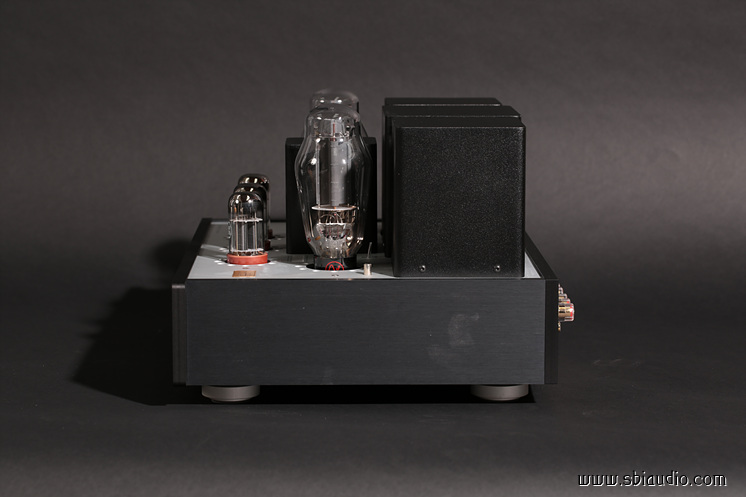

측면에서도 그림자에 가려져 출력관 모드 전환 스위치가 잘 보이지는 않습니다.



현재는 2A3-40 출력관이 꽂혀 있습니다.

출력관 옆에 보이는 샤프트는 험 밸런스입니다.



이 험 밸런스는 출력관이 교체되면 다시 한번 조정하여 험이 가장 작아지는 지점을 찾습니다.

새티늄은 음압감도 92dB의 SP-03 SE 스피커에서 아무 소리 들리지 않을 정도로 높은 S/N 비를 실현하였습니다.





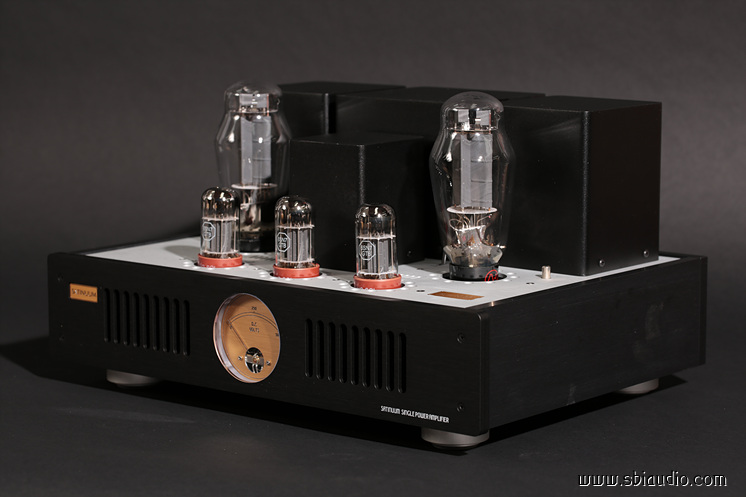

20201130새티늄 010.jpg





위의 사진에서는 모드 전환 트클 스위치와 험 밸런스가 잘 보입니다.





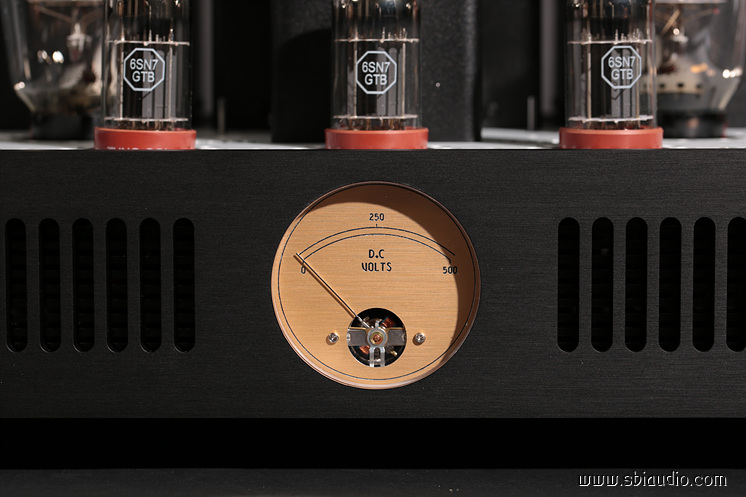

새티늄의 초단과 드라이브단에는 GT관인 6SN7을 채용하였습니다.

GT관은 전기적으로 여유 있는 제원과 함께 기구적으로도 튼튼하여 수명이 긴 것이 특징입니다.



진공관은 에이징이 될수록 더욱 감미로운 음색으로 되지만,

특히 6SN7은 에이징이 될수록 더 깊은 맛이 나는 진공관입니다.



진공관의 수명을 예측하기는 어렵지만, 그동안의 경험으로는 대략 10년 정도는 사용하였습니다.





새티늄의 드라이브단은 큰 전류로 구동하여 조금 더 박력 있는 소리가 되도록 하였으며

출력관은 정전류 구동으로 동작하여 왜율 특성과 함께 저음에서의 구동력이 향상되었습니다.





새티늄의 내부입니다.

20201130새티늄 013.jpg





중앙에 있는 회로 부분이 정전류 구동원이고

좌측 하단 부분이 정전류 구동의 -B 전원과 B+ 전원회로입니다.



상단의 회로 부분이 초단 및 드라이브단입니다.



부품의 리드가 러그 단자에 직접 납땜되는 하드와이어링 방식을 사용하여 배선하였습니다.

이 방식은 튼튼하여 잔고장이 없을 뿐 아니라 이론에 입각한 이상적인 배선이 가능해져 잔류 노이즈를 크게 줄일 수 있다는 장점이 있습니다.





음질은 PCB 방식과 비교할 바가 아닙니다.

PCB로 하면 같은 시간에 많은 양을 제작할 수 있을 텐데 굳이 하드와이어링으로 제작하는 이유입니다.



새티늄은 무귀환 방식의 증폭회로를 채용하여 진공관 특유의 온화하고 나긋나긋한 음색이 돋보입니다.

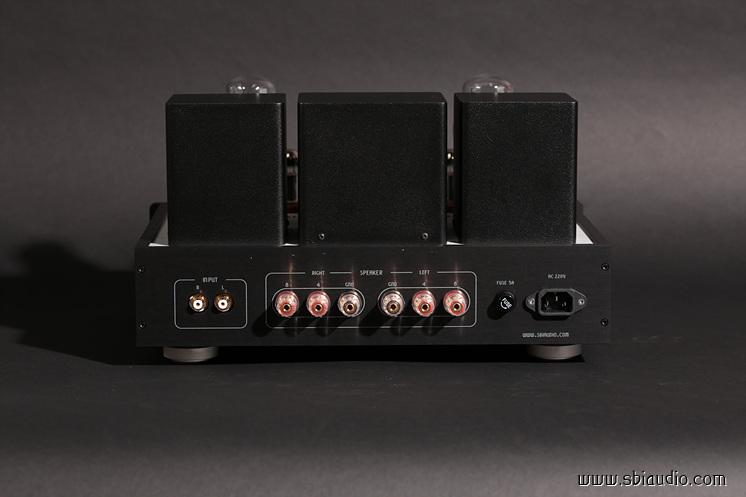

새티늄의 후면입니다.

20201130새티늄 004.jpg





좌측에 RCA 입력 단자가 있으며, 중앙에 4옴과 8옴을 연결할 수 있는 바인딩 포스트 단자가 있습니다.





20201130새티늄 007.jpg





. 새티늄의 전기적 특성

1. 형식: 2A3-40과 300B를 교환하여 사용할 수 있는 무귀환 싱글 파워앰프
2 . 실효 출력: 8W + 8W

3. 이득: 22배
4. 주파수 특성: 3W 출력 시 -3dB 기준
상한 주파수: 47.11kHz
하한 주파수: 8Hz
5. 사용 진공관: 6SN7 × 3,   2A3-40 × 2
6. 크기: W400 × H240 × D310mm





20201130새티늄 008.jpg





그동안 2A3-40의 음색을 주로 말씀드렸지만,

하나의 새티늄으로 이제 300B의 음색까지 즐길 수 있게 되어 새티늄의 가치가 더욱 높아졌음을 알립니다.



오늘 완성한 새티늄은 최** 선생님의 새티늄입니다.

말씀하신 흑색으로 마감하였습니다.



3일간의 에이징을 겸한 히어링 테스트가 끝나는 2일(수) 이후 언제든지 납품할 수 있습니다.



20201130새티늄 009.jpg



고맙습니다.
