20200919플레누스 MK3 011.jpg

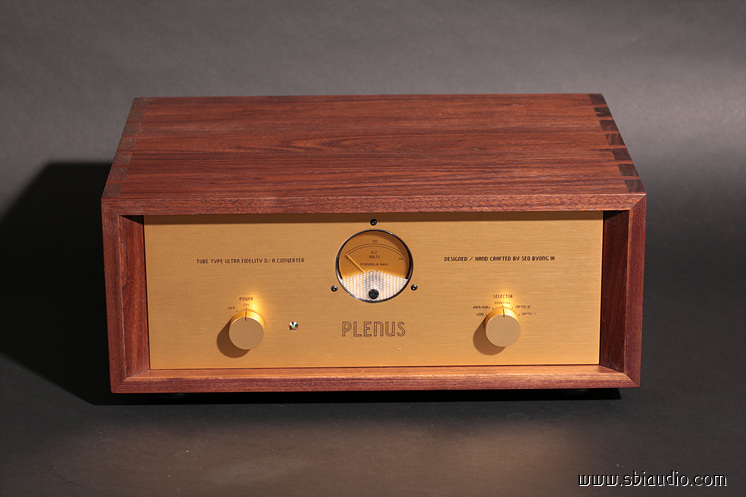

진공관 DAC 플레누스 MK3입니다.



오늘 완성하였습니다.



며칠 전 소개하였던 플레누스 MK3는 메탈형으로 높이가 138mm이고,

오늘 제작한 우드형은 198mm입니다.

사용하시는 랙의 높이 또는 취향에 맞추어 선택하실 수 있습니다.



우드형은 호두나무 25t 원목으로 연귀장부맞춤으로 제작한 케이스를 사용합니다.

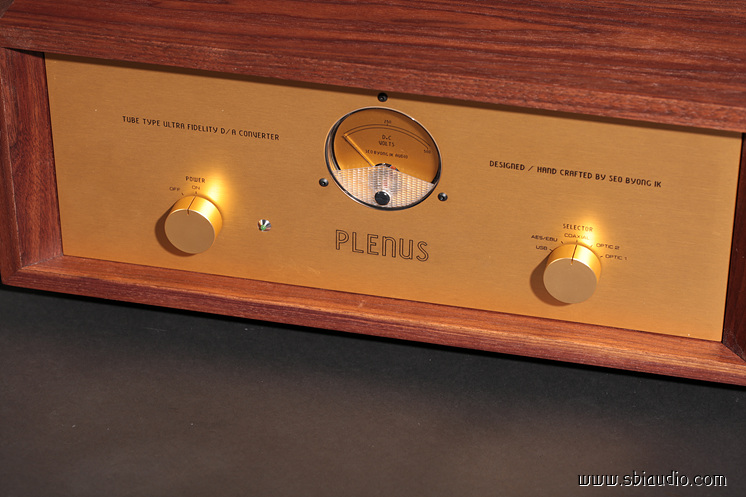

호두나무 특유의 고급스러운 무늬와 샴페인 골드 색상의 전면패널의 조화로 고풍스러운 멋이 느껴집니다.





20200919플레누스 MK3 009.jpg





며칠 전 소개하던 내용을 이어서 오늘은 회로적인 부분에 대한 소개입니다.



오디오의 역사는 회로개발의 역사라고 해도 과언이 아닙니다.

60년이나 또는 70년 전에 비하여 오디오 기술은 비약적인 발전을 하였습니다,



소리가 나는 정도로도 신기한 일이었던 때와 지금에 이르러 실연에 버금가는 정도의 음질로 들을 수 있는 지금, 과연 무엇이 가장 많이 바뀌었을까요..



부품의 질도 상당한 수준으로 향상되었습니다만, 회로의 발전이 가장 돋보입니다.





플레누스 MK3의 내부입니다.

20200919플레누스 MK3 003.jpg





플레누스 MK3에서도 발전된 진공관 회로를 적용하여 논 클립 출력 53V를 뽑고 있습니다.

논 클립 출력은 앰프에서 파형의 끝이 무너지기 직전까지의 출력 전압을 뜻합니다.



논 클립 출력 전압 53V의 의미는 파형이 온전하게 증폭되어 출력되는 전압이 53V라는 것으로 0V에서 53V까지 전압이 오르고 내리며 강약을 표현하게 됩니다.

다른 말로는 다이내믹 레인지가 넓다고 표현합니다.



CD의 다이내믹 레인지는 120dB 이상입니다.

그러나 어떤 경우에나 120dB의 다이내믹 레인지가 확보되는 것은 아니고 아날로그 단에서 그 정도의 다이내믹 레인지를 확보하였을 때 CD 고유의 120dB의 다이내믹 레인지가 표현하는 강약의 대비를 들을 수 있는 것입니다.



증폭기에서 이득을 알면 최대 허용입력 전압을 알 수 있습니다.

플레누스 MK3의 전압 이득(게인): 6.7배

논 클립 최대 출력 전압: 53V



*. 최대 허용 입력 전압: 53/ 6.7=7.91V

보조 단위로 환산하면 7,910mV



즉, 플레누스에 7,910mV 이상이 입력되기 전까지는 파형 클리핑 현상이 발생하지 않습니다.



플레누스의 음색이 한없이 부드럽고 다이내믹 레인지가 넓은 이론적 이유입니다.

참고로 OP AMP를 채용한 반도체 DAC의 경우 논 클리핑 출력 전압은 9.2V입니다.





플레누스 MK3는 부품의 리드가 러그 단자에 직접 납땜되는 하드와이어링으로 배선하여 잔고장이 없을 뿐 아니라 이론에 입각한 이상적인 배선이 가능하여 우수한 전기적 특성을 보입니다.



플레누스 MK3는 ECC99를 무귀환 증폭기로 구성하여 디퍼런셜로 구동하는 특별한 출력단을 실장 하였습니다.

지금은 특회회로가 아닙니다만, 우수한 전기적 특성으로 고음질을 구현하는 특별한 회로임에는 분명합니다.



플레누스 MK3가 무귀환 증폭 방식을 채택하고 있지만, 주파수 특성이 75kHz에 이릅니다.

플레누스의 음색이 고음으로 갈수록 유연해지는 이유도 굴곡이 없는 평탄한 주파수 특성을 갖기 때문입니다.





우드 케이스에 넣기 전의 전면입니다.

20200919플레누스 MK3 007.jpg



후면입니다.

20200919플레누스 MK3 008.jpg





밑판을 체결한 상태입니다.

20200919플레누스 MK3 004.jpg





. 플레누스 MK3의 디지털 부 제원입니다.

◆ 32-Bit Resolution

◆Accepts 16-, 24-, and 32-Bit Audio Data

Digital Audio input
- USB 2.0 (USB Audio Class 2.0, Support DSD 128, PCM 32bit/192kHz Max.)

- Optic : Optical Cable required(2 EA)
- Coax : 75 Ohm Cable required

- AES/EBU : 110 Ohm Cable required
◆ Analog Performance

Dynamic Range: 123dB

THD+N: 0.0005%

◆Sampling Frequency: 10kHz to 200kHz

◆PCM Data Formats: Standard, I2S, and Left-Justified

◆DSD Format Interface Available

◆ Frequency Response : 20Hz ~ 20kHz
Sine Wave Based @0dB
20Hz : 0dB
20kHz : 0dB



. 아날로그 부의 제원입니다.
1. 주파수 특성
하한 주파수 : -3dB 4Hz
상한 주파수 : -3dB 75.18kHz
2. 출력전압
0dB : 2,593mV
-5dB : 1,469mV
-10dB : 825mV
3. 논클립 출력전압 : 53V
4. 사용 진공관 : 전압 증폭관 ECC99 × 2,  정류관 6CA4 × 1개,
5. 크기 : W458 × H198 × D330
6. 중량 : 13.9kg





20200919플레누스 MK3 013.jpg

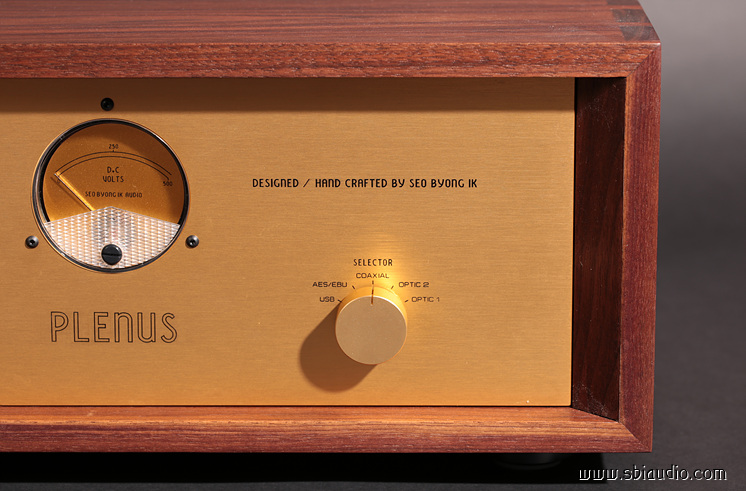

우측 노브로 입력 선택을 합니다.

좌측부터 USB, AES/EBU, 코엑셜, 광입력 2, 광입력 1 순입니다.

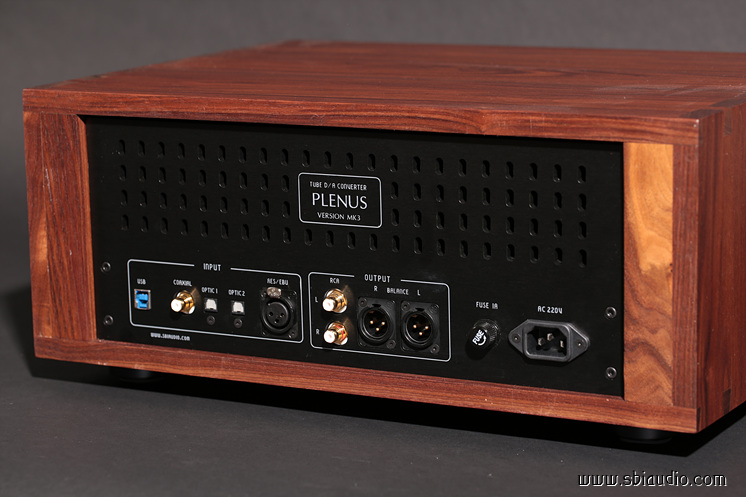

플레누스 MK3의 후면입니다.

20200919플레누스 MK3 017.jpg

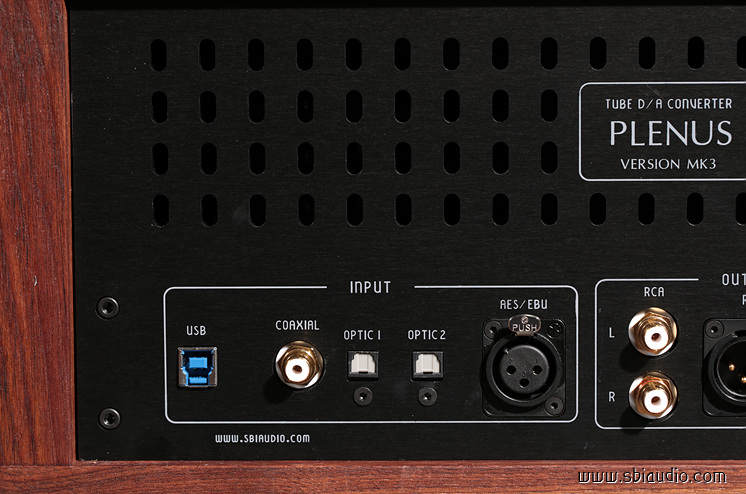

전면에서의 배열과 조금 다릅니다.

좌측부터 USB, 코엑셜, 광입력 1, 광입력 2, AES/EBU 순입니다.





20200919플레누스 MK3 022.jpg

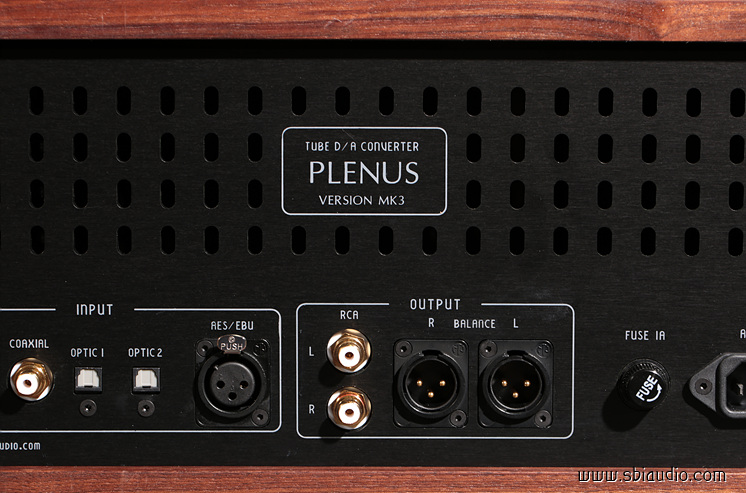

중앙에 RCA와 XLR 두 조의 출력 단자가 있습니다.



20200919플레누스 MK3 026.jpg





두 조 모두 사용해도 소리는 나지만, 음질의 열화를 방지하기 위해 하나의 출력 단자만 사용하시기를 권유합니다.





20200919플레누스 MK3 014.jpg

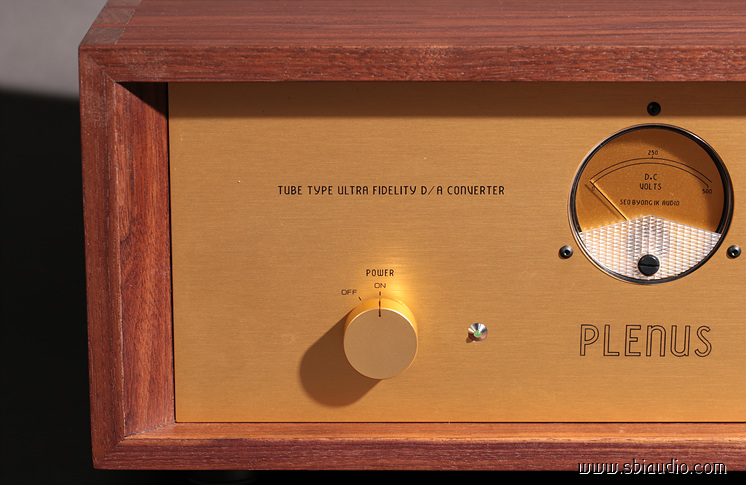

세이덴 셀렉타와 릴레이로 구성된 전원 ON/OFF 스위치입니다.

경쾌한 감촉과 함께 은도금 베이스에 금도금 한 접점을 사용하여 내구성을 높인 셀렉타에 질소 봉입한 릴레이를 조합하여 만든 전원 스위치는 오랫동안 고장 없이 사용할 수 있습니다.





플레누스 MK3의 음질은 LP에 미련을 갖지 않아도 좋을 정도로 CD와 음원 파일을 나긋나긋한 음질로 들려줍니다.



강** 선생님의 플레누스 MK3입니다.



3일간의 에이징을 겸한 히어링 테스트가 끝나는 22일(화) 이후 언제든지 납품할 수 있습니다.





20200919플레누스 MK3 015.jpg



고맙습니다.
