연일 30도 이상을 기록하는 불볕더위 속에서 어떻게 지내시는지요...?

지금은 더위의 기세가 하늘을 찌르지만,

이미 해는 짧아지고 있으니...... 시원한 바람이 부는 날도 그리 오래 남지는 않았을 것입니다.

그때까지 더욱 건강하시기를 기원합니다.

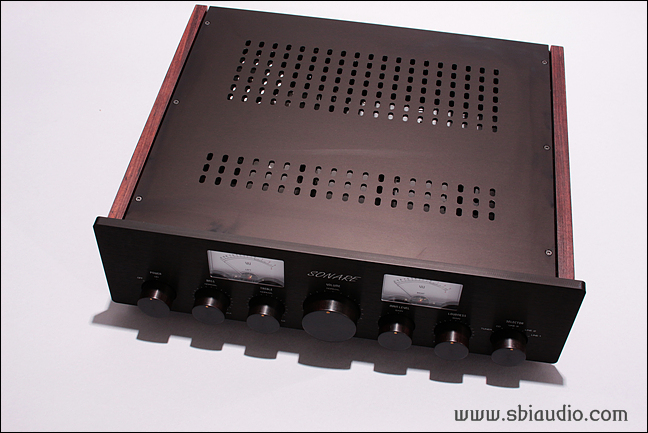

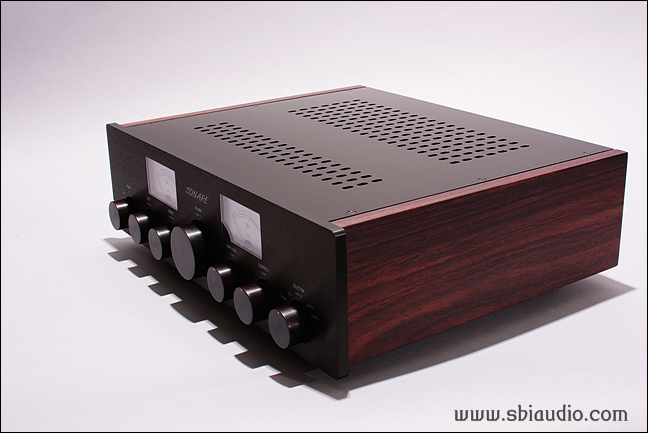

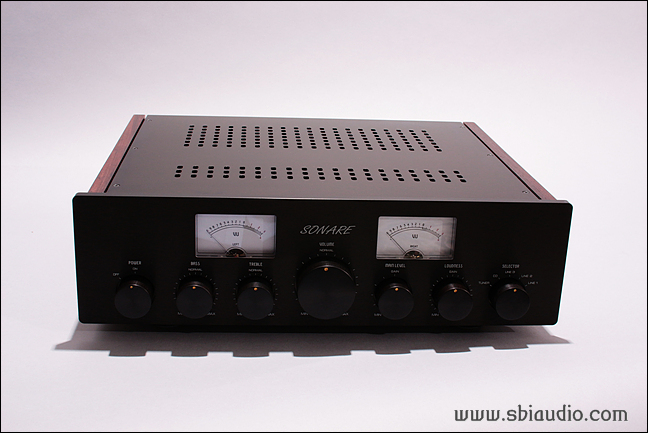

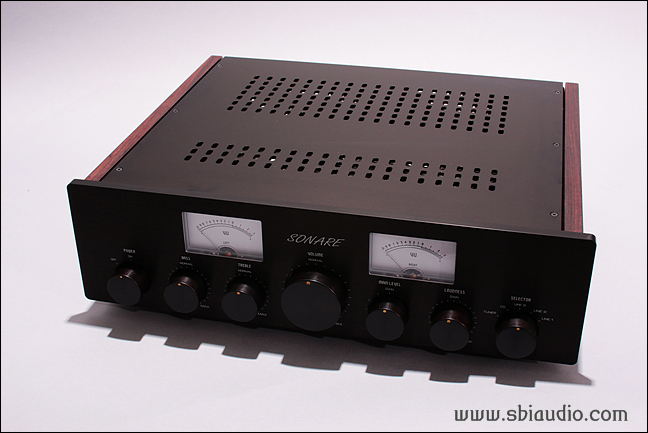

쏘나레 콘솔릿 SE입니다.

어제 완성하여 동작하고 있었으나, 아노다이징 업체에 보낸 상판이 조금 전 도착하였습니다.

이번에 제작한 쏘나레 SE는 23단 셀렉타로 제작된 아테네이타를 볼륨 및 톤 콘트롤에 사용하였습니다.

이 아테네이타는 타크망 1/2W 1% 오차의 정밀 저항으로 제작하였습니다.

처음에는 기성품으로 제작된 아테네이타를 사용하려 하였으나,

최소에서 첫 번째와 두 번째 사이의 저항치의 변화가 너무 급변하여 채용하지 못하고 아테네이타 저항치를 다시 설계한 후 제작하였습니다.

새롭게 설계된 아테네이타는 첫 번째 47옴 두 번째 100옴으로 설정하여 작은 음량에서도 유연하게 가감됩니다.

그리고 기계적인 중점(11번째 지점)일 때 총 저항치의 1/10이 유지되는  A형 커브 특성이 정확히 나왔습니다.

톤 콘트롤 부의 베이스와 트레블, 그리고 볼륨에 23단 아테네이타 볼륨을 적용하였습니다.

메인 볼륨단에는 6단 셀렉타로 구성된 셀렉타를 아테네이타로 구성하였습니다.

이로써 22단 * 5단= 110

즉 110단의 세밀한 조정이 가능합니다.

(사정상 해상도를 조금 낮추었습니다.)

세이덴 23단 셀렉타로 제작한 아테네이타를 적용한 쏘나레의 내부 사진입니다.

14핀 러그를 사용하여 부품을 직접 러그 단자에 납땜하는 방식인 하드와이어링으로 배선하여 당대는 물론이고 대를 이어 사용하실 수 있도록 튼튼하게 제작하였습니다.

오디오 기기는 튼튼하기도 해야 하지만,

음질이 좋지 않다면 당장 사용하기도 힘들 것입니다.

따라서 어떤 경우라도 오디오는 좋은 음질이 우선입니다.

오디오 취미는 매력적이어서 한번 시작하면 평생을 즐길 수 있는 취미입니다만,

정량적으로 측정할 수 없는 소리를 다루는 분야이다 보니 황당하고 터무니없는 주장을 하는 경우도 흔히 있습니다.

상황이 이러니만큼 때로는 혹독한 수업료를 지불하는 시련을 겪기도 합니다.

허황한 주장에 휘둘리지 않으며 합리적이고,

즐거운 취미생활을 하실 수 있도록 이제 막 오디오를 시작하시는 분을 위하여 "기술칼럼"을 운용하고 있습니다.

제목은 거창하지만,

내용은 재미 삼아 읽어 보실 정도의 깊이입니다.

꾸준히 반복하여 읽다 보시면 어느새 주위 분들로부터 중견이라는 말씀을 들으실 것입니다.

처음 접해 보는 내용이라 다소 어려울 수도 있지만,

꾸준히 틈틈이 읽어 보시길 권유합니다.

회로를 연구할 목적이 아니라면,

이보다 더 깊은 기술적 내용들은 필요 없을 것입니다.

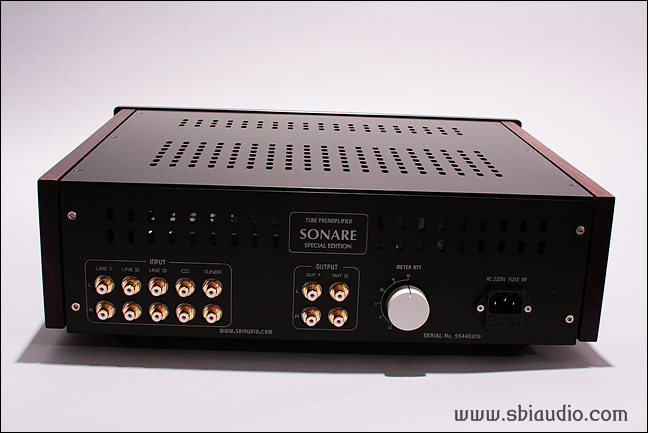

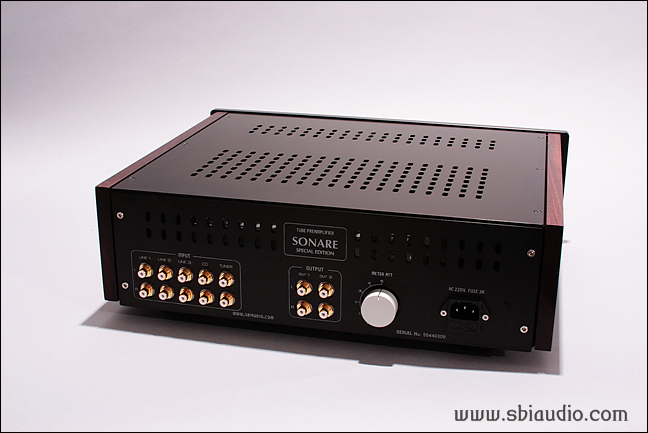

좌측으로 5계통의 RCA 입력 단자가 있으며,

중앙에 두 조의 출력 단자가 있습니다. 그 옆에는 V, U메타의 감도를 조절할 수 있는 감도 조정 셀렉타가 있습니다.

그리고 그 하단에는 제품 일련번호가 각인되어 있습니다.

우측에는 AC 인렛 단자가 있습니다.

쏘나레 SE 메탈 버전의 전기적 제원입니다.

1. 이득: 12.5배

2. 주파수특성 (출력전압 5V일 때)

고역 상한 주파수: -3dB 63.3kHz

저역 하한 주파수: -3dB 7Hz

3. 라우드네스 콘트롤 특성

50Hz: +19dB    30Hz: +23dB

10KHz: +6dB    15kHz: +8dB

4. 톤 콘트롤 특성

TREBLE: 10kHz: MAX +18dB MIN -17dB

BASS: 50Hz: MAX +15dB MIN -15dB

5. 사용 진공관:

라우드네스용: ECC83/ 12AX7 × 2개

라인단용: 12AY7× 2개

톤 콘트롤용: 12AU7/ ECC82× 2개

정류관: 6CA4/ EZ81 × 1개

6. 크기: W440 × H138× D350
