2A3 파워앰프 "푼타 뮤지카 SE"
조회 수 6043 댓글 0

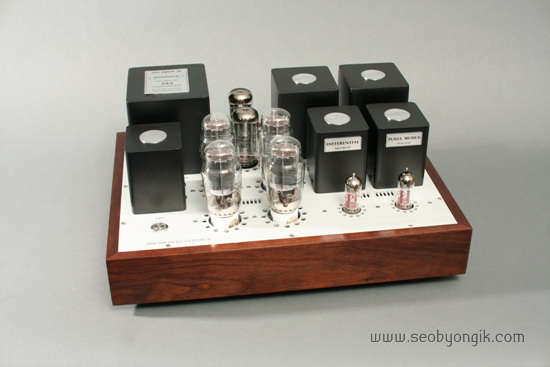

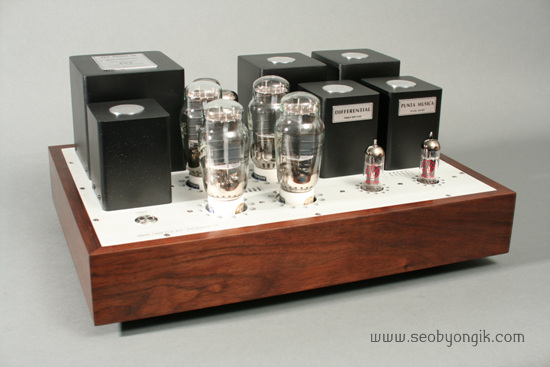

푼타 뮤지카 스페셜 버전입니다.
오늘 후면 판과 명판류가 입고되어 모든 작업을 마치었습니다.
2A3 싱글앰프의 음질적 결점을 개선한 파워앰프 푼타 뮤지카 SE입니다.
2A3의 음질은 매력적이지만 출력이 작은 것이 약점입니다.
이미 2A3의 음질을 알고 계시는 분은 가냘픈듯 마음을 사로잡는 그 음색을 잊지는 못하실 것입니다.
이런 사정을 고려하여 2A3의 음질을 좋아하는 저의 마음을 담아 2A3 진공관의 진가를 알리고 싶었으며 그 염원으로 완성된 것이 푼타 뮤지카입니다.
출력과 음질을 같이 고려해 본다면 싱글앰프의 음질적 장점은 그대로 유지하면서 싱글앰프의 단점인 저역특성을 개선하는 디퍼렌셜 출력회로가 유리합니다.
2A3는 출력 문제만 해결되면 300B가 비교되지 않을 정도의 음질을 가지고 있습니다.
3W 출력으로, 8W의 300B와 경쟁할 수 있었던 이유는 300B를 능가하는 음질때문이었습니다.
2A3의 음질에 매혹되어 진공관의 세계로 입문하였다는 분도 많습니다.
2A3의 단점을 극복하기 위하여 탄생한 푼타 뮤지카는 유려하면서도 단단한 저음을 가지고 있어 2A3 싱글앰프의 음질적 한계를 극복합니다.
하지만, 장점이 있다면 단점도 있는 것이 세상의 이치이듯 디퍼렌셜 출력 방식은 많은 물량 투자를 하고도 출력은 크게 늘지 않는다는 약점이 있습니다.
이런 이유로 좋은 음질이지만 상품으로 출시되는 경우는 매우 적다고 생각합니다.
판매를 위해서는 높은 수치의 출력을 보여 주어야 하는데, 조금 못나 보이죠!
푼타 뮤지카가 많은 물량투자를 하고도 출력 9.2W + 9.2W 밖에 뽑아내지 못하는 이유입니다.
이 상태에서 푸시풀앰프로 제작한다면, 최대 출력 30W + 30W 를 뽑을 수 있습니다.
푼타 뮤지카에서 출력을 포기하고 음질을 선택한 이유는 9.2W면 충분히 큰 출력이라고 생각했기 때문입니다.
반도체 앰프와 비교하면 90W +90W에 버금가는 음감을 들으실 수 있습니다.
이정도라면 결코 작다고 할 수 없습니다.
요즘 수치의 인플레속에서 진공관 앰프의 출력이 작아 보이기도 하지만, 가정에서 2W면 충분하고 아무리 높은 출력의 앰프라도 실제 사용하는 부분은 역시 2W 전, 후라고 생각합니다.
출력보다 더 중요한 것은 스피커 드라이브능력입니다.
디퍼렌셜 파워앰프 푼타 뮤지카는 저역에서의 구동력 및 제동력이 증가하여 음질을 크게 개선합니다.
2A3 앰프가 높은 음암감도를 갖는 스피커에 매칭되는 경우가 많다는 것을 고려하여 S/N비 개선에 많은 노력을 하였는데 96dB 스피커에 귀를 기울이고도 일체의 험이 들리지 않을 정도가 되었습니다.
앰프의 S/N비가 높으면 배경이 깔끔해져 음이 돋보이고 밝아집니다.
푼타 뮤지카 SE의 후면입니다.
좌측으로 RCA 입력 단자가 있으며 중앙에 스피커 단자인 바인딩 포스트 단자가 있습니다.
스피커 임피던스 4옴 , 8옴을 지원합니다.
우측으로는 30mm 세라믹 속단 휴즈를 사용할 수 있는 휴즈홀다가 있으며 그 옆으로 AC인렛이 있습니다.
후면 사진 몇 장 더 있습니다.
푼타 뮤지카 SE 전기적 제원입니다.
형식: 인터스테이지 드라이브에 의한 무귀환 디퍼렌셜 파워앰프
1. 논클립 실효출력: 9.2W + 9.2W 최대출력 18W + 18W
*. 이득: 25배
*. 주파수특성(2W 출력시 기준)
고역 상한 주파수특성: -3dB 50.14KHz
저역 하한 주파수특성: -3dB 9Hz
*. 스피커 부하임피던스: 4, 8옴
*. 사용 진공관: 2A3 * 4개, ECC99 * 2개, 5U4GB * 2개
*. 크기: W450 H210 D330(단자류 포함 350)
2A3 디페렌셜 파워 앰프인 푼타 뮤지카는 보여지는 출력의 수치는 작아 보이지만, 실제 청감상 출력은 기대치를 초월합니다.
푼타 뮤지카를 청음해 보신 분들께서 항상 궁금해 하시는 것이 어떻게 이게 9.2W 앰프 소리인가!입니다.
그만큼 스피커를 드라이브하는 힘이 좋기에 하시는 말씀이라고 생각합니다.
그 중 돋보이는 장점이 스피커 제동력입니다.
이것은 구경이 큰 스피커를 연결하였을 때 그 진가가 더욱 돋보입니다.
구경이 큰 스피커는 제동이 쉽지 않습니다.
15" 우퍼를 장착한 스피커에서 통통 튀는 소리가 난다면 푼타 뮤지카의 제동력이 어느 정도인지 짐작하시리라 생각합니다.
하지만, 제동 능력만 높다고 좋은 음은 아닐 것입니다.
무귀환으로 구성되어 2A3 고유의 고조파가 감쇠되지 않아 하늘거리는 2A3 특유의 배음이 공간을 가득채웁니다.
유려하면서 아름답게 그려지는 중, 고음에 제동이 확실히 듣는 저음, 이것이 푼타 뮤지카 SE의 음질입니다.
5월 15일 주문하신 최*구 선생님의 푼타 뮤지카 SE입니다.
오래 동안 기다리시게 하여 송구스럽습니다.
23일 이후 납품할 수 있습니다.
고맙습니다.
-
