쏘나레MK 레퍼렌스 포노앰프
조회 수 6776 댓글 2
진공관 포노앰프 쏘나레MK2입니다.
그동안 파소스MK2와 칼리오페, 그리고 쏘나레MK2 포노앰프를 동시에 제작하고 있었습니다.
공교롭게도 중요 부품이 한가지씩 누락되어 벌려놓기만 하였지 완성할 수는 없었습니다.
그러던 차에 나중에 시작하였던 쏘나레MK2 레퍼렌스 포노앰프를 일요일 오후에 완성하게 되었습니다.
저도 일요일은 쉽니다만, 일정이 너무 늦어져 어제는 쉴수가 없었습니다... ^^
우드케이스에 넣기 전입니다.
CR형으로 구성된 쏘나레MK2 포노앰프는 진공관 포노앰프의 음질적 특성을 최대한 구현하는 것을 목표로 설계되었습니다.
그렇게 하기 위하여 두 개의 증폭 유니트를 설계하고 그 사이에 등화회로를 넣어 원하는 RIAA등화곡선을 얻도록 하였습니다.
CR형 포노앰프는 NFB형에 비하여 S/N비 면에서 불리 할 수 있습니다.
그 점을 충분히 보완하기 위하여 두 개의 증폭유니트를 마련하였습니다.
카트리지의 신호가 제1 증폭 유니트로 인가되어 80배 증폭됩니다.
이렇게 충분히 커진 상태에서 콘덴서와 저항으로 구성된 등화회로를 거친 후 평탄한 주파수특성을 갖게 됩니다.
CR로 구성된 등화회로를 통과할 때 감쇠된 신호를 제2 증폭 유니트에서 다시 80배 증폭하여 출력되게 됩니다.
그리고 각 증폭 유니트별로 이득을 조절할 수 있는 장치를 마련하여 -3dB의 가감이 가능합니다.
증폭 유니트의 성능은 전체적인 음질에 영향을 미치게 되므로 매우 중요합니다.
12AX7 4개와 12AU7 2개로 구성된 증폭유니트는 논 클립 출력전압 62V가 얻어집니다.
이때 80배의 이득을 가지고 있으므로 입력전압 775mV까지 입력되어도 클립핑이 발생하지 않습니다.
쏘나레MK2 포노앰프의 음질이 유려하면서 감미로운 이유중 하나가 어떠한 경우에도 앰프내에서 클립핑현상이 생기지 않는데 있습니다.
많은 분들이 알고 계시는 마란츠 #7 포노부의 논클립 출력전압이 18V인 것을 감안하면 3.4배의 여유를 가지고 있습니다.
포노앰프의 입력에 볼륨이 존재하지 않는다는 것을 감안하면 여유있는 출력전압은 매우 중요합니다.
쏘나레MK2 포노앰프는 카트리지의 능력을 최대한 구현하기 위한 장치가 마련되어 있습니다.
그 중 대표적인 것이 용량 로드 선택 셀렉타입니다.
카트리지를 구입하게 되면 동봉된 설명서에 그 카트리지를 가장 효과적으로 구동시키기 위한 저항 로드 및 용량 로드의 수치가 명시되어 있습니다.
제시된 수치에 일치하도록 맞추게 되면 가장 좋은 특성을 얻을 수 있습니다.
우측으로 3번째 있는 셀렉타가 용량 로드 선택 셀렉타입니다.
0, 50, 100, 150, 200, 500PF로 구분하여 선택하실 수 있습니다.
그 다음 우측으로 있는 셀렉타가 저항 로드 선택 셀렉타입니다.
10K, 25K, 47K, 75K, 100K, 200K 중에서 선택하실 수 있습니다.
통상 MC카트리지를 사용하고, 승압트랜스를 사용하게 되지만 로드 임피던스가 변화하면 미세하게 음감이 변하므로 운용에 특별한 재미가 있습니다.
쏘나레MK2 포노앰프에서는 두 대의 카트리지를 사용할 수 있게 하였는데 제1 포노입력은 내장된 승압트랜스를 경유하게 되어 있으며 제2 포노입력은 MM카트리지, 또는 다른 종류의 승압트랜스를 사용할 수 있게 하였습니다.
포노앰프는 소스기기중 가장 앞에 위치하므로 S/N비는 매우 중요합니다.
그런 점을 감안하여 S/N비를 올리기 위한 노력을 게을리 하지 않았는데 프리앰프에서도 채용하고 있는 FET를 사용한 리플필타 회로를 실장하여 배터리 수준에 버금가는 정도의 질좋은 B+전원을 확보하였습니다.
포노앰프처럼 매우 낮은 레벨의 음악신호를 증폭하는 경우 전원트랜스에서 발생하는 누설자속은 크게 증폭되어 험으로 나타납니다.
이런 현상을 근본적으로 해결하기 위하여 누설자속이 극히 적도록 제작된 전원트랜스를 사용하였으며 더욱 만전을 기하기 위하여 몰딩을 하였습니다.
전원트랜스에서 공급되는 교류전압을 방열형 정류관인 6CA4에서 정류한 후 FET 리플필타를 경유하여 공급되는 전원회로는 쏘나레MK2 포노앰프의 높은 S/N비를 실현하는 근본이 되고 있습니다.
후면입니다.
좌측으로 두 개의 언밸런스 입력단자가 있으며 중앙부근에 언밸런스 출력단자가 있습니다.
쏘나레MK2 포노앰프는 높은 S/N비 덕분에 음의 배경이 깔끔하고 유려한 음색이 특징이라고 생각됩니다.
있어야 할 위치에서 들려오는 악기의 소리는 넓은 음장감에서 오는 특별한 경험입니다.
지금은 "쏘나레MK2 레퍼렌스 포노앰프"라는 다소 긴 모델명을 사용하지만 쏘나레 포노앰프 1호기를 사용하시는 분의 권유로 레퍼렌스라는 명칭을 붙이게 되었습니다.
논클립 전압이 매우 높기에 충분한 이득을 갖게 하였습니다.
1KHz 기준으로 300배의 이득을 갖고 있습니다. 증폭 유니트의 -3dB감쇠기를 모두 최저로 위치하면 150배의 이득을 갖게 됩니다.
사용하는 카트리지의 종류에 관계없이 언제나 원하는 정도의 출력전압을 확보할 수 있다는 것은 중요한 항목중에 하나입니다.
CD를 듣다가 LP로 전환하여도 별도의 볼륨 조정없이 사용하실 수 있습니다.

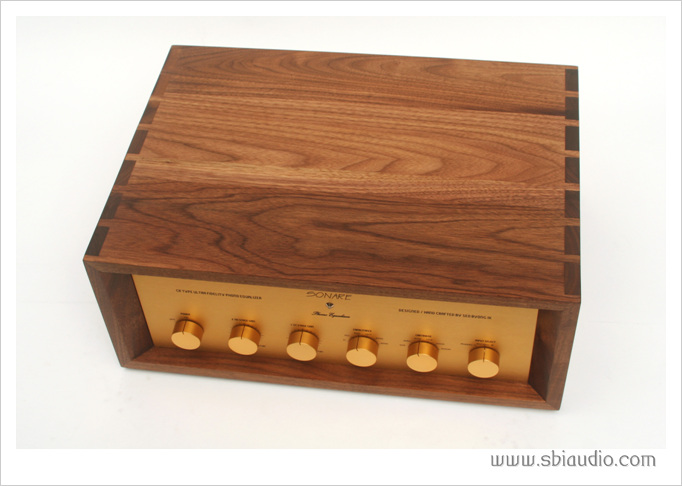

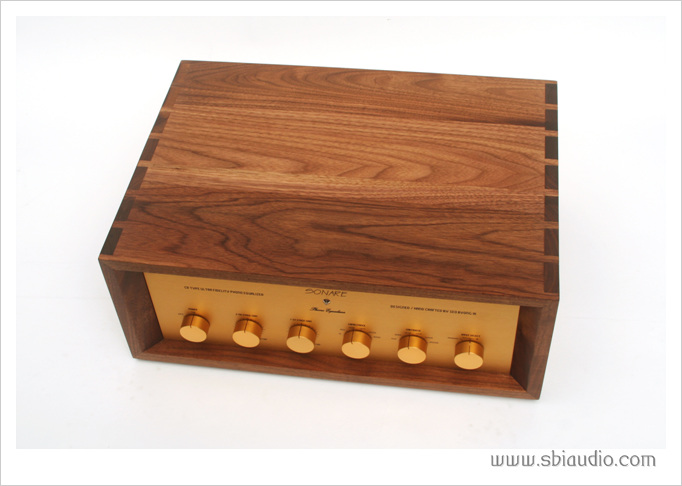

이번 제품은 12AX7 * 4개와 12AU7 * 2개를 엔틱 셀렉션스 선별관으로 사용하였으며 우드 케이스는 호두나무 원목 케이스를 사용하였습니다.
현재 에이징 중에 있으며 화요일(29일)이후 납품이 가능합니다.
고맙습니다.
-
