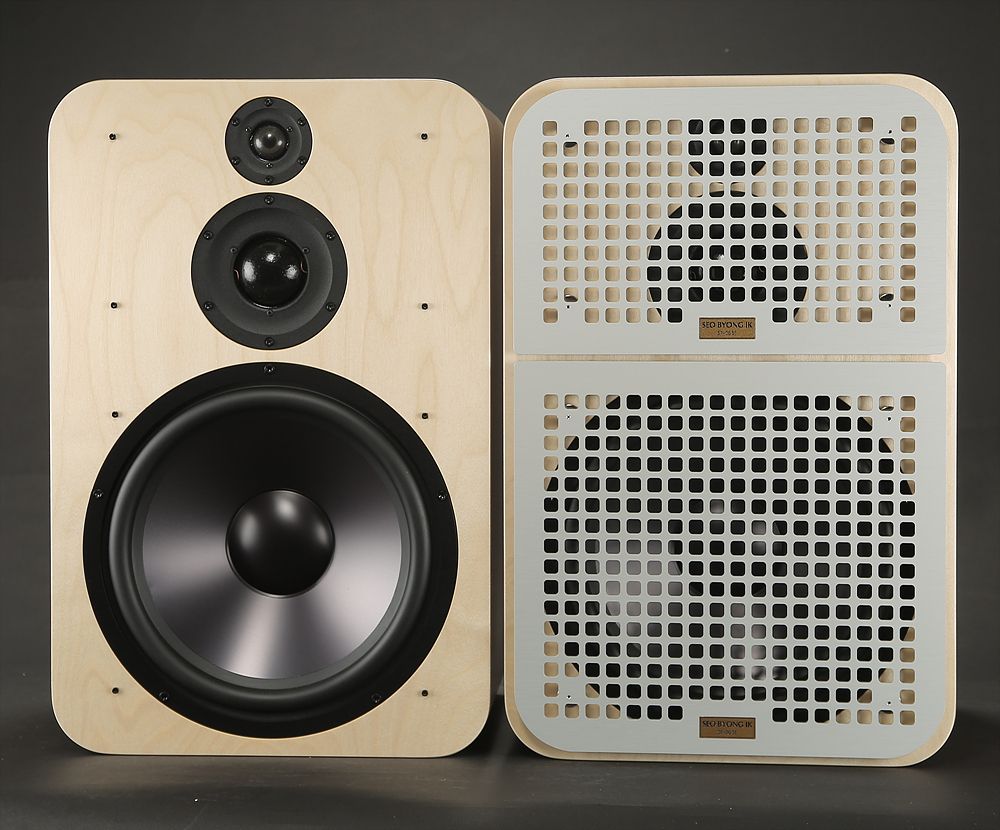

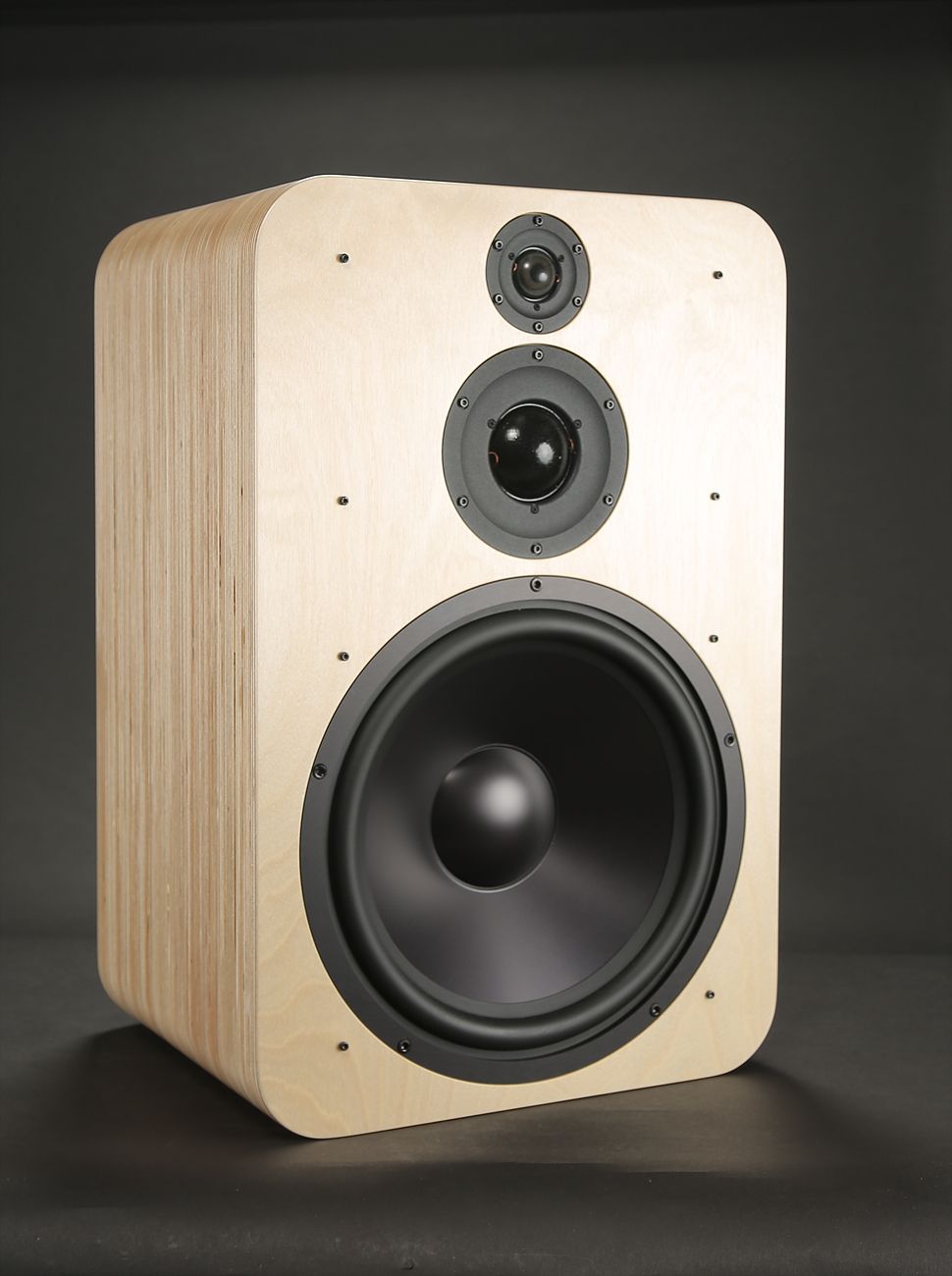

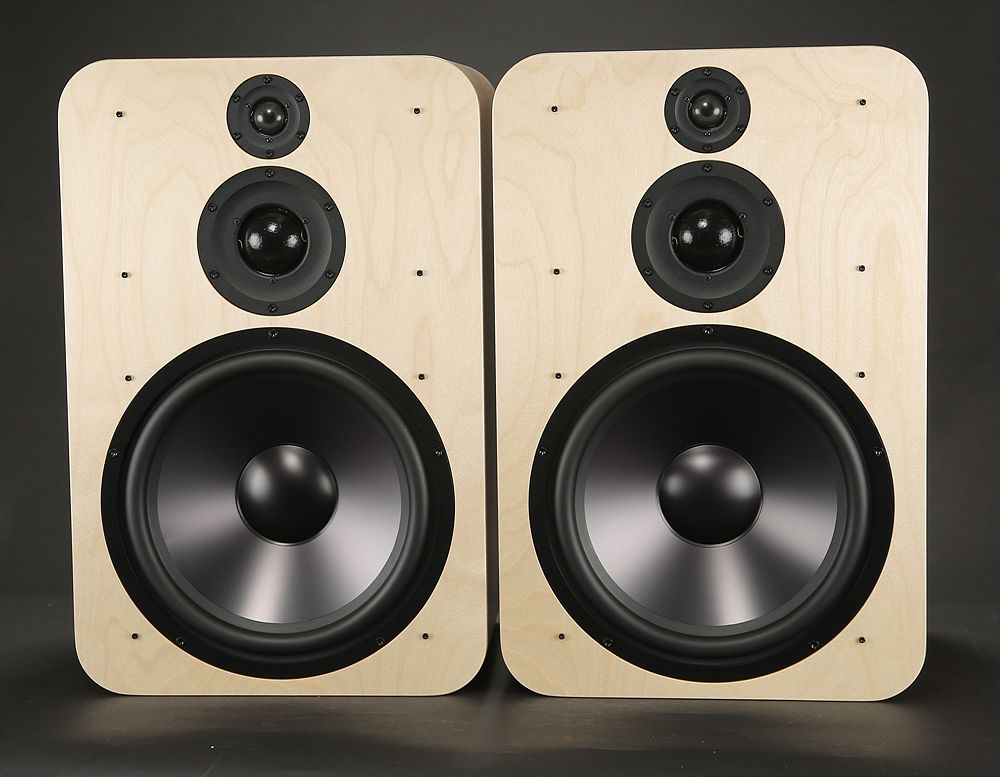

12인치 우퍼를 채용한 밀폐형 3웨이 스피커 SP-06 SE









2018년 출시되었던 12인치 우퍼를 채용한 SP-06이

몇 차례의 개션을 통하여 SP-06 SE 버전으로 업그레이드되었습니다.



외형뿐 아니라 내부도 크게 달라졌으며 우퍼가 바뀌면서 디바이딩 네트워크회로도 크게 개선되었습니다.



가장 크게 바뀐 것은 인클로저입니다.

그동안 25mm 고밀도 MDF로 제작했던 인클로저를 자작나무 합판을 적층 한 구조로 바꾸었습니다.



전 세계적으로도 12인치 우퍼를 채용한 밀폐형 스피커가 흔하지 않은데 그것은 12인치 우퍼가 동작할 때 발생하는 압력을 감당하기 어려운 면도 있는 것입니다.







외부에서 보면 인클로저 모서리 부분을 R30으로 라운딩을 주어 부드러운 인상으로 마무리하였지만,

내부는 정재파를 줄이고 강성을 유지하기 위해 내부 각 모서리를 R120으로 라운딩 주었으며 측면을 40mm 두께로 하여 더욱 강성을 높였습니다.



좌우를 튼튼히 붙잡아 진동을 막아주는 브레이스는 가로세로 각 60mm 두께로 배치하였는데 이것도 측면에서 R70으로 4 귀퉁이에서 붙잡아주는 형상이어서 완벽하게 진동을 잡아줍니다.



이런 구조에 힘입어 대출력 시에도 인클로저의 진동으로 인한 음질저하 문제를 완벽하게 극복하였습니다.



자작나무 합판이 본래 강성이 뛰어난 데다 CNC로 원하는 형상으로 가공할 수 있다는 장점을 담아 제가 평소에 하고 싶었던 내용들을 모두 구현하여 원하는 결과를 얻었습니다.



반면에 어쩔 수 없이

고밀도 MDF로 인클로저를 제작할 때보다는 비용이 훨씬 더 많이 든다는 단점도 있습니다.

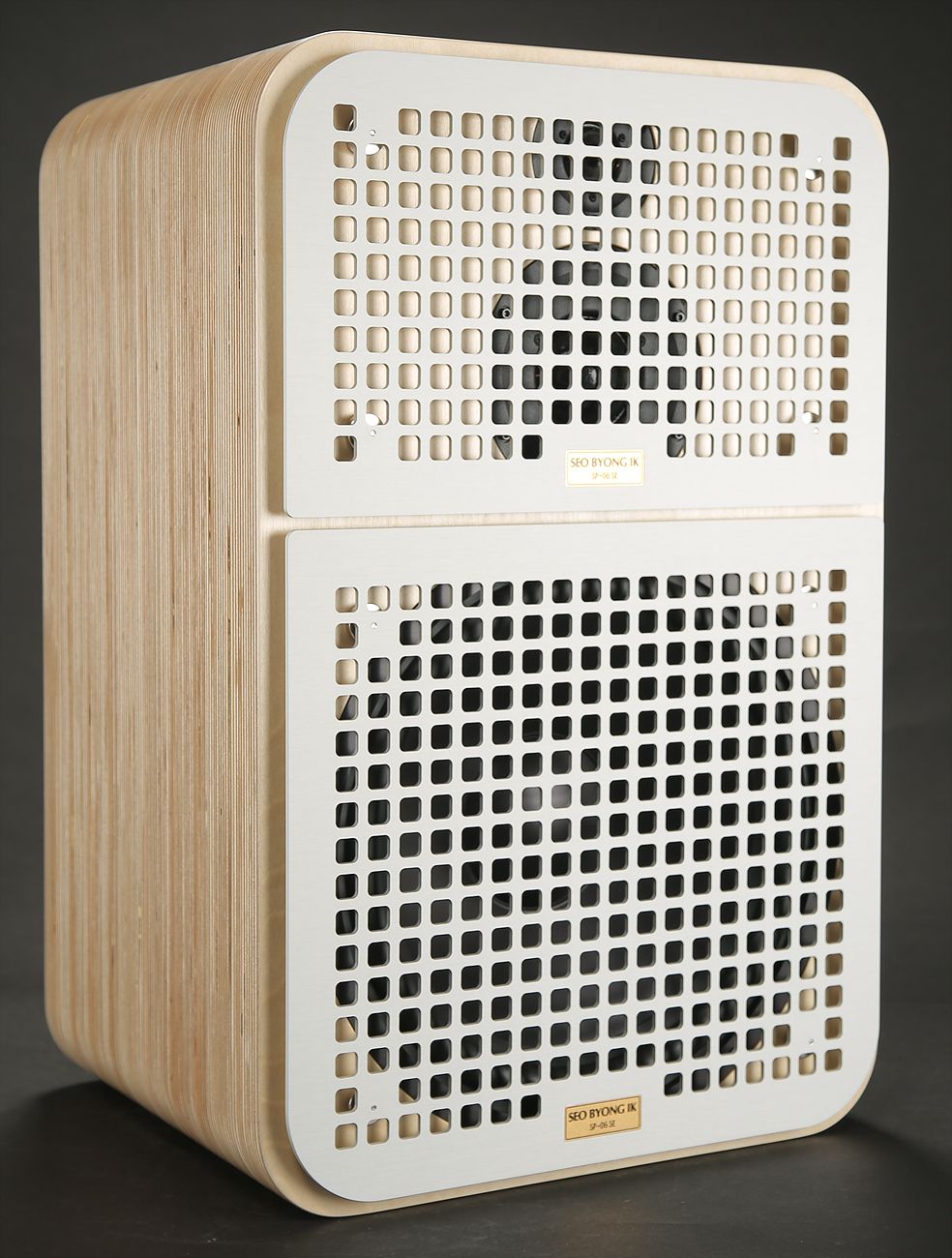

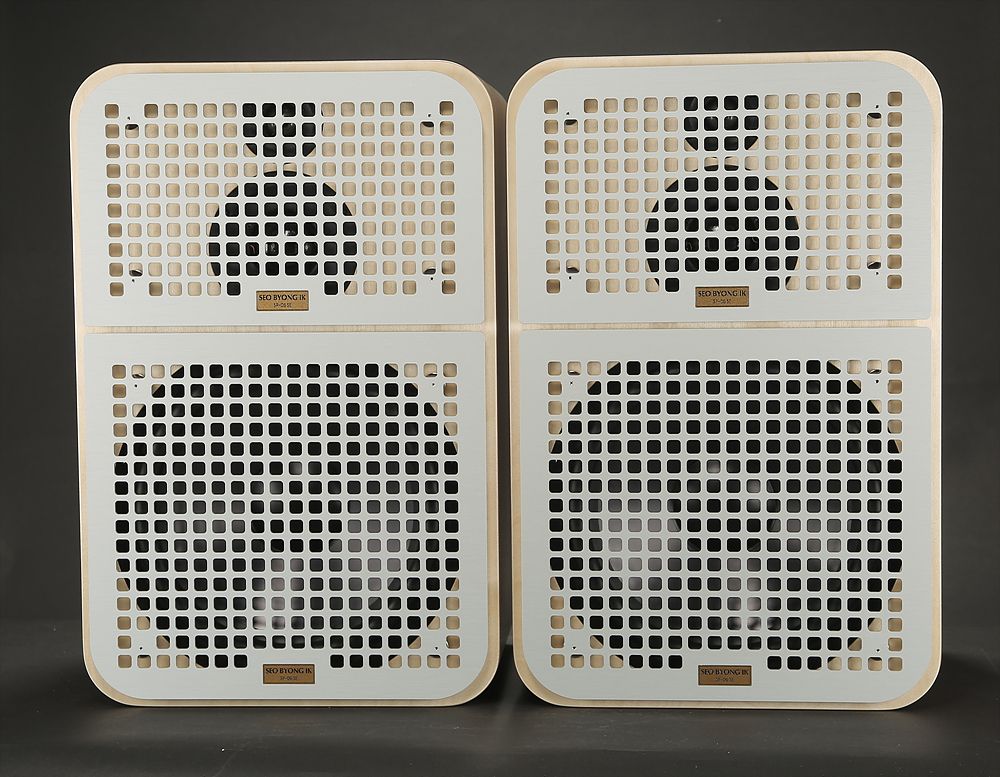

그릴도 3T 알루미늄으로 가공하였습니다.

가로세로 12mm의 사각홀로 가공하였는데 그릴을 체결하였다고 고음의 손실이 발생하는 구조가 아니어서 체결해 놓은 상태로 사용하셔도 좋습니다.



오디오 마니아라면 이미 잘 알고 계시겠지만,
밀폐형 방식의 스피커는 매력적인 저음 특성이 있습니다.

탄력 있는 저음과 저음의 윤곽이 살아있는 명료성 높은 저음이라는 것입니다.









포트형 스피커의 장점은 높은 효율에 비교적 낮은 주파수 대역을 재생할 수 있다는 것이지만,
단점으로는 특정 대역이 강조되고 저음이 풀어지는 포트형 스피커를 흔히 볼 수 있다는 것입니다.



그러나 밀폐형에서는 우퍼 유닛의 후면에서 발생한 공기의 진동은 외부로 나오지 못하고 인클로저 내부에서 소멸합니다.
이것이 포트형보다 효율이 1/2로 낮아지는 이유이지만, 유닛 후면에서 나오는 소리가 섞이지 않으므로 저음대역에서 굴곡이 발생하지 않는다는 장점이 있습니다.





공기가 새지 않도록 하고 주사기를 강하게 눌러보면 공기의 압력이 상당히 탄력 있다는 것을 알게 됩니다.
이런 공기의 특성을 이용한 공기 서스펜션이 자동차나 각종 충격 방지용으로 사용되고 있습니다.

완벽하게 밀봉된 밀폐형 스피커에서 전기적 신호에 의해 우퍼가 움직이게 되면 공기가 스프링처럼 작용하여 탄력 있는 저음을 만들어 냅니다.

이렇게 탄력 있는 저음은 리플렉스 방식의 스피커에서는 도저히 구현할 수 없는 음이어서 밀폐형 스피커가 돋보이는 이유라 생각합니다.

밀폐형 스피커는 저음 유닛의 후면에서 나오는 소리를 사용하지 않다 보니 통상의 포트형 스피커보다 감도가 낮습니다.
그러나 SP-06 SE의 음압 감도는 87dB로 근래 수입되는 포트형 스피커의 음압감도와 비슷한 수준입니다.









밀폐형 스피커 SP-06 SE의 음색은 전대역에 걸쳐 펑탄한 특성이 돋보입니다.

이시대 최고의 유전체라고 평가받는 폴리프로필렌 메탈라이즈드 필름 콘덴서인 솔렌 패스트 콘덴서와 특주한 1.5mm 공심코일로 하드와이어링으로 제작한 네트워크는 대전류로 동작하는 스피커 구조상 음질 향상에 크게 도움이 됩니다.

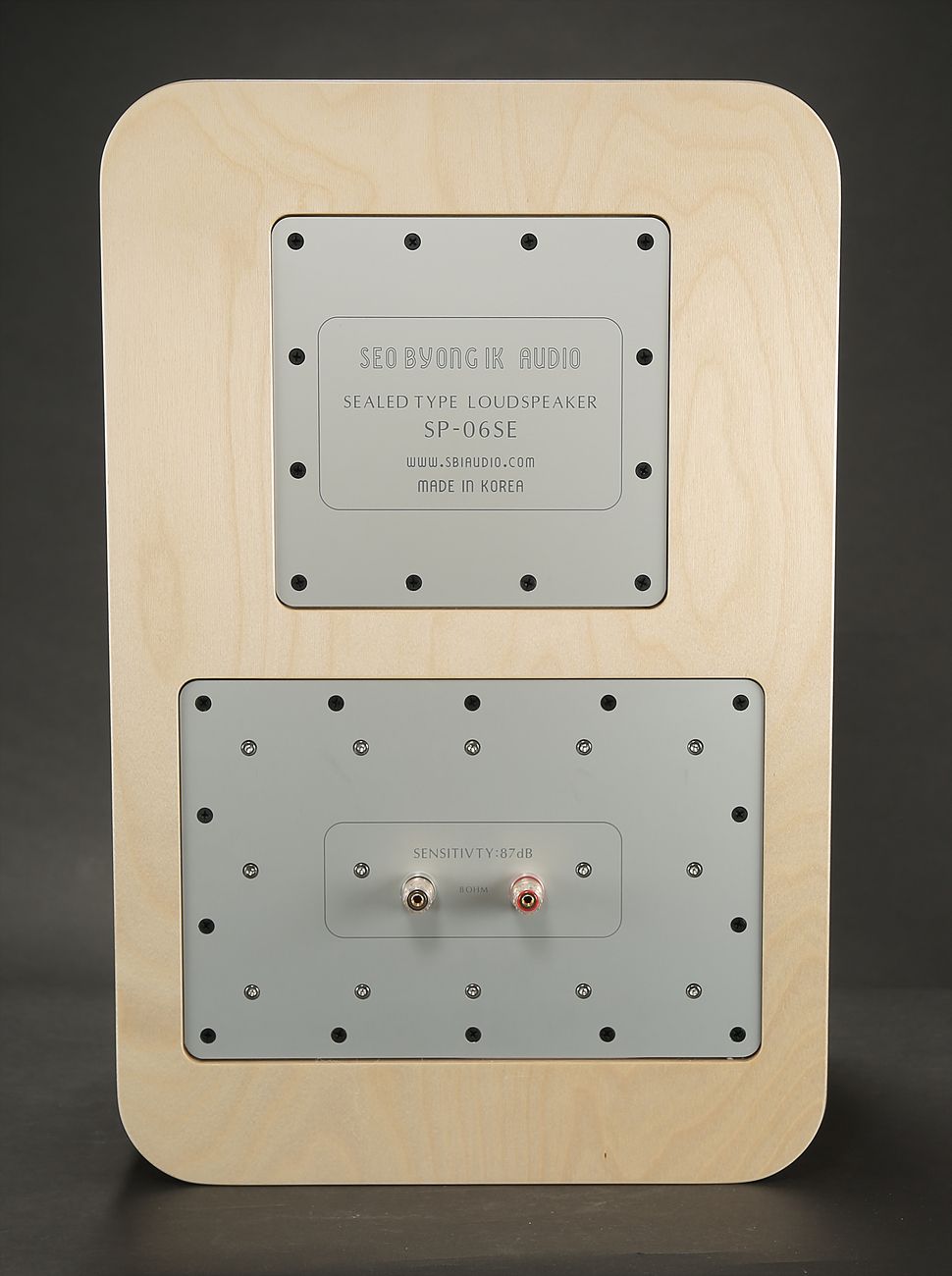

후면에는 스피커 모델명과 구동방식 소개, 그리고 음압감도와 임피던스가 기록되어 있습니다.









SP-06 SE의 전기적 제원





완성한 SP-06 SE를 에이징을 겸한 히어링 테스트를 하고 있습니다.

SP-06 SE 전용 받침대에 세팅되어 있습니다.

기본 구조는 밑의 부분이 스파이크로 되어 있지만, 바닥이 카펫트로 되어 있는 청음실에서 다루기 좋게 바퀴를 달아 놓았습니다.



#. SP-06 SE 전용 스탠드는 옵션으로 별매입니다.

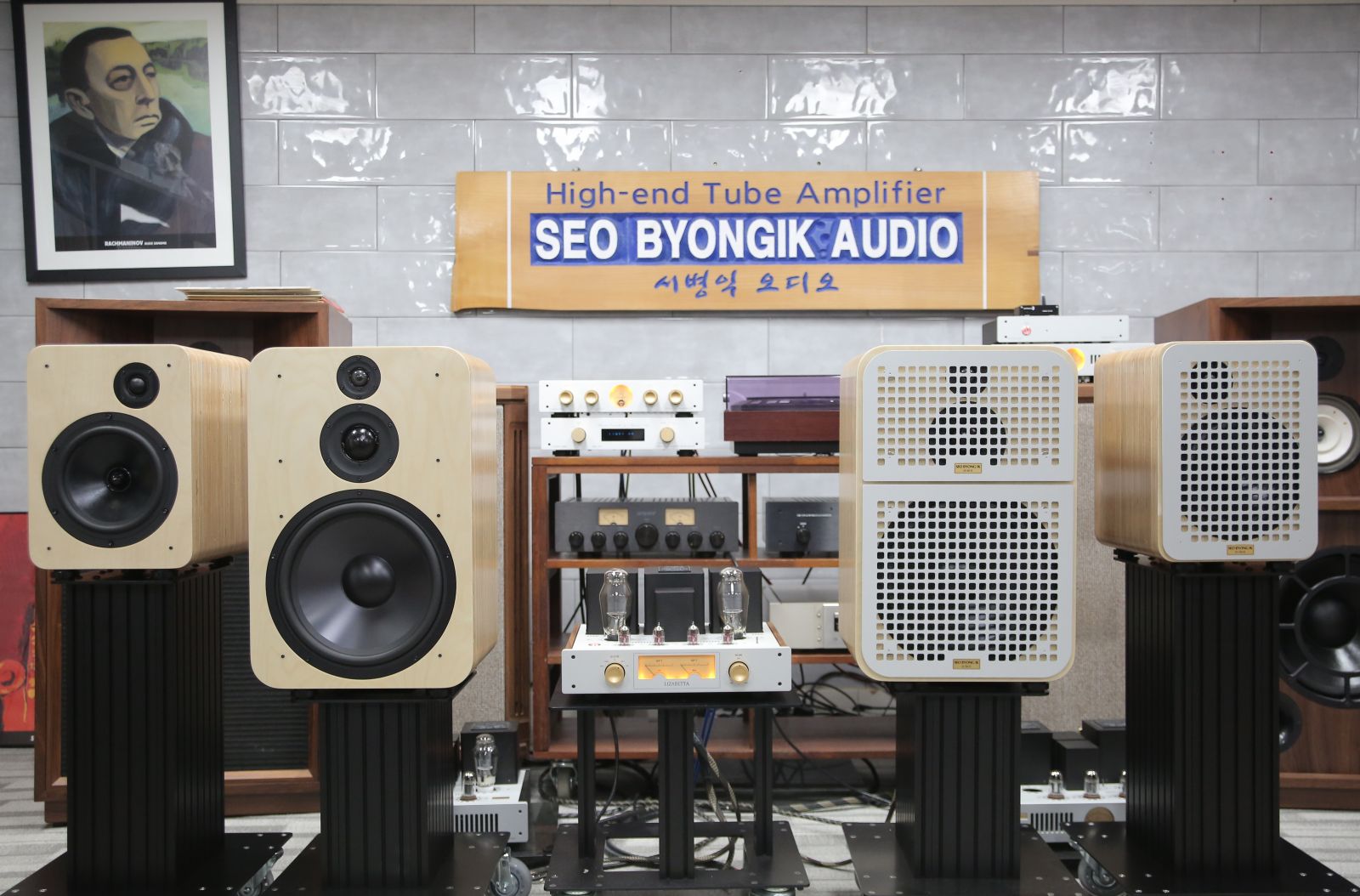

청음실을 찾아 주시면 SP-06 SE를 청음하실 수 있습니다.



#. 2A3-40을 채용한 8W+8W 인티앰프 리자베타 XE에 연결하여 히어링 테스트를 하고 있습니다.
