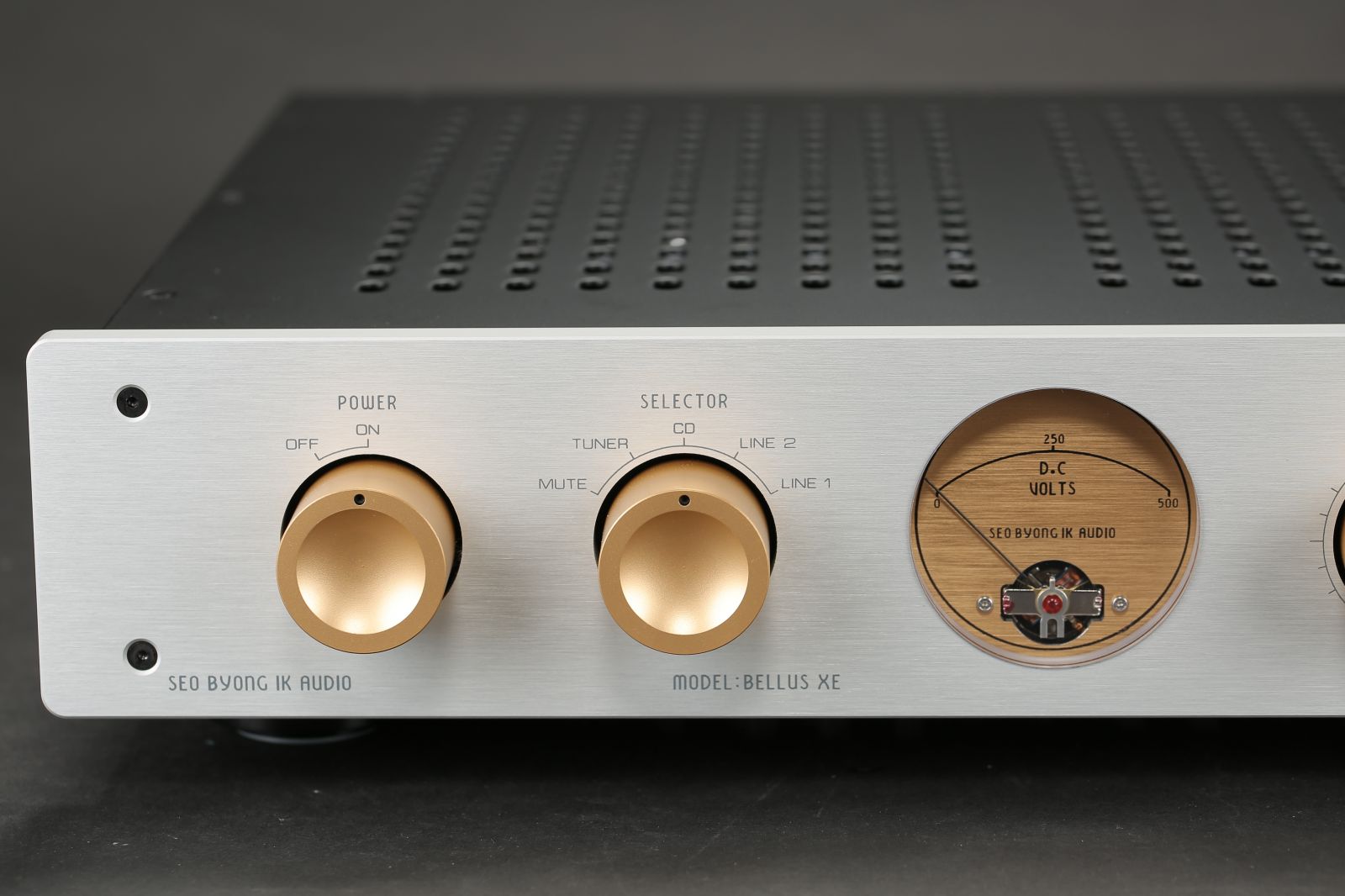

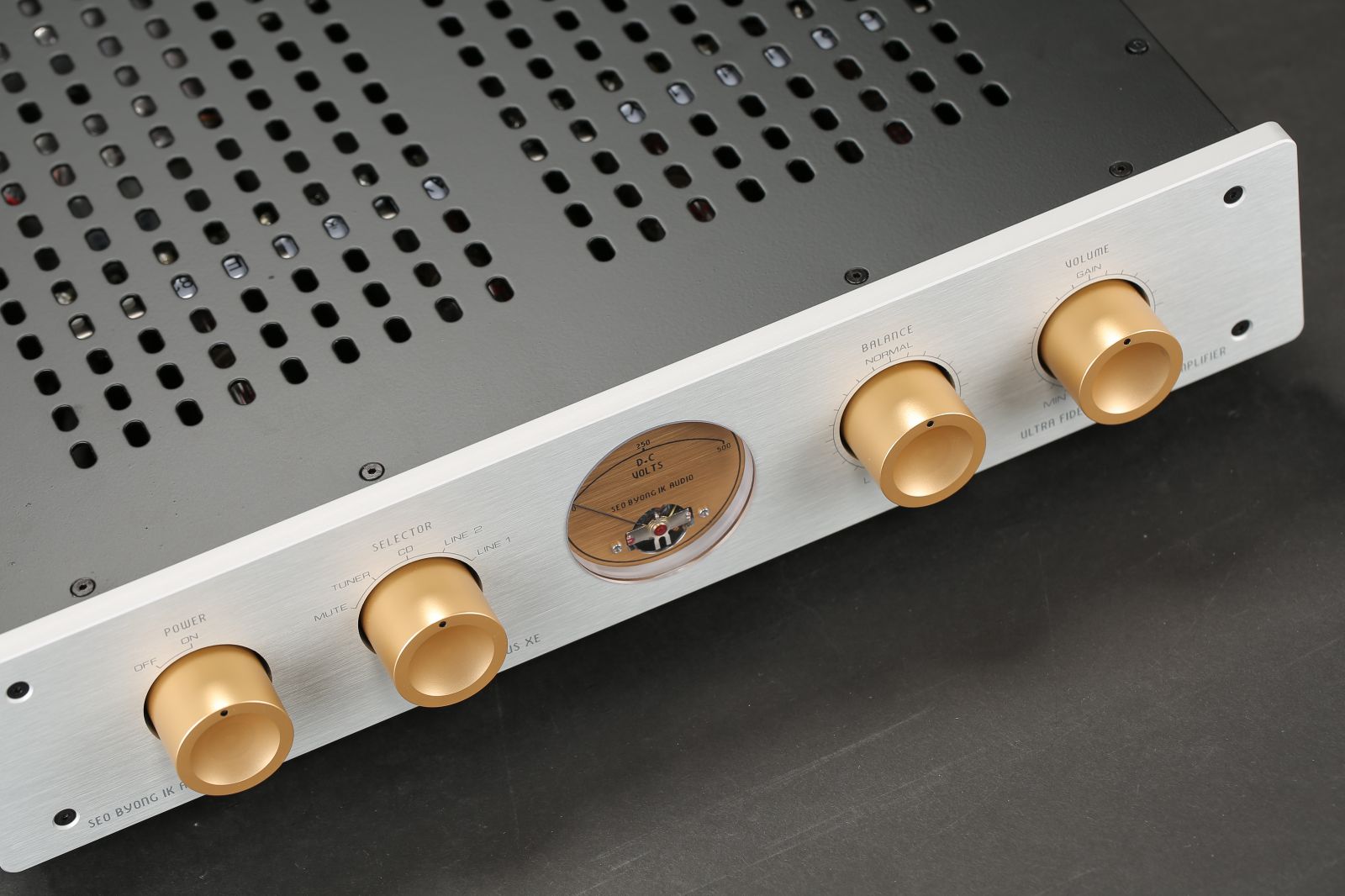

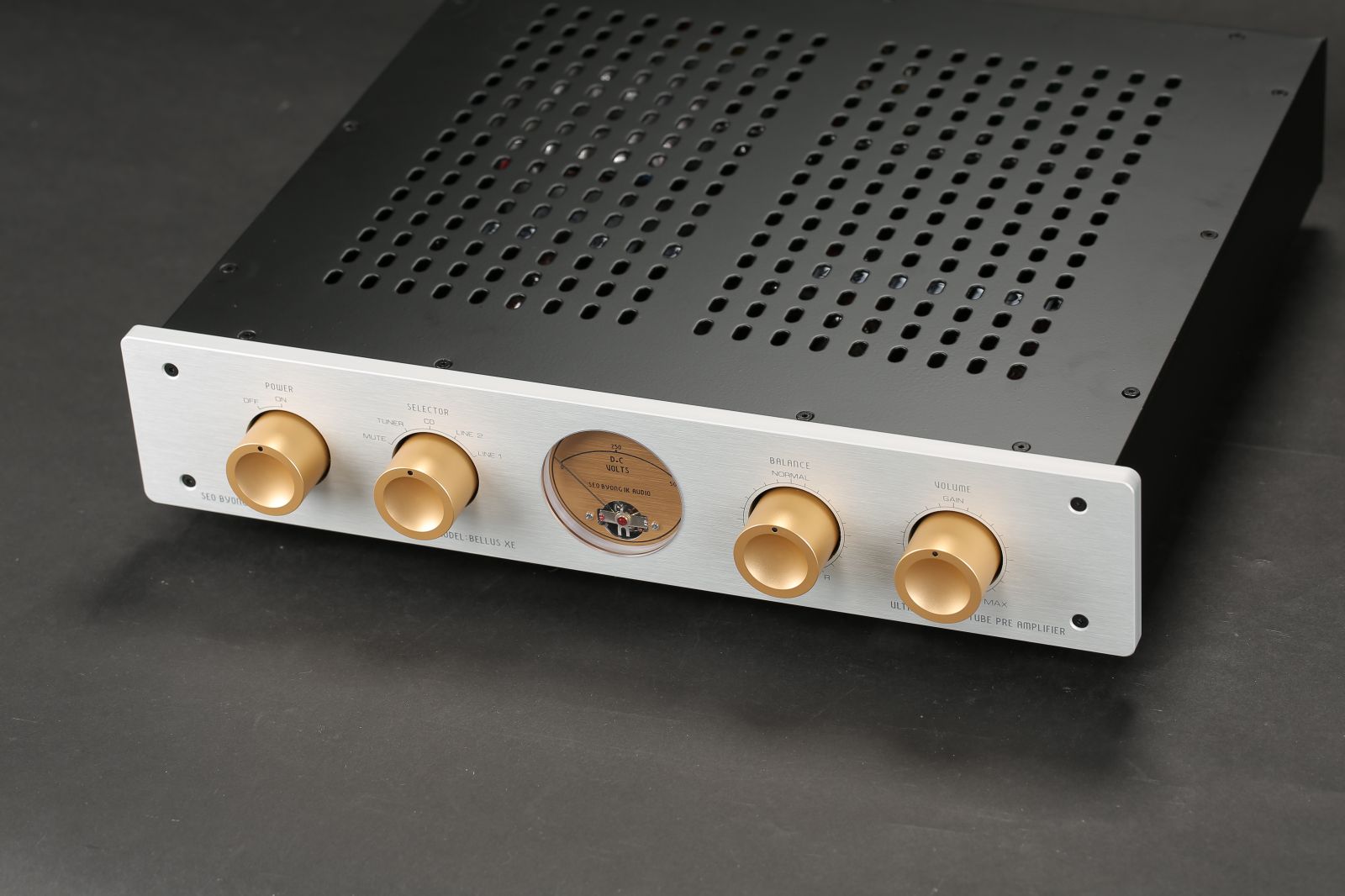

고음질 진공관 프리앰프 벨루스 XE









벨루스 XE는 무귀환(NON NFB) 증폭기로 구성되어 진공관 프리앰프에서 기대하는 온화하고 나긋나긋한 음색이 돋보입니다.

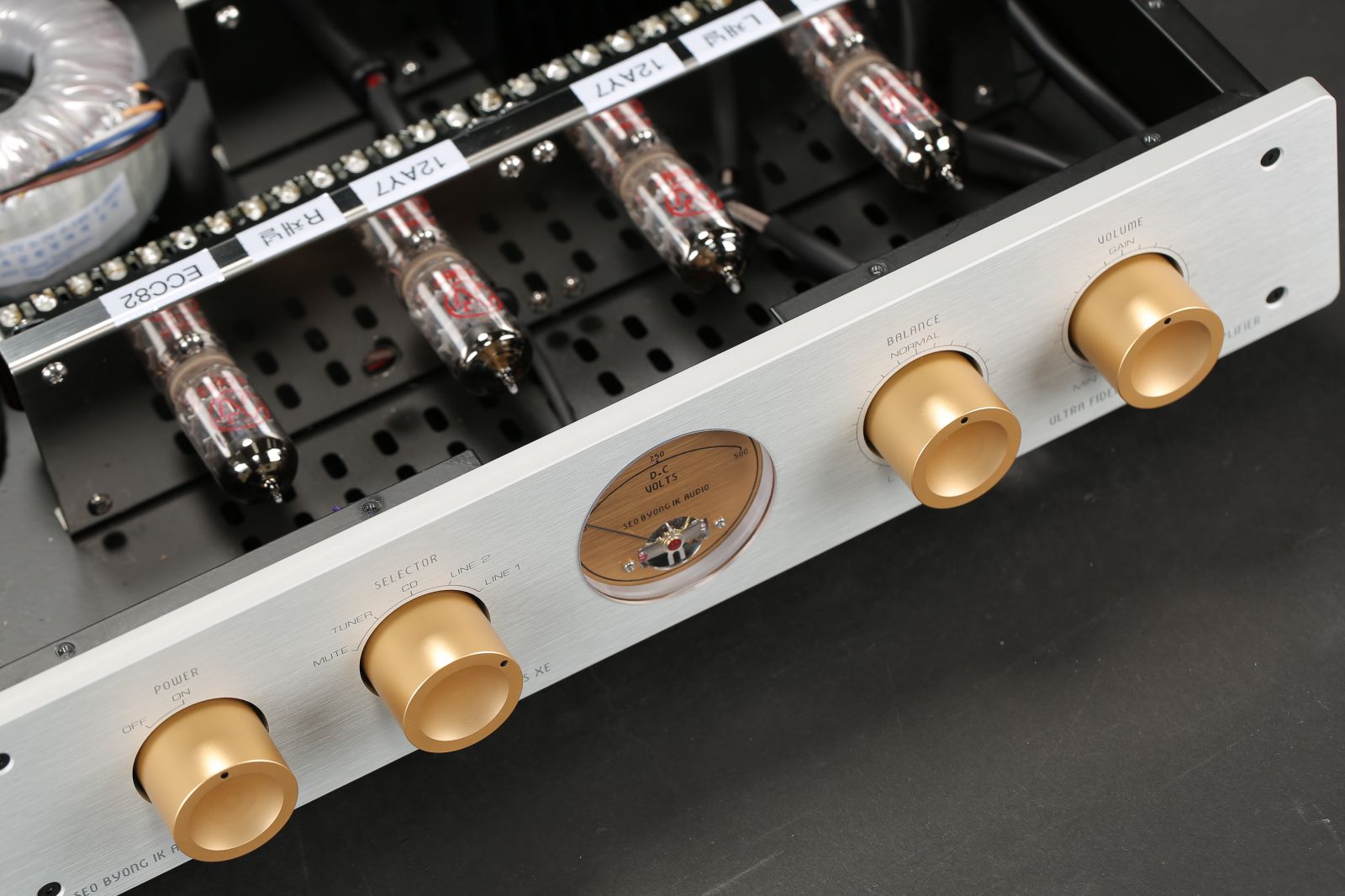

12AY7으로 구동되는 초단은 디퍼런셜회로로 구성되어 있습니다.

12AY7은 잡음특성을 고려하여 설계된 저잡음용 진공관이며 음색 또한 매력적인 소리라는 평가를 받고 있습니다.

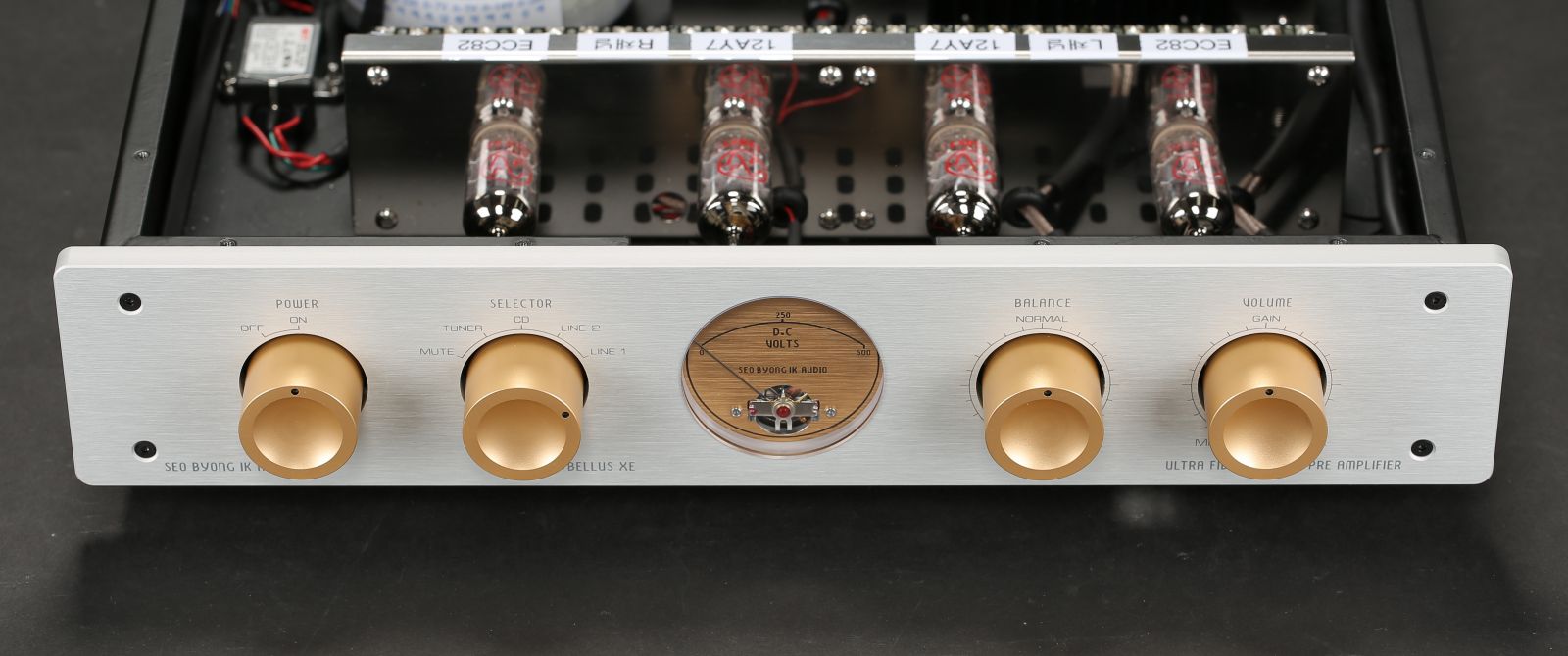

출력단은 ECC82를 사용하여 화이트 캐소드폴로워 버퍼회로로 구성하였는데 낮은 출력 임피던스와 저왜율로 높은 출력 전압을 뽑아낼  수 있는 버퍼회로 중에서는 가장 진보된 회로입니다.









ECC82는 쌍 3극 전압 증폭관으로 드라이브용으로 사용하기 위해 개발된 진공관입니다.

ECC82의 음색은 차분하며 세련된 음색이라는 평가를 받고 있으며 선형특성이 뛰어나고 출력 임피던스가 낮으며 고음 특성이 매우 우수합니다.



벨루스 XE는 선형 특성이 뛰어난 오디오용 전압 증폭관을 사용하여 NON NFB(무귀환) 방식으로 설계되었음에도 광대역의 주파수 특성을 확보하였습니다.



진공관 앰프의 음색을 들어보면 반도체 앰프와는 사뭇 느낌이 다릅니다.

같은 음악을 듣는다 하여도 진공관 앰프로 음악을 들으면 공간이 가득 찬 듯한 느낌이 듭니다.

그렇게 들리는 이유는 배음 때문입니다.









반도체 앰프에서는 배음이란 존재하지 않습니다.

반도체 앰프의 THD(Total Harmonic Distortion)는 매우 낮아 통상 0.01% 정도입니다.

이런 특성을 확보할 수 있는 이유는 반도체 소자가 우수해서가 아닙니다.



역설적이게도 오히려 반도체 소자는 잡음이 많고

선형 특성이 열악하여 부귀환(NFB) 없이는 사용할 수 없을 정도입니다.



그런데도 결과적으로 S/N 비가 높고 왜율 0.01% 정도로 완성될 수 있는 이유는 오직 다량의 부귀환 때문입니다.

이렇게 다량의 부귀환을 적용하여 왜율을 개선하여 기본 파형 외에는 존재할 수 없는 상태가 되었기에 배음도 존재할 수 없는 앰프가 되었습니다.









진공관 앰프는 회로를 어떻게 설계하였는지에 따라 다르지만,

무귀환(NON NFB)으로 구성할 경우 부귀환에 의해 고조파가 줄어지지 않아 배음이 풍성하게 들립니다.



진공관마다 음색이 다르게 들리는 이유는 진공관마다 고조파 함유율이 달라 그렇습니다.

어떤 진공관은 유난히 짝수 차 고조파의 함유율이 높고,

또 어떤 진공관은 전대역에 걸쳐 고른 고조파가 특징인 경우도 있습니다.



그러나 같은 진공관 앰프라도 부귀환(NFB)이 깊어질수록 진공관 고유의 음색이 줄어지고 점점 반도체 앰프의 음색과 비슷해져 갑니다.



이것이 근래 수입되는 양산형 진공관 앰프의 음색이 반도체 앰프의 소리와 비슷하게 들리는 이론적 이유입니다.









벨루스 XE는 무귀환 증폭으로 진공관 고유의 고조파가 줄어지지 않아 공간을 가득 채우는 배음이 풍성하고 유려하게 들립니다.

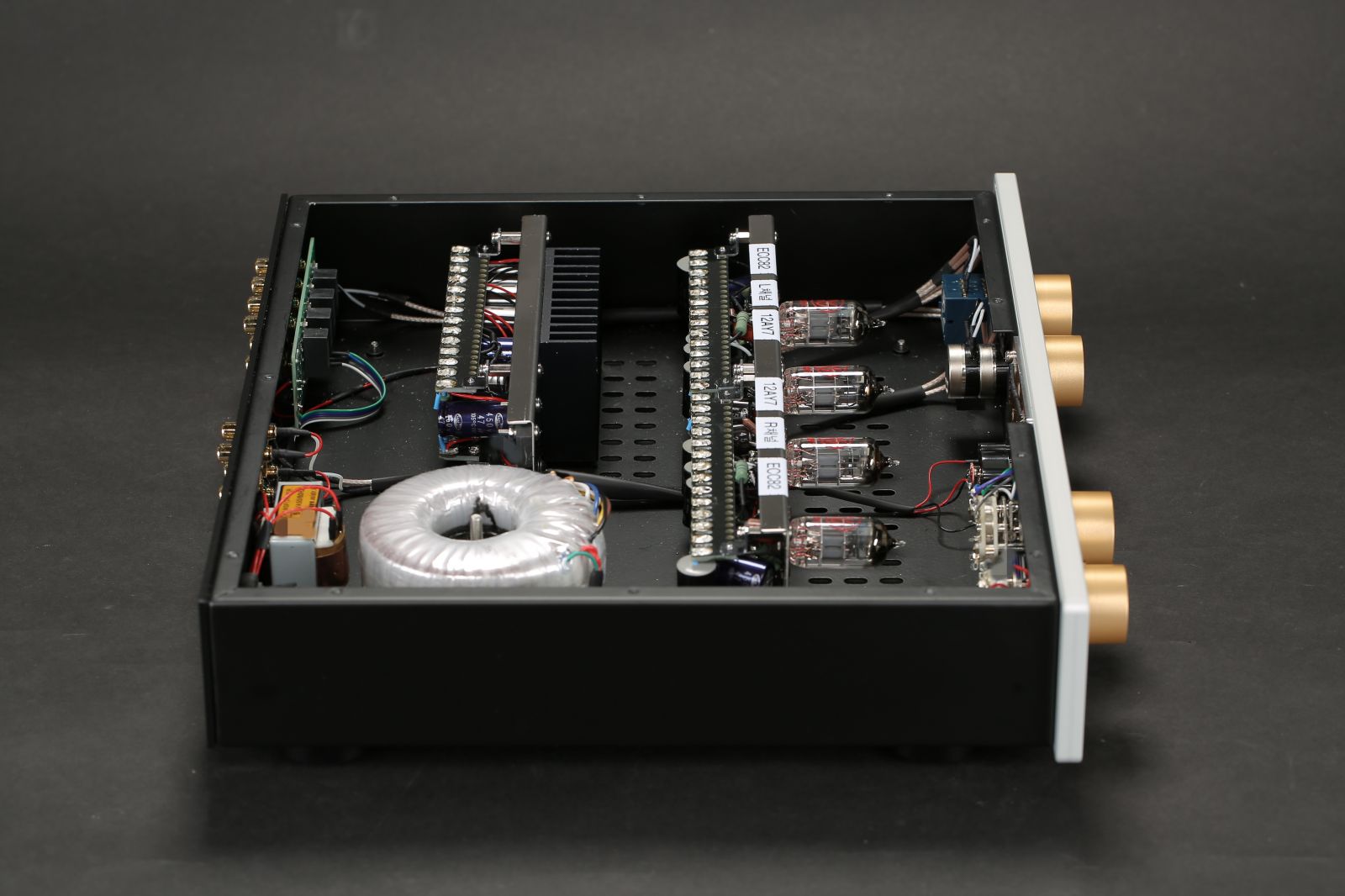

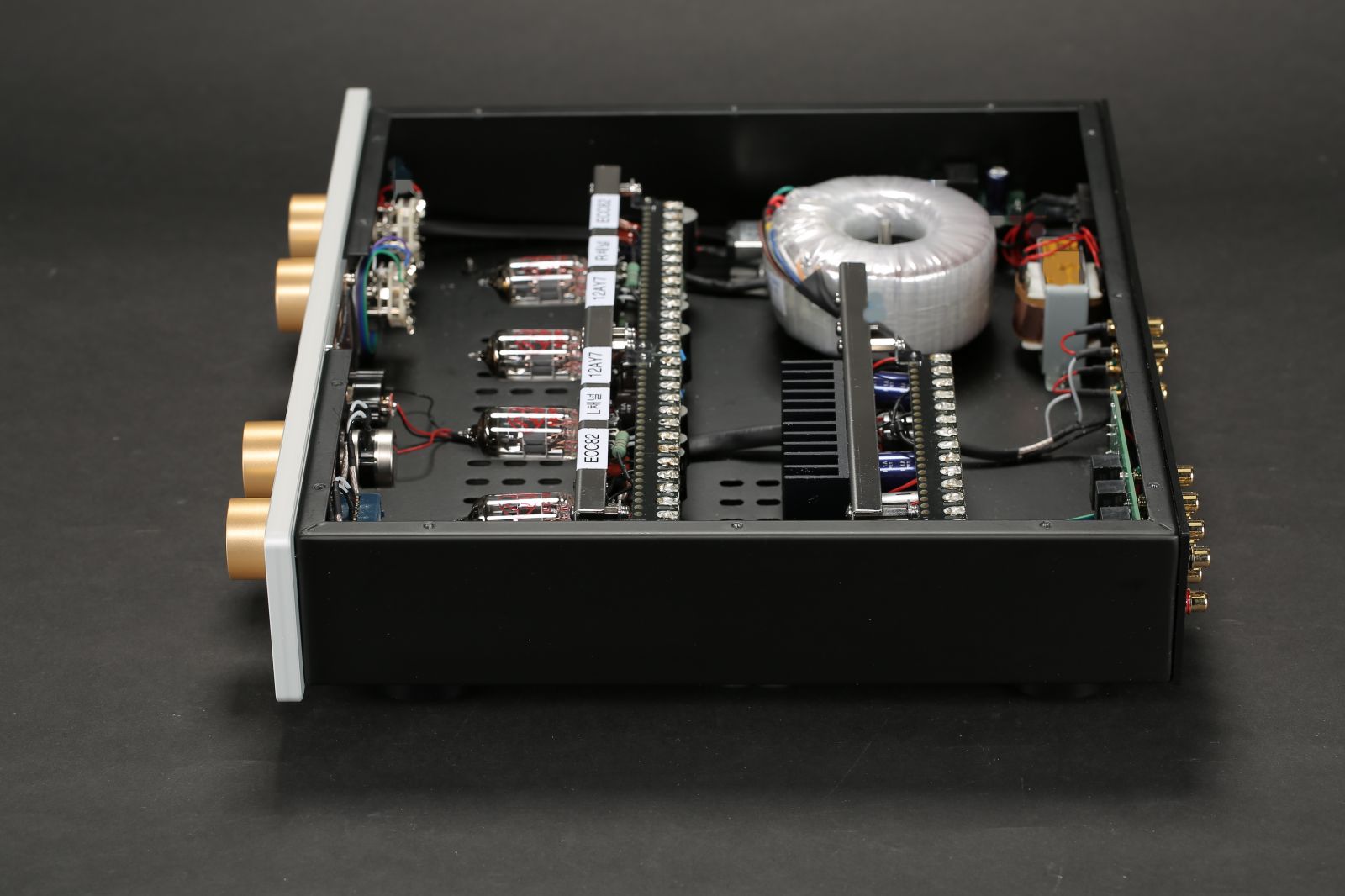

벨루스 XE는 부품의 리드가 러그 단자에 직접 납땜되는 하드와이어링으로 배선하였습니다.



하드와이어링 배선은 3차원적인 배선이 가능하여 이론에 입각한 이상적인 배선을 할 수 있습니다.

특히, 하드와이어링 배선은 제작자의 실력이 제품의 성능에 직접적인 영향을 줍니다.



우수한 전기적인 특성을 얻을 수 있는 방법이지만, 제작자의 실장기술에 따라 그 편차가 크다는 내용이 있습니다.

이런 이유로 하드와이어링으로 제작하였다고 하여 모두 우수한 음질로 되는 것은 아닙니다.











벨루스 XE에는 높은 S/N 비를 실현하기 위해 MOS FET에 의한 리플필터를 실장 하였습니다.

트로이달 전원 트랜스에서 출력된 AC 전압은 내압 1,000V의 브리지 다이오드를 통하여 맥류로 전환됩니다.

그 후, 콘덴서로 구성된 평활회로를 거쳐 MOS FET로 구성된 리플필터로 유입되는데 이곳에서 미약하게나마 남아있던 리플을 완벽하게 제거하여 매끄러운 직류로 만듭니다.

이런 전원부와 더불어 이론에 입각한 이상적인 배선으로 벨루스 XE의 볼륨의 최대로 올려도 험이나 노이즈가 전혀 증가하지 않을 정도의 높은 S/N 비를 실현하였습니다.

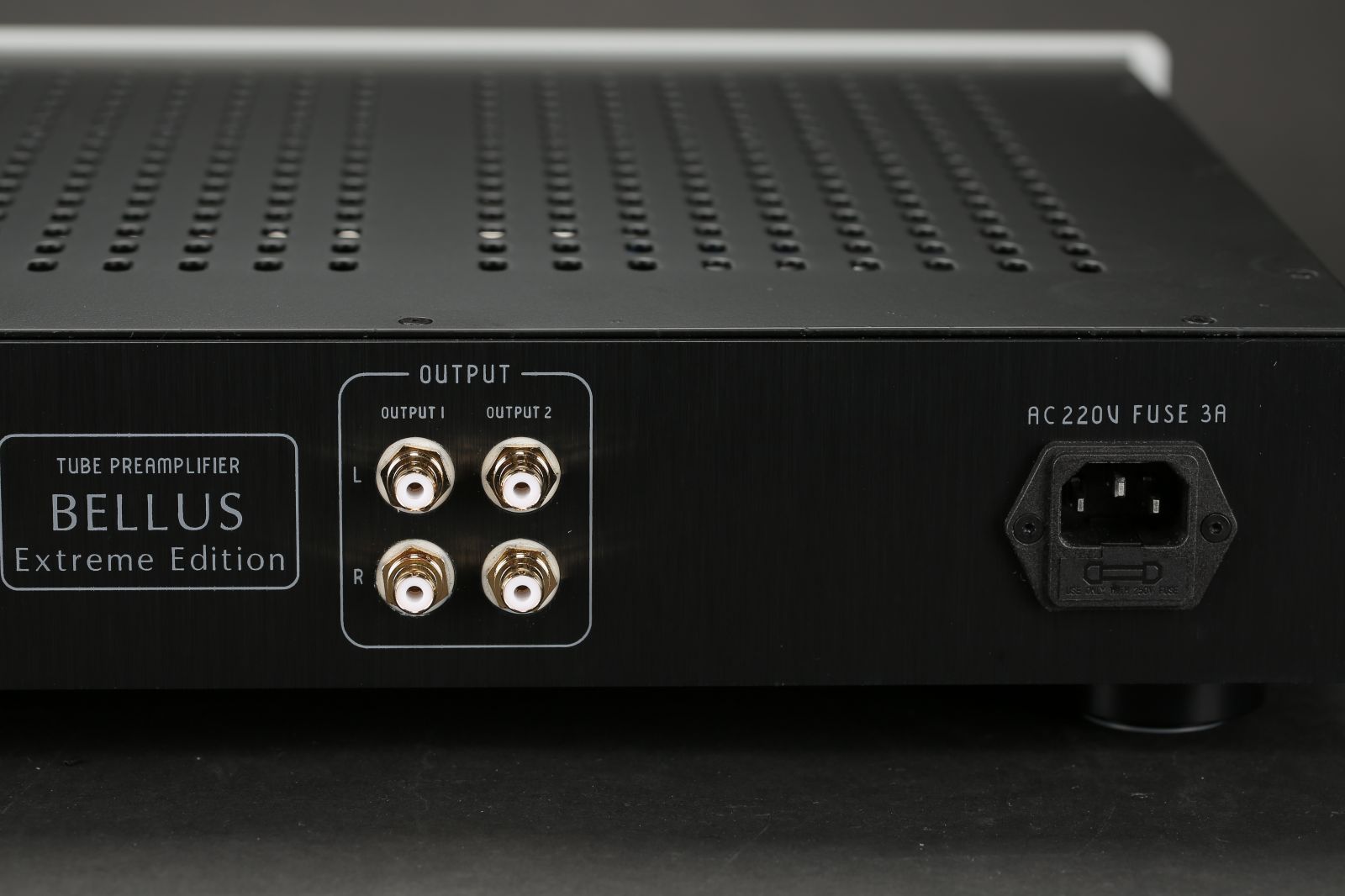

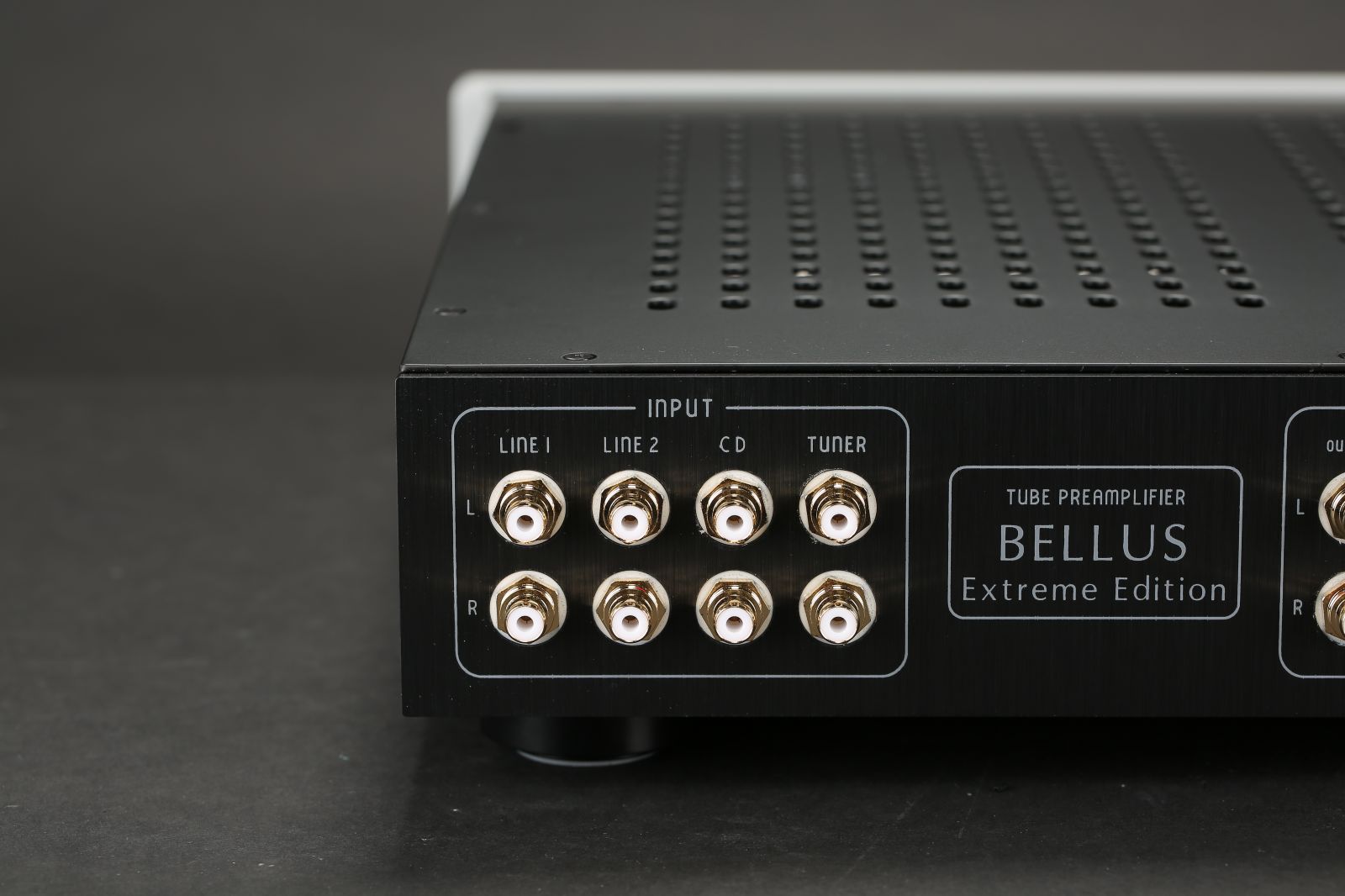

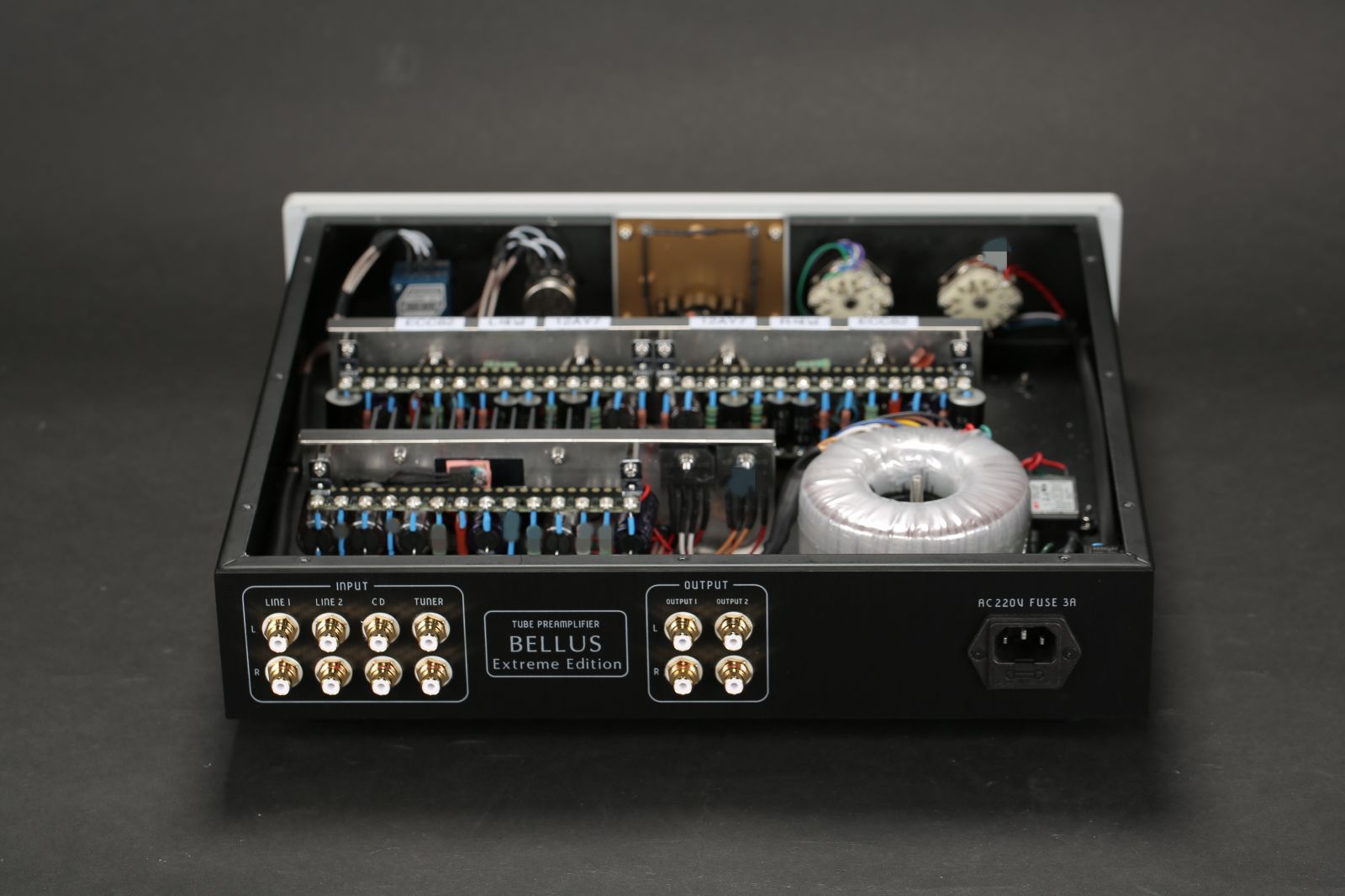

벨루스 XE의 후면입니다.







벨루스 XE의 전기적 제원





벨루스 XE는 무귀환으로 구성하여 유려한 배음은 그대로 살리면서도 흔히 볼 수 없는 51V의 논 클립 출력 전압으로 드라이브되는 다이내믹 레인지는 음악의 생동감을 더합니다.



벨루스 XE의 음질이 나긋나긋하면서도 오케스트라의 총주에서도 음이 엉키지 않는 이론적 이유입니다.



네이버의 스마트 스토어에서 주문 즉시 납품할 수 있도록 여유분으로 제작하였습니다.







고맙습니다.
