고음질 다기능 프리앰프 쏘나레 SE 메탈형





쏘나레 콘솔릿 SE입니다.

수일 전에 소개하였던 쏘나레는 주문을 받아 제작하였지만, 오늘 소개하는 쏘나레 콘솔릿 SE는 여유분으로 제작하였습니다.



필요하신 분은 즉시 구입하실 수 있습니다.



쏘나레 콘솔릿은 고음질 다기능 진공관 프리앰프입니다.



대부분의 프리앰프가 거의 모든 기능을 생략하여 제작하지만,

쏘나레 콘솔릿은 거의 대부분의 기능들을 실장 하였습니다.









지난번에는 톤 컨트롤 기능에 대해 말씀드렸으므로

오늘은 라우드네스 컨트롤 기능과 밸런스 기능에 대하여 자세히 소개합니다.



먼저 라우드네스 컨트롤 기능입니다.

플레처와 먼슨은 사람의 청감능력이 음량이 작아짐에 따라 낮은 주파수와 높은 주파수대서의 인지능력이 저하하는 것을 알아내었고,

이런 내용을 자신들의 이름을 붙인 플레처 먼슨 곡선이라는 그래프로 발표하였습니다.



그것을 기초로 전자회로로써 음량이 작아짐에 따라 저역과 고역을 일정 비율 보정하는 회로를 고안하였는데,

이 기능을 라우드네스 컨트롤이라고 합니다.









스위치 한 개로 간단히 구현한 볼륨 연동 방식이 흔히 채용되었지만,

보정 곡선이 청감 인지능력에 일치하지 않아 라우드네스 컨트롤 기능을 사용할 때 저음의 상승이 지나치게 과하다는 느낌이 들어 사용하는 분이 오히려 드뭅니다.



사람의 청감곡선에 일치하는 보정을 하려면,

볼륨과 분리된 라우드네스 회로가 필요하기에, 쏘나레 콘솔릿 SE에는 볼륨과 분리된 본격적인 라우드네스 컨트롤을 실장 하였습니다.



사용 방법은

볼륨을 사용하여 적절한 음량으로 먼저 설정한 후,

라우드네스 콘트롤을 가감하여 청삼상 밸런스가 맞는 위치에 세팅하면 됩니다.



귀로 들어가며 스스로 설정한 밸런스이기에 보정이 자연스럽다는 장점이 있습니다.



작은 음량에서는 저음이 들리지 않아 음악적 감동을 느끼기 쉽지 않지만,

라우드네스 컨트롤을 적절히 사용하면 작은 음량에서도 풍성한 저음을 느낄 수 있습니다.

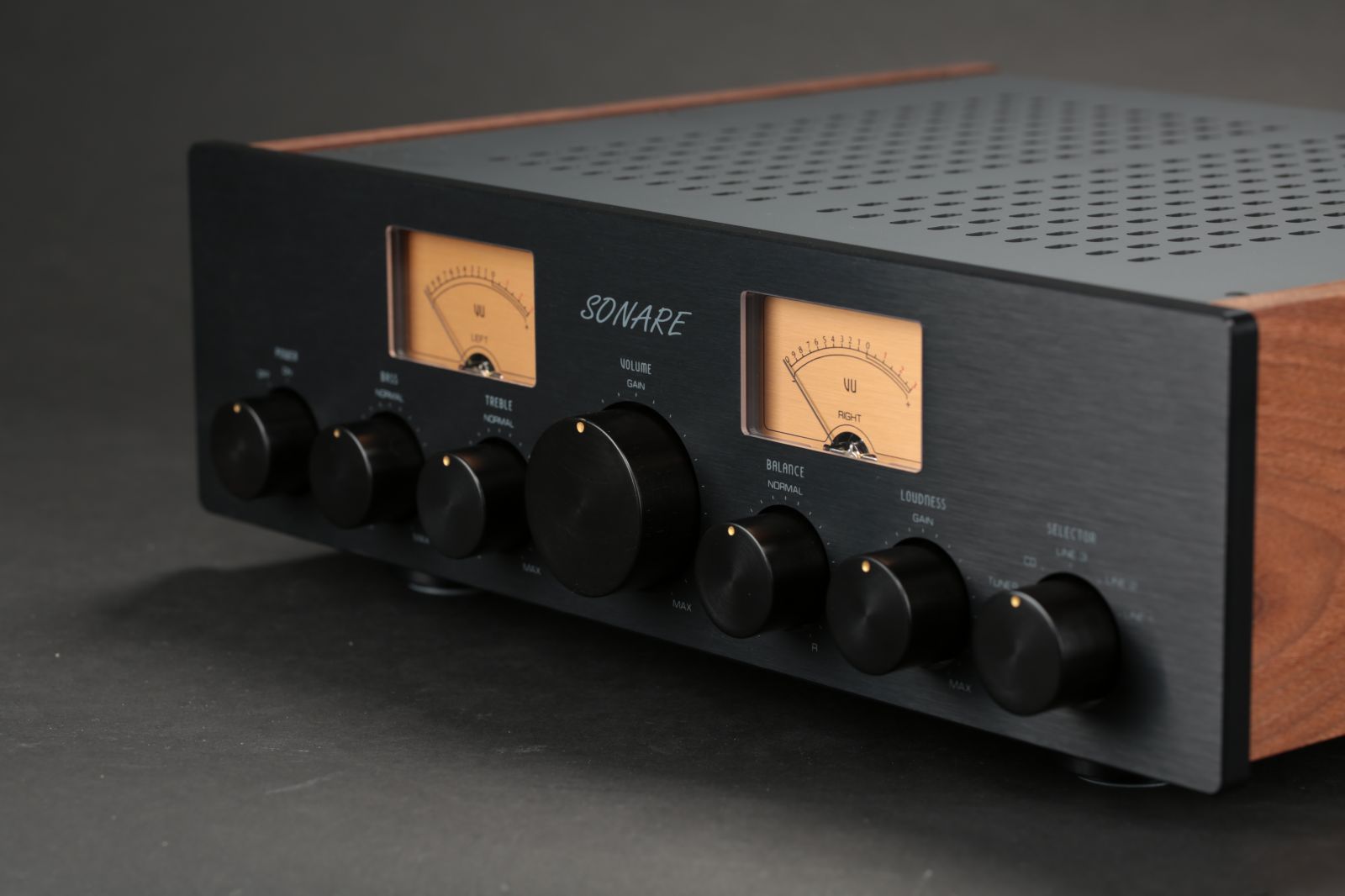

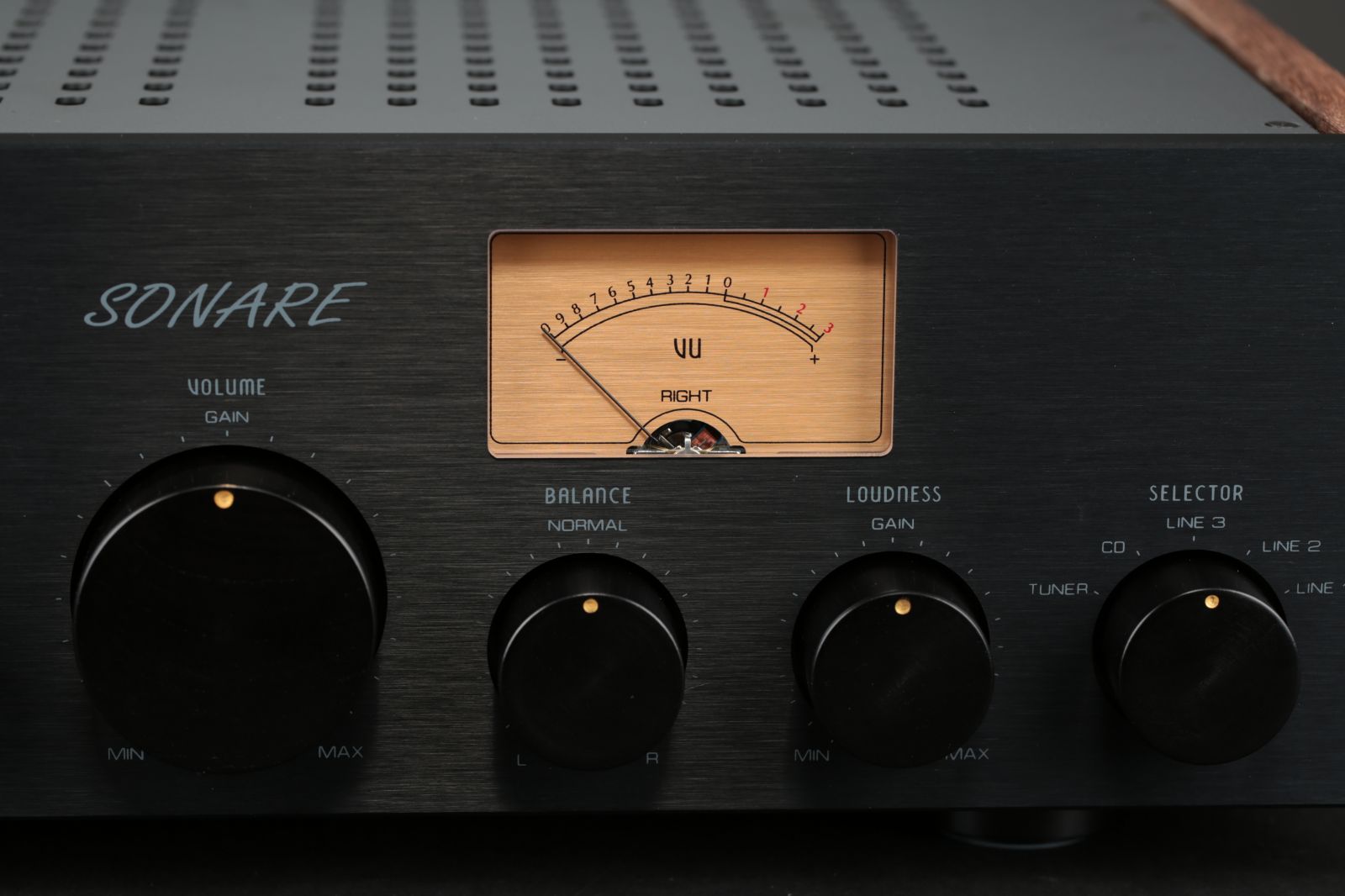

아래 사진을 기준으로 하면, 하단 우측에서 두 번째 있는 노브입니다.





두 번째 노브는 밸런스 기능입니다.



음악을 청취할 때 반드시 스피커의 중앙에서 들을 수 없을 경우도 있습니다.

이럴 때 사용하며, 시스템 점검 시에도 유용합니다.



진공관은 시간이 지남에 따라 캐소드의 열전자가 소진하는 에미션 감퇴가 나타납니다.

이때 감도의 저하로 나타나는데,

이로 인해 양쪽 채널의 밸런스가 틀어지기도 합니다.



그러나 이런 현상이 발생하였다고 바로 진공관이 못 쓰게 되었다고 말할 수는 없습니다.



이때 밸런스 기능을 적절히 사용하여 청감상 밸런스를 잡아주면 사용하는 데 불편이 없을 뿐 아니라

에이징이 충분히 된 진공관을 알뜰히 사용할 수 있습니다.



이것은 단지, 진공관을 아끼자는 것이 아니며,

에이징이 충분히 되어 온화하고 나긋나긋한 음질의 진공관을 더 오래도록 사용할 수 있다는 차원의 말씀입니다.

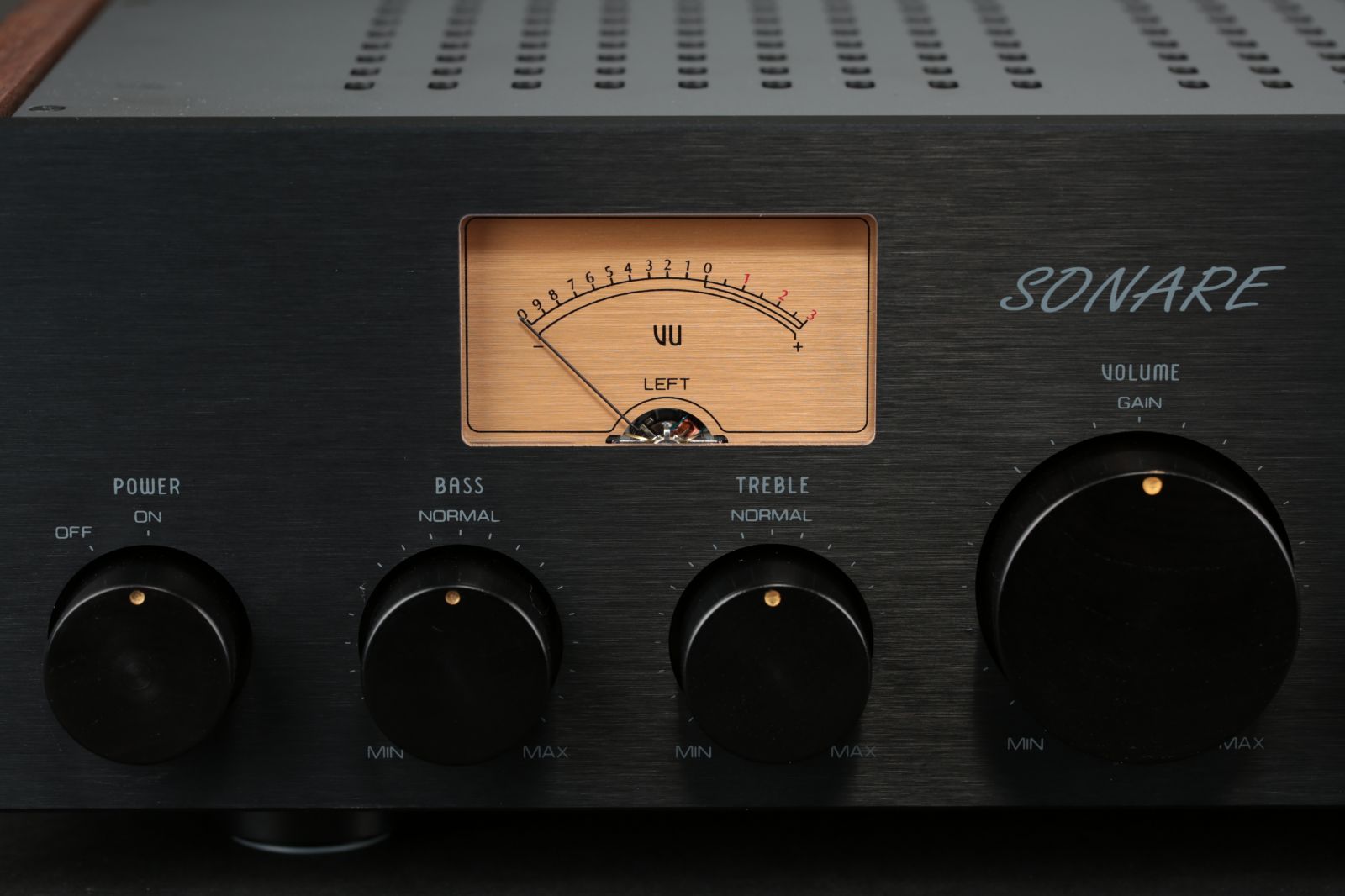

세 번째는 톤 컨트롤 기능입니다만,

수일 전에 충분히 말씀드렸으므로 오늘은 생략합니다.



톤 컨트롤 기능에 대해 자세히 알고 싶으신 분은 수일 전 올린 작업실 게시판 1,020번 게시물을 참고해 주십시오.

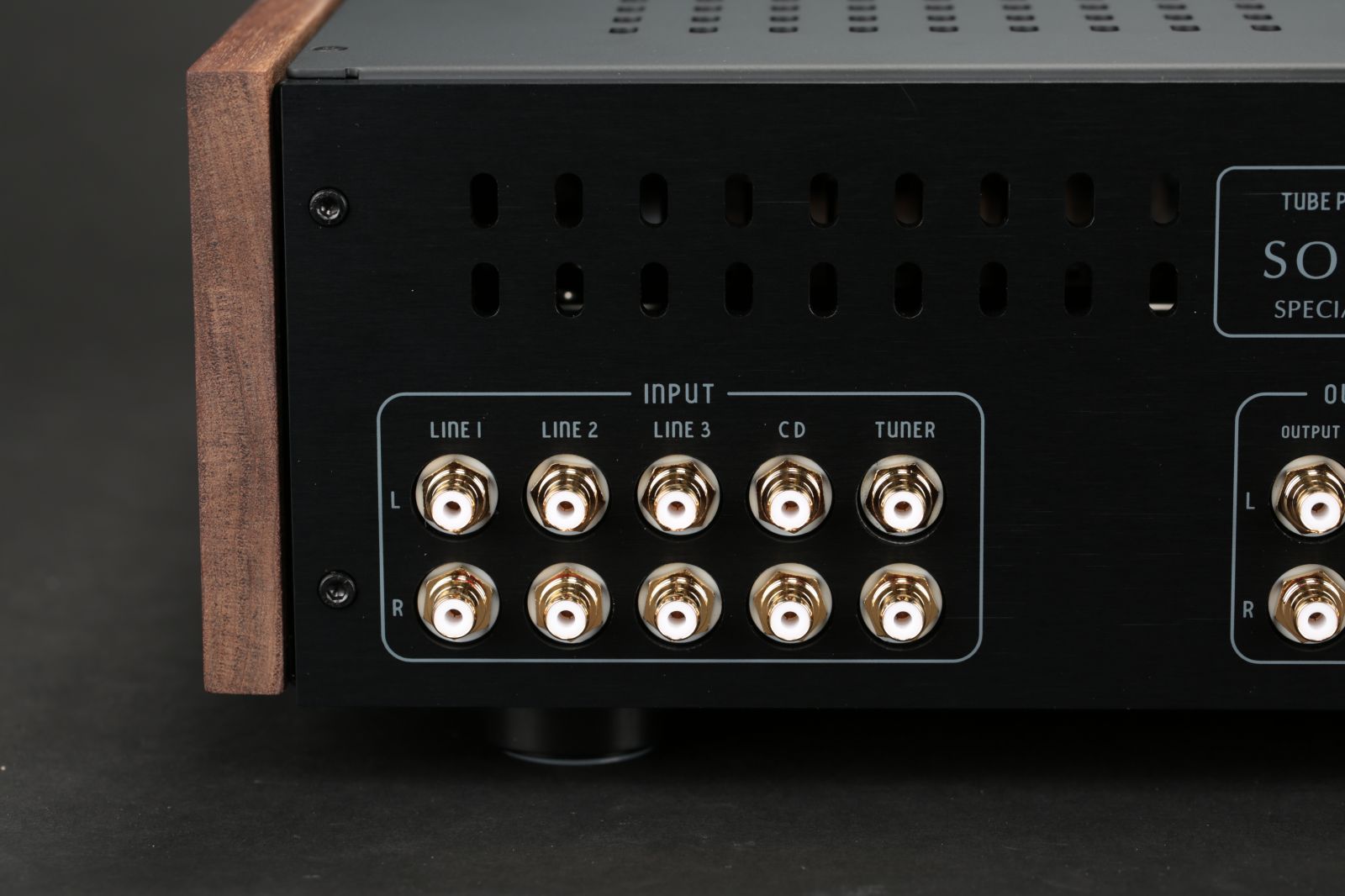

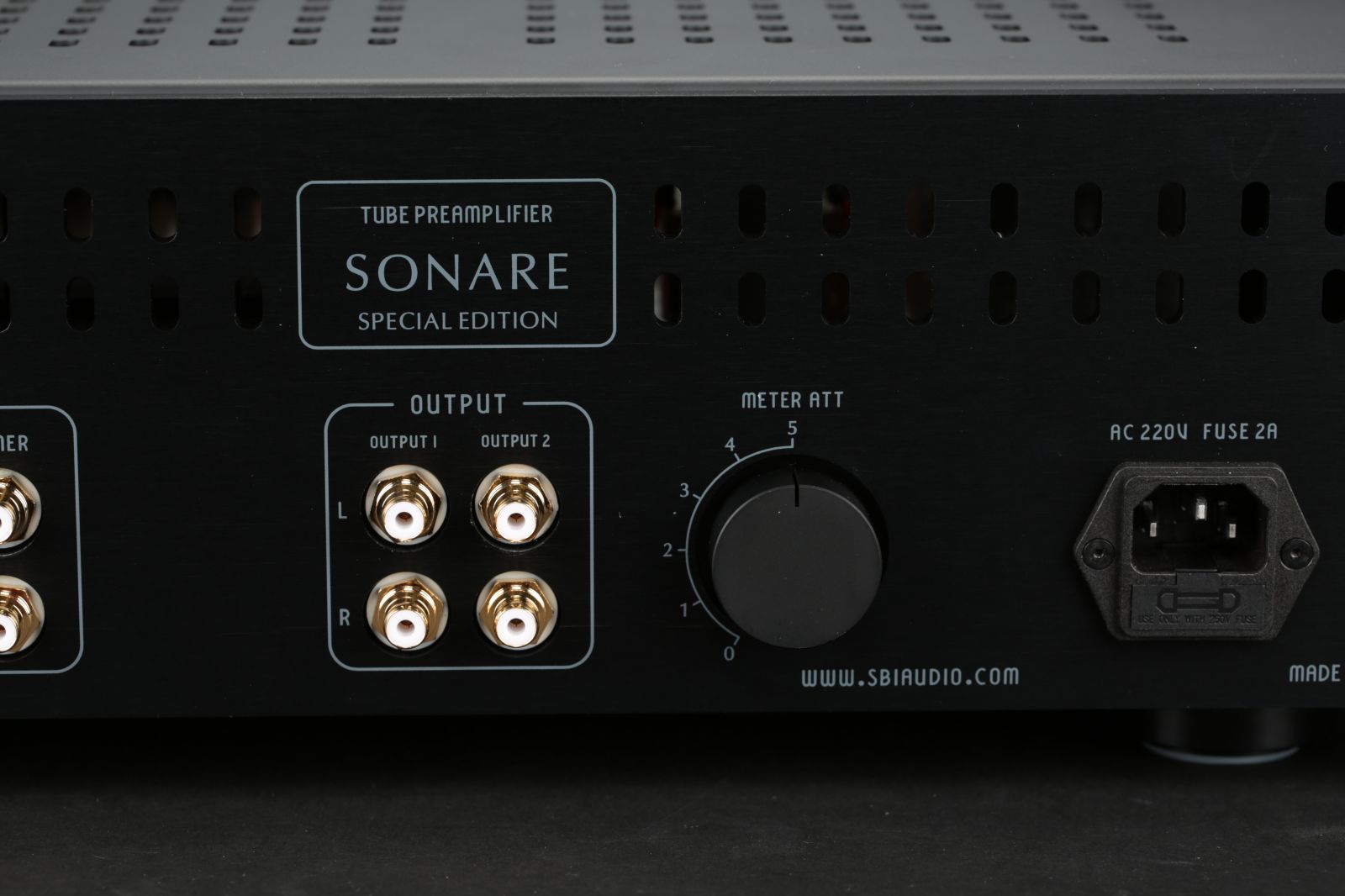

쏘나레 콘솔릿 SE의 후면입니다.





쏘나레 콘솔릿은 위의 여러 기능을 실장 하고도 반도체 프리앰프 수준의 높은 S/N비를 실현하였습니다.

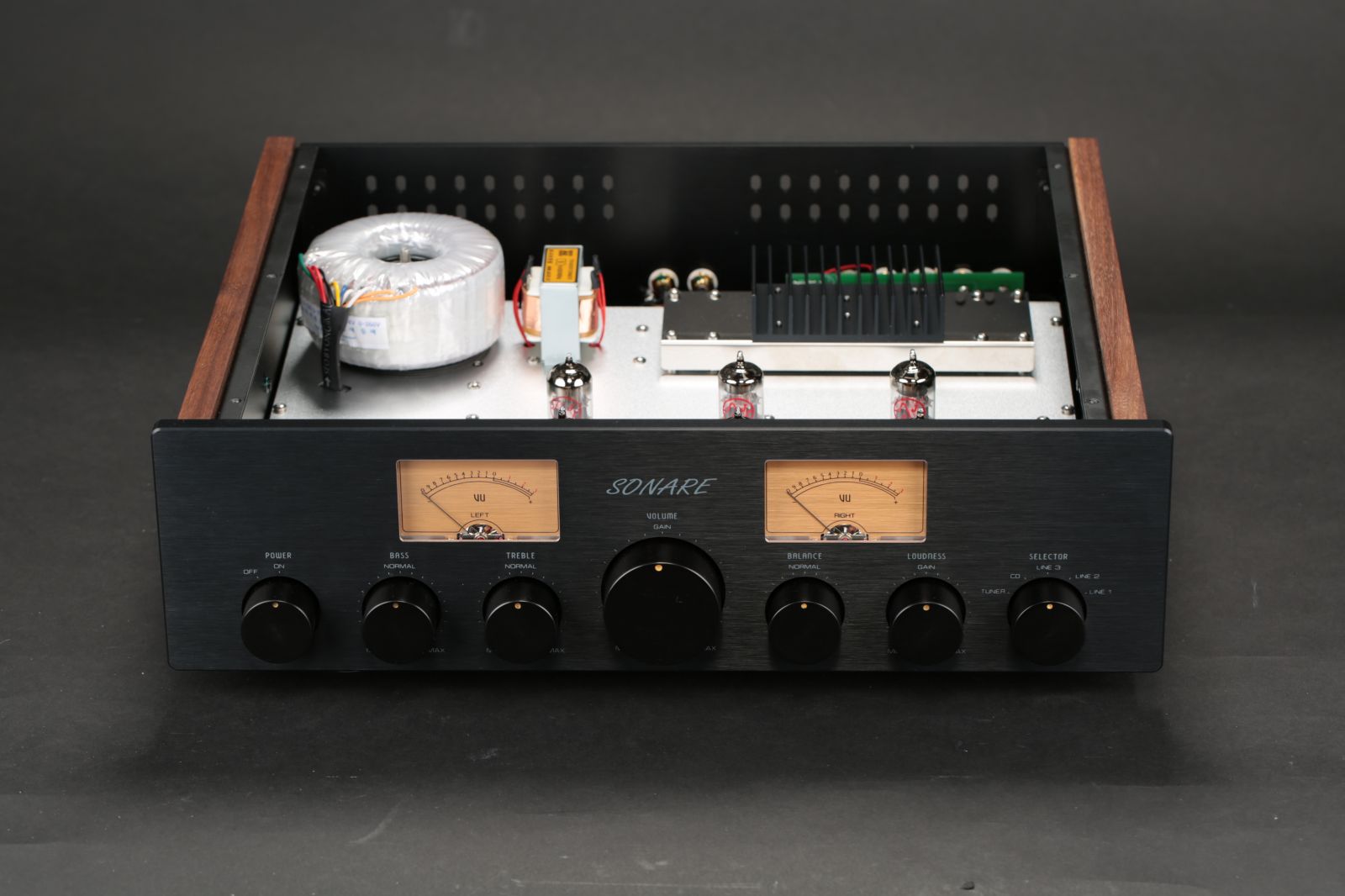

높은 S/N비를 실현하기 위하여 넉넉한 용량의 전원 트랜스를 채용하였고, 에폭시 몰딩을 하여 물리적 울림을 방지하였으며,

더욱 만전을 기하기 위하여 출력 트랜스에 사용되는 Z코아를 사용하였습니다.



순도 높은 직류를 얻기 위하여,

내압 1,000V의 브리지 다이오드를 통과한 맥류는 평활회로를 거친 후 FET로 구성된 리플필타 회로를 경유하도록 하였습니다.



2007년 처음 쏘나레 콘솔릿을 위하여 설계한 이 리플필타는 그 후 서병익오디오의 모든 소스기기에 채용되어 우수성과 안정성을 입증하였으며, 쏘나레 콘솔릿의 높은 S/N비에 크게 공헌하고 있습니다.



무신호시 프리앰프의 볼륨을 최대로 올리면 험도 같은 비율로 상승하는 것이 일반적이지만,

쏘나레 콘솔릿 SE의 경우에는 무신호시 볼륨을 최대로 하여도 험의 증가가 전혀 나타나지 않습니다.



이때의 조건은 2A3-40/ 300B 겸용 파워앰프 새티늄 XE에 매칭하고

스피커는 SP-03 SE2에 매칭하였을 때입니다.

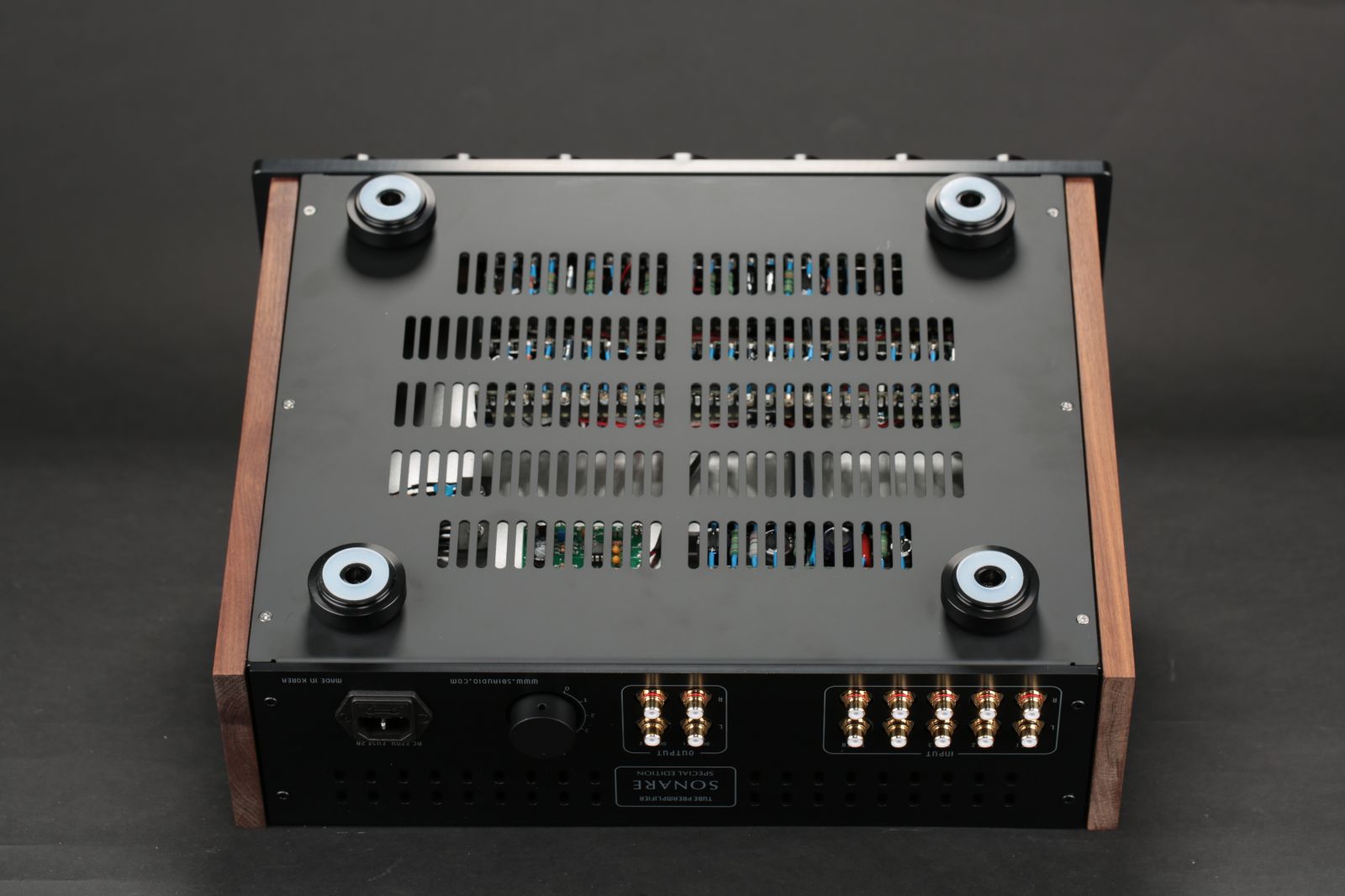

진공관은 과열되면 수명이 짧아지는 특징이 있습니다.

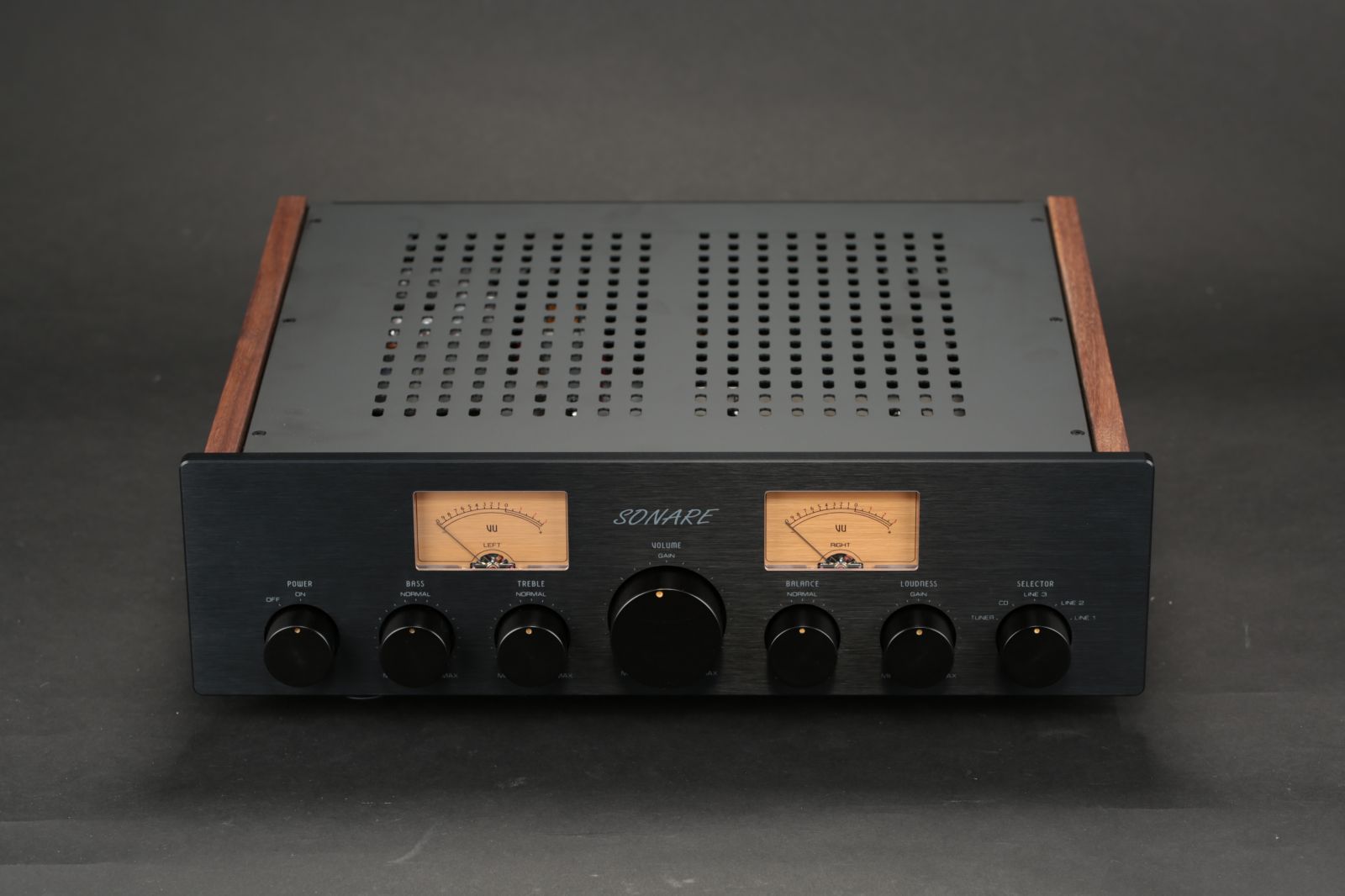

쌍 3극 소신호 전압 증폭용 진공관이라 열은 크게 나지 않지만, 통기공을 충분히 확보하여 더욱 안정된 상태에서 동작하도록 하였습니다.



쏘나레 콘솔릿 SE의 음질은 전형적인 진공관 프리앰프의 음질이라고 말씀드릴 수 있습니다.

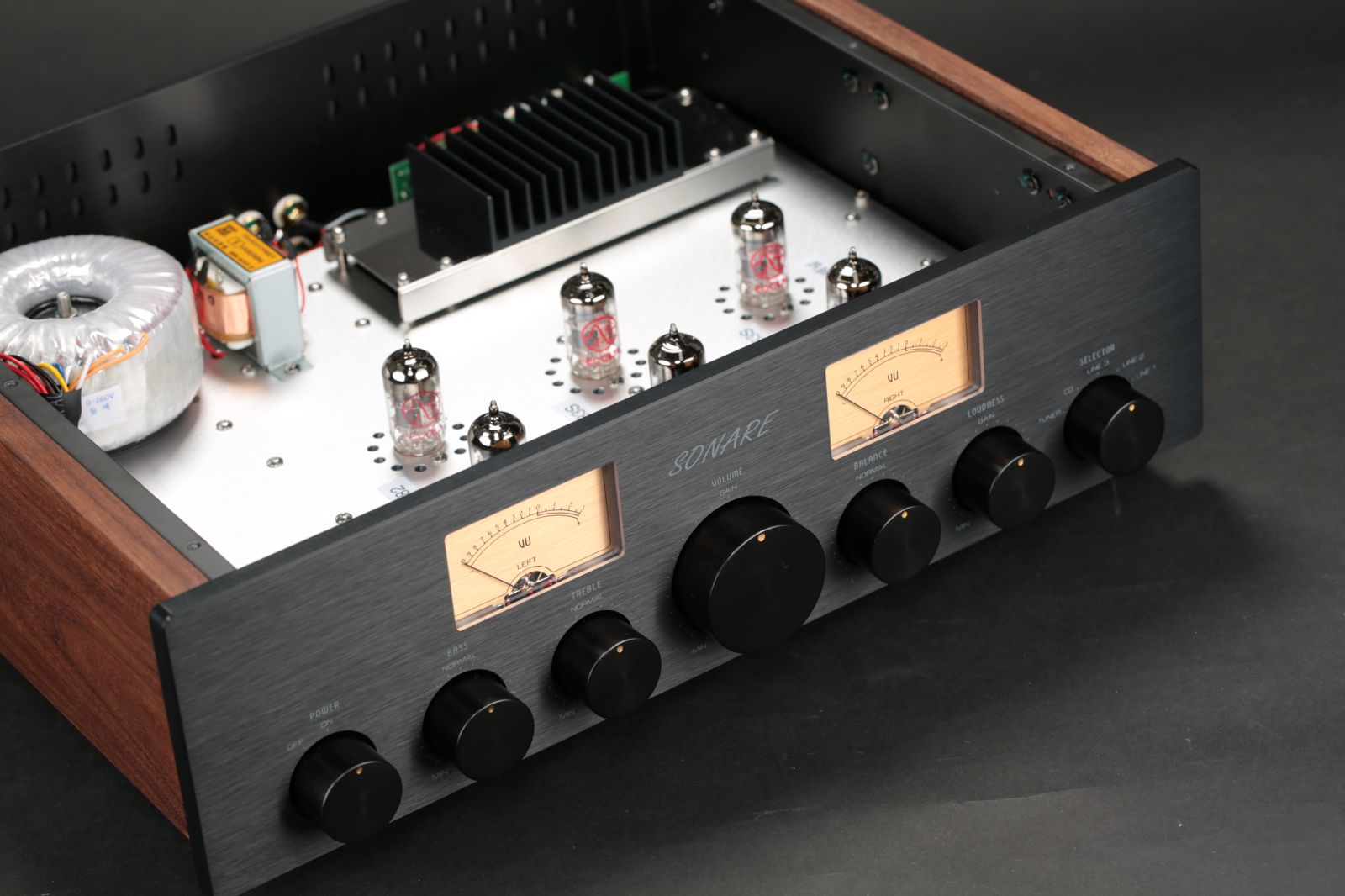

가장 진공관 다운 음색이라는 평가를 받고 있는 ECC83S/ 12AX7을 무귀환으로 구성하여 배음이 풍성하고 온화함과 나긋나긋함이 공간을 가득 채웁니다.



톤 컨트롤을 위해 사용되는 진공관은 ECC82입니다.



무귀환으로 고음질을 실현하기 위하여 정밀 설계를 하였고 서병익 오디오의 실장기술로 매우 높은 S/N비를 실현하였습니다.

쏘나레 콘솔릿 SE의 음질은 부드럽고 온화한 음색으로 일상의 지친 몸과 마음을 편안히 이완합니다.









고맙습니다.
