리니어 전원 장치 LP-200입니다.

오늘 완성하였습니다.



2대를 동시에 제작하였습니다.



근래 디지털 기기의 활용이 늘어나면서 전원 장치의 중요성이 부각되고 있습니다.

그것은 대부분의 디지털 음원 기기들이 고효율의 SMPS 전원 장치를 채용하고 있는 영향이라 할 수 있습니다.



스위칭 전원 장치는 90%에 이르는 높은 효율로 인해 많은 기기에 적용되고 있지만,

스위치를 여닫는 구조로 전원을 안정화하는 특성상 고주파 노이즈가 발생합니다.



특히 3~400kHz에  이르는 넓은 대역에서 발생하는 노이즈는 아날로그회로 입장에서는 수용하기 어려운 노이즈이기에 스위칭 전원 장치(SMPS)와 비교되는 리니어 전원 장치로 구성하는 사례가 늘고 있습니다.



아날로그회로와 비교하여 말씀드렸지만,

종단에 아날로그회로를 포함한 DAC도 같은 내용이 적용됩니다.



디지털 음원 기기 제작사 입장에서는 가격적인 문제로 리니어 전원을 채용하기 어려울 수 있기에, 외부 전원 입력용 잭이나 단자가 있다면 리니어 전원으로 구동하는 것이 음질 상 유리합니다.



이런 용도로 사용할 수 있도록 제작한 리니어 전원 장치가

오늘 소개하는 LP-200입니다.







리니어 전원 장치는

교류를 다이오드로 정류한 후 평활 콘덴서에 의해 리플을 줄인 후 정전압 소자로 구성된 정전압 전원 장치로 구성됩니다.



LP-200에서는 상시 흘릴 수 있는 전류 용량 25A급의 브리지 정류 다이오드와 총 41,400uF의 전해 콘덴서를 채용하였습니다.

특히, 사용 시간이 5,000H 105도의 삼화콘덴서의 수출용 전해 콘덴서를 사용하여 오랫동안 초기 품질을 유지할 수 있습니다.



정전압용 회로의 제어 소자는 전류 용량 25A, 전력 손실 125W로 안정된 동작을 보증합니다.

특히, 연속하여 대전류를 흘릴 수도 있으므로 대형 방열기를 사용하여 효과적인 열의 발산을 돕습니다.







요즘 대부분이 가격적인 이유로 PCB를 이용하여 전원 장치를 제작하고 있지만,

LP-200에서는 러그를 이용한 하드 와이어링으로 제작하였습니다.









사진 찍는 데만 열중하다 보니 방열기가 회로 부분을 가리고 있다는 생각을 미처 하지 못하였습니다.









리니어 전원 장치 LP-200은 어떤 용도로 사용될지 모르는 상태에서 제작되는 만큼 충분한 전류용량을 확보하였습니다.

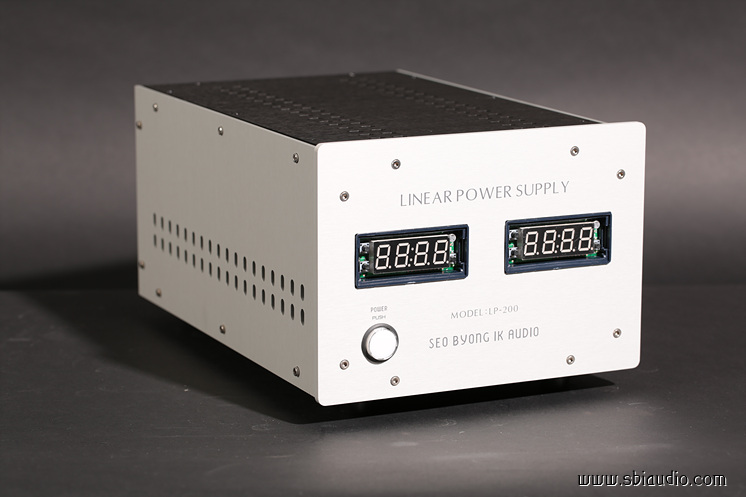

LP-200은 12V와 24V로 두 조의 리니어 전원을 출력합니다.

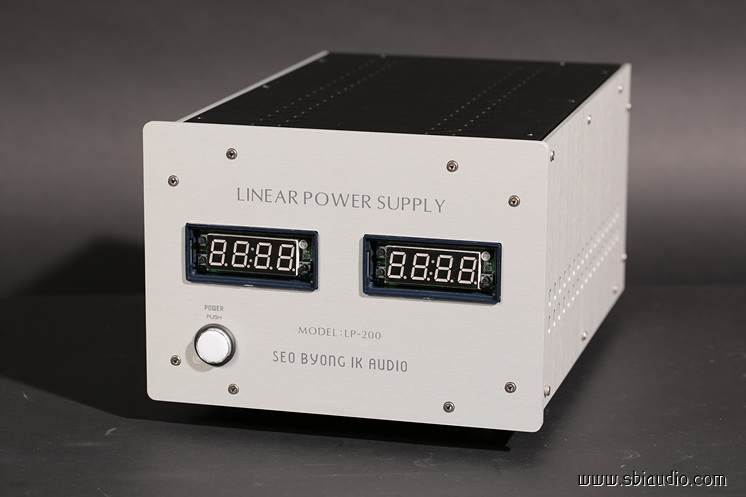

전면판에는 출력되는 전압을 디지털로 각각 표시하도록 하였습니다.



우측의 디스플레이가 24V를, 좌측의 디스플레이가 12V를 지시합니다.

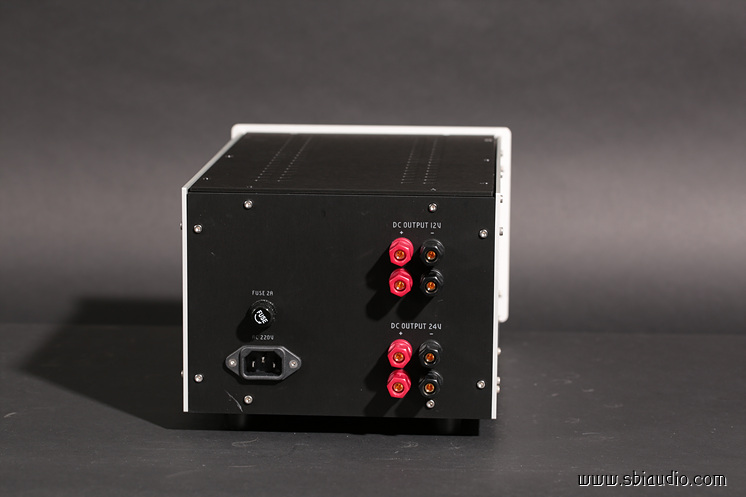

기기의 활용성을 높이기 위해 12V와 24V 출력 단자를 각각 2조씩 마련하였으며, 하단이 24V 상단이 12V 단자입니다.

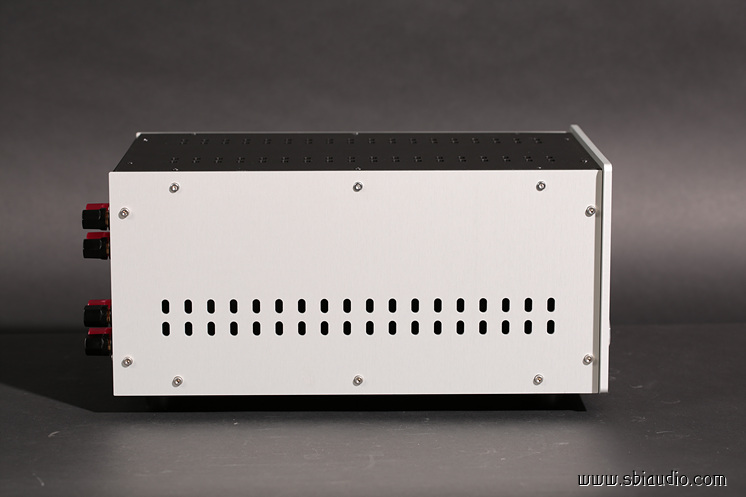

LP-200의 측면입니다.



트랜스와 방열기에서 발생하는 열을 신속히 방출하기 위해 하단 및 측면, 그리고 상단에 충분한 통기공을 마련하였습니다.



외형적으로는 차폐 트랜스 ST-2000 XE와 비슷합니다.



리니어 전원 장치 LP-200의 제원입니다.

형식: 2조의 독립된 리니어 전원을 탑재한 전원 장치

1. 24V를 상시 4A를 연속하여 흘릴 수 있는 전력 용량, 출력 단자 2조

2. 12V를 상시 4A를 연속하여 흘릴 수 있는 전력 용량, 출력 단자 2조

3. 크기: W220 D350 H170

4. 무게: 7.1kg





리니어 전원 장치 LP-200 공제를 하기 위해 공지사항으로 소개하였는데, 신청하신 분이 단 한 분이셨습니다.



저의 생각은 오디오를 운용하다 보면 양질의 전원 장치는 필요해지고 마침,

자재도 9대분이 남아 있으니.. 제가 바쁘더라도 선물을 드린다는 마음으로 공제를 시작하였는데 큰 호응은 얻지 못하였습니다.

아무래도 가격이 부담스러우셨나 봅니다.



단지, 리니어 전원이라는 단어에 치중하여 비교하면 10만 원대의 리니어 전원 장치도 있으니까요..



그러나 리니어 전원은 20% 정도의 낮은 효율로 인해 배터리에 버금가는 정도의 고순도 전원으로 큰 전류를 흘릴 수 있는 장치를 제작하기 위해서는 비용이 크게 증가합니다.



앞서 말씀드린 LP-200에 채용된 41,400uF의 콘덴서 용량 1/10 이하의 용량으로도 리니어 전원을 제작하는 경우도 있지만, 전원의 질이라는 측면에서는 그 정도가 큽니다.





시작한 후 유난히 시일이 많이 지났는데, 처음으로 주문하셨던 이** 선생님과 제가 사용할 LP-200 2대를 오늘 비로소 완성하였습니다.



저는 IPTV의 셋톱박스 전원 장치로 사용할 계획입니다.

이 셋톱박스에는 12V의 작은 SMPS 전원 장치가 달려 있는데 질 좋은 전원 장치로 구동하면 색감이 달라질 정도로 전원의 중요성이 느껴집니다.



요즘에는 DC로 구동하는 턴테이블도 있고 이때도 SMPS가 사용되고 있지만 리니어 전원 장치가 있다면 여러 고주파 노이즈를 해결할 수 있습니다.

아무래도 오디오 기기의 가장 앞에서 가장 레벨이 낮은 신호를 다루는 기기다 보니 전원의 영향은 큽니다.



제가 처음 리니어 전원 장치를 제작했던 이유도 DC 24V로 동작하는 지인의 턴테이블을 구동하기 위해서 였습니다.

이상으로 리니어 전원 장치 LP-200의 소개를 마칩니다.





LP-200은 더 이상 제작하지 않습니다.





고맙습니다.
