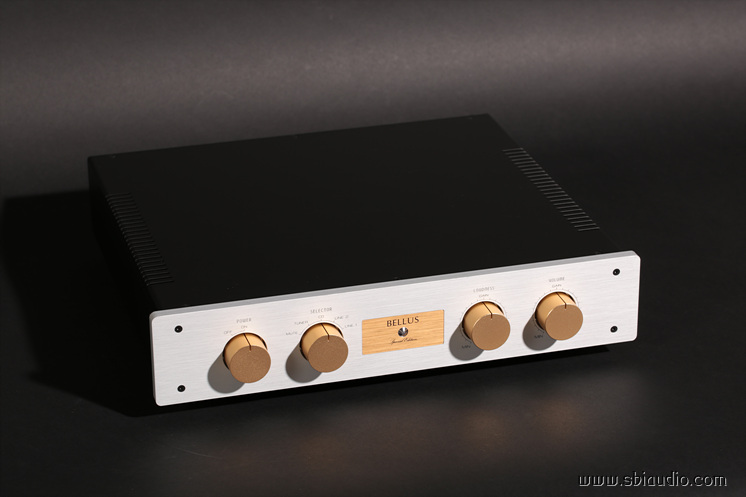

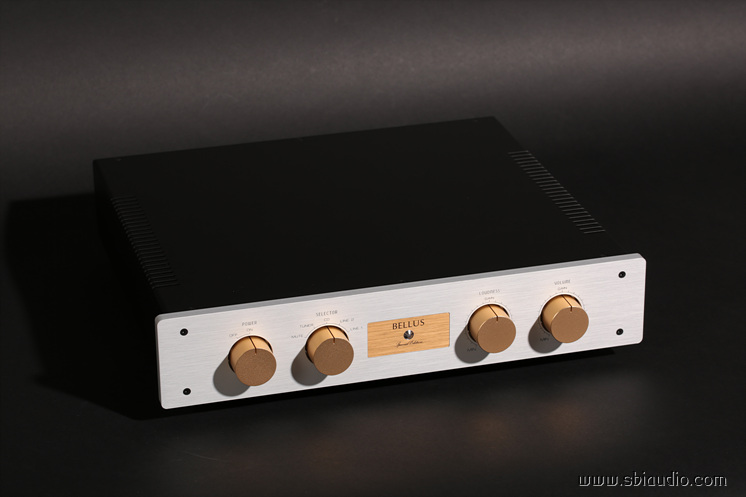

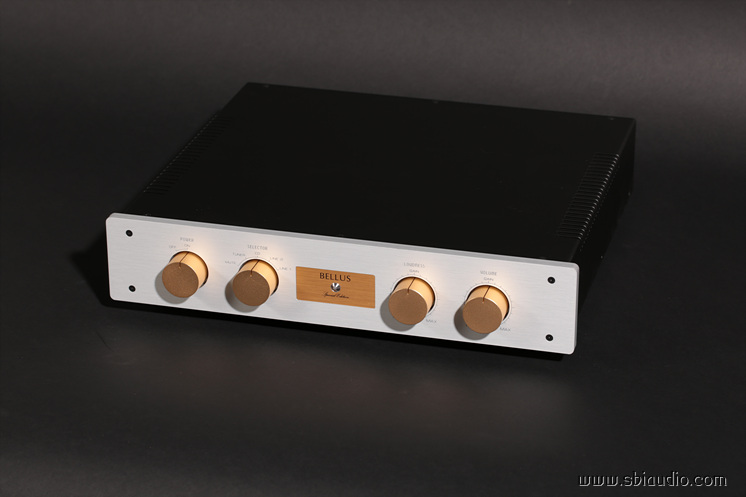

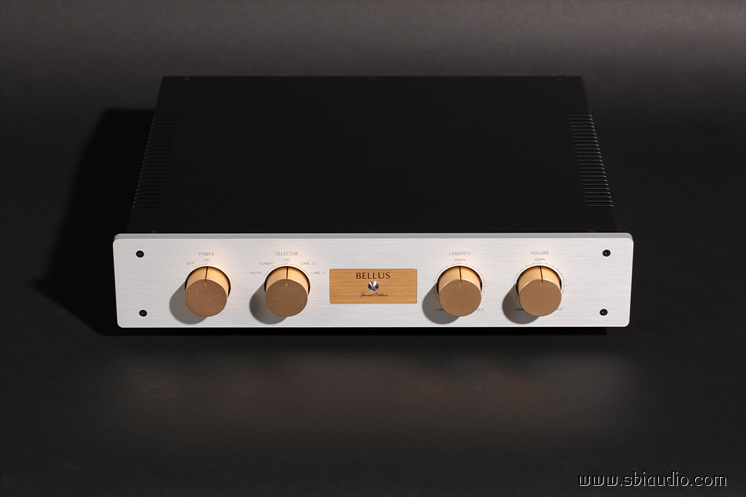

라우드네스 프리앰프 벨루스 SE입니다.

오늘 완성하였습니다.



오디오 시스템을 구성할 때 프리앰프와 파워앰프로 분리하여 구성하는 것이 음질적으로 더 유리합니다.

그러나 처음 오디오를 시작하며 분리형으로 시작하는 경우도 흔치 않으며, 인티앰프로 시작하여 적절한 때 프리앰프를 추가하는 것으로 음질 업그레이드를 할 수 있습니다.



*. 인티앰프를 파워앰프로 사용하는 방법에 대해서는 기술칼럼 게시판 "57번 게시물"을 참고하여 주십시오.









같은 진공관을 사용하는 프리앰프라 하여도 어떤 회로로 구성되었는가... 에 따라 음질 차이가 많이 납니다.



부귀환(Negative Feed Back)을 적용하여 전기적인 특성을 개선하는 경우와

부귀환을 전혀 사용하지 않고 정밀 회로설계와 합리적인 실장을 통해 원하는 특성을 얻는 경우입니다.



양산형 프리앰프에서 무귀환 방식의 프리앰프를 찾기 어려운 이유는

단지 부귀환을 없애는 것으로 음질이 향상되는 것이 아니기 때문입니다.



부귀환을 통하여 얻을 수 있는 긍정적 내용을 살펴보면

1. 왜율(찌그러짐)의 저감

2. 주파수 특성의 향상

3. 노이즈 저감

4. 전압 변동에 따른 안정성 개선 등을... 들 수 있습니다.



이렇게 부귀환을 통하여 왜율의 개선 및 전기적 특성을 개선하고 있으므로



부귀환 앰프에서 부귀환을 제거할 경우 오히려 음질이 악화하는 것은 당연합니다.



무귀환 프리앰프는 회로 설계부터 정밀 설계하고 전원부에도 물량투자를 하여 가능한 한 순도 높은 전원을 확보해야 합니다.

전원부의 리플은 증폭회로로 유입되어 잡음의 원인이 되기 때문입니다.



무귀환 앰프는 모든 것이 처음부터 완벽하지 않으면 안 됩니다.

부귀환에 의해 개선될 수 없으니 그렇습니다.





그런데도 무귀환으로 회로를 구성하는 이유는

과도특성의 열화를 막기 위해서인데, 과도특성이 좋으면 음의 생동감이 느껴지고 현장감이 잘 살아납니다.



부귀환에 의해 진공관 고유의 고조파가 줄어지지 않으므로 배음이 풍성하게 들리는 것도 무귀환 프리앰프의 특징입니다.









벨루스 SE는 무귀환 진공관 프리앰프지만,

반도체 프리앰프에 버금가는 매우 높은 S/N 비를 실현하였습니다.



통상의 진공관 프리는 대부분 볼륨을 올리면 회전각에 비례하여 험이 증가합니다.



그러나 벨루스 SE에서는 볼륨을 최대로 하여도 험이 전혀 증가하지 않습니다.

무귀환 프리앰프지만,

이론에 입각한 이상적인 하드와이어링 배선으로 이룩한 결과입니다.



벨루스 SE의 내부 입니다.





부품의 리드가 러그 단자에 직접 납땜 되는 하드와이어링으로 배선하여 잔고장이 없으며,

경년변화가 적은 고급 부품을 사용하여 초기 품질이 오랫동안 유지될 수 있도록 하였습니다.





볼륨과 라우드네스 컨트롤 그리고 증폭부 부근의 사진입니다.





아래 사진 좌측은 릴레이로 선택되는 입력부와 전원부가 보입니다.

우측은 ECC83S×2개와 ECC82×2개로 구성된 증폭부입니다.





벨루스 SE는 슬림형 진공관 프리앰프여서 높이를 고려하여 트로이달 트랜스를 사용하고 있습니다.





벨루스 SE의 후면입니다.





좌측에 4계통의 RCA 입력 단자가 있으며, 중앙에는 두 조의 RCA 출력 단자가 있습니다.





벨루스 SE의 전기적 제원입니다.

형식: 라우드네스 기능을 실장한 무귀환 프리앰프

1. 이득: 10배
2. 주파수특성: 출력 5V시 -3dB
고역 상한 주파수: 57.23kHz
저역 하한 주파수: 4.0Hz
3. 라우드네스 컨트롤 특성

20Hz: +25.5dB

20kHz: +9dB

4. 사용 진공관: 12AX7/ ECC83 × 2개,   12AU7/ ECC82 × 2개,   6CA4 × 1개
5. 입력: 언밸런스 4 계통

6. 출력: 언밸런스 2 계통

7. 크기: W390 × D370(단자류 포함) × H93mm



벨루스 SE는 반도체 앰프와 매칭하여도 음질의 열화가 발생하지 않도록 회로를 설계하였으므로, 반도체 인티앰프나 파워앰프를 사용하시는 경우에도 좋은 매칭이 될 수 있습니다.











벨루스 SE는 온화하고 나긋나긋한 음색이 특징입니다.

무귀환으로 구성되어 진공관 고유의 고조파가 줄어지지 않아 풍성한 배음이 공간을 가득 채웁니다.



라우드네스 컨트롤 기능은 깊은 밤 음악을 들을 때 더욱 풍성한 저음을 들으실 수 있으며, 저음이 다소 부족한 시스템에서는 적절히 증감하여 저음을 보상할 수도 있습니다.



강*환 선생님의 벨루스 SE입니다.



3일간의 히어링 테스트가 끝나는 수요일(11일) 이후 언제든지 납품할 수 있습니다.





고맙습니다.
