차폐 트랜스 ST-2000 XE

조회 수 302 댓글 0

20190316ST-2000 XE 017.jpg

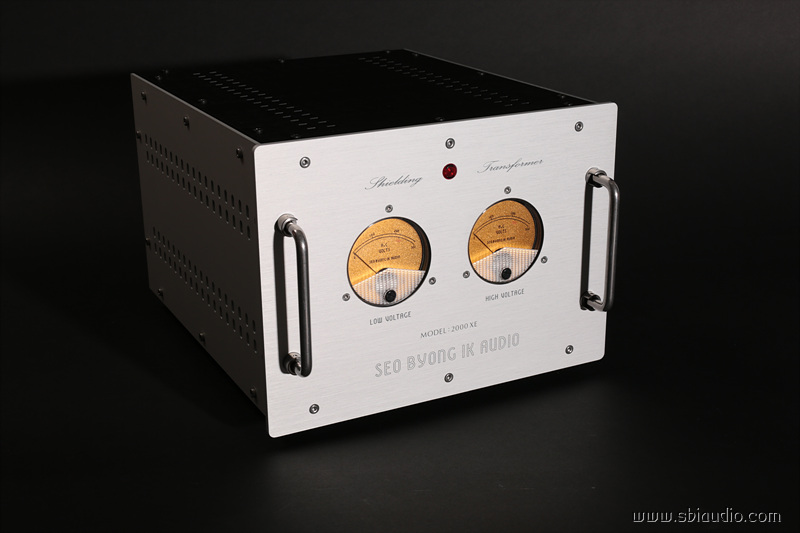

차폐 트랜스 ST-2000 XE입니다.

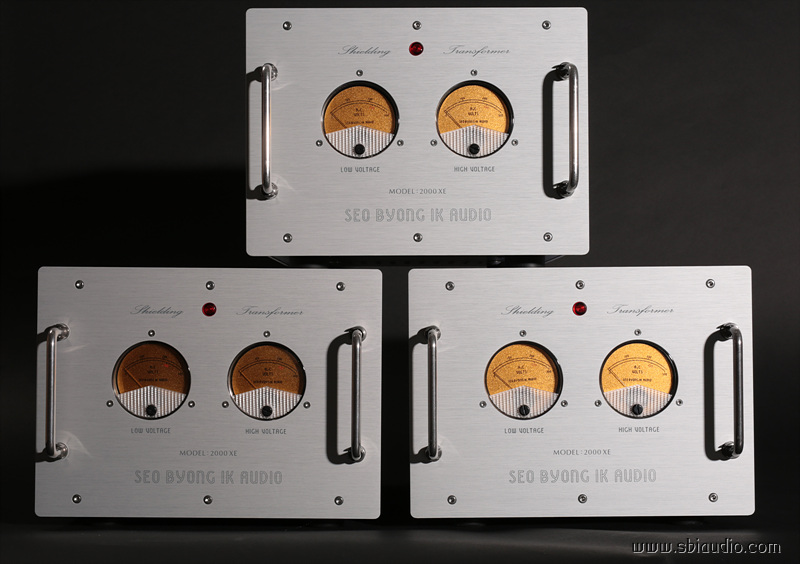

어제 3대를 제작하였습니다.



쏘나레 콘솔릿 로열을 제작하다 부품의 품절로 생긴 시간에 제작하였습니다.

이런 일이 없더라도 일요일(17일) 출근하여 제작할 계획이었으나 하루 일찍 제작하였습니다.

주중에 차폐 트랜스를 제작하는 것이 저한테는 쉽지 않은 일이어서 주로 주말을 이용하여 제작하고 있습니다.





20190316ST-2000 XE 003.jpg





오디오를 즐기시는 분이라면,

차폐 트랜스를 사용하는 것에 대하여 한번쯤은 검토해 보기 마련입니다.

안정된 전압과 노이즈까지 걸러주는 장치이니 더 그렇습니다.



집에 디지털 테스터기가 있으시면,

저녁 8시 전, 후와

휴일 낮 시간대를 기준으로 전압의 변화를 확인해 보십시오.

전국 어디에나 똑같은 결과가 나오지는 않겠지만,

대부분 전압 편차가 매우 적다는 것을 알게 됩니다.



저의 가정집을 비롯하여 약 500M정도 떨어진 작업실도 230V가 나옵니다.

이런 사정으로 작업실은 물론이고 집에서도 ST-2000 XE를 사용하고 있습니다.





20190316ST-2000 XE 004.jpg





그런데, 제가 사는 가경동처럼 230V 지역이 많은 이유는

한전에서 관리하는 전압의 폭이 210V에서 230V이기 때문입니다.

발전소에서 만들어진 전기는 여러 송전탑을 거치어 주택가 주변에 있는 주상변압기에 이릅니다.



주상변압기에서는 각 가정에 도달하는 과정에서 발생하는 전압강하를 고려하여 법정 최대치인 230V로 보냅니다.

주상변압기에서 멀어질수록 AC 전압은 점점 낮아져 법정 최소 전압인 210V에 이르게 됩니다.



230V 지역인 곳은 크게 표시나지는 않지만

각종 전자기기의 수명이 현저히 짧아지고 이상한 발진음이 들리기도합니다.



반면 210V 지역에 사시는 경우 기기의 수명에는 유리할 수 있으나 각종 전자기기의 성능의 저하가 나타날 수 있습니다.





20190316ST-2000 XE 008.jpg

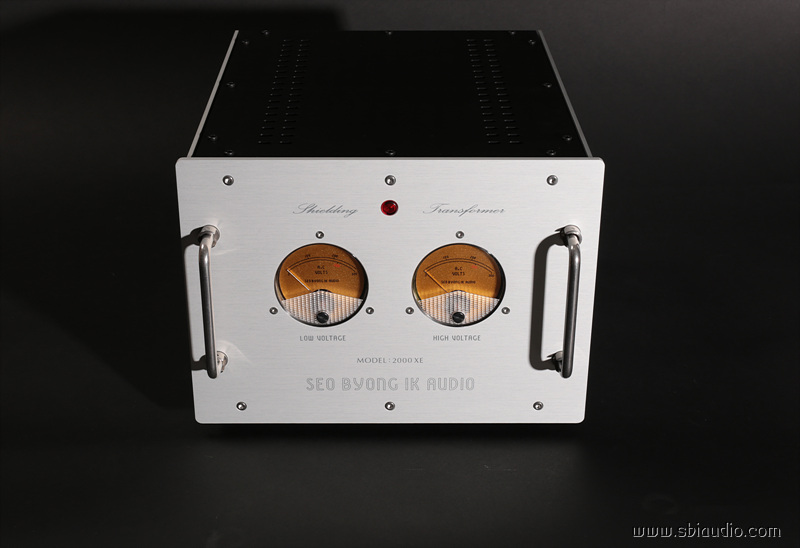

저의 가정집은 230V이므로 ST-2000 XE를 사용하여 220V가 출력되도록 세팅하여 사용합니다.

전기를 가장 적게 사용할 것으로 추정되는 휴일 낮을 기준으로 220V가 나오며

가장 전기를 많이 사용하는 저녁 8시와 9시 사이에는 조금 낮아져 217V가 나옵니다.



이 상태라면 전압 변동률은 -1.36%입니다.



저희집과 작업실을 기준으로 한 사례이니 제한적인 내용일 수 있지만,

청주의 가경동만 특별한 것은 아니며 우리 나라의 AC전압 변동률이 낮은 것은 맞습니다.

공칭 AC전압이 220V로 높고

주상변압기가 촘촘히 설치되어 있어 그렇습니다.





예를 들어 평상시에는 220V를 유지하다 가장 낮아질 때의 전압이 215V 인 경우

전압 변동률은 -2.27%로 여전히 안정적입니다.

이렇듯 우리 국내 AC 전압 사정은 대단히 좋습니다.



그러나 각 주택가에 있는 주상변압기(지하에 매설되어 있는 경우가 더 많습니다.)가 촘촘히 잘 설치되어 있어 공칭 AC전압보다 10V 높은 230V 지역에 사실 경우 차폐 트랜스로 공칭 AC 전압으로 맞추어 사용하실 것을 권유합니다.



전압이 낮은 210V 지역에 사시는 경우 오디오 기기가 제대로 동작하지 못할 수도 있다는 생각이 들기도 합니다.



ST-2000 XE에는 이런 상황을 고려하여 210V와 230V 사이를 5V단위로 세팅할 수 있도록 하였습니다.

그러나 유난히 더 낮은 지역이 있을 수도 있습니다.



예를 들면 유난히 전압이 낮아 200V이거나 205V 지역일 경우입니다.

이런 사례는 일반적인 경우가 아니라 미리 제작해 놓을 수는 없어도 이렇게 유난히 전압이 낮은 지역에 사시는 분도 ST-2000 XE를 사용하시면 AC 공칭전압 220V로 오디오 기기를 사용할 수 있습니다.



이때는 추가금없이 원하시는 전압으로 제작해드립니다만, 조금 더 기다려야 할 수도 있습니다.







ST-2000 XE의 전기적 제원
1. 정격 전력 용량: 2kW

2. 입력 전압: 210V~230V

3. 출력 전압:

100V 또는 117V 2구

220V  6구

4. 차폐 트랜스의 규격: 181코어 90 적층 CE 규격

5. AC 입력 전압 설정 범위: 210V에서 230V까지 단계별로 5V씩 설정됨

6. 크기: W290 H225 D330(손잡이 포함 390)

7. 중량: 23.5kg

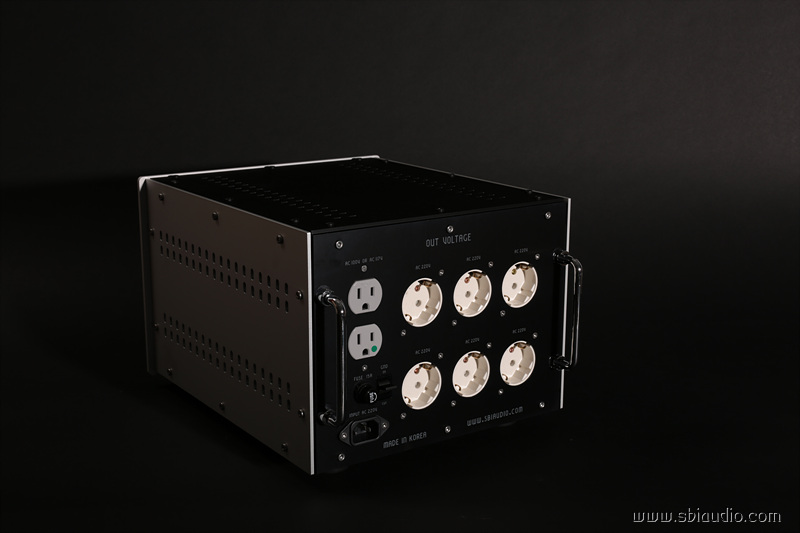

ST-2000 XE의 후면입니다.

20190316ST-2000 XE 011.jpg







100V 또는 117V로 사용할 수 있는 저전압 2구가 있고,

220V 콘센트가 6구 준비되어 있습니다.



이와는 반대로 220V 콘센트가 2구,

100V 또는 117V 6구로도 제작할 수 있습니다.



이때는 후면판을 새로 제작해야 하는 사정으로 가격은 조금 조정이 됩니다.

일본이나 미국에서 사시다 오신 경우 필요하신 분은 주문하실 수 있습니다.







20190316ST-2000 XE 012.jpg





차폐 트랜스의 기능 중 하나는 전원 라인을 타고 들어 오는 노이즈를 차단하는 데 있습니다.

우리 AC 전압 사정은 매우 좋다고 말씀드렸지만,

AC 전압의 질이라는 측면에서 보면 열악한 상황입니다.



매우 조밀한 주거환경속에서 각종 전자기기에서 발생하는 노이즈를 주고받으며 살고 있습니다.

가정용 전자기기는 대부분 노이즈를 발생시킵니다.

가정용 전자기기를  오디오처럼 만들지는 않기에 더 그렇습니다.



차폐 트랜스는 이런 류의 각종 노이즈를 차단하는 데 효과적이지만, 모든 차폐 트랜스의 성능이 같지는 않습니다.



ST-2000 XE는 완벽한 노이즈 차단 능력을 발휘합니다.



이번에 받으실 분 입니다.

정*보 선생님

하*규 선생님

황*현 선생님 이렇게 3분입니다.



청음실로 오시어 수령하실 정*보 선생님을 제외한 두 분은 18일(월) 택배로 발송합니다.





20190316ST-2000 XE 008.jpg



고맙습니다.
