차폐 트랜스 ST-2000 XE

조회 수 208 댓글 0

20190103ST-2000 XE 006.jpg





ST-2000 XE입니다.



벨루스 SE의 작업이 완료된 후 ST-2000 XE 5대를 제작하였고, 오늘 포장까지 모두 마치었습니다.



이번에 받으실 다섯 분 성함입니다.

김한* 선생님

김*원 선생님

명*재 선생님

최병* 선생님

황*관 선생님



가장 나중에 주문하신 황*관 선생님은 택배 송장이 없어 미처 발송하지 못하였습니다.

그러나 포장까지 마무리된 상태이니 내일 발송합니다.



택배 송장을 거의 다 사용한 것을 모르고 있다가 생긴 일입니다.







20190103ST-2000 XE 004.jpg







차폐 트랜스 ST-2000 XE를 제작하면서 차폐 트랜스의 용도와 특징에 대하여 충분히 말씀 올렸으므로 오늘은 기술적 내용의 말씀은 줄입니다.





20190103ST-2000 XE 007.jpg

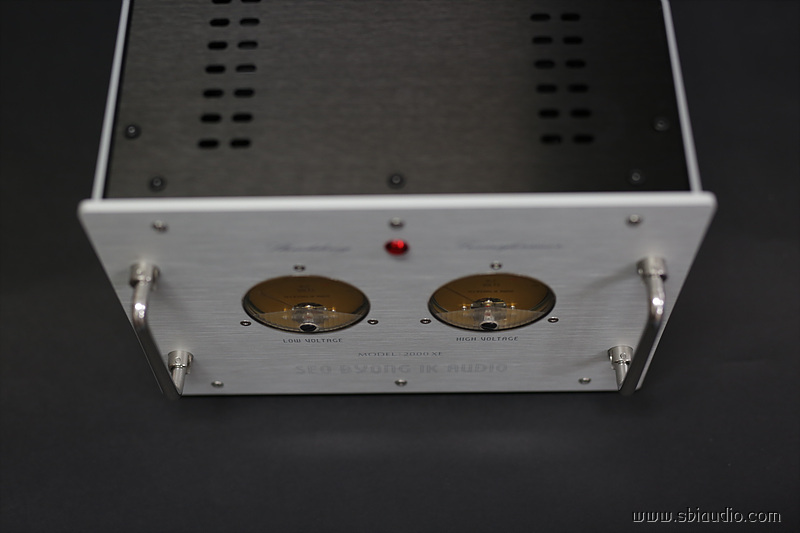

사진으로 크기를 가늠하기 쉽지 않지만,

직접 오시어 수령하시는 분은 대부분 크기에 놀라십니다.



아무래도 2kW 용량의 트랜스가 작지 않은 크기이다 보니 자연스럽게 그렇게 되었습니다.

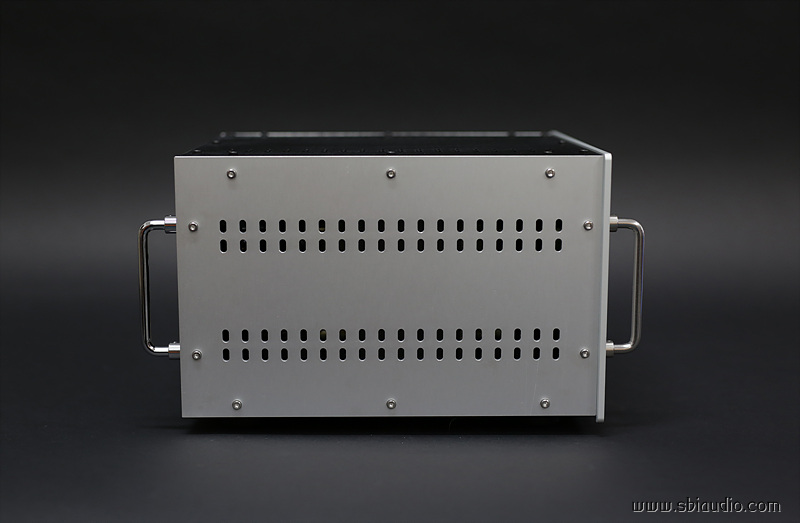

20190103ST-2000 XE 013.jpg







트랜스가 동작할 때는 구조적으로 어느 정도 열이 발생합니다.

이렇게 발생한 열을 신속히 배출하기 위해 측면과 상판에는 충분한 통기공을 마련하였습니다.

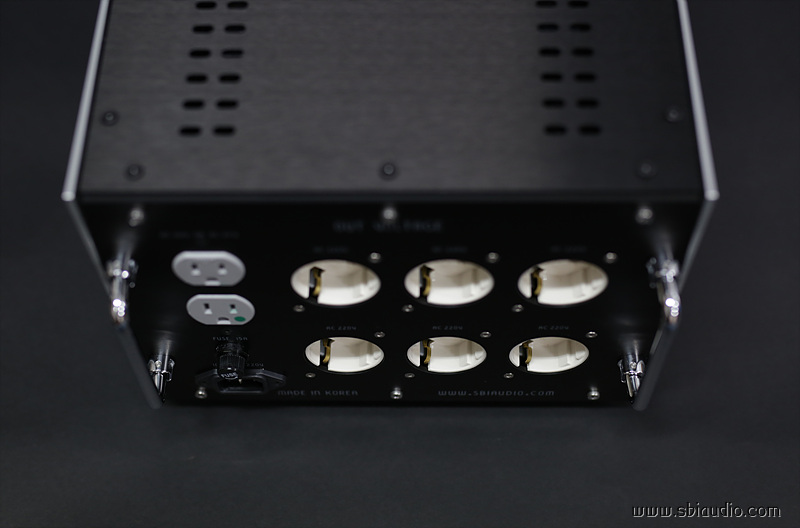

ST-2000 XE의 후면입니다.

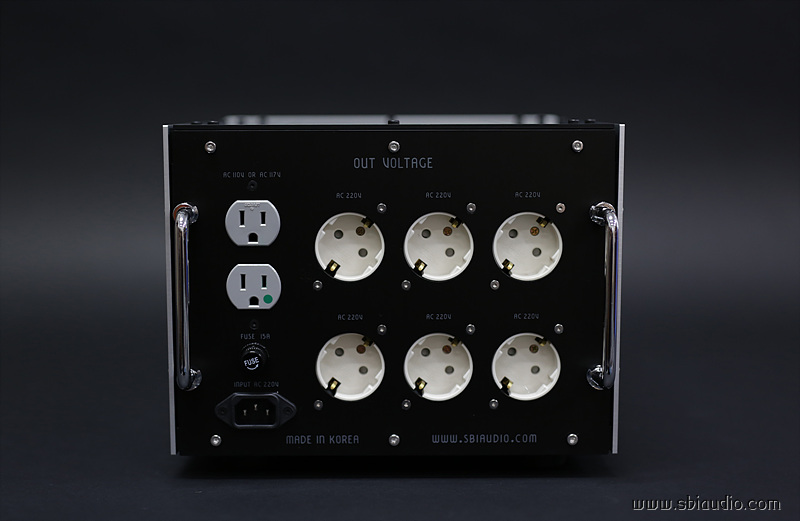

20190103ST-2000 XE 009.jpg







220V 콘센트 6구가 있고. 100V 또는 117V 콘센트 2구가 있습니다.

멀티앰프를 하는 경우가 아니라면 멀티탭 없이 운용하실 수 있으리라 생각됩니다.







. ST-2000 XE의 전기적 제원
1. 정격 전력 용량: 2kW

2. 입력 전압: 210V~230V

3. 출력 전압:

100V 또는 117V 2구

220V  6구

4. 차폐 트랜스의 규격: 181코어 90 적층 CE 규격

5. AC 입력 전압 설정 범위: 210V에서 230V까지 단계별로 5V씩 설정됨

6. 크기: W290 × H210 × D330(손잡이 포함 390)

7. 중량: 23.5kg









20190103ST-2000 XE 010.jpg









이번에 제작된 5대 중 1대는 1차 입력 전압이 AC 200V로 세팅하여 출고하였는데, AC 전압이 특히 낮은 지역이라 전압의 변동을 고려하여 205V 단자도 마련해 놓았습니다.

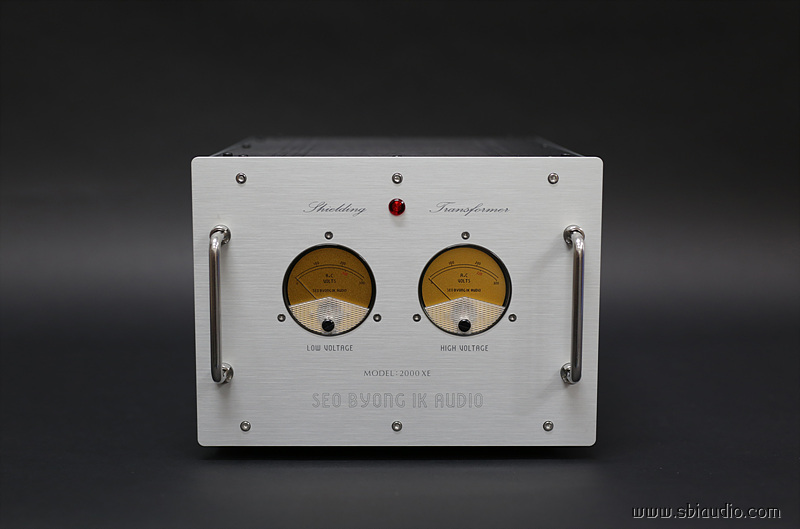

20190103ST-2000 XE 001.jpg







전면 패널에는 두 개의 AC 전압 메타가 실장 되어 있는데, 좌측이 100V 또는 117V를 지시하는 용도이고,

우측 메타가 220V를 지시합니다.



근래 차폐 트랜스 ST-2000 XE를 제작하며 상세히 소개하였으므로 오늘은 간략히 말씀 올리게 되었지만, 조금 더 자세한 내용이 필요하신 분은 작업실에서 차폐 트랜스로 검색하시면 자세한 내용을 보실 수 있습니다.



고맙습니다.
