차폐 트랜스 ST-2000 XE

조회 수 147 댓글 2

20181204ST-2000 XE 009.jpg

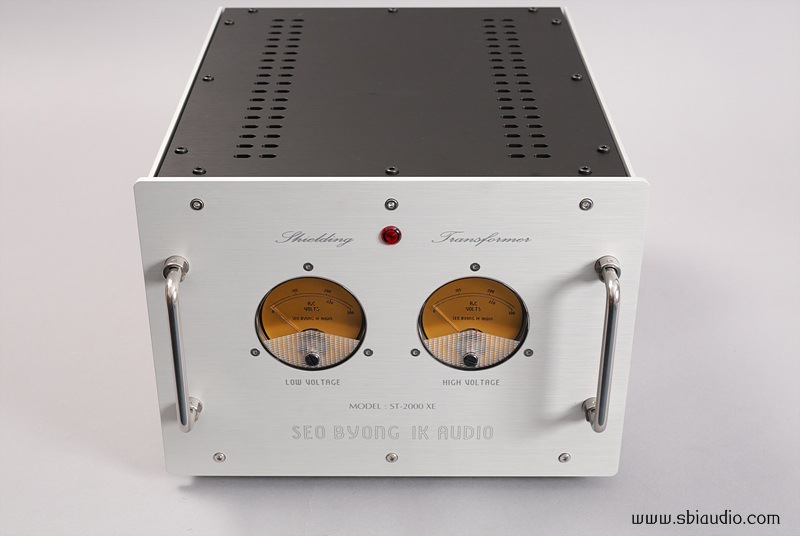

차폐 트랜스 ST-2000 XE입니다.

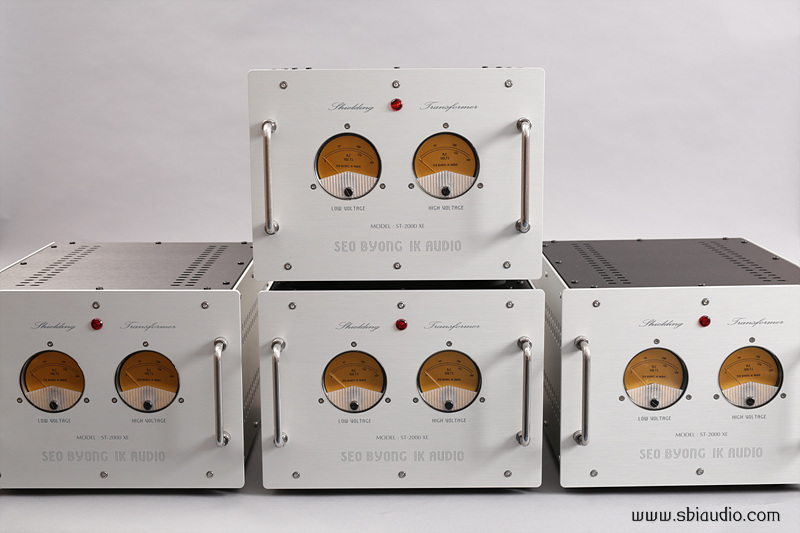

3일과 4일 이틀에 걸쳐 총 5대를 제작하였지만, 12월 3일 발송하겠다는 약속을 지키기 위해 1대를 어제 발송하여 오늘은 4대에 대한 사진을 찍었습니다.





그중 3대는 주문에 의해 제작하였고, 2대는 여유분으로 제작하였습니다.

황선* 선생님은 어제 발송하였고,

최영* 선생님

김진* 선생님은 내일(5일) 발송하겠습니다.





20181204ST-2000 XE 011.jpg





ST-2000 XE는 오디오 전용의 2kW 차폐 트랜스입니다.



국내에서 유통되는 트랜스류는 과대 표기되어 유통되는 경우가 많습니다.

작업실에서 사용하는 계측기 일부가 100V 제품이어서 저도 오래전부터 모 업체의 다운 트랜스를 사용하고 있습니다.

전면에 표기된 용량은 3kW라고 표기되어 있지만, 실제 용량은 사용된 코어 크기를 고려하면 1kW 이하로 추정됩니다.



상황이 이러하니 정격 용량으로 표기하게 되면, 상대적으로 수치가 작아 보입니다.

이런 이유로 3kW 용량의 차폐 트랜스를 찾으시는 분도 많은가 봅니다.







20181204ST-2000 XE 012.jpg







그러나 일반적인 가정의 계약 전력은 3kW입니다.

이 전력 범위내에서 여름에는 에어컨도 돌리고 온갖 전기 기기를 사용하지만, 계약 전력인 3kW가 부족하여 증설공사를 했다는 말은 쉽게 들을 수 없습니다.



이런 상황을 고려해 보면, 오디오 기기만 사용하는 차폐 트랜스의 용량은 2kW면 충분해 보입니다.

그러나 용량에 여유가 있다 하여도 다른 전기 기기와 함께 사용하면 안 됩니다.



전기 기기에서 발생된 노이즈가 오디오 기기로 유입되어 차폐 트랜스를 사용하는 의미가 없어지기에 그렇습니다.







20181204ST-2000 XE 013.jpg





트랜스는 동작 구조상 어느 정도 코어 떨림이 있을 수 있습니다.

그러나 오디오 마니아 입장에서 이런 소리는 여간 신경 쓰이는 것이 아닙니다.



미세한 코어 떨림 현상을 조금이라도 줄이기 위해 진공관 앰프의 출력 트랜스에 주로 사용되는 Z 코어를 사용하였고,

20mm의 높이의 실리콘 고무로 플로팅하여 미세한 진동이 케이스로 전달되어 공명하는 현상을 제거하였습니다.

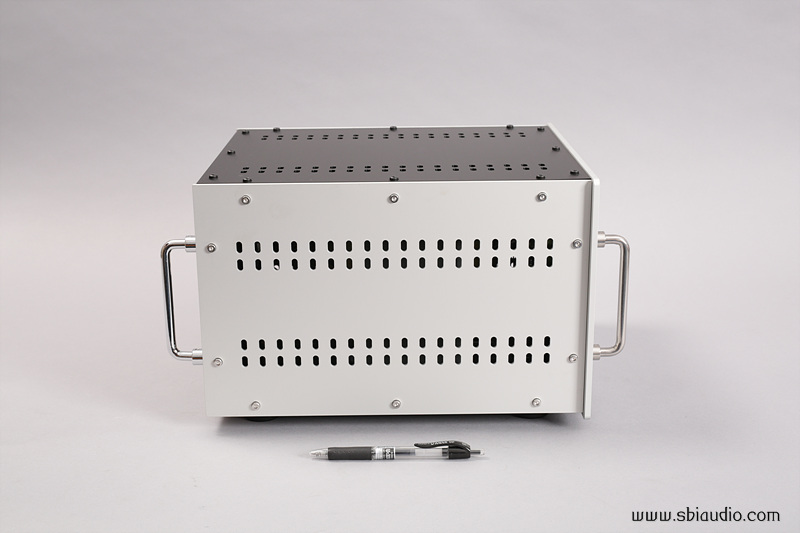

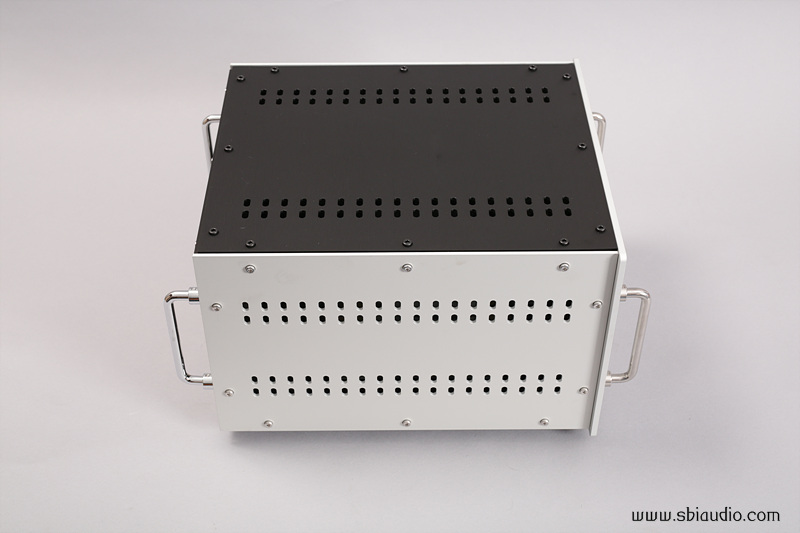

철제로 된 케이스에서는 코어의 미세 떨림 현상이 더욱 증가하므로 비자성체인 알루미늄으로 제작하였습니다.



서병익오디오에서 제작되는 앰프의 디자인과 유사하도록 하였으며, 진공관 앰프를 만들듯이 고급스럽게 제작하였습니다.





20181204ST-2000 XE 015.jpg

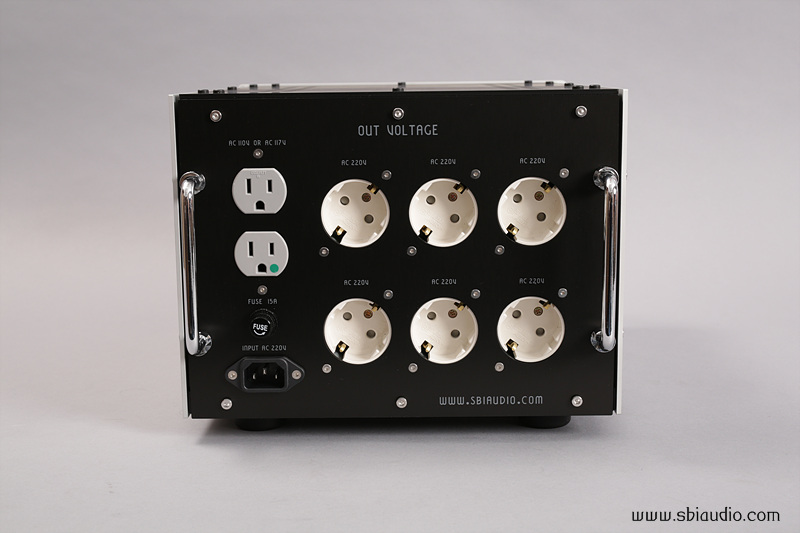

100V 및 117V를 선택하여 사용할 수 있으며, 220V 콘센트는 6개를 마련하였습니다.

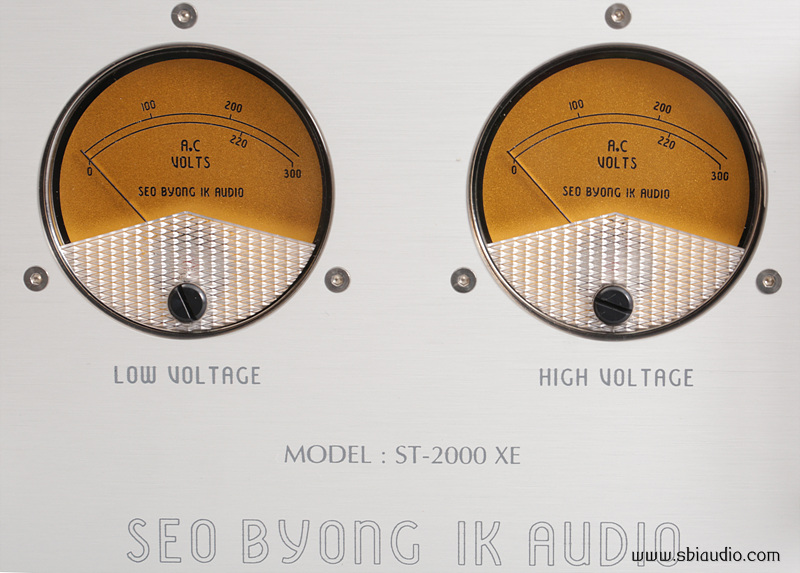

출력된 AC 전압을 전면패널에서 확인할 수 있도록 LOW와 HIGH 전압을 구분하여 메타를 실장 하였습니다.





좌측에 있는 메타가 100V 또는 117V를 나타내며, 우측 메타가 220V를 나타냅니다.





20181204ST-2000 XE 027.jpg





ST-2000 XE에서는 입력 전압을 선택하여 설정할 수 있도록 하였습니다.



국내 공칭 AC 전압은 220V이지만,

법정 최대치에 근접하는 230V 지역이 더 많습니다. 주상변압기에서는 송전 중 발생하는 전압 강하를 고려하여 230V로 송전하며 주상변압기에서 멀어질수록 점점 낮아져 210V까지 낮아집니다.



이런 이유로 지역에 따라 공칭 AC 전압보다 10V 높거나 10V 낮은 지역이 존재하는 것입니다.



이점을 고려하여 설정할 수 있는 1차 전압 범위를 210V부터 230V까지 5V 단계로 선택하여 설정할 수 있도록 하였습니다.



1차 전압의 조정은 탑카바를 열고 합니다.

전면측에 210V부터 5V 단위로 단자가 보이므로 원하는 단자를 선택하여 옮기면 되지만, 방법을 모르실 때는 언제든지 전화주시어 안내를 받으시면 됩니다.



다만, 전압의 기준은 휴일 낮을 기준으로 합니다.

휴일 낮 한가로울 때 전압 메타의 지침이 220V 근처이면 조정이 필요 없습니다.



220V보다 낮으면 1차 전압을 215V 또는 210V로 단자를 옮겨 설정하는데, 메타의 지침이 220V를 넘지 않는 상태에서 220V에 근접하도록 설정하면 됩니다.



전기를 가장 적게 사용하는 휴일 낮을 기준으로 하여 출력 전압이 220V가 넘지 않는 범위내에서 220V에 근접하도록 하는 것이 좋습니다.

이렇게 한번 설정해 놓으면 특별한 일이 없는 한 다시 조정할 일은 거의 없습니다.



ST-2000 XE의 1차 전압은 주문할 당시 별도의 요청이 없는 한 225V로 설정되어 출고됩니다.



전압이 낮은 지역보다 높은 지역이 더 많기 때문에 그런 것이지만,

대부분 적당하여 조정하실 필요가 없다는 말씀을 들었습니다.







100V와 117V가 출력되는 콘센트입니다.

20181204ST-2000 XE 017.jpg







220V 부근입니다.

20181204ST-2000 XE 018.jpg







20181204ST-2000 XE 022.jpg

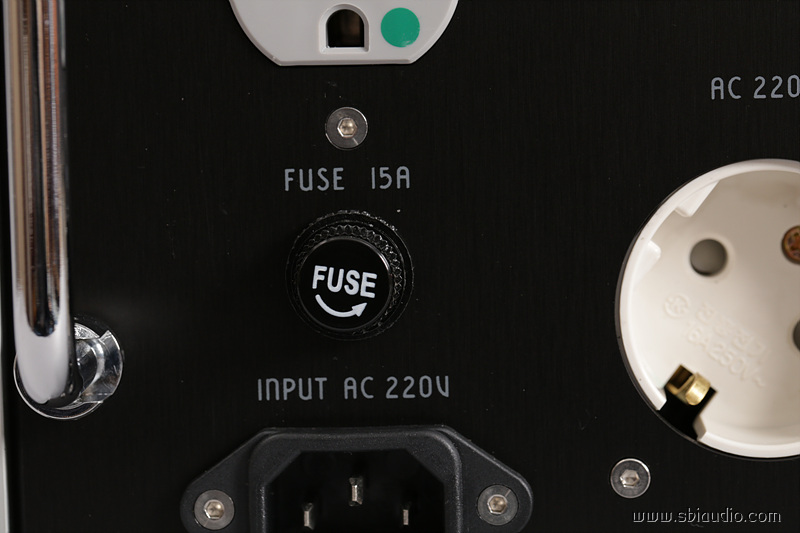

AC 인렛트 콘센트와 15A 퓨즈 홀더입니다.

20181204ST-2000 XE 020.jpg

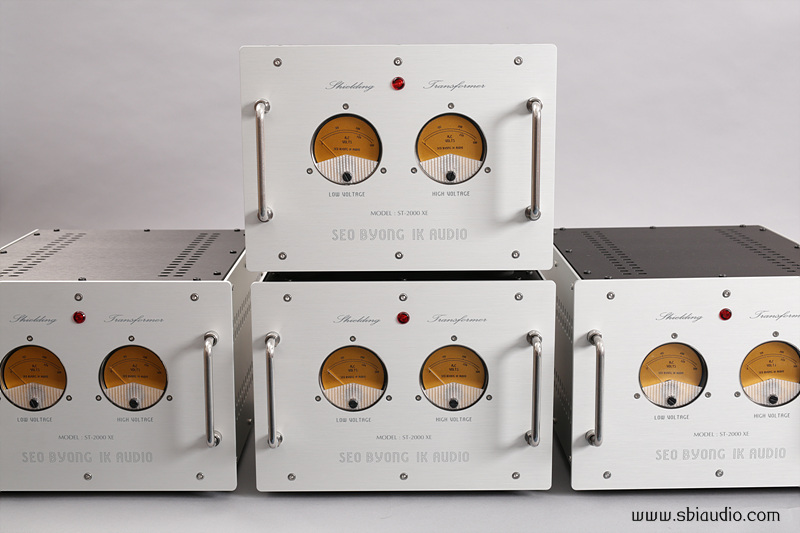

여유분으로 제작한 ST-2000 XE 2대는 주문 즉시 발송할 수 있습니다.



20181204ST-2000 XE 003.jpg



고맙습니다.

  • 도날드덕 2018.12.06 00:40

    파워 앰프 모노블록 시스템 같습니다.. ^^

  • 서병익 2018.12.06 10:22
    예... 선생님 잘 지내시죠?
    고맙습니다.
