20181201델리카투스 GE 005.jpg





델리카투스  GE입니다.

이번 공제품 11대 중 마지막 완성품입니다.

28일(화) 오후 늦은 시간에 완성하였으나, 29일 오후부터 30일까지 1박 2일간의 휴가를 다녀오느라 오늘 소개합니다.



29일 출근하여 전기적 특성을 확인하고 오후 3시까지 히어링 테스트를 겸한 에이징을 하다 휴가지로 떠났습니다.



출력관 EL84의 입고가 지연되기도 하였으나,

제작하는 데는 문제가 없어 일정도 순조롭게 진행되었고 약속하였던 30일까지 모두 납품이 가능한 상황이어서 편한 마음으로 계획하였던 1박 2일간의 휴가를 다녀오게 되었습니다.



목적지는 가까운 곳에 있는 옥화자연휴양림입니다.

제 아내의 고향이기도 하고 옥화9경으로 널리 알려진 유원지라 가끔 찾는 곳이지만, 근방에 있는 옥화자연휴양림에는 이번에 처음 가보았습니다.



멋진 숲속의 별장에서 지인 가족과 함께 하룻밤을 즐기며 담소하였습니다.





20181201델리카투스 GE 001.jpg





이세* 선생님의 델리카투스 GE입니다.



3일간의 에이징이 끝나는 12월 3일(월) 이후 언제든지 납품할 수 있습니다.





20181201델리카투스 GE 004.jpg

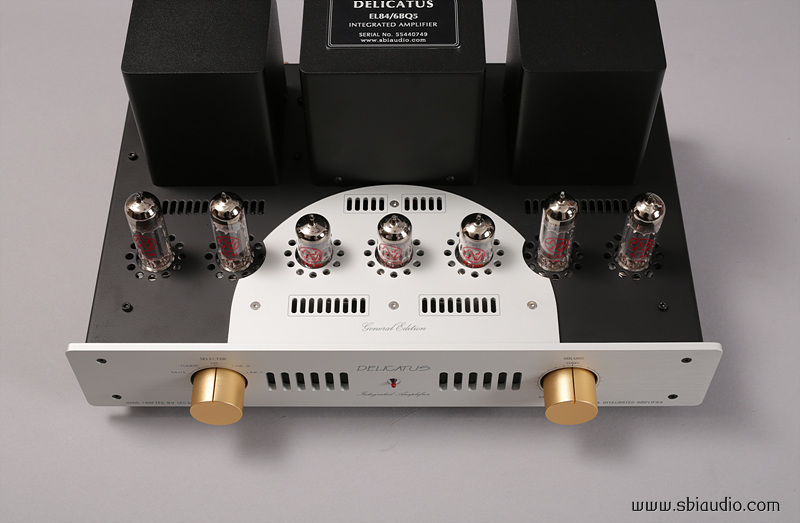

델리카투스는 특유의 매력적인 음색을 갖고 있는 출력관 EL84를 채용하여 회로를 구성하면서 EL84의 음질적 능력을 최대한 구현한다는 목표로 회로를 구성하였고 A급으로 구동하여 출력 10W + 10W로 하였습니다.



EL84는 플레이트 최대 손실전력이 12W입니다.

따라서 큰 출력을 뽑을 수는 없지만, 매력적인 음색의 앰프를 제작할 수는 있습니다.





20181201델리카투스 GE 003.jpg





배터리에 버금가는 순도 높은 전원부를 구성하기 위해 MOS -FET를 사용한 리플필터를 적용하였습니다.



어떤 앰프라도 반드시 직류로 동작하기 마련이지만, 배터리에 버금가는 DC로 만드는 것이 중요합니다.

가장 간단한 것은 대용량의 평활용 콘덴서를 한 개 사용하여 구성하는 것이고,

그다음은 평활용 초크트랜스(초크코일)를 사용하여 2차 필터링을 하는 것입니다. 이 방식은 더욱 평탄한 직류를 만드는 데 기여합니다.





조금 간단하게는 초크트랜스를 생략하고 100옴 정도의 저항으로 대체하기도 하는데, 이럴 경우 리플필터링 성능은 초크트랜스에 비해 약 1/50로 저하합니다.

가격을 중시하는 앰프에 주로 채용됩니다.





그다음은 능동소자를 이용한 리플필터를 사용하는 것입니다.

이 방식은 회로를 어떻게 구성하느냐..!에 따라 결과가 달라지지만,

초크트랜스를 사용한 방식과 비교하여 대략 50배 이상 또는 100배 이상의 성능을 구현할 수 있습니다.



그러나 이 방식은 큰 전류가 흐르는 곳에서는 비효율적이어서 비교적 흐르는 전류가 적은 소스기기나 소출력 앰프에 주로 채용하고 있습니다.



델리카투스에는 MOS-FET를 능동소자로 하여 리플필터를 적용한 전원부를 실장 하였습니다.



그러나 능동소자를 채용한 전원부는 회로 자체가 발진을 하는 경우도 있습니다.

뛰어난 성능만큼 회로의 설계 노하우가 중요한 부분이기도 합니다.



서병익오디오에서는 10년 이상 모든 소스기기와 소출력 앰프에 적용하여 성능 및 안정성을 입증하였습니다.

보호회로를 실장하여 부하가 단락되었을 때도 제어소자인 MOS-FET를 보호합니다.





앰프에서 큰 전류가 흐를 때는 저음이 나오고 있을 때입니다.

이런 이유로 전원부가 부실한 앰프에서는 저음이 풀어지는 현상이 생기며, 풍성한 저음이 나오기 어렵습니다.



반대로 전원부가 충실한 앰프는 저음이 풀어지는 일이 없으며, 탄력 있는 저음을 재현합니다.



물론, 충분히 낮은 저음을 재현하기 위해서는 충분히 큰 용량의 출력 트랜스를 사용한다는 것이 전제되어야 합니다.







20181201델리카투스 GE 009.jpg







좋은 음질을 위해서라면 인티앰프이어도 반드시 프리부를 실장 해야 합니다.

프리부를 생략하더라도 소리가 나는 데는 지장이 없지만, 저음이 풀어지는 현상이 발생합니다.

이것은 프리부를 생략함으로 나타나는 드라이브 부족 현상입니다.



이런 현상의 근본적인 해결책은 프리부를 실장 하는 것입니다.

이런 이유로 델리카투스 GE에는 프리부를 실장 하였습니다.

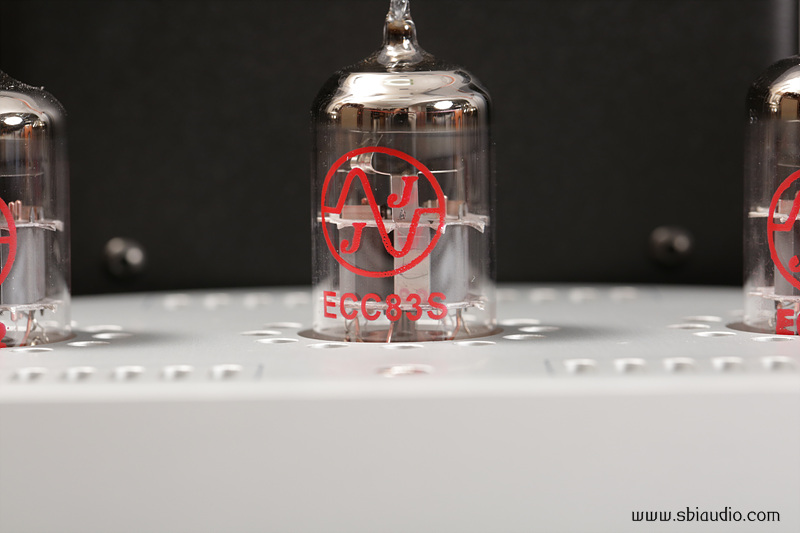

사진상 중앙에 있는 3개의 진공관 중 가운데 있는 ECC83S가 프리부입니다.

외관상 1개의 진공관이지만, 쌍 3극 관이어서 L/R로 나누어 각각의 프리부로 동작합니다.

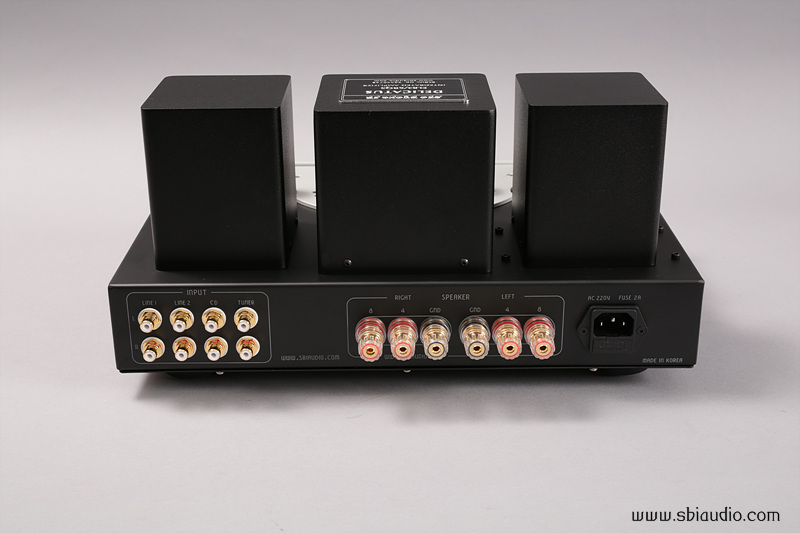

델리카투스 GE의 후면입니다.

20181201델리카투스 GE 013.jpg







4계통의 RCA 입력 단자가 있으며,  중앙에 4Ω과 8Ω 스피커를 연결할 수 있는 스피커 단자가 있습니다.





RCA 입력 단자 부근입니다.

20181201델리카투스 GE 016.jpg

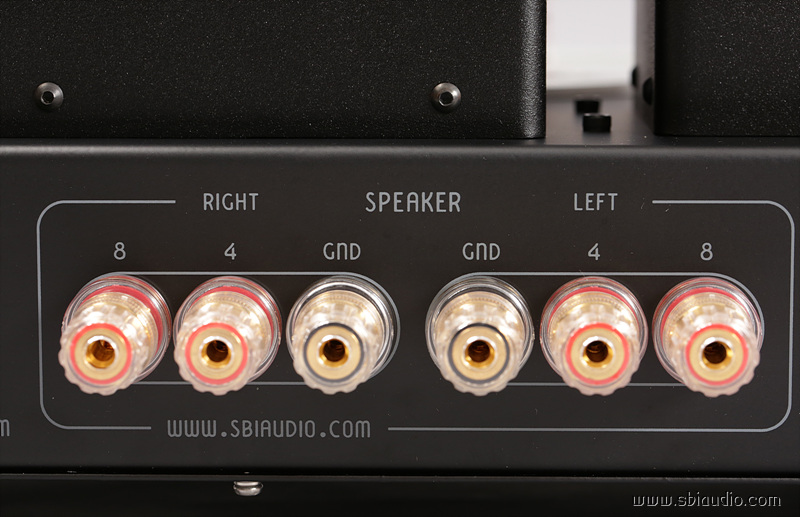

스피커 단자 부근입니다.

20181201델리카투스 GE 017.jpg

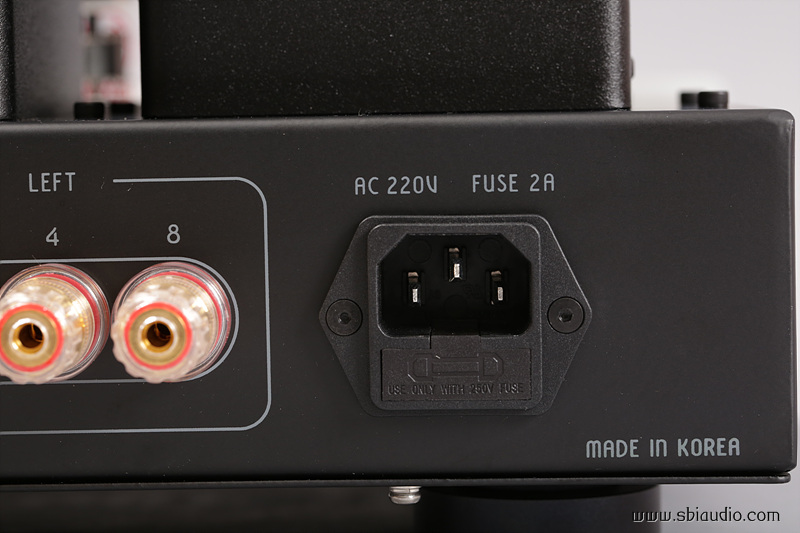

AC 인렛 부근입니다.

20181201델리카투스 GE 019.jpg







델리카투스 GE 정면입니다.

20181201델리카투스 GE 021.jpg





우측에 있는 볼륨 노브 부근입니다.

20181201델리카투스 GE 024.jpg







좌측에 있는 입력 선택 셀렉타 부근입니다.

20181201델리카투스 GE 022.jpg







오늘 마지막으로 제작된 델리카투스 GE를 소개함으로써 이번 공제가 마무리되었습니다.

제작하는 동안 몇 분이 미처 알지 못하였다는 말씀으로 참여를 희망하셨지만, 사정상 그렇게 하지 못하였습니다.





이상으로 델리카투스 GE의 모든 제작이 완료되었습니다.



20181201델리카투스 GE 025.jpg



고맙습니다.
