작업실

20181123델리카투스 GE 047.jpg

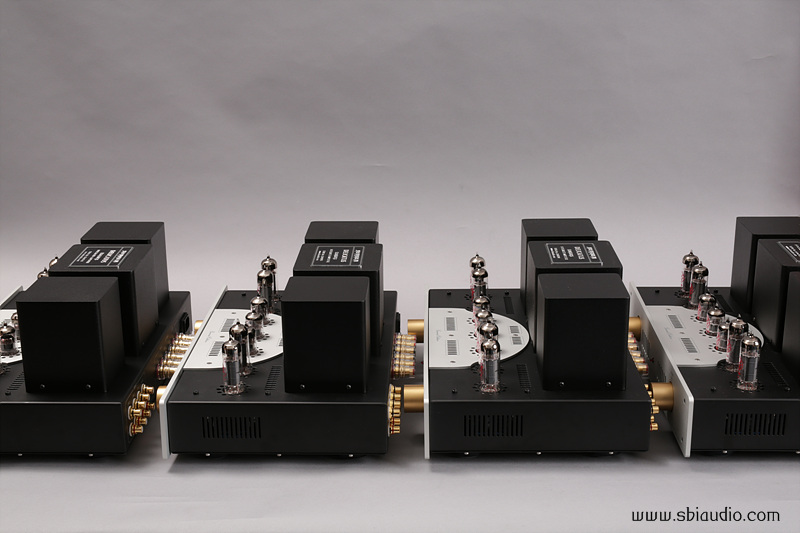

델리카투스 GE 4대를 완성하였습니다.



독일에서 발송한 EL84 50개가 지난 수요일(21일) 무사히 도착하였습니다.

오늘 소개하는 델리카투스 GE 4대도 수일간에 걸쳐 순차 완성되었고, 며칠간의 에이징도 함께 진행되었습니다.





20181123델리카투스 GE 002.jpg







델리카투스 GE의 내부입니다.



부품의 리드가 러그에 직접 납땜 되는 하드와이어링으로 배선하여 잔고장이 없을 뿐만 아니라, 3차원적인 배선이 가능하여 이론에 입각한 이상적인 배선이 가능합니다.



이로 인해 잔류노이즈를 크게 줄였으며 높은 S/N 비를 실현하였습니다.



EL84를 채용한 앰프는 수없이 많이 있습니다.

그러나 그중에서도 델리카투스 GE를 능가하는 앰프를 찾아보기 어려우실 것입니다.

제가 제작하였다고 그리 주장하는 것이 아닙니다.



EL84의 특성을 충분히 고려하여 설계된 회로, 깔끔하게 정리된 외관 및 내부, 특성과 내구성을 고려하여 선정된 부품, 그리고 음질까지....



대형 시스템을 운용하시는 분도 서브 시스템으로 운용하실 정도의 매력적인 음색의 EL84 푸시풀 인티앰프인 델리카투스는 서병익오디오가 추구하는 모든 것을 담고 있습니다.





20181123델리카투스 GE 008.jpg







서병익오디오의 모든 제품은 대를 물려 사용할 수 있도록 제작합니다.

대를 물려 사용하기 위해서는 잔고장이 없어야 하는데, 모든 제품을 하드와이어링으로 제작하는 이유입니다.

사용되는 부품도 경년변화가 적은 부품을 선택하여 사용합니다.



첫째, 저항은 +- 1% 오차의 고정밀로 경년변화가 적어 계측기 제작에 사용되는 PRP 저항을 주로 사용하며,

전력이 필요한 곳은 5W 권선저항 및 3W 산화 금속 피막저항을 사용하고 있습니다.





20181123델리카투스 GE 010.jpg









둘째, 커플링 콘덴서는 절연 및 주파수 특성이 뛰어나고 경년변화가 적은 메탈라이즈 폴리프로필렌 콘덴서를 사용하며, 신호 증폭부에 사용되는 전해 콘덴서는 탄탈 고체 전해 콘덴서보다 뛰어난 특성과 경년변화가 적은 OS-CON을 사용합니다.



전원부에 사용되는 전해 콘덴서는 (주)삼화콘덴서의 수출용 그레이드를 사용하고, 수십 년이 지나 용량 감퇴 현상이 발생하여도 성능 저하로 이어지지 않도록 필요 용량의 최소 5배 이상을 사용하고 있습니다.



높은 B+ 전원 전압으로 동작하는 진공관 앰프 구조상 사용되는 배선재도 높은 절연성이 요구됩니다.

서병익오디오의 모든 제품은 테프론 주석 도금선을 사용하고 있으며 화재에 의해 연소할 수 있는 소자 및 소재를 전혀 사용하고 있지 않습니다.





20181123델리카투스 GE 013.jpg









그러나 오디오 기기는 튼튼하기만 해서는 의미가 없을 것입니다.

음질이 마음에 들지 않는다면, 당장 사용하기도 힘들 것이니 그렇습니다.



오디오 기기는 우선 음질이고, 그다음에 디자인, 그리고 마음에 드는 오디오 기기를 오래 사용하고 싶을 때 간절해지는 내구성이라고 생각합니다.



델리카투스는 출력보다는 음질을 목표로 제작되었습니다.

소출력 진공관 EL84는 싱글로 구성하면 출력 5W가 나옵니다.

푸시풀로 구성 시 최대 17W를 뽑을 수 있습니다.



그러나 델리카투스는 A급 푸시풀로 구성하여 뛰어난 음질과 어느 정도의 출력을 확보하였습니다.

소출력 진공관 EL84로 구성 시 더 높은 출력보다는 특유의 매력적인 음질을 얼마나 더 잘 살릴 수 있는 가... 가 더 중요하다고 생각합니다.



이런 회로적인 배려와 외형적인 만듦새.. 등이 지금의 델리카투스가 존재하는 이유일 것입니다.



델리카투스 GE는 보이지 않는 부분까지 세심히 배려하였습니다.





20181123델리카투스 GE 007.jpg





델리카투스 GE의 밑면입니다.

45파이 알루미늄을 절삭가공하고 실리콘 고무와 결합하여 완성된 받침대는 미세한 진동을 차단하여 음질을 향상합니다.

별도의 인슐레이터를 구입하여 사용하실 필요가 전혀 없을 정도입니다.

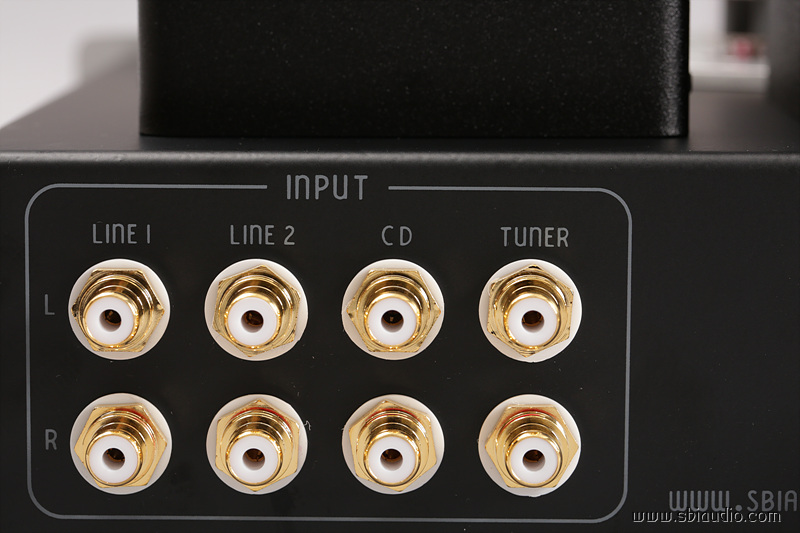

델리카투스 GE의 후면입니다.

20181123델리카투스 GE 017.jpg







좌측에 4계통의 입력을 받을 수 있는 RCA 단자가 있습니다.



이 단자는 대만에서 수입하여 사용하는 고품질 RCA 단자입니다.

도금이 잘 벗겨지지 않고 결속력이 좋아 노이즈를 방지합니다.





20181123델리카투스 GE 035.jpg

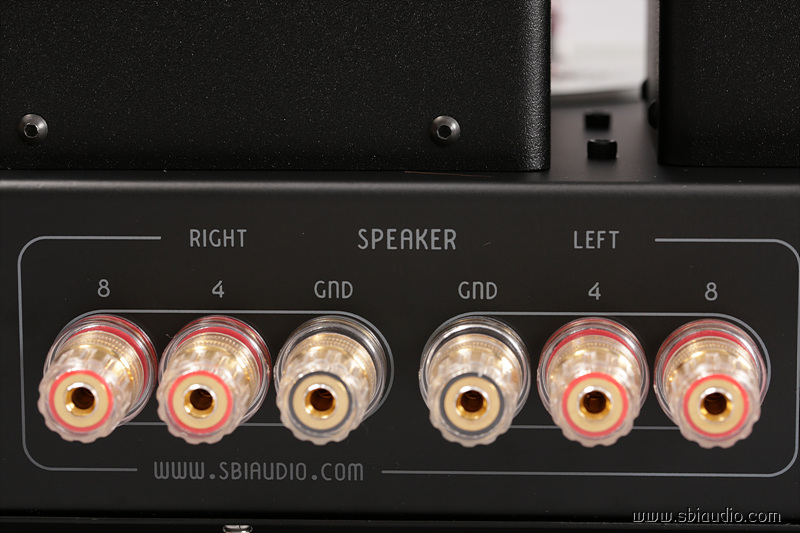

스피커 단자 부근입니다.

20181123델리카투스 GE 039.jpg







RCA 단자와 같은 곳에서 제작하는 제품으로 내구성 및 외관상 품질이 뛰어나 모든 제품에 적용하고 있습니다.







델리카투스 GE의 전기적 제원
1. 실효 출력: 10W + 10W
2. 형식: EL84 A급 푸시풀 인티앰프
3. 주파수 특성: 3W 출력 시
하한 주파수: -3dB  5Hz
상한 주파수: -3dB  57.3kHz

4. 이득(GAIN): 160배

5. 사용 진공관: EL84/6BQ5 × 4, ECC83S/12AX7 × 1, ECC82/12AU7 × 2
6. 크기: W390  H175  D285
7. 무게: 12.2kg







20181123델리카투스 GE 020.jpg

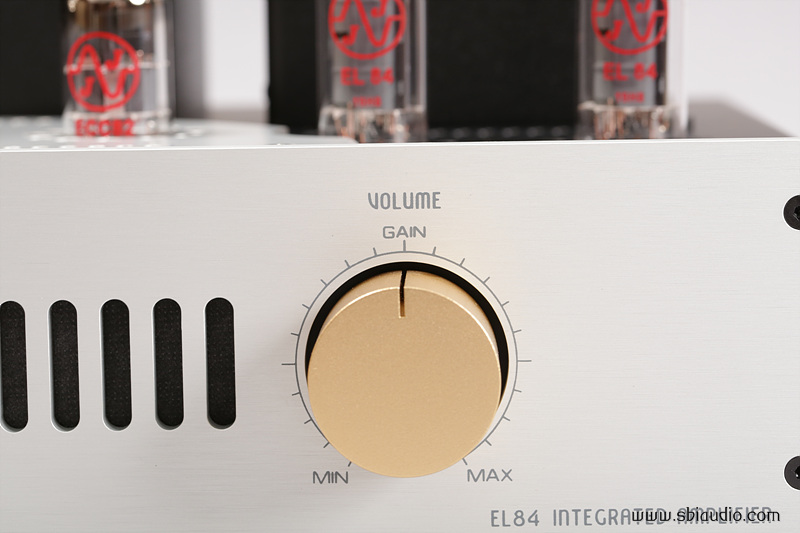

음량을 가변하는 볼륨입니다.

알프스 사의 불루벨벳 제품입니다.

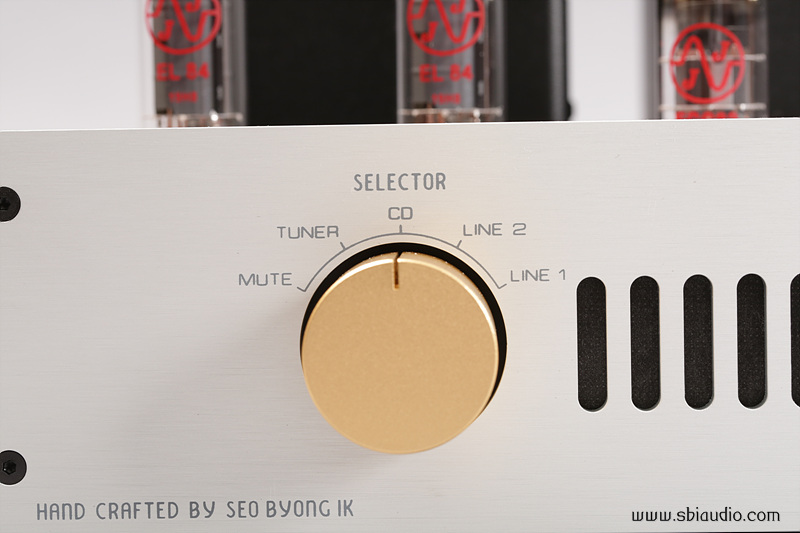

입력을 선택할 수 있는 셀렉타입니다.

20181123델리카투스 GE 021.jpg







일본 세이덴 사의 셀렉타입니다.

이 제품은 동작 감촉이 경쾌할 뿐 아니라, 은도금 위에 금도금한 접점을 사용하여 내구성이 뛰어납니다.







20181123델리카투스 GE 027.jpg





화이트 노이즈가 적은 JJ 테슬라 진공관을 사용합니다.



진공관 앰프를 처음 사용하는 분은 화이트 노이즈에 예민할 수 있습니다.

여러 진공관 제조사가 존재하지만,

화이트 노이즈 레벨이 낮은 JJ 테슬라 관을 주로 사용하고 있습니다.

그중에서도 프리부에 해당하는 가운데 있는 진공관 ECC83S의 상태가 가장 중요합니다.



이곳에서 화이트 노이즈가 발생하면 드라이브단과 출력단에서 거듭 증폭되어 더욱 크게 들립니다.





20181123델리카투스 GE 016.jpg







제가 사진을 제대로 찍지 못하여 사진만으로는 실망하실 수 있습니다.

그러나 실물 보시고 실망하는 일은 없으니 오히려 다행입니다.





델리카투스 GE도 제품 고유번호가 부여되고 있습니다.

20181123델리카투스 GE 032.jpg





일련번호이지만, 제품의 제작 순서를 나타내지는 않습니다.



지난번 완성하였으나 EL84가 품절이어서 받지 못하셨던

권영* 선생님,

김민* 선생님께서도 즉시 수령이 가능합니다.





이번에 델리카투스 GE를 수령하실 분입니다.

권병* 선셍님

유순* 선생님

김성* 선생님

이용* 선생님입니다.



이번에 제작한 4대는 모두 샴페인 골드 색상의 노브로 제작하였습니다.

수령하실 수 있는 날을 알려주십시오.



가능한 한 신속히 수령해 주셨으면 좋겠습니다...

공간이 좁아 그렇습니다..... ^^





20181123델리카투스 GE 045.jpg





고맙습니다.

  • 산과바다 2018.11.23 23:35
    약 1주일전쯤 제가 비올레타SE에 마음을 두고 있다고 말씀드리면서 델리카투스GE의 공제참여를 주저하였는데 아무래도 그냥 델리카투스GE를 구매해야할것 같아서 추가주문 드리고자합니다. 가능하시다면 입금을 위하여 확인해주시면 감사하겠습니다.
  • 서병익 2018.11.24 09:25
    예... 선생님 안녕하세요?

    이번 공제는 마무리단계여서 동참하실 수 없지만, 델리카투스 GE는 상시 제작되고 있습니다.
    가격은 160만 원이며,
    약 50%정도를 입금해 주시고 찾으실 때 잔금을 주시면 됩니다.

    제작 시일은 현재 일정을 고려하여 대략 한 달 정도 소요될 것으로 생각됩니다.
    입금 계좌 번호는 홈페이지 하단 우측에 있습니다.

    고맙습니다.
  • 산과바다 2018.11.24 12:20
    네. 선생님 답변주셔서 감사합니다. 좀 더 모델에 대하여 생각해보고 결정이되면 주문드리겠습니다.
