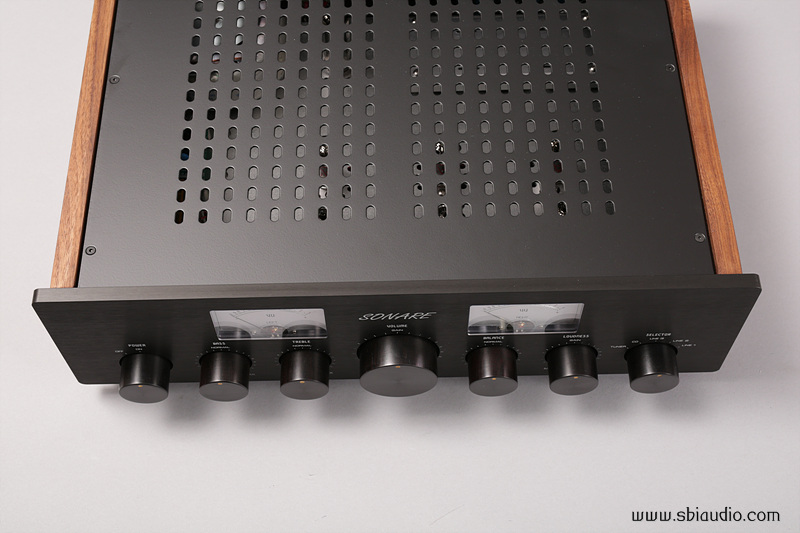

쏘나레 콘솔릿 메탈형입니다.

오늘 완성하였습니다.





쏘나레는 진공관 프리앰프에서 기대하는 온화하고 유려하며 나긋나긋한 음색이 돋보입니다.

무귀환으로 구성하여 진공관 고유의 고조파가 줄어지지 않으므로 진공관 특유의 음색이 잘 살아납니다.



쌍 3극 전압 증폭관으로는 12AX7/ ECC803을 6개 사용합니다.

두 개는 라우드네스 콘트롤 용으로,  두 개는 라인단 증폭용으로, 두 개는 톤 콘트롤 용으로 사용됩니다.



이 진공관의 음색은 달콤하며, 가장 진공관다운 음색이라는 평가를 받고 있습니다.







쏘나레 SE의 내부입니다.

20181009쏘나레메탈 005.jpg





부품이 러그에 직접 납땜되는 하드와이어링으로 배선하여 잔고장이 없을 뿐만 아니라, 이론에 입각한 이상적인 배선을 할 수 있어 잔류 노이즈를 크게 줄였습니다.



진공관 프리앰프에서 통상 볼륨을 올리면 험이나 노이즈도 같이 커지기 마련이지만,

쏘나레 콘솔릿은 볼륨 최대 시에도 험이나 노이즈가 전혀 증가하지 않습니다.



세월이 흐르면, 전기적 특성이 떨어지기 마련입니다만, 쏘나레는 경년변화가 적은 고급 부품을 사용하여 초기 음질 특성을 오래도록 유지할 수 있도록 하였습니다.



대를 물려 쓸 수 있는 앰프로 제작하기 위해서는 튼튼하기만 해서는 안 될 것입니다.

이런 점을 고려하여 다기능 고음질 프리앰프로 완성하였습니다.





쏘나레의 기능에 대해서는 그동안 틈틈히 기회 있을 때마다 소개하였으므로 오늘은 생략합니다만,

조금 더 자세한 내용이 알고 싶으신 분은 작업실에서 쏘나레로 검색하시면 다양한 내용을 보실 수 있습니다.







20181009쏘나레메탈 011.jpg

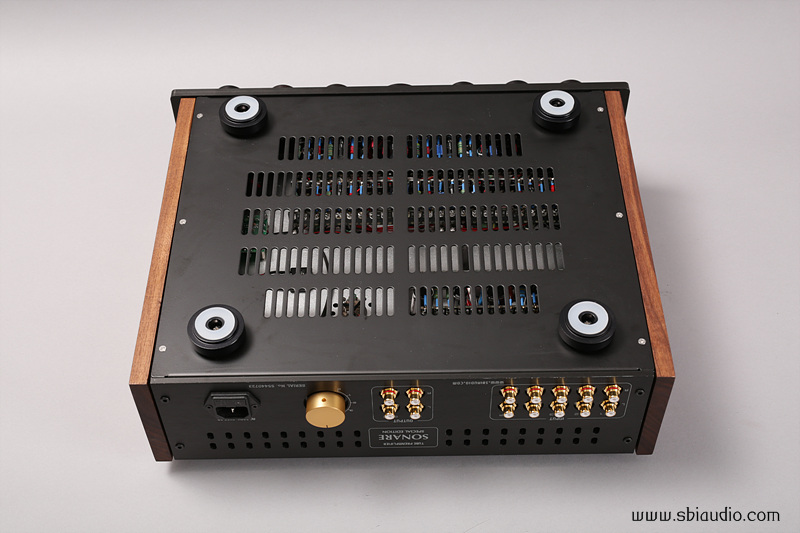

하판을 닫은 상태입니다.

4개의 받침대는 알루미늄을 절삭 가공한 후 실리콘 고무를 삽입하여 완성하였습니다.

별도의 기성품을 사용할 필요가 없을 정도로 미세한 진동을 잘 흡수합니다.





상판을 닫기 전입니다.

20181009쏘나레메탈 003.jpg





뒤쪽에 키 큰 진공관이 방열형 정류관인 6CA4입니다.



쏘나레의 S/N 비가 매우 높은 이유 중 하나는 품질 좋은 전원부를 실장 하였기 때문입니다.



쏘나레의 전원부에는 MOS-FET를 사용한 리플 필터가 실장되었습니다.

이 리플 필터회로를 거친 B+ 전원 전압은 배터리에 버금가는 순도 높은 DC로 쏘나레 콘솔릿을 비롯하여 서병익오디오의 모든 소스 기기에 적용하여 높은 S/N 비를 실현하고 있습니다.



증폭 소자인 MOS-FET를 채용한 리플필터는 높은 리플 제거율을 확보할 수 있지만, 자칫 증폭기로 작용하여 발진할 수도 있습니다.



이런 점에서 높은 안정성이 요구되는 회로이기도 합니다.



서병익오디오의 리플필터는 10년 이상 프리앰프 및 소스 기기에 적용하여 안정성 및 성능을 검증받았다고 생각합니다.



10년이 지난 현재 리플필터의 고장으로 A/S를 한 적이 단 한 번도 없을 정도입니다.

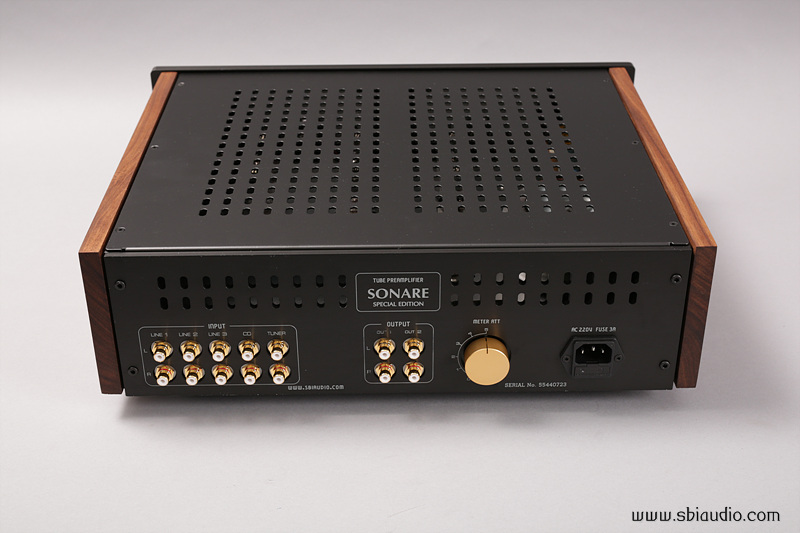

쏘나레 콘솔릿의 후면입니다.

20181009쏘나레메탈 022.jpg





5계통의 RCA 입력 단자가 있으며, 중앙에는 2계통의 출력 단자가 있습니다.



출력 단자 옆의 샴페인 골드 노브는 전면의 V, U메타 감도를 설정하는 셀렉타입니다.

1단에서 5단까지 감도를 조정할 수 있습니다.





메타 감도 설정 셀렉타 옆에는 제품 고유 번호가 각인되어 있습니다.

쏘나레 콘솔릿은 고급 수제품으로 고유의 번호로 구분하고 있습니다.





20181009쏘나레메탈 020.jpg









쏘나레 메탈형 버전의 전기적 제원입니다.

형식: 다기능을 무귀환으로 구성한 고음질 프리앰프
1. 이득: 12.5배
2. 주파수특성 (출력전압 5V일 때)
고역 상한 주파수: -3dB 63.3kHz
저역 하한 주파수: -3dB 7Hz
3. 라우드네스 콘트롤 특성
50Hz: +19dB
30Hz: +23dB
10KHz: +6dB
15kHz: +8dB
4. 톤 콘트롤 특성
TREBLE: 10kHz: MAX +18dB MIN -17dB
BASS: 50Hz: MAX +15dB MIN -15dB
5. 사용 진공관: 소신호 증폭관 12AX7/ ECC83S or ECC803 × 6개,  정류관 6CA4 × 1개
6. 크기: W440 × H138× D350





쏘나레 콘솔릿의 온화하고 나긋나긋한 음질은 일상에 지친 피곤한 몸과 마음을 편안히 이완합니다.





최*규 선생님의 쏘나레 콘솔릿입니다.

3일 간의 에이징이 끝나는 12일(금) 이후 언제든지 납품할 수 있습니다.



그런데, 이번 주 토요일(13일)과 일요일(14일)은 집안 일로 인해 제가 청주에 없습니다.







20181009쏘나레메탈 016.jpg



고맙습니다.
