고정바이어스 조정 방법을 인뎁스를 참고하여 말씀드리겠습니다.


고정바이어스를 채택한 앰프는 사용자가 직접 조정해야 하는 번거로움이 있지만 출력관을 페어로 구입하지 않아도 최상의 조건으로 동작시킬 수 있다는 장점이 있습니다.


바이어스전압을 조정하는 방법에 대하여 자세히 말씀드리도록 하겠습니다.

우선 바이어스 조정에 필요한 테스타기와 -드라이버가 필요합니다.
sd20110628 004.jpg



테스타기는 디지탈형으로 구입하시는 것이 편합니다.
(가격대에 따라 정밀도에서 차이는 납니다...)







※ 바이어스전압 조정 방법 ※

바이어스 조정은 테스트 포인트(T.P)에서 전압을 확인하는 과정으로 조정을 하게 됩니다.
테스타기의 셀렉타를 직류전압(DCV) 레인지에 맞춥니다.

적색 봉은 +(플러스) 흑색 봉은 -(마이너스)에 사용됩니다.

이제 조정을 해보겠습니다.


파워앰프인 인뎁스의 전원은 ON으로 하고 인뎁스에 연결된 프리앰프의 전원은 OFF상태로 둡니다.
(프리앰프의 전원을 켜논 상태에서 바이어스를 조정하게 되면 바이어스전압이 정확하게 조정되지 않습니다.
인뎁스의 입력 RCA단자에 아무것도 연결되지 않은 상태일 때도 같은 조건이므로 이때는 반드시 입력 RCA단자에 쇼트용 RCA플러그를 삽입한 후 조정해야 합니다. )

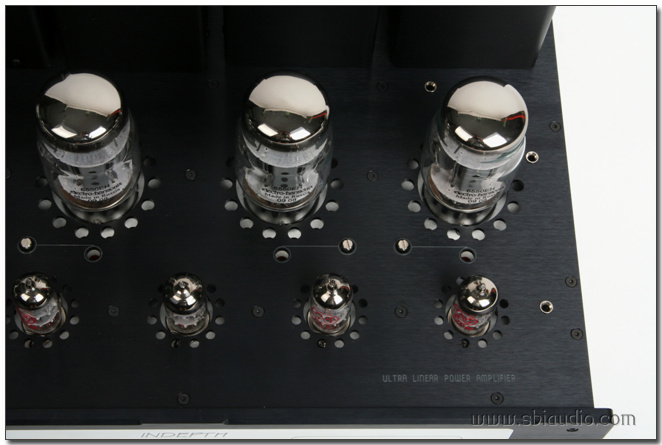

"R" 채널의 바이어스 조정 포인트를 볼 수 있는 사진입니다.
sd20110626 020.jpg







"L" 채널의 바이어스 조정 포인트를 볼 수 있는 사진입니다.
sd20110626 022.jpg





위의 사진에서 보면 6550진공관 앞쪽으로 바이어스 조정용 VR축이 보이며 그 옆으로 테스타 봉을 삽입할 수 있는 테스트 포인트(T.P)인 작은 홀이 있습니다.

그 홀에 적색 봉을 삽입하고, 흑색 봉은 샷시 상판의 고정용 볼트(흑색의 조그만 육각렌치 볼트)에 밀착시킵니다.
(마이너스 봉을 인뎁스 몸체의 전기가 통하는 곳에 접지시키는 것입니다. )

그러면 디지탈 테스타기에 지시값이 표시되는데 이때 0.5V가 되도록 VR을 가감합니다.
디지탈 테스타기의 지시값이 조금씩 변할 수 있으나 충분한 시간을 두고 관찰하여 0.5V가 유지되는 지점에 맞추면 바이어스조정이 완료된 것입니다.

같은 요령으로 나머지 진공관에 대한 조정을 진행합니다.

인뎁스의 전원을 ON으로 한 후 6550이 열적으로 충분히 안정된 후 조정하는 것이 좋으며 조정이 완료된 후 약 1시간 정도 지난 후 다시 한번 확인합니다.
이때 변화가 있었다면 다시 한번 정확하게 조정합니다.

이런 과정을 최소 6개월에 한번은 하는 것이 좋습니다만, 큰 변화가 없다면 확인하는 정도로 충분합니다.

진공관은 사용 시간이 경과함에 따라 흐르는 전류가 조금씩 줄어듭니다.
아주 조금씩 줄어들지만 가끔씩 조정 및 확인을 할 필요가 있습니다.


처음 해 보시는 분도 위에서 말씀드린 대로 차근차근하게 되면 정확한 조정이 되지만,  오디오 마니아로서 알아두면 좋을 상식으로 왜! 0.5V로 조정을 하게 되는지 알아봅니다.

바이어스전압 검출용 저항은 대부분 10옴을 사용합니다.
10옴의 끝에는 바이어스전압 테스트 포인트(T.P)가 연결되어 있습니다.


지금 50mA가 흐르는 회로내에 10옴저항이 연결되어 있다면 10옴 저항 양단에는 0.5V의 전압이 발생합니다.
이것을 옴의 공식으로 표현하면



전압= 전류 × 저항

전압으로 전류를 추정하려면,


전류= 전압 ÷ 저항

위에서 바이어스전압을 0.5V에 맞춘 이유입니다.

6550을 동작시키는 전원전압은 상황에 따라 다를 수 있지만 충분한 출력을 얻으려 할 경우 약 500V정도가 필요합니다.

그리고 6550의 플레이트 최대손실은 35W입니다.
이때 바이어스전류를 50mA흘리고 싶다면


500V × 0.05A= 25W의 전력손실이 발생됩니다.

위의 조건이라면 무신호시 6550플레이트에는 25W의 전력손실이 발생하고 있다는 것을 알게 됩니다.
단, 실제 음악신호를 증폭하고 있을 때는 전력손실이 증가하게 됩니다.

만약, 바이어스전압 조정이 틀어져 70mA(0.07A)가 흐르게 되었다면
500V × 0.07A= 35W로 되어 무신호시 6550 최대정격의 전력손실이 발생하며 진공관에서 과대한 열이 발생합니다.

이 상태가 계속되면 진공관의 수명이 급격히 짧아집니다.

이렇게 진공관의 수명이 짧아지거나 갑자기 못쓰게 되는 불상사도 막고 6550 진공관을 항상 최상의 조건에서 동작시키기 위하여 가끔씩 바이어스전압을 확인, 또는 조정을 하게 되는 것입니다.

끝으로 바이어스전류는 앰프마다 다릅니다.
어느 정도의 전류를 흘리는지에 대한 정보는 해당 앰프의 안내문에 명시되어 있습니다.

바이어스전류에 대한 정보는 각 모델별 안내에 따릅니다.





자료 출처: 운영자 직접 작성
